Kako povezati brojilo energije Lovato Electric serije DMG s Reduxi kontrolerom

Ažurirano
⚡ Reduxi Controller · Baza znanja

Kako povezati brojilo energije Lovato Electric serije DMG s Reduxi kontrolerom

Povežite brojilo Lovato Electric DMG s Reduxi Controllerom putem Modbusa.

🔧 Lovato Electric serija DMG · Reduxi Controller
🌐 Modbus (RS485)
🔢 Modbus unit ID obično 1

📄 Preuzmite kao PDF

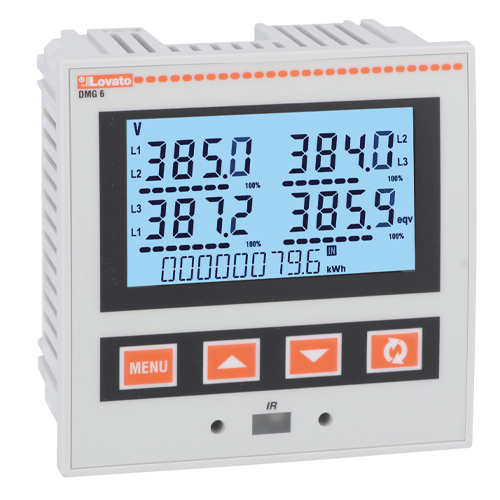

Panelni multimetar Lovato DMG 6, zaslon prikazuje fazne napone 385.0, 384.0, 387.2 i 79.6 kWh
Lovato Electric DMG610, jedan model serije DMG
Tekstualni opis ove slike

Fotografija svijetlosivog četvrtastog multimetra za ugradnju u ploču na bijeloj pozadini. Gore lijevo: narančasti logotip 'Lovato'; model 'DMG 6'. LCD s plavom pozadinskom svjetlinom s oznakama 'V' i faza: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) te 385.9 s oznakom 'eqv' (100 %); donji redak 0000000 79.6 kWh s oznakom 'IN'. Ispod zaslona četiri su narančaste tipke: MENU, strelica gore, strelica dolje i simbol kružne strelice. Pri dnu je infracrveni prozor s oznakom 'IR' s dvije male okrugle rupe pokraj njega. Prorezi za ventilaciju nalaze se sa strane i na vrhu.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Konfiguracija uređaja na brojilu
  4. Prijava u Reduxi web sučelje
  5. Dodavanje brojila Lovato Electric DMG u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Lovato Electric serija DMG su digitalni multimetri i analizatori snage za mjerenje energije. Modeli se razlikuju po mogućnostima komunikacije. Reduxi čita brojilo putem Modbusa.

Model Komunikacija (prema podacima tvrtke Lovato Electric)
DMG110, DMG210 Ugrađeni RS485
DMG610, DMG611, DMG615 Ugrađeni RS485; moduli za proširenje za RS485 ili Ethernet
DMG620 Ugrađeni Ethernet; moduli za proširenje za RS485 ili Ethernet
DMG600 Nema ugrađenog porta; modul za proširenje za RS485 (EXP1012) ili Ethernet (EXP1013)
DMG100, DMG200 Nema ugrađenog komunikacijskog porta
ℹ️
Provjerite svoj model Odaberite model s RS485 sučeljem, ugrađenim ili putem modula za proširenje. Upute za povezivanje i konfiguriranje brojila nalaze se na web stranici proizvođača.

Dokumenti proizvođača:

2 Potrebna oprema

  • Brojilo Lovato Electric DMG s RS485 sučeljem (ugrađenim ili putem modula za proširenje)
  • Podatkovni kabel između brojila i Reduxi Controllera
  • Reduxi Controller
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Konfiguracija uređaja na brojilu

3.1 Modbus postavke

Postavite Modbus parametre na brojilu. Modbus unit ID obično je 1. Zapišite postavke. Iste vrijednosti unosite u Reduxi (vidi ⁠točku 5⁠).

Zadane vrijednosti uređaja DMG610 na ugrađenom RS485 portu COM1, prema priručniku tvrtke Lovato Electric:

Parametar Default
Protokol Modbus RTU
Adresa čvora 01
Brzina prijenosa (baud rate) 9600 bps
Format podataka 8 bitova, bez pariteta
Stop bits 1
ℹ️
Ostali modeli Put do izbornika i zadane vrijednosti za svoj model potražite u njegovu priručniku. Postavke na brojilu i u Reduxiju moraju biti identične.

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje brojila Lovato Electric DMG u Reduxi

5.1 Osnovne postavke

Prijavite se u Reduxi Configurator putem preglednika (vidi ⁠točku 4⁠).

  • Kliknite + Add device.
  • Unesite osnovne postavke: vrsta uređaja Energy meter, tip Lovato Electric DMG series i naziv po želji.
  • Pritisnite Next.

5.2 Postavke komunikacije

Odaberite komunikacijski kanal i unesite konfiguraciju uređaja:

Parametar Vrijednost
Komunikacijski kanal Kanal na koji je brojilo spojeno
Modbus unit ID Obično 1. Koristite adresu čvora postavljenu na brojilu.
Serijski parametri Iste vrijednosti kao na brojilu (vidi ⁠točku 3⁠)
Napredne postavke Unesite i odaberite prema potrebi

5.3 Test komunikacije

Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Lovato Electric DMG i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen
Gumb Done
Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

6 Provjera očitanja

6.1 Last measurements

Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Lovato Electric DMG u Reduxi Configuratoru.

6.2 Korištenje brojila u strategiji

Za korištenje očitanja u Reduxi strategiji definirajte strategiju prema opisu u članku Strategije za Reduxi kontroler.

✓ Sažetak

Priprema (točke 1–2): Provjerite ima li Vaš model DMG RS485 sučelje. Pripremite kabel, kontroler te prijenosno računalo ili tablet.

Lovato DMG (točka 3): Postavite Modbus parametre na brojilu. Modbus unit ID obično je 1.

Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi web sučelje. Dodajte uređaj kao Energy meter, tip Lovato Electric DMG series. Testirajte komunikaciju.

Pokretanje (točka 6): Provjerite posljednja mjerenja i koristite brojilo u svojoj strategiji.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva Provjerite Modbus unit ID (obično 1) i podudaraju li se serijski parametri u Reduxiju s brojilom. Provjerite kabel. Provjerite ima li Vaš model RS485 sučelje.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
