Kako povezati brojilo energije Schrack NA96 s Reduxi kontrolerom
Povežite mrežni analizator Schrack NA96 s Reduxi Controllerom putem Modbus RS485.

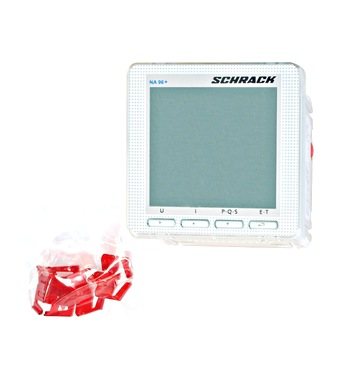

Tekstualni opis ove slike
Fotografija bijelog četvrtastog mrežnog analizatora za ugradnju u ploču na bijeloj pozadini. Na prednjoj strani: logotip 'SCHRACK' gore desno, 'NA 96 +' gore lijevo, prazan sivozeleni LCD (bez vrijednosti) i četiri tipke ispod s oznakama U, I, P-Q-S i E-T. U donjem lijevom kutu je mala hrpa crvenih plastičnih kopči ili dijelova u prozirnoj vrećici.
1 Tehnička dokumentacija
Schrack NA96 je višefunkcijski mrežni analizator za ugradnju u ploču (96 x 96 mm, kataloški broj MGF39000). NA96+ ima veću točnost i šire mjerne raspone. Osnovna jedinica nema komunikacijsko sučelje. RS485 dostupan je kao opcionalni utični modul.
Upute za povezivanje i konfiguriranje brojila nalaze se u Schrack katalogu. Dokumenti proizvođača:
- Stranice kataloga Schrack: mrežni analizatori – Opis, specifikacije i podaci o RS485 modulu (EN)
- Upute za uporabu NA96 (SK) – RS485 modul: izbornik za programiranje, stezaljke, ožičenje
- Upute za uporabu NA96+ (DE) – Upute za uporabu uređaja NA96+
- Upute za montažu NA96+ – Ugradnja uređaja
- Stranica proizvoda Schrack: NA96+ – Podaci o proizvodu i preuzimanja
2 Potrebna oprema
- Mrežni analizator Schrack NA96 s utičnim RS485 modulom
- Podatkovni kabel za RS485
- Reduxi Controller
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
3.1 RS485 priključak
RS485 modul uređaja NA96 ima ove stezaljke:
| Stezaljka | Funkcija |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Pravila za RS485 sabirnicu:
- Uređaje spojite u lancu, od uređaja do uređaja. Zvjezdasta topologija nije dopuštena.
- Sabirnicu zaključite otpornikom od 120 Ω na zadnjem uređaju.
- Do 32 uređaja po sabirnici ili do 255 uz RS485 repetitor.
- Najveća udaljenost od master uređaja: 1200 m.
4 Konfiguracija uređaja na brojilu
4.1 Postavke RS485
RS485 parametre postavite u izborniku za programiranje uređaja NA96, prema uputama za uporabu:
PASS 0000.1000 i potvrdite tipkom enter.A Addr.Addr: postavite vrijednost od 001 do 255 i potvrdite.bAUd: odaberite 19.2k, 9.6k ili 4.8k bit/s i potvrdite.PAr: odaberite EUEn (parni), odd (neparni) ili nonE (bez) i potvrdite.Protokol je kompatibilan s Modbus/JBUS, s 8 podatkovnih bitova i 1 stop bitom. Modbus unit ID obično je 1. Zapišite postavke. Iste vrijednosti unosite u Reduxi (vidi točku 6).
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja Schrack NA96 u Reduxi
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator putem preglednika (vidi točku 5).
- Kliknite + Add device.
- Unesite osnovne postavke: vrsta uređaja
Energy meter, tipSchrack NA96i naziv po želji. - Pritisnite Next.
6.2 Postavke komunikacije
Odaberite komunikacijski kanal i unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Komunikacijski kanal | RS485 port kontrolera na koji je brojilo spojeno |
| Modbus unit ID | Obično 1. Koristite adresu postavljenu na brojilu. |
| Brzina prijenosa (baud rate) i paritet | Iste vrijednosti kao postavljene na brojilu (vidi točku 4) |
| Podatkovni biti / stop biti |
8 / 1
|
| Napredne postavke | Unesite i odaberite prema potrebi |
6.3 Testiranje komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Schrack NA96 i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Schrack NA96 u Reduxi Configuratoru.
7.2 Korištenje brojila u strategiji
Za korištenje očitanja u Reduxi strategiji definirajte strategiju prema opisu u članku Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): Ugradite RS485 utični modul u NA96. Pripremite kabel, kontroler te prijenosno računalo ili tablet.
Schrack NA96 (točke 3–4): Ožičite RS485 stezaljke 3, 4 i 5. U izborniku za programiranje postavite adresu, brzinu prijenosa i paritet.
Dodavanje u Reduxi (točke 5–6): Prijavite se u Reduxi web sučelje. Dodajte uređaj kao Energy meter, tip Schrack NA96. Testirajte komunikaciju.
Pokretanje (točka 7): Provjerite posljednja mjerenja i koristite brojilo u svojoj strategiji.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite Modbus unit ID, brzinu prijenosa i paritet prema postavkama uređaja NA96. Provjerite je li RS485 modul ugrađen u utor A. Zamijenite RS485 žice A/B. |
| Više uređaja na sabirnici | Uređaje spojite u lancu, a zadnji uređaj zaključite otpornikom od 120 Ω. Ne koristite zvjezdastu topologiju. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
