Kako povezati brojilo energije Shelly 3EM s Reduxi kontrolerom
Povežite Shelly 3EM s Reduxi Controllerom putem lokalne Wi-Fi mreže.
Tekstualni opis ove slike

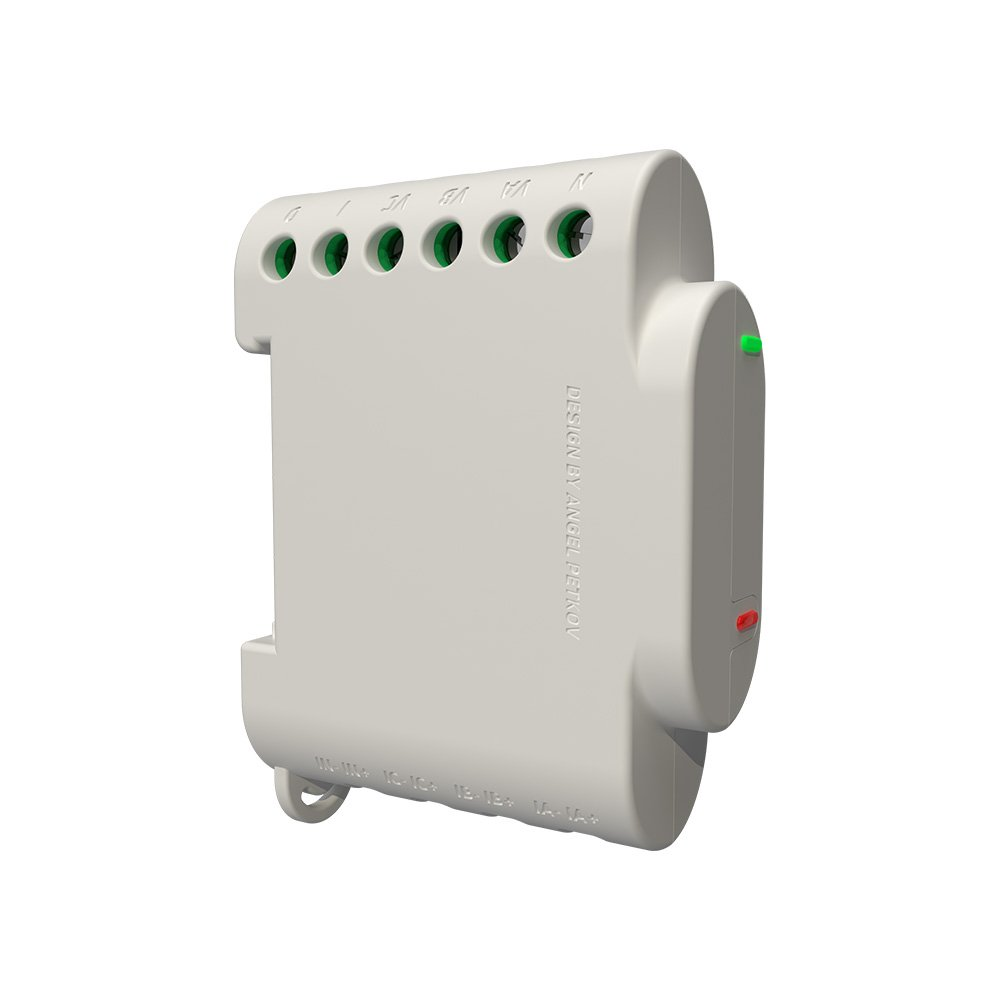

Render proizvoda: mali kompaktni modul boje slonovače (kućište u stilu Shelly 3EM) na bijeloj pozadini, prikazan sprijeda i blago odozgo, u lijevoj polovici slike. Na gornjem rubu je šest okruglih otvora za vijke sa zelenim unutarnjim prstenovima i utisnutim oznakama iznad njih. Zelena LED dioda nalazi se na desnoj strani kućišta, a crvena niže na desnoj strani. Utisnuti okomiti tekst na prednjoj strani glasi 'DESIGN BY ANGEL PETKOV' (djelomično odrezan). Donji rub ima utisnute oznake strujnih ulaza u četiri para i malu petlju za montažu u donjem lijevom kutu. Ostatak slike je prazna bijela površina.
1 Tehnička dokumentacija
Upute za povezivanje i konfiguriranje uređaja nalaze se na web stranici proizvođača. Ovi dokumenti odnose se na Shelly 3EM:
- Shelly 3EM: baza znanja – Upute za povezivanje i konfiguriranje na web stranici proizvođača
- Shelly 3EM: User and Safety Guide – Upute za instalaciju i sigurnost
- Shelly API documentation – Sučelja uređaja Shelly
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- Reduxi Controller
- Shelly 3EM s 3 strujna transformatora (120 A, isporučuju se s uređajem)
- Lokalna Wi-Fi mreža (802.11 b/g/n)
- Pametni uređaj (mobitel, računalo ili tablet) za konfiguriranje uređaja Shelly
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Spajanje uređaja Shelly 3EM na Wi-Fi mrežu
3.1 Spajanje uređaja Shelly na napajanje
Shelly 3EM napaja se naponom 110–230 V AC ±10 %, 50/60 Hz.
3.2 Spajanje na Wi-Fi uređaja Shelly pametnim uređajem (mobitel, računalo, tablet)
Wi-Fi mreža uređaja Shelly vidljiva je pri traženju Wi-Fi mreža. Spojite svoj pametni uređaj na nju.
3.3 Otvorite preglednik i idite na zadanu IP adresu uređaja Shelly
Zadana IP adresa uređaja Shelly je 192.168.1.33.
Tekstualni opis ove slike
Snimka zaslona web sučelja uređaja Shelly 3EM u pregledniku na mobitelu (tamna tema). Statusna traka: vrijeme 13:48, 5G, baterija 61. Adresna traka: 192.168.33.1. Zaglavlje: logotip 'Shelly 3EM', crvena ikona oblaka, ikona usmjerivača ili Wi-Fi-ja, crvena ikona otvorene lokote i 'Time: --:--'. Ukupna snaga: -0.06kW s ikonom preuzimanja. Faza 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Faza 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Faza 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Otvorite postavke Wi-Fi-ja i spojite se na lokalnu Wi-Fi mrežu
Otvorite Internet & Security i uključite Connect the Shelly device to an existing WiFi Network pod WIFI MODE - CLIENT.
Tekstualni opis ove slike
Snimka zaslona preglednika na mobitelu s web sučeljem uređaja Shelly (tamna tema). Statusna traka: vrijeme 13:49, signal, 5G, baterija 61. Prikazana adresa: 192.168.33.1. Gornji red pločica: Timer, Weekly schedule, Internet & Security (pločica Internet & Security, s ikonom globusa, označena je zelenom strelicom s brojem 1). Drugi red pločica: Safety, Actions, Settings. Ispod je naslov 'Settings' s proširivim popisom, svaka stavka ima ikonu informacija i strelicu prema dolje: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Sve su stavke sažete.
Tekstualni opis ove slike
Snimka zaslona web sučelja uređaja Shelly u pregledniku na mobitelu (tamna tema), visoka slika. Statusna traka: vrijeme 13:49, signal, E, baterija 61. Adresa: 192.168.33.1. Pločice: Timer, Weekly schedule, Internet & Security (prvi red); Safety, Actions, Settings (drugi red). Naslov 'Internet & Security' s ikonom globusa. Prošireni odjeljak 'WIFI MODE - CLIENT' (strelica prema gore) s neoznačenim potvrdnim okvirom 'Connect the Shelly device to an existing WiFi Network'; okvir je označen zelenom strelicom s brojem 1. Niže su sažeti odjeljci, svaki s ikonom globusa i strelicom prema dolje: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Donji dio slike je prazna bijela površina.
Unesite naziv i lozinku svoje Wi-Fi mreže. Unesite statičku IP adresu (preporučeno). Unesite masku i, po želji, IP adresu zadanog pristupnika. Pritisnite SAVE.
Tekstualni opis ove slike
Snimka zaslona web sučelja uređaja Shelly u pregledniku na mobitelu (tamna tema), odjeljak 'WIFI MODE - CLIENT' (prošireno, strelica prema gore). Statusna traka: vrijeme 13:49, signal, E, baterija 61. Adresa: 192.168.33.1. Označen potvrdni okvir: 'Connect the Shelly device to an existing WiFi Network'. Polje za naziv mreže s ikonom Wi-Fi-ja: prvi znakovi, završava s 137. Polje za lozinku s ikonom lokota: maskirane točkice s kursorom na kraju i ikona oka s desne strane. Neoznačen potvrdni okvir: 'Set static IP address'. Gumb 'SAVE' s ikonom Wi-Fi-ja. Ispod je sažeti odjeljak 'WIFI CLIENT BACKUP' (strelica prema dolje). Na dnu je alatna traka tipkovnice mobitela sa strelicama gore i dolje te 'Done'.
3.5 Shelly se ponovno pokreće i dostupan je na novoj IP adresi
Tekstualni opis ove slike
Snimka zaslona web sučelja uređaja Shelly u pregledniku na mobitelu nakon spremanja postavki Wi-Fi-ja. Adresa: 192.168.33.1. Bijeli natpis 'Success' i 'Settings changed' sa zelenom trakom ispod. Zatamnjeni obrazac u pozadini: polje za naziv Wi-Fi mreže s vrijednošću BITNJE137; polje za lozinku s osam maskiranih znakova i ikonom oka; neoznačen okvir 'Set static IP address'; gumb 'SAVE'. Crni okvir poruke s plavim rubom glasi: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 prikazan plavom bojom). Ispod su zatamnjene sažete stavke s ikonama globusa i strelicama, uključujući 'WIFI MODE - ACCESS POINT' i 'RESTRICT LOGIN' (ostale stavke djelomično skrivene).
3.6 Spajanje na Shelly putem lokalne mreže
Spojite svoj pametni uređaj na lokalnu mrežu. U adresnu traku preglednika unesite IP adresu koju ste postavili za uređaj Shelly.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja Shelly 3EM u Reduxi
Pomoću ovih koraka dodajte novi uređaj Shelly 3EM ili uredite postojeći.
5.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi točku 4) i pritisnite gumb Add device. U prvom koraku unesite osnovne postavke uređaja: odaberite brojilo energije i Shelly 3EM te unesite naziv po želji. Zatim pritisnite Next.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal. Unesite podatke za povezivanje uređaja Shelly 3EM:
| Parametar | Vrijednost |
|---|---|
| Veza | Lokalna mreža (TCP/IP), REST API |
| IP | IP adresa koju ste postavili na uređaju Shelly u točki 3 |
Zatim unesite i odaberite napredne postavke.
5.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Shelly 3EM i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Shelly 3EM u Reduxi Configuratoru kao dodatni test.
✓ Sažetak
Priprema (točke 1–2): Otvorite dokumentaciju za Shelly i pripremite opremu.
Shelly 3EM (točka 3): Uključite napajanje uređaja Shelly, otvorite njegovo web sučelje i spojite ga na svoju Wi-Fi mrežu sa statičkom IP adresom.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj s IP adresom uređaja Shelly i testirajte komunikaciju.
Pokretanje (točka 6): Provjerite posljednja mjerenja pod Devices.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Web sučelje uređaja Shelly ne otvara se nakon spremanja postavki Wi-Fi-ja | Shelly se ponovno pokreće i dostupan je samo na novoj IP adresi. Spojite svoj pametni uređaj na lokalnu mrežu i unesite IP adresu koju ste postavili. |
| Test komunikacije ne uspijeva | Provjerite je li IP adresa u Reduxi Configuratoru ista kao ona koju ste postavili na uređaju Shelly. Preporučuje se statička IP adresa. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
