Kako povezati brojilo energije Shelly PRO 3EM s Reduxi kontrolerom
Povežite Shelly Pro 3EM s Reduxi Controllerom putem Modbus TCP-a.
Tekstualni opis ove slike

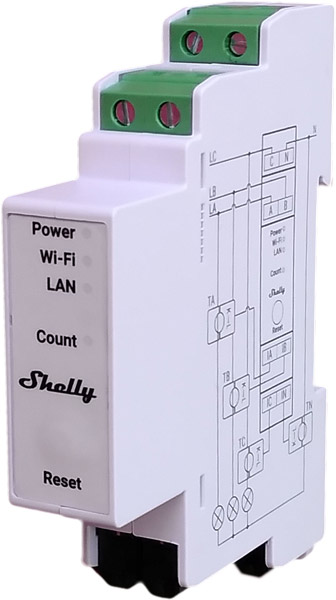

Fotografija uskog bijelo-ljubičastog modula za DIN šinu na bijeloj pozadini, snimljenog blago odozgo. Na vrhu su dva zelena bloka vijčanih stezaljki, svaki s dva vijka, na različitim visinama. Na prednjoj strani: oznake LED dioda 'Power', 'Wi-Fi', 'LAN', 'Count', logotip 'Shelly' i oznaka 'Reset' pri dnu. Na kućištu i bočnoj strani otisnuta je linijska shema ožičenja: označeni blokovi kao što su C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN sa simbolima strujnih transformatora. Pri dnu su vidljive crne priključne stezaljke.
1 Tehnička dokumentacija
Upute za spajanje i konfiguraciju uređaja nalaze se na web stranici proizvođača.
- Shelly Pro 3EM: baza znanja – Tehnički podaci, dokumenti i upute za povezivanje
- Shelly Pro 3EM: vodič za web sučelje – Postavke Wi-Fi-ja, Etherneta i statičke IP adrese
- Shelly Pro 3EM: korisnički i sigurnosni vodič (PDF) – Višejezični tiskani vodič
- Shelly API: Modbus component – Uključivanje Modbus TCP-a i opis registara
- Shelly 3EM: baza znanja – Poveznica iz prethodne verzije ovog članka (stariji model Shelly 3EM)
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) ili Pro 3EM-400 (SPEM-003CEBEU400)
- Strujni transformatori: 3 za faze, 1 opcionalni za neutralni vodič (CT 120 A je kompatibilan)
- Ethernet kabel (za žičano povezivanje) ili lokalna Wi-Fi mreža (802.11 b/g/n)
- Pametni uređaj (mobitel, računalo ili tablet) za konfiguriranje uređaja Shelly
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Priprema uređaja Shelly Pro 3EM
3.1 Tehnički podaci
3.2 Spajanje uređaja Shelly na lokalnu mrežu
Wi-Fi: pritisnite i držite tipku 5 sekundi. Time se aktivira pristupna točka uređaja. Naziv mreže ima oblik ShellyPro3EM-XXXXXX. Spojite svoj pametni uređaj na nju i otvorite web sučelje uređaja Shelly.
U web sučelju idite na Settings > Wi-Fi. Unesite naziv i lozinku svoje mreže ili ondje postavite statičku IP adresu. Nakon spremanja iznad postavki Wi-Fi-ja pojavljuje se poveznica s novom IP adresom uređaja.
Ethernet: RJ45 kabel priključite samo dok je uređaj isključen. U web sučelju idite na Settings > Network settings > Ethernet i uključite Ethernet vezu. Za statičku IP adresu uključite tu opciju i unesite IP adresu, DNS poslužitelj, pristupnik i mrežnu masku.
3.3 Uključivanje Modbus TCP-a
Reduxi čita Shelly Pro 3EM putem Modbus TCP-a. Modbus TCP port uređaja Shelly je 502. Uključite Modbus RPC metodom Modbus.SetConfig. Zamijenite IP IP adresom uređaja Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Uspješan poziv vraća {"restart_required": false}. Postavku možete provjeriti pomoću Modbus.GetConfig ili Modbus.GetStatus.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja Shelly Pro 3EM u Reduxi
Pomoću ovih koraka dodajte novi uređaj Shelly Pro 3EM ili uredite postojeći.
5.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi točku 4) i pritisnite gumb Add device. U prvom koraku unesite osnovne postavke uređaja: odaberite brojilo energije i Shelly Pro 3EM te unesite naziv po želji. Zatim pritisnite Next.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal. Unesite podatke za povezivanje uređaja Shelly Pro 3EM:
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP (Modbus TCP) |
| IP | IP adresa uređaja Shelly u Vašoj lokalnoj mreži (vidi točku 3) |
| Port |
502 (Modbus TCP port uređaja Shelly) |
Zatim unesite i odaberite napredne postavke.
5.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Shelly Pro 3EM i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Shelly Pro 3EM u Reduxi Configuratoru kao dodatni test.
✓ Sažetak
Priprema (točke 1–2): Otvorite dokumentaciju za Shelly i pripremite opremu.
Shelly Pro 3EM (točka 3): Spojite Shelly na mrežu, postavite statičku IP adresu i uključite Modbus TCP.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj s IP adresom uređaja Shelly i portom 502 te testirajte komunikaciju.
Pokretanje (točka 6): Provjerite posljednja mjerenja pod Devices.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li Modbus TCP uključen na uređaju Shelly (Modbus.GetStatus) i podudaraju li se IP adresa i port 502 u Reduxi Configuratoru s postavkama uređaja Shelly. |
| IP adresa uređaja Shelly promijenila se | Postavite statičku IP adresu na uređaju Shelly pod Settings, a zatim unesite novu IP adresu u Reduxi Configurator. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
