Kako povezati brojilo energije Socomec Diris A s Reduxi kontrolerom
Povežite svoje brojilo energije Socomec DIRIS A s Reduxi Controllerom putem Modbusa.
Tekstualni opis ove slike

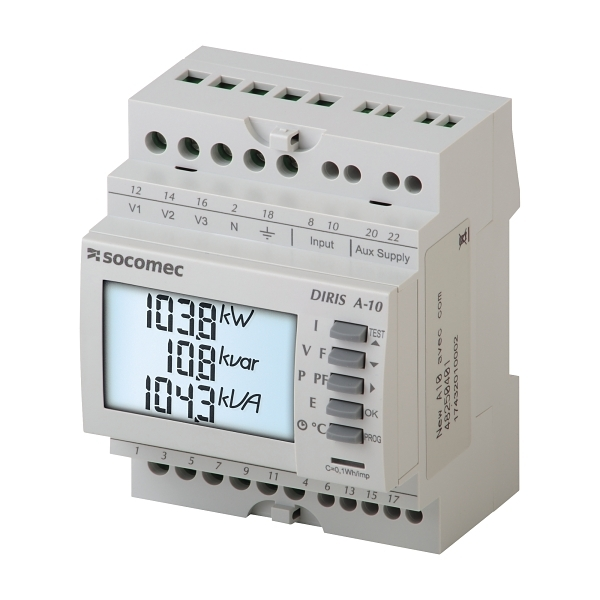

Fotografija proizvoda: svijetlosivo višefunkcijsko brojilo za DIN-vodilicu na bijeloj pozadini, pogled odozgo i sprijeda. Sprijeda: logotip 'socomec', 'DIRIS A-10', LCD s tri retka: 103.8 kW, 10.8 kvar, 104.3 kVA (znamenke se čitaju otprilike 103.8, 10.8 i 104.3). Pet sivih tipki s desne strane s oznakama (I, V F, P PF, E, simboli sata i stupnja C) i malim funkcijama TEST, OK, PROG sa simbolima strelica. Gornji red stezaljki označen V1 12, V2 14, V3 16, N 2, simbol uzemljenja 18, 'Input' 8 i 10, 'Aux Supply' 20 i 22. Donje stezaljke numerirane 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Bočna naljepnica sa sitnim tiskom.
1 Tehnička dokumentacija
Upute za spajanje i konfiguraciju uređaja nalaze se na web stranici proizvođača.
- Socomec resources – Web stranica proizvođača s dokumentima
- DIRIS A-10: product page – Podaci o proizvodu i popis dokumenata
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Višejezične kratke upute za početak
- DIRIS A-10: Modbus communication table – Tablice registara brojila
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- Reduxi Controller
- Brojilo Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485 kabel između brojila i Reduxi Controllera ili Ethernet kabel za DIRIS A-40 Ethernet
- Strujni transformatori za strujne ulaze
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pripremite brojilo Socomec DIRIS A
3.1 Tehnički podaci (DIRIS A-10 RS485)
3.2 Mjerni ulazi
Naponski ulazi označeni su s V1, V2, V3 i VN. Strujni ulazi označeni su s I1, I2 i I3, svaki s priključkom S1 i S2. Povežite brojilo prema opisu u kratkim uputama proizvođača (vidi točku 1).
3.3 Postavite Modbus parametre na brojilu
Komunikacijski parametri postavljaju se u konfiguracijskom izborniku brojila. Stavke izbornika su CON Adr (Modbus adresa), CON bdS (brzina prijenosa), CON PAr (paritet) i CON St0P (stop bit). Koristite iste vrijednosti u Reduxi Configuratoru (vidi točku 5).
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte Socomec DIRIS A u Reduxi
Slijedite ove korake za dodavanje novog Socomec DIRIS A ili za uređivanje postojećeg.
5.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 4) i pritisnite gumb Add device. U prvom koraku unesite osnovne postavke uređaja: odaberite brojilo energije i Socomec Diris A te unesite naziv po svom izboru. Zatim pritisnite Next.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal. Unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Veza | RS485 (Modbus). TCP/IP (Modbus) za DIRIS A-40 Ethernet. |
| Modbus unit ID | Obično se koristi 1. |
Zatim unesite i odaberite napredne postavke.
5.3 Test komunikacije
Kliknite Test communication pri dnu čarobnjaka. Time se Socomec DIRIS A jednom očita, a ništa se ne sprema. Ako test uspije, kliknite Done: samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Socomec Diris A u Reduxi Configuratoru kao dodatni test.
✓ Sažetak
Priprema (točke 1–2): Otvorite Socomec dokumentaciju i pripremite opremu.
Socomec DIRIS A (točka 3): Povežite brojilo i postavite njegove Modbus parametre.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj s Modbus unit ID-om i testirajte komunikaciju.
Pokretanje (točka 6): Provjerite posljednja mjerenja pod Devices.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite podudara li se Modbus unit ID u Reduxi Configuratoru s adresom postavljenom na brojilu. Obično se koristi 1. Provjerite jesu li serijski parametri brojila i kontrolera identični. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
