Kako povezati brojilo energije Shelly Plus PM s Reduxi kontrolerom

Ažurirano
⚡ Reduxi Controller · Baza znanja

Kako povezati brojilo energije Shelly Plus PM s Reduxi kontrolerom

Povežite Shelly Plus PM Mini s Reduxi Controllerom putem lokalne Wi-Fi mreže.

⚡ Shelly Plus PM Mini · Reduxi Controller
📶 Wi-Fi 802.11 b/g/n
🔌 REST API preko lokalne mreže

📄 Preuzmite kao PDF

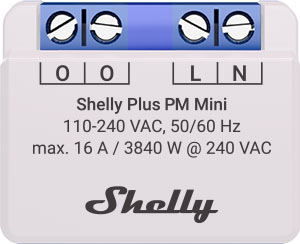

Modul Shelly Plus PM Mini, stezaljke O, O, L, N i nazivni napon 110-240 VAC
Shelly Plus PM Mini
Tekstualni opis ove slike

Fotografija gornjeg dijela malog bijelo-ljubičastog modula na bijeloj pozadini. Na vrhu je plavi blok s dva para vijaka stezaljki. Ispod njega su oznake stezaljki 'O', 'O', 'L', 'N' u okvirima. Ispisani tekst: 'Shelly Plus PM Mini', '110-240 VAC, 50/60 Hz', 'max. 16 A / 3840 W @ 240 VAC' i logotip 'Shelly'.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Priprema uređaja Shelly Plus PM Mini
  4. Prijava u Reduxi web sučelje
  5. Dodavanje uređaja Shelly Plus PM Mini u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Upute za spajanje i konfiguraciju uređaja nalaze se na web stranici proizvođača.

2 Potrebna oprema

Potrebne su vam sljedeće komponente:

  • Reduxi Controller
  • Shelly Plus PM Mini (SNPM-001PCEU16) ili Shelly PM Mini Gen3 (S3PM-001PCEU16)
  • Lokalna Wi-Fi mreža (802.11 b/g/n)
  • Pametni uređaj (mobitel, računalo ili tablet) za konfiguriranje uređaja Shelly
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
ℹ️
Napomena Shelly Plus PM Mini mjeri snagu. Nema ugrađeni relej.

3 Priprema uređaja Shelly Plus PM Mini

3.1 Tehnički podaci

Napon napajanja
110–240 VAC
Maks. mjerni napon
240 VAC
Maks. mjerna struja
16 A
Maks. mjerna snaga
3840 W
Potrošnja energije
<1.2 W
Wi-Fi
802.11 b/g/n, 2.4 GHz
Vanjska zaštita
Automatski osigurač 16 A, karakteristika B ili C (preporuka proizvođača Shelly)

3.2 Uključivanje Wi-Fi pristupne točke uređaja Shelly

Pritisnite i držite tipku Reset 5 sekundi. Time se uključuju pristupna točka i Bluetooth. Naziv mreže uređaja Shelly ima oblik ShellyPMMini-XXXXXX. Spojite svoj pametni uređaj na nju.

3.3 Spajanje uređaja Shelly na lokalnu Wi-Fi mrežu

Otvorite web sučelje uređaja Shelly i spojite uređaj na lokalnu Wi-Fi mrežu. Postavite statičku IP adresu (preporučeno). Kada je Shelly spojen na Wi-Fi mrežu, LED dioda stalno svijetli.

ℹ️
Napomena Zapišite IP adresu uređaja Shelly. Trebat će Vam u Reduxi Configuratoru (vidi ⁠točku 5⁠).

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje uređaja Shelly Plus PM Mini u Reduxi

Pomoću ovih koraka dodajte novi uređaj Shelly Plus PM Mini ili uredite postojeći.

5.1 Osnovne postavke

Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi ⁠točku 4⁠) i pritisnite gumb Add device. U prvom koraku unesite osnovne postavke uređaja: odaberite brojilo energije i Shelly Plus PM te unesite naziv po želji. Zatim pritisnite Next.

5.2 Postavke komunikacije

Odaberite komunikacijski kanal. Unesite podatke za povezivanje uređaja Shelly:

Parametar Vrijednost
Veza Wi-Fi (lokalna mreža), REST API
IP IP adresa uređaja Shelly u Vašoj lokalnoj mreži (vidi ⁠točku 3⁠)

Zatim unesite i odaberite napredne postavke.

5.3 Test komunikacije

Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Shelly Plus PM i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen
Gumb Done
Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

6 Provjera očitanja

6.1 Last measurements

Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Shelly Plus PM u Reduxi Configuratoru kao dodatni test.

✓ Sažetak

Priprema (točke 1–2): Otvorite dokumentaciju za Shelly i pripremite opremu.

Shelly Plus PM Mini (točka 3): Tipkom Reset uključite pristupnu točku i spojite Shelly na svoju Wi-Fi mrežu.

Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj s IP adresom uređaja Shelly i testirajte komunikaciju.

Pokretanje (točka 6): Provjerite posljednja mjerenja pod Devices.

→ Česti problemi

Problem Rješenje
Pristupna točka uređaja Shelly nije vidljiva Pritisnite i držite tipku Reset 5 sekundi. Time se uključuje pristupna točka.
Test komunikacije ne uspijeva Provjerite je li IP adresa u Reduxi Configuratoru IP adresa uređaja Shelly u Vašoj lokalnoj mreži. Preporučuje se statička IP adresa.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
