Kako povezati bateriju Victron Energy MultiPlus II s Reduxi kontrolerom
Povežite Victron Energy MultiPlus-II s Reduxi Controllerom.
Tekstualni opis ove slike

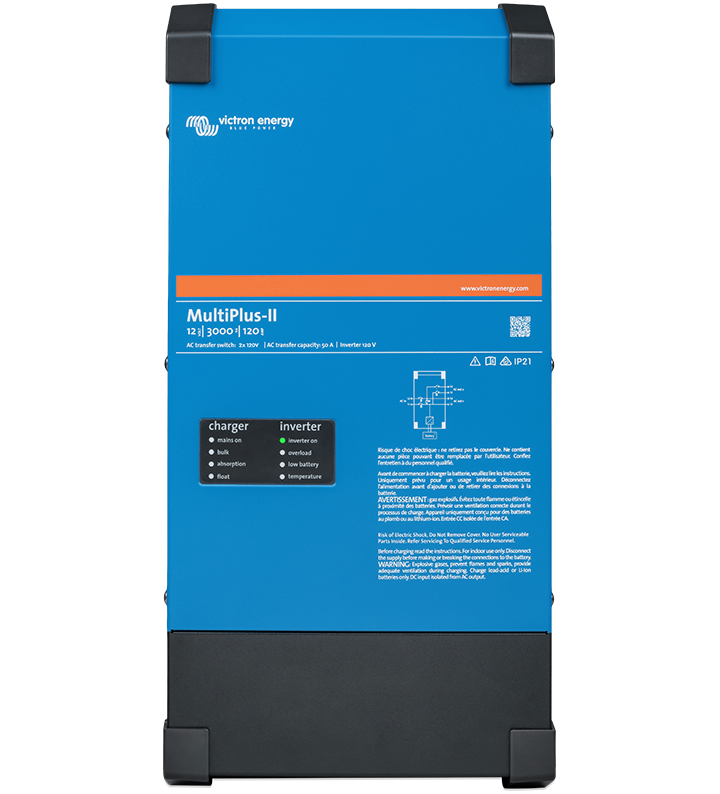

Fotografija proizvoda: plavi inverter/punjač Victron Energy MultiPlus-II na bijeloj pozadini, pogled sprijeda, s crnim plastičnim kutnim kapama na vrhu i dnu te tamnosivim podnožjem. Sprijeda: logotip 'victron energy BLUE POWER' gore lijevo; narančasta traka s 'www.victronenergy.com'; tekst modela 'MultiPlus-II' s '12 | 3000 | 120' i redak o AC preklopniku i kapacitetu 50 A (sitan tisak); QR kod s desne strane; simboli upozorenja i 'IP21'. LED ploča s lijeve strane označena 'charger' (mains on, bulk, absorption, float) i 'inverter' (inverter on, overload, low battery, temperature); LED 'inverter on' je zelena, ostale su ugašene. Mali dijagram ožičenja i nekoliko redaka teksta upozorenja na francuskom i engleskom (sitan tisak) s desne strane.
1 Tehnička dokumentacija
Upute za spajanje i konfiguraciju uređaja nalaze se na web stranici tvrtke Victron.
- Victron manuals: MultiPlus-II – Upute proizvođača. Odaberite proizvod na padajućem popisu.
- MultiPlus-II 230V manual (PDF) – Instalacija, ožičenje i VE.Bus veza.
- MultiPlus-II datasheet (PDF) – Modeli, specifikacije i dodatna oprema.
- Victron Modbus-TCP FAQ – Omogućite Modbus-TCP na GX uređaju i pronađite unit ID-ove.
- MultiPlus-II product page – Opis proizvoda i preuzimanja.
2 Potrebna oprema
- Victron Energy MultiPlus-II
- GX uređaj Victron sustava (djeluje kao Modbus-TCP gateway)
- Reduxi Controller
- Mrežna veza između GX uređaja i Reduxi Controllera
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Konfigurirajte Victron sustav
3.1 Omogućite Modbus-TCP na GX uređaju
Modbus-TCP je prema zadanim postavkama isključen na GX uređaju. Da biste ga omogućili, idite na Settings – Services na GX uređaju, pomaknite se prema dolje i omogućite uslugu Modbus-TCP.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte MultiPlus II u Reduxi
Slijedite ove korake za dodavanje novog uređaja ili uređivanje postojećeg.
5.1 Osnovne postavke
Prijavite se u Reduxi Configurator putem preglednika (vidi točku 4). Kliknite + Add device.
Unesite osnovne postavke uređaja.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi Configuratora 'Basic settings'. Device type *: Battery (padajući izbornik). Type *: Victron Energy MultiPlus II (padajući izbornik). Name *: Victron Energy MultiPlus II (tekstualno polje). Gumbi: Back (dolje lijevo), Next (dolje desno, tamno).
5.2 Postavke komunikacije
Odaberite komunikacijski kanal uređaja.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi Configuratora 'Communication channel and device configuration'. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.1.1 (polje je aktivno, tekstualni pokazivač na kraju). Port *: 502. Gumbi: Back (dolje lijevo), Test communication i Next (dolje desno, Next je tamno).
5.3 Napredne postavke
Odaberite i unesite napredne postavke:
| Parametar | Vrijednost |
|---|---|
| Kašnjenje čitanja | 250 |
| Kašnjenje zapisivanja | 250 |
Tekstualni opis ove slike
Snimka zaslona dijaloškog prozora Reduxi Configuratora naslova "Advance settings" (kako je prikazano). Prekidači, svaki s pitanjem: Do you want to set data saving interval: No (napomena: Default: 1 min). Do you want to set reading delay: Yes, polje vrijednosti 250 s jedinicom ms. Do you want to set writing delay: Yes, polje vrijednosti 250 s jedinicom ms (polje je aktivno, a vrijednost istaknuta). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (napomena: Default: No). Do you want to exclude device from summary: No (napomena: Default: No). Ispod tri padajuća izbornika: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi pri dnu: Back (lijevo), Done (desno, tamno).
5.4 Testiranje komunikacije
Kliknite Test communication pri dnu čarobnjaka. Time se Victron MultiPlus II jednom očita, a ništa se ne sprema. Ako test uspije, kliknite Done: samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti uređaja pod Devices u Reduxi Configuratoru.
6.2 Omogućavanje upravljanja putem Reduxija
Za upravljanje putem Reduxija postavite control type uređaja na AUTO pod Devices. Samo tada naredbe strategije utječu na uređaj.
Definirajte strategiju prema uputama u članku Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): Otvorite Victron priručnike. Pripremite MultiPlus-II, GX uređaj, kontroler i mrežnu vezu.
Victron sustav (točka 3): Omogućite Modbus-TCP na GX uređaju. Zabilježite unit ID.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator. Dodajte uređaj, odaberite komunikacijski kanal i postavite kašnjenje čitanja i zapisivanja na 250. Pokrenite Test communication, a zatim kliknite Done.
Puštanje u rad (točka 6): Provjerite posljednja mjerenja. Postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li Modbus-TCP omogućen na GX uređaju pod Settings – Services. Provjerite unit ID pod Settings – Services – Modbus/TCP – Available services. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
