Kako povezati Buderus toplinsku pumpu RC310 s Reduxi kontrolerom
Dodajte Buderus Logamatic RC310 u Reduxi Controller.
Tekstualni opis ove slike

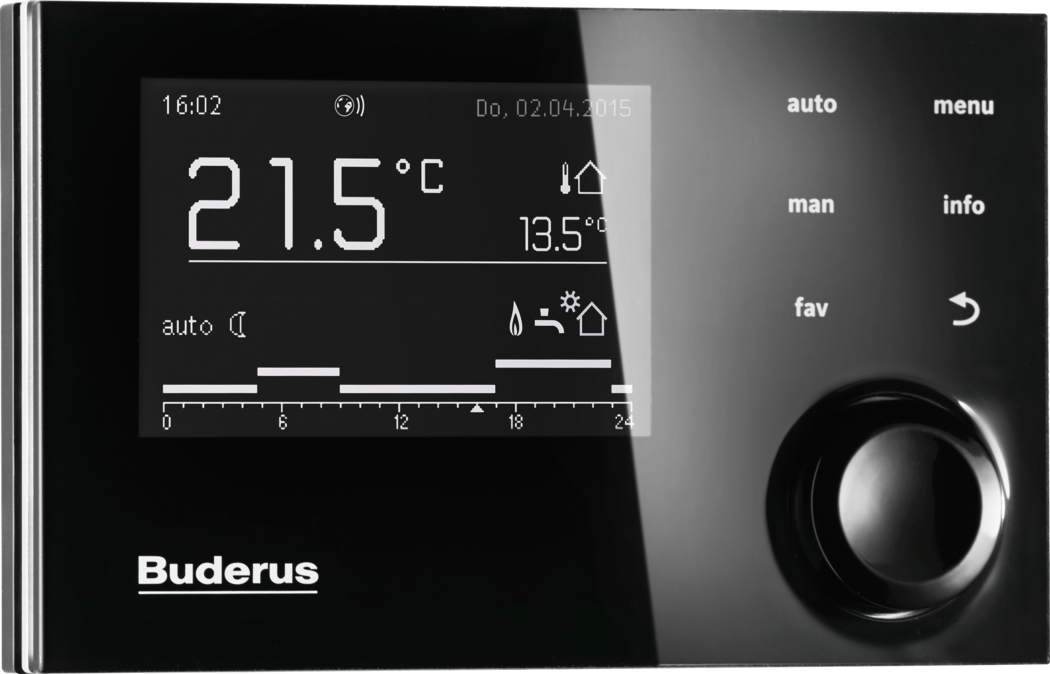

Fotografija crne upravljačke jedinice Buderus Logamatic RC310 s okretnim kotačićem. Zaslon prikazuje: vrijeme 16:02; datum Do, 02.04.2015 [četvrtak, 2. travnja 2015.]; veliku temperaturu 21,5 stupnjeva C; drugu vrijednost 13,5 stupnjeva C s ikonom kuće i termometra; način rada auto sa simbolom mjeseca; ikone plamena, slavine i sunca s kućom; traku od 0 do 24 sata s oznakama na 0, 6, 12, 18, 24. Tiskane oznake tipki s desne strane: auto, menu, man, info, fav, strelica za povratak. Okrugli kotačić dolje desno. Logotip Buderus dolje lijevo.
1 Tehnička dokumentacija
Proizvođač u svojoj dokumentaciji opisuje kako povezati i konfigurirati uređaj.
- Buderus documentation portal – Dokumentacija proizvođača, kako je navedeno u izvornom članku
- Logamatic RC310 product page – Buderus
- Logamatic RC310 operating instructions – Buderus, dokument 6720884184 (PDF, njemački)
- Brochure Konnektivität – Buderus, povezivost sustava Buderus (PDF, njemački)
2 Pripremite upravljačku jedinicu
2.1 Potrebna oprema
- Reduxi Controller
- Buderus Logamatic RC310, instaliran i konfiguriran prema opisu proizvođača (vidi točku 1)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2.2 O jedinici Logamatic RC310
Činjenice iz dokumentacije proizvođača:
- Logamatic RC310 je Buderusova sustavna upravljačka jedinica temeljena na upravljačkom sustavu Logamatic EMS plus. Nije sama toplinska pumpa.
- Upravlja s do četiri kruga grijanja s miješalicama, do dva spremnika tople vode i solarnim sustavom.
- Ima zaslon s dodirnim tipkama i kotačić za odabir.
- Radi s aplikacijom MyBuderus.
- Priručnik upućuje na web komunikacijski modul KM200 za internetsku vezu.
3 Povežite i konfigurirajte uređaj
Slijedite upute proizvođača za spajanje i konfiguraciju (vidi točku 1).
Pripremite Modbus unit ID uređaja. Obično se koristi 1.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja u Reduxi
Slijedite ove korake za dodavanje novog uređaja ili uređivanje postojećeg.
5.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 4) i kliknite + Add device.
Unesite osnovne postavke: odaberite vrstu uređaja i tip koji odgovaraju vašem uređaju te unesite naziv po svom izboru.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal i unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Komunikacijski kanal | Kanal preko kojeg je uređaj spojen |
| Modbus unit ID | Uobičajeno 1
|
5.3 Napredne postavke
Unesite i odaberite napredne postavke uređaja.
5.4 Testiranje komunikacije
Kliknite Test communication pri dnu čarobnjaka. Time se Logamatic RC310 jednom očita, a ništa se ne sprema. Ako test uspije, kliknite Done: samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon što je komunikacija uspostavljena, provjerite vrijednosti pod Devices u Reduxi Configuratoru kao dodatni test.
6.2 Omogućavanje upravljanja putem Reduxija
Pod Devices u Reduxi Configuratoru postavite control type uređaja na AUTO. Samo tada naredbe strategije utječu na uređaj.
Da biste smanjili troškove energije uz dinamične cijene i dinamične tarife, definirajte strategiju prema opisu u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–2): Pronađite dokumentaciju proizvođača i pripremite uređaj i Reduxi Controller.
Logamatic RC310 (točka 3): Povežite i konfigurirajte uređaj prema uputama proizvođača. Zabilježite Modbus unit ID (obično 1).
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj i testirajte komunikaciju.
Puštanje u rad (točka 6): Provjerite očitanja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite Modbus unit ID uređaja. Obično se koristi 1. Provjerite komunikacijski kanal i vezu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
