Kako povezati toplinsku pumpu Worcester Bosch Hybrid 3000-7000iAW s Reduxi kontrolerom

Dodajte svoju Worcester Bosch Hybrid toplinsku pumpu u Reduxi Controller.

🔧 Worcester Bosch Hybrid toplinska pumpa · Reduxi Controller
🔢 Modbus unit ID: obično 1

📄 Preuzmite kao PDF

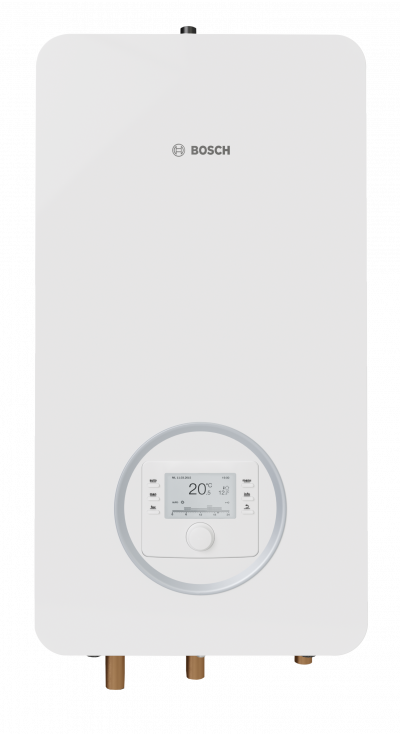

Jedinica Worcester Bosch Hybrid 7000i AW s logotipom BOSCH i upravljačkom pločom
Worcester Bosch Hybrid 7000i AW
Tekstualni opis ove slike

Fotografija visoke bijele zidne Bosch jedinice toplinske pumpe na bijeloj pozadini, pogled sprijeda. Logotip BOSCH blizu vrha. Okrugli srebrni prsten u donjem dijelu okružuje malu upravljačku ploču sa zaslonom koji prikazuje 20 stupnjeva C, tipkama s obje strane i okruglim kotačićem ispod zaslona. Pri dnu iz donje strane izlaze tri bakrena cijevna priključka.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Prijava u Reduxi web sučelje
  4. Dodavanje toplinske pumpe u Reduxi
  5. Provjera očitanja
  6. Sažetak
  7. Česti problemi
  8. Povezani članci

1 Tehnička dokumentacija

Upute za spajanje i konfiguraciju toplinske pumpe pronađite na web stranici proizvođača.

2 Potrebna oprema

  • Reduxi Controller
  • Worcester Bosch Hybrid toplinska pumpa
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 3.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 3.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

4 Dodavanje toplinske pumpe u Reduxi

Ovim koracima dodajete novu toplinsku pumpu ili uređujete postojeću.

4.1 Osnovne postavke

Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi ⁠točku 3⁠) i kliknite + Add device. Zatim unesite osnovne postavke.

4.2 Postavke komunikacije

Odaberite komunikacijski kanal. Zatim unesite konfiguraciju uređaja.

Parametar Vrijednost
Modbus unit ID Obično se koristi 1.

4.3 Napredne postavke

Unesite i odaberite napredne postavke.

4.4 Testiranje komunikacije

Kliknite Test communication pri dnu čarobnjaka. Time se toplinska pumpa jednom očita, a ništa se ne sprema. Ako test uspije, kliknite Done: samo Done stvara uređaj.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen
Gumb Done
Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

5 Provjera očitanja

5.1 Last measurements

Nakon uspostave komunikacije provjerite vrijednosti toplinske pumpe pod Devices u Reduxi Configuratoru kao dodatni test.

5.2 Omogućavanje upravljanja putem Reduxija

Za upravljanje toplinskom pumpom putem Reduxija postavite control type uređaja na AUTO. Samo tada naredbe strategije utječu na toplinsku pumpu. Za definiranje strategije vidi Strategije za Reduxi kontroler.

✓ Sažetak

Priprema (točke 1–2): Otvorite dokumente proizvođača i pripremite Reduxi Controller i prijenosno računalo.

Toplinska pumpa (točka 1): Slijedite upute proizvođača za spajanje i konfiguraciju toplinske pumpe.

Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi Configurator, dodajte uređaj i pokrenite Test communication.

Puštanje u rad (točka 5): Provjerite očitanja i postavite control type na AUTO.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva Provjerite Modbus unit ID (obično 1) i komunikacijski kanal (točka 4.2).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
