Kako povezati Nibe toplinsku pumpu serije S (Modbus) s Reduxi kontrolerom
Dodajte Nibe toplinsku pumpu serije S u Reduxi Controller putem Modbusa i očitavajte njezine vrijednosti.

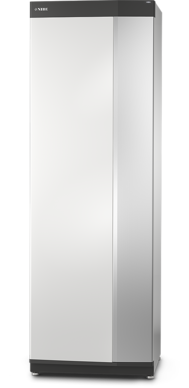

Tekstualni opis ove slike
Fotografija visoke samostojeće unutarnje jedinice toplinske pumpe na bijeloj pozadini. Svijetlosivo-srebrno kućište s tamnijim prednjim lijevim rubom, crnim postoljem na dnu i malim tamnim znakom logotipa u gornjem lijevom kutu prednje strane. Nema čitljivog teksta.
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumenti proizvođača:
- Nibe professional: search documents – Upute na web stranici proizvođača
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP serije NIBE S: izbornici, port, tablice registara
- MODBUS 40: tips and tricks (PDF) – Postavke i spajanje dodatka MODBUS 40 (RS485)
1.2 Potrebna oprema
Ove komponente povezuju Reduxi Controller s Nibe toplinskom pumpom:
- Reduxi Controller
- Nibe toplinska pumpa s Modbusom: serija S s ugrađenim Modbus TCP/IP (softver 2.2.1 ili noviji) ili toplinska pumpa s dodatkom MODBUS 40 (RS485)
- Mrežna veza toplinske pumpe (Wi‑Fi ili Ethernet) za Modbus TCP/IP
- RS485 kabel, samo za spajanje s MODBUS 40
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2 Aktivirajte Modbus na toplinskoj pumpi
Koristite jednu od dviju vrsta veze. Obje su navedene za Nibe u Popisu podržanih uređaja.
2.1 Modbus TCP/IP (serija S)
502.Toplinska pumpa prihvaća veze samo iz privatnih adresnih raspona (10.x.x.x, 172.16–31.x.x, 192.168.x.x). U izborniku 7.5.9 možete ograničiti pristup na pouzdanu IP adresu ("IP address restriction"). Ako to koristite, unesite IP adresu Reduxi Controllera.
2.2 Modbus RTU putem RS485 (MODBUS 40)
Dodatak MODBUS 40 povezuje toplinsku pumpu putem RS485 s Modbus RTU. Zadane postavke:
| Parametar | Vrijednost |
|---|---|
| Brzina prijenosa (baud rate) | 9600 |
| Data bits | 8 |
| Parity | nema |
| Stop bits | 1 |
| Slave adresa |
1 (0x01) za MODBUS 40 verzije 7 ili niže. Od verzije 10 adresa se može mijenjati. |
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje toplinske pumpe u Reduxi
Ovim koracima dodajete novu toplinsku pumpu ili uređujete postojeću.
4.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 3) i kliknite Add device.

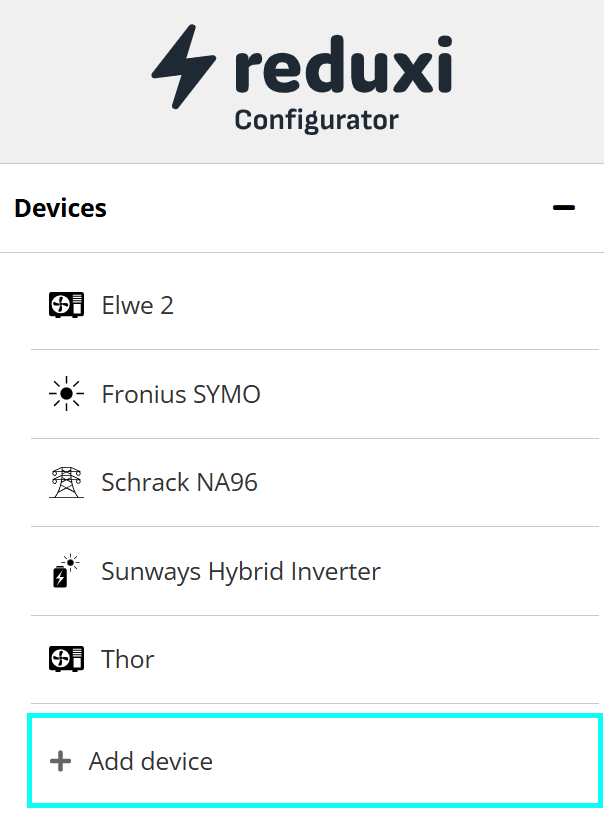

Tekstualni opis ove slike
Snimka zaslona popisa uređaja u Reduxi Configuratoru. Zaglavlje: logotip reduxi s tekstom Configurator na svijetlosivoj pozadini. Naslov odjeljka Devices sa znakom minus. Stavke uređaja redom: Elwe 2 (ikona toplinske pumpe); Fronius SYMO (ikona sunca); Schrack NA96 (ikona dalekovodnog stupa); Sunways Hybrid Inverter (baterija sa suncem); Thor (ikona toplinske pumpe). Ispod zadnje stavke je gumb Add device sa znakom plus, označen cijan okvirom. Ostatak slike desno je prazan i bijel.
Unesite osnovne postavke uređaja:
- Device type:
HVAC - Type:
Nibe S-series - Name: naziv po vašem izboru, na primjer Nibe S-series
Zatim kliknite Next.
4.2 Postavke komunikacije
Odaberite komunikacijski kanal i unesite konfiguraciju uređaja:
| Parametar | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Veza | TCP/IP |
RS485 |
| IP adresu | IP adresa toplinske pumpe (izbornik 3.1.13) | – |
| Port | 502 |
– |
| Modbus unit ID | Uobičajeno 1
|
Obično 1 (slave adresa MODBUS 40) |
| Serijske postavke | – |
9600 baud, 8 podatkovnih bitova, bez pariteta, 1 stop bit (zadane postavke MODBUS 40) |
Zatim unesite i odaberite napredne postavke.
4.3 Test komunikacije
Kliknite Test communication pri dnu čarobnjaka. Time se Nibe toplinska pumpa jednom očita, a ništa se ne sprema. Ako test uspije, kliknite Done: samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
5 Provjera očitanja
5.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Nibe S-series u Reduxi Configuratoru kao dodatni test.
5.2 Upravljanje putem Reduxija
Popis podržanih uređaja navodi Nibe Modbus stavke s razinom integracije Read. Reduxi očitava vrijednosti putem Modbusa. Naredbe strategije ne upravljaju toplinskom pumpom putem Modbusa.
Za upravljanje Nibe toplinskom pumpom pomoću radnih načina SG-ready kontakata vidi Kako povezati Nibe toplinsku pumpu s Reduxi Gatewayem. Reduxi strategije opisane su u članku Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): Otvorite Nibe dokumente. Kod serije S aktivirajte Modbus TCP/IP u izborniku 7.5.9. S dodatkom MODBUS 40 aktivirajte ga u izborniku 5.2 i spojite RS485.
Nibe toplinska pumpa (točka 2): Zabilježite IP adresu toplinske pumpe (izbornik 3.1.13). Toplinska pumpa koristi port 502.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje. Dodajte uređaj s tipom HVAC i Nibe S-series, unesite komunikacijske postavke i testirajte komunikaciju.
Puštanje u rad (točka 5): Provjerite posljednja mjerenja. Modbus integracija je samo za čitanje.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication ne uspijeva putem Modbus TCP/IP | Provjerite je li Modbus TCP/IP aktiviran u izborniku 7.5.9 i je li softver verzije 2.2.1 ili novije. Provjerite IP adresu i port 502 (vidi točku 4). Ako koristite ograničenje IP adrese, unesite IP adresu Reduxi Controllera (vidi točku 2). |
| Nema podataka putem RS485 | Provjerite polaritet A/B (zamijenite A i B radi testa), serijske postavke i Modbus unit ID (vidi točku 2). |
| Strategija ne upravlja toplinskom pumpom | Modbus integracija je samo za čitanje (vidi točku 5). Za upravljanje koristite SG-ready vezu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
