1. Uvod

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

• Upravljanje vršnom snagom,
• Upravljanje proizvodnjom solarnih elektrana,
• Optimizacija potrošnje električne energije.

Točno mjerenje i analiza potrošnje energije prvi su koraci prema smanjenju energije. Za postizanje ovog cilja potrebna vam je prava tehnologija. Reduxi Converter omogućuje spajanje P1 brojila na Reduxi sustav preko Reduxi Controllera.

2. Upute za spajanje

Reduxi Converter P1 WiFi najprije se mora spojiti na WiFi mrežu. Zatim trebate spojiti Reduxi Converter na Reduxi Controller putem novouspostavljene TCP/IP veze.

Pogledajte i ovaj dokument: Povežite P1-WiFi pretvarač na Reduxi

• Spojite Smart meter s RJ12 kabelom na Reduxi pretvarač (provjerite odgovara li redoslijed žica u RJ12 kabelu na obje strane RJ12 kabela). U pakiranju je ispravan kabel.
• Zelena LED lampica na pretvaraču trebala bi početi svijetliti.

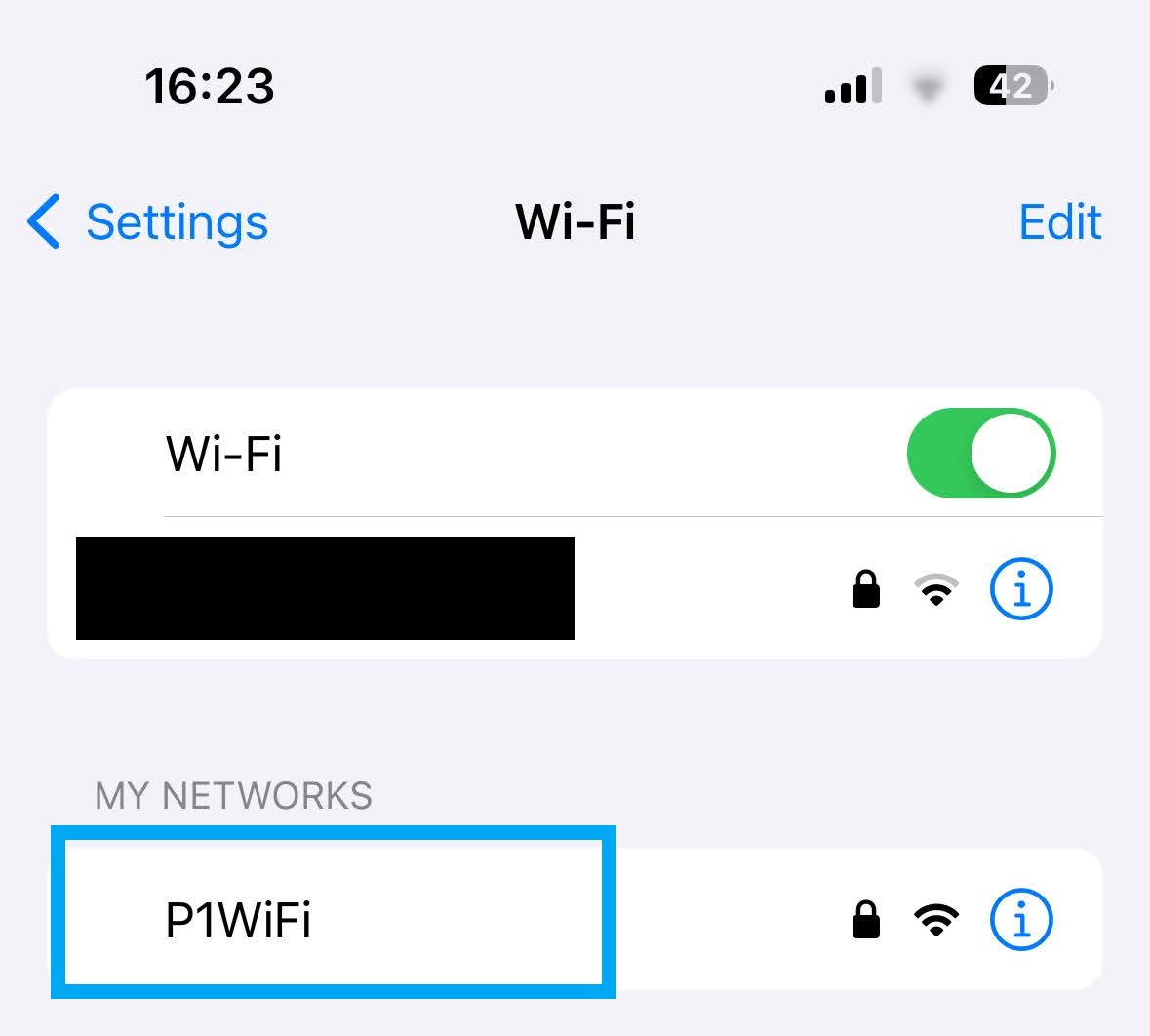

• Idite na WiFi mreže pomoću telefona ili računala i povežite se na WiFi mrežu pod nazivom "P1WIFI".

• Ako se prozor automatski ne pojavi, otvorite svoj preglednik i idite na http://p1wifi.local
• Za prijavu koristite korisničko ime "admin" i lozinku "admin".
• Povežite pretvarač s lokalnom WiFi mrežom konfiguracijom postavki bežične mreže (preporučujemo postavljanje statičke IP adrese).
• Pritisnite Spremi, a sada se povežite sa svojim mobilnim telefonom ili računalom na istu wifi lokalnu mrežu na koju ste povezali pretvarač.

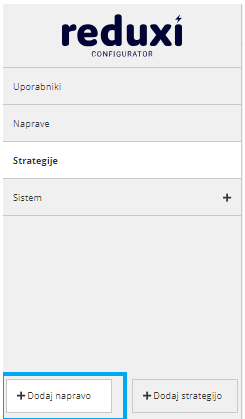

• Povežite se s Reduxi Controllerom, odlaskom na http://reduxi.local, prijavite se i odaberite "Dodaj uređaj".

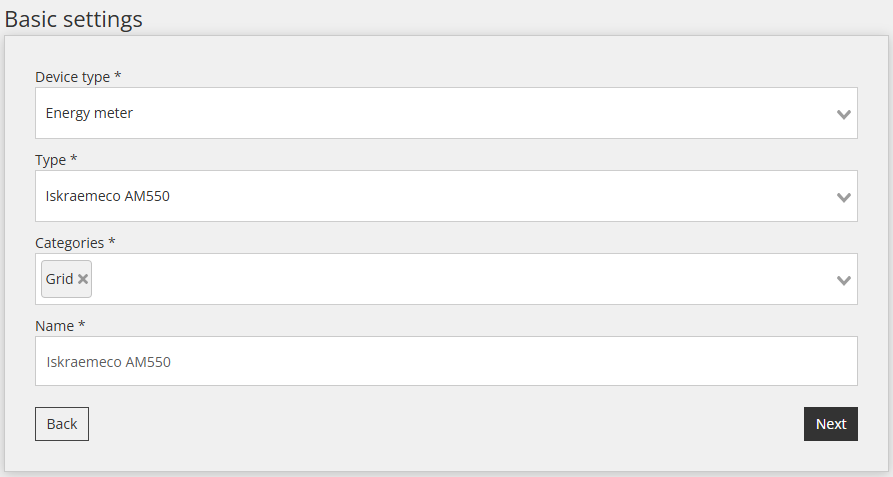

• Odaberite "Energy meter" i tip pametnog brojila s P1 priključkom koji želite dodati (npr. Iskraemeco AM550). Ostala polja mogu se ostaviti zadana. Na primjer:
  • Odaberite vrstu uređaja: Mjerač energije,
  • Odaberite vrstu: Iskraemeco AM550,
  • Odaberite kategoriju: Mreža,
  • I definirajte ime.

Napomena, neki mjerači energije nisu kompatibilni s P1 protokolom.

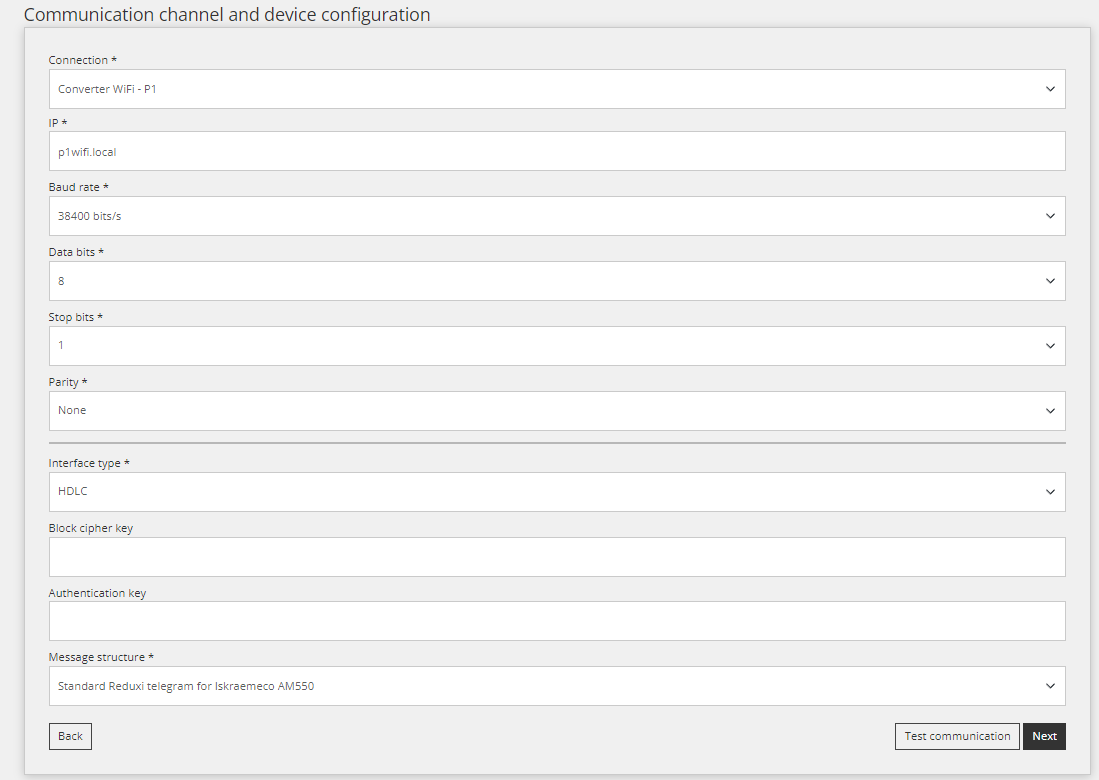

• Na sljedećem zaslonu odaberite vrstu veze: "Converter WiFi - P1"
• Unesite IP adresu Reduxi Converter P1 WiFi ili upišite p1wifi.local. NAPOMENA: posljednji parametar "Struktura poruke" može se razlikovati ovisno o tome gdje se nalazi vaš mjerač (tj. druga država) i mora se promijeniti u skladu s tim. Ostatak se može ostaviti zadanim.



• Probna komunikacija se vrši preko gumba "Test komunikacije" na dnu, odmah nakon što su sva polja Komunikacijski kanal unesena.

• Postoje dva različita slučaja komunikacijskog odgovora.

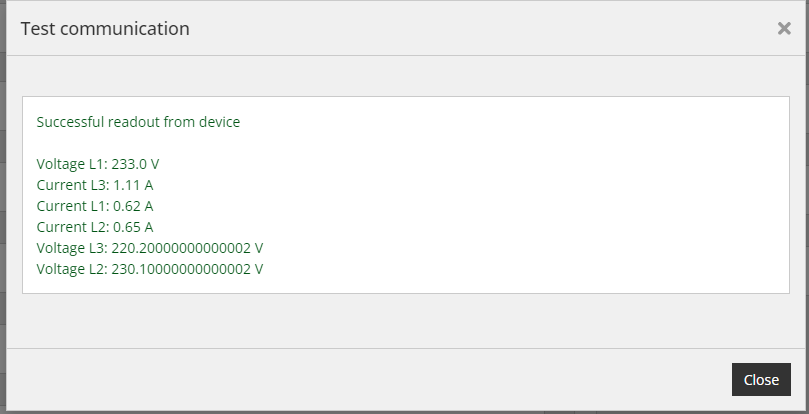

  • 1. slučaj: komunikacija radi ispravno

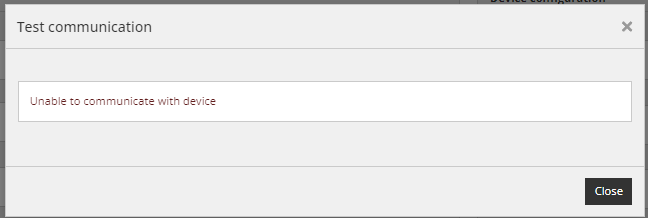

• Slučaj 2: Nije moguće komunicirati s uređajem

• Ako komunikacija radi odaberite "gotovo" i uređaj je dodan.
• Ako komunikacija ne funkcionira, pokušajte sljedeće
  • Provjerite i eksperimentirajte s "strukturom poruke"
  • Provjerite je li pretvarač ispravno spojen na mrežu. Možete se pokušati spojiti na pretvarač pomoću svog preglednika tako da otvorite http://p1wifi.local ili IP adresu koju ste konfigurirali.
  • Provjerite sve korake navedene u ovom dokumentu.
  • Obratite se svom DSO-u (operatoru distribucijskog sustava) kako biste na odgovarajući način konfigurirali električno brojilo. Objasnite da vam je mjerač potreban za redovito izvještavanje o mjerenjima.

Za konfiguraciju/instalaciju softvera posjetite web stranicu na kojoj možete pronaći najnoviju dokumentaciju:

support.reduxi.eu.

Kompatibilni uređaji

Reduxi P1 WiFi pretvarač kompatibilan je s mjeračima energije koji slijede standard P1. Na primjer:

- Iskraemeco AM550

3. Tehnički podaci

3.1. Dimenzije

• Kućište stola koje se može pričvrstiti.
• Dimenzije: 35,4 x 70,4 x 22 mm.
• Zaštita: <IP20.
• Težina: 30 g.

3.2. Tehnički podaci

3.3. Priključni utikači

3.3.1. RJ12 utikači

Slika 2: Komunikacijski utikači RJ12 (označeni brojem 2).

1. +5V DC napajanje.
2. Zahtjev podatkovne linije – izlaz.
3. Podaci GND.
4. NC – nije spojen.
5. Podatkovna linija – ulaz.
6. GND napajanje.

• Komunikacija preko P1 izlaza.
• Razina napona: 0 V – 5 V.

3.3.2. LED indikatorska svjetla

	Zeleni LED: Napajanje je aktivno.
	Ljubičasta LED lampica treperi: Uređaj je povezan s vašom kućnom Wi-Fi mrežom i podaci se prenose.
	Plava LED lampica treperi: Uređaj je povezan s vašom kućnom Wi-Fi mrežom i podaci se ne prenose.
	Crveni LED UKLJUČEN: Uređaj NIJE povezan s vašom kućnom Wi-Fi mrežom i podaci se prenose.

4. Opće upute za uporabu

• By using this device you accept Privacy policy and Terms and conditions
• Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
• Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
• Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
• Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
• Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
• Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sredstva za čišćenje u spreju.
• Otvori: Ne umećite predmete u otvore.
• Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
• Premještanje: Isključite proizvod iz napajanja prije premještanja.
• Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
• Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
• Kabel za napajanje: Instalirajte kabel za napajanje na siguran način i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli priklještiti ili uvrnuti.
• Dodaci: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
• Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
• Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
• Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.

Proizvođač

Naziv: AMIBIT doo

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Namjena: Reduxi Converter P1 WiFi

Verzija: V1.0 12.2022
