Kako povezati punjač go-e Charger Gemini flex s Reduxi kontrolerom
Povežite svoj go-e Charger Gemini flex s Reduxi Controllerom putem Wi‑Fi mreže i OCPP-a. Reduxi može smanjiti vaš račun za struju za 70%.

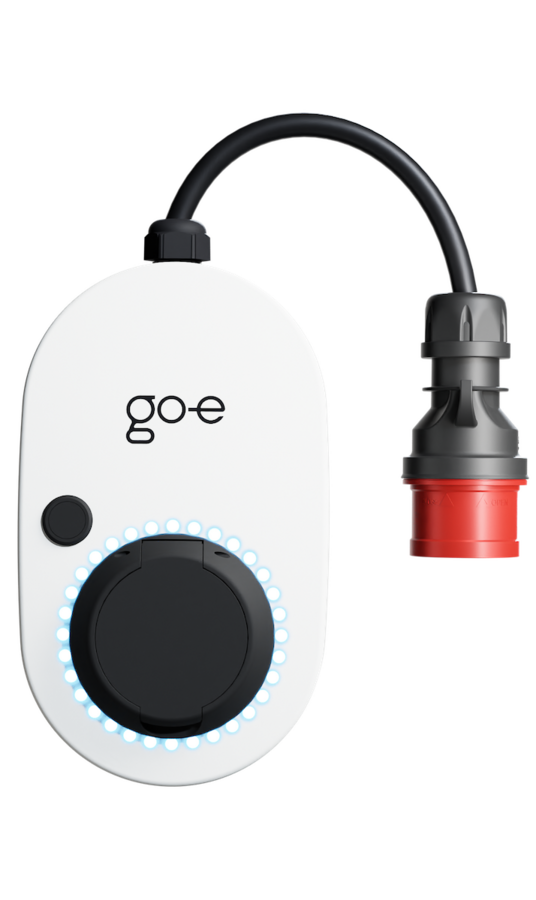

Tekstualni opis ove slike
Fotografija bijelog go-e wallbox EV punjača na bijeloj pozadini. Ovalno bijelo kućište s crnim logotipom go-e sprijeda, malim okruglim crnim gumbom gore lijevo i crnom utičnicom za punjenje s prstenom malih svijetloplavih LED lampica u donjem dijelu. Crni kabel izlazi iz vrha kućišta kroz kabelsku uvodnicu, zavija udesno i završava sivo-crnim trofaznim CEE utikačem s crvenim obrubom i crvenom prednjom stranom.
1 Tehnička dokumentacija
Dokumenti proizvođača za go-e punjač:
- Datasheet go-e Charger Gemini flex (Dutch) – Tehnički podaci za varijante od 11 kW i 22 kW.
- go-e Charger Gemini flex product page – Informacije o proizvodu tvrtke go-e.
- go-e manuals and downloads – Kazalo priručnika tvrtke go-e.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- go-e Charger Gemini flex, instaliran i spojen na napajanje
- go-e kartica za reset (isporučuje se uz punjač)
- Pametni telefon s aplikacijom go-e (iOS ili Android)
- Wi‑Fi mreža na koju se mogu povezati i Reduxi Controller i go-e Charger
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Instalirajte aplikaciju go-e
Za instalaciju aplikacije koristite QR kodove ili poveznice.
3.1 iOS
Tekstualni opis ove slike
QR kod na plavoj pozadini. U sredini QR koda nalazi se logotip go-e. Ispod je oznaka Apple App Store s njemačkim tekstom Laden im App Store [Preuzmite iz App Storea]. QR kod vodi na aplikaciju go-e u Apple App Storeu.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Tekstualni opis ove slike
QR kod na plavoj pozadini s logotipom go-e u sredini. Ispod je oznaka Google Play s njemačkim tekstom JETZT BEI Google Play [Preuzmite na Google Playu]. QR kod vodi na aplikaciju go-e u Google Playu.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Konfigurirajte go-e punjač
Nakon što je punjač instaliran i spojen na napajanje, postavite ga u aplikaciji i povežite s Wi‑Fi mrežom.
4.1 Povezivanje novog go-e punjača

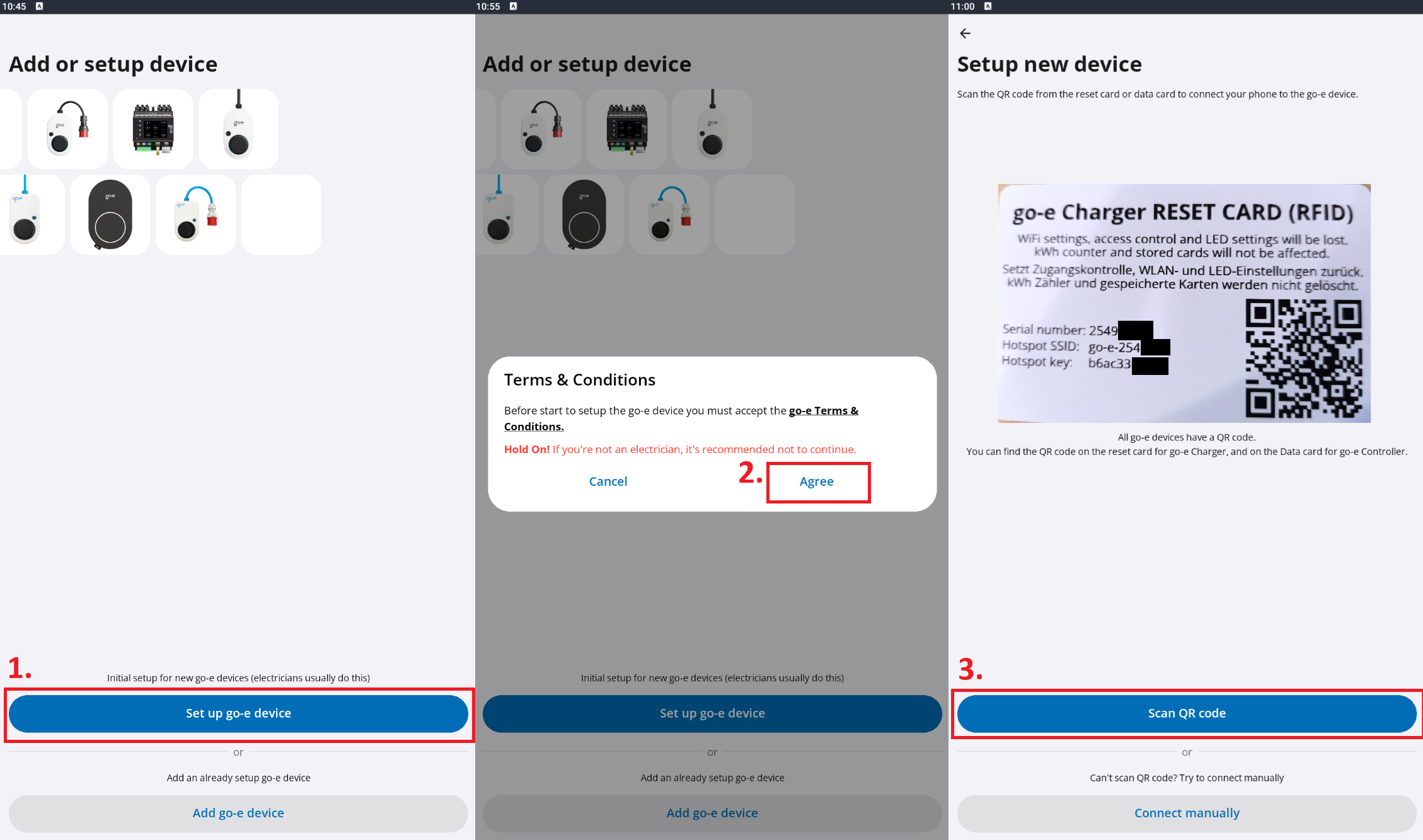

Tekstualni opis ove slike
Snimka zaslona triju zaslona aplikacije go-e (Android telefon), slijeva nadesno. Zaslon 1 (vrijeme 10:45), naslov Add or setup device: mreža slika go-e uređaja (wallbox punjači s kabelima, kontroler za DIN-vodilicu sa zaslonom, bijeli i crni wallboxi); plavi gumb ispod (crveni okvir, 1.) za postavljanje go-e uređaja i sivi gumb Add go-e device. Zaslon 2 (vrijeme 10:55, zasivljena pozadina): ista mreža uređaja; dijaloški prozor Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Gumbi Cancel i Agree (Agree označen crvenim okvirom i 2.). Zaslon 3 (vrijeme 11:00), naslov Setup new device: tekst Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografija kartice s naslovom go-e Charger RESET CARD (RFID) s tekstom: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [njemački: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (ostatak zacrnjen); Hotspot SSID: go-e-254 (ostatak zacrnjen); Hotspot key: b6ac33 (ostatak zacrnjen); QR kod s desne strane. Ispod kartice: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Plavi gumb pri dnu (crveni okvir, 3.) za skeniranje QR koda.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje punjača u Reduxi
Izradite OCPP konfiguraciju između go-e Chargera i Reduxi Controllera.
6.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (vidi točku 5) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku odaberite osnovne postavke:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po Vašem izboru

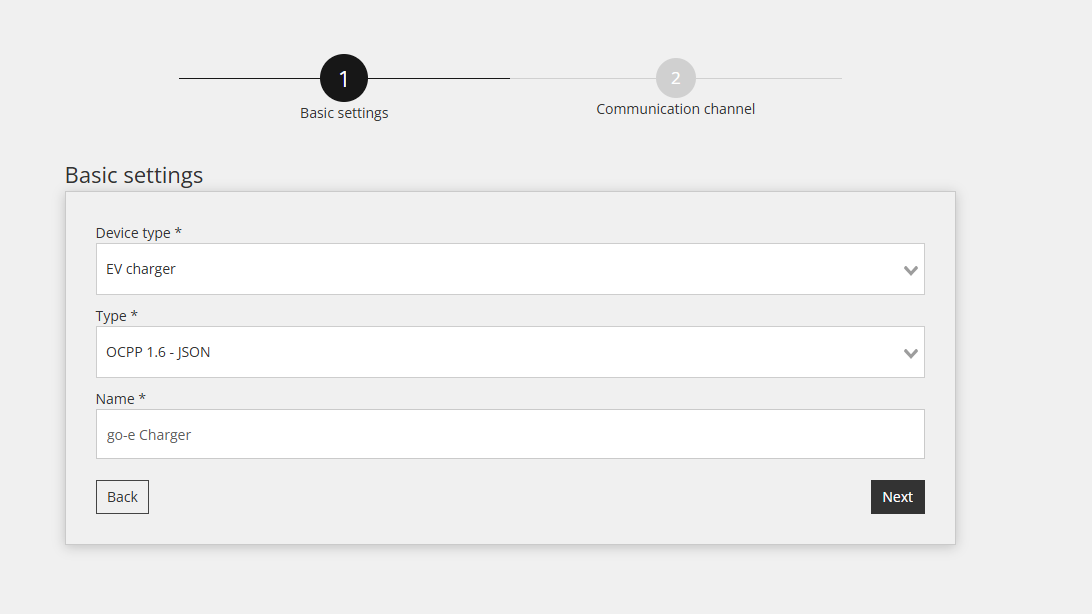

Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 1 Basic settings. Traka napretka: korak 1 Basic settings (aktivno, tamni krug), korak 2 Communication channel (sivo). Obrazac Basic settings: Device type *: EV charger (padajući izbornik); Type *: OCPP 1.6 - JSON (padajući izbornik); Name *: go-e Charger (tekstualno polje). Gumbi: Back (lijevo, s obrubom) i Next (desno, tamno).
6.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za OCPP. Definirajte Device identifier (po vašem izboru). Reduxi Controller automatski generira URL za OCPP JSON 1.6. Na kraj tog URL-a dodajte /Device ID.
| Parametar | Vrijednost |
|---|---|
| Identifikator uređaja | Naziv po Vašem izboru, na primjer my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generira kontroler, prikazano pri dnu stranice. Na kraj dodajte /Device ID. Primjer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 2 Communication channel. Traka napretka: 1 Basic settings (gotovo), 2 Communication channel (aktivno), 3 Advanced settings (sivo). Naslov odjeljka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (plavo istaknuti okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (savjet: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za čitanje, plavo istaknuti okvir, ikona kopiranja s desne strane). Gumbi: Back (lijevo), Test communication (s obrubom) i Next (tamni) s desne strane.
IP adresa, putanja i Device identifier trebaju vam u točki 7.
7 Konfigurirajte OCPP u aplikaciji go-e
Zalijepite OCPP podatke Reduxi Controllera u OCPP postavke aplikacije go-e.

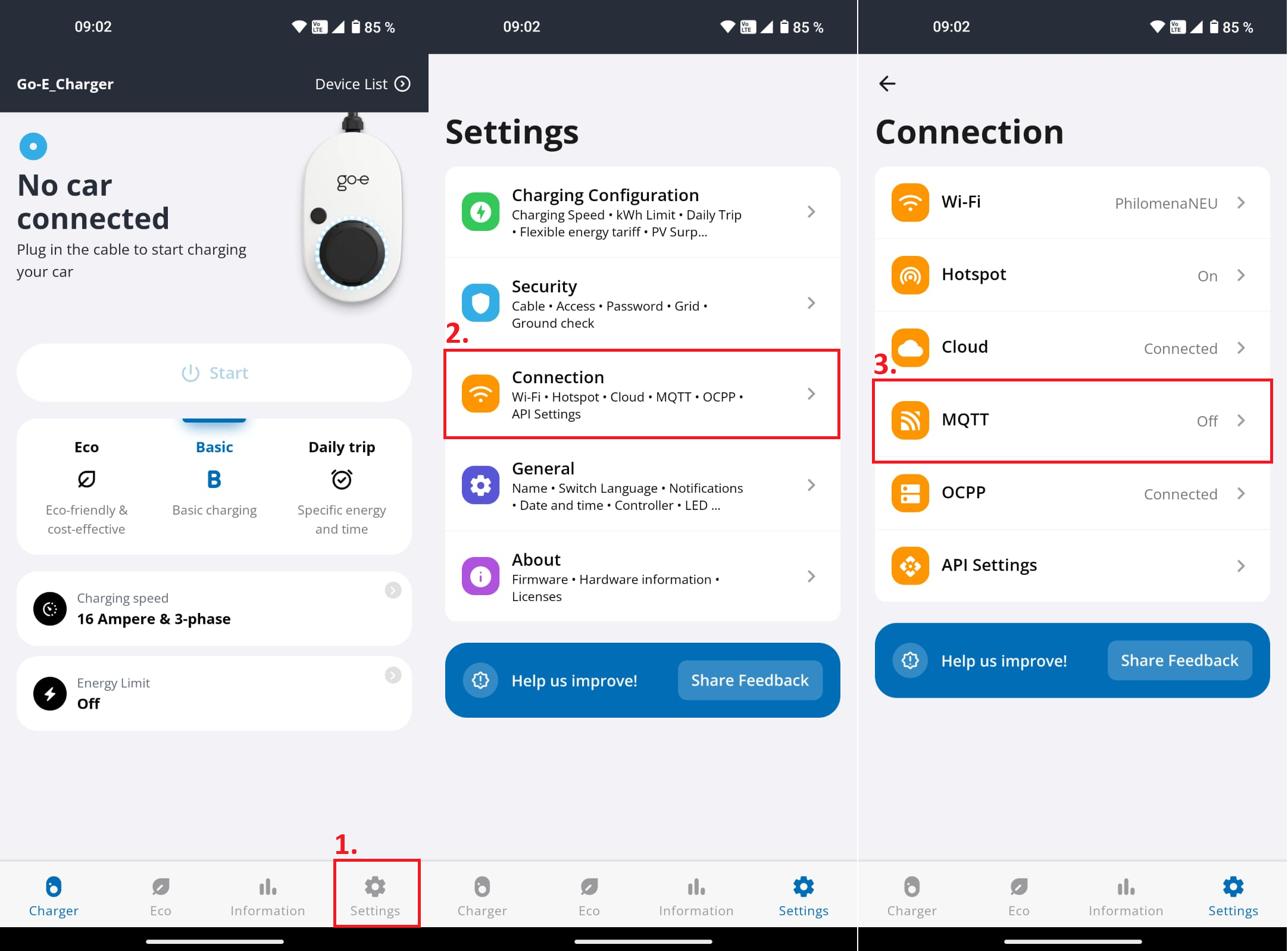

Tekstualni opis ove slike
Snimka zaslona triju zaslona aplikacije go-e (Android telefon, statusna traka 09:02, baterija 85 %), slijeva nadesno. Zaslon 1 (kartica Charger): zaglavlje Go-E_Charger s Device List; tekst No car connected, Plug in the cable to start charging your car; slika bijelog go-e punjača; gumb Start (zasivljen); načini Eco (Eco-friendly & cost-effective), Basic (odabrano, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Donje kartice: Charger, Eco, Information, Settings. Crveni okvir s brojem 1. označava karticu Settings. Zaslon 2 (Settings): stavke Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); plavi natpis Help us improve! s gumbom Share Feedback. Crveni okvir s 2. označava stavku Connection. Zaslon 3 (Connection): stavke Wi-Fi: (naziv mreže izostavljen); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; plavi natpis Help us improve! s gumbom Share Feedback. Crveni okvir s 3. označava stavku MQTT (vrijednost Off).
192.168.1.138

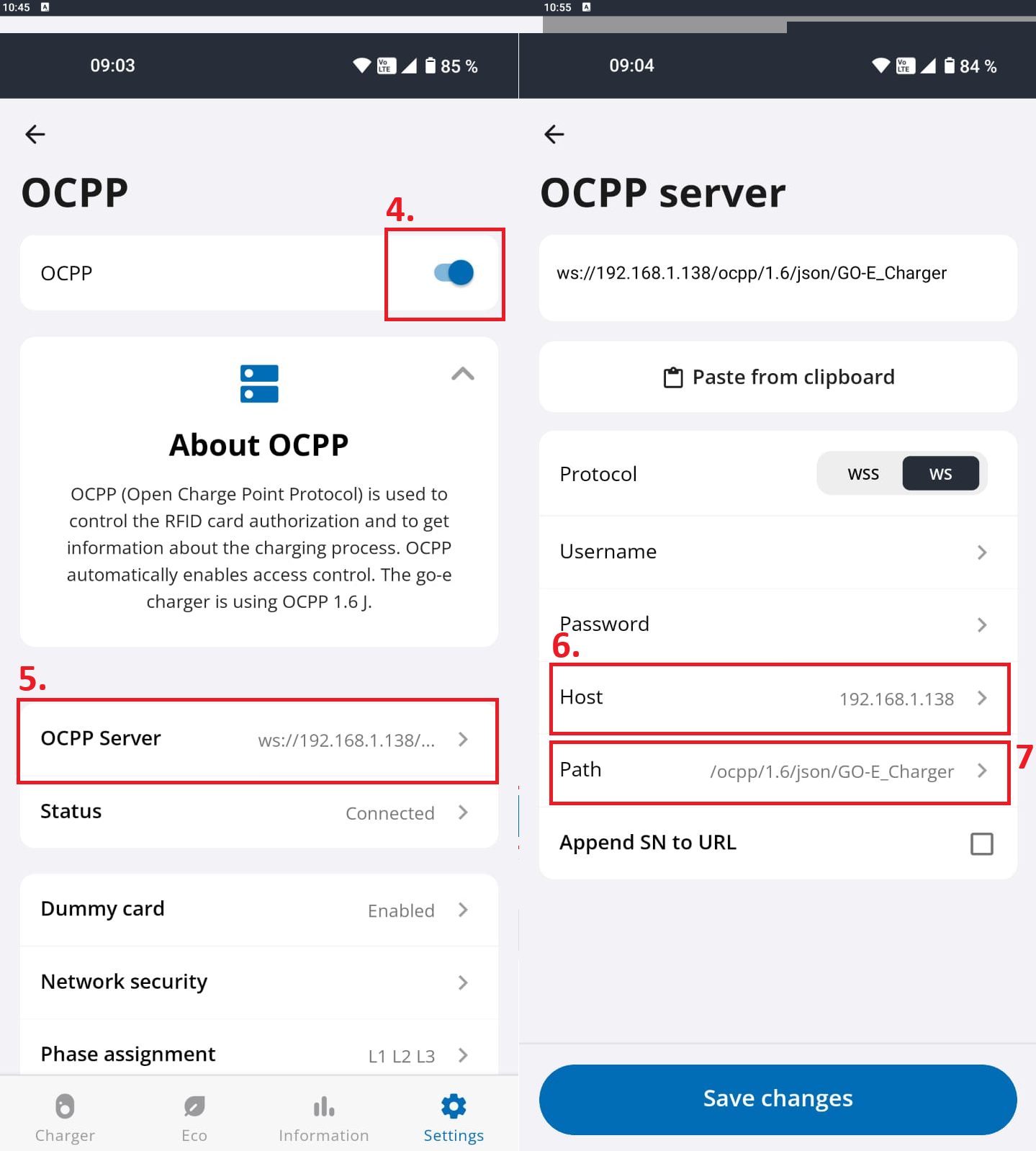

/ocpp/1.6/json/my_station_ID1Tekstualni opis ove slike
Snimka zaslona dvaju zaslona aplikacije go-e (Android telefon), slijeva nadesno. Zaslon 1 (OCPP, vrijeme 09:03, baterija 85 %): strelica za povratak i naslov OCPP; prekidač OCPP: uključen (označeno crvenim 4.); odjeljak About OCPP s tekstom: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; stavka OCPP Server: ws://192.168.1.138/... (označeno crvenim okvirom i 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; donje kartice Charger, Eco, Information, Settings (aktivna Settings). Zaslon 2 (OCPP server, vrijeme 09:04, baterija 84 %): naslov OCPP server; polje URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; gumb Paste from clipboard; Protocol: WSS / WS (odabran WS); Username; Password; Host: 192.168.1.138 (crveni okvir, 6.); Path: /ocpp/1.6/json/GO-E_Charger (crveni okvir, 7.); Append SN to URL: potvrdni okvir nije označen; gumb Save changes (plavo).
8 Testiranje komunikacije
Kliknite Done u čarobnjaku ako to još niste učinili: samo Done stvara uređaj. Zatim pokrenite test komunikacije.

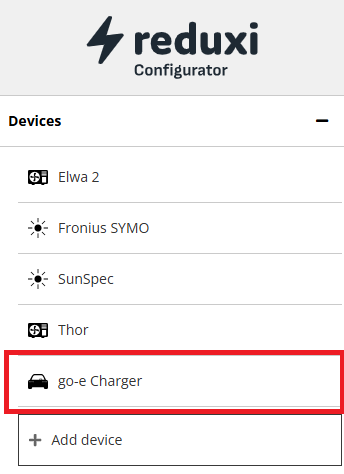

Tekstualni opis ove slike
Snimka zaslona popisa uređaja u Reduxi Configuratoru. Zaglavlje: logotip reduxi s tekstom Configurator. Odjeljak Devices (ikona minus). Stavke: Elwa 2 (ikona toplinske pumpe); Fronius SYMO (ikona sunca); SunSpec (ikona sunca); Thor (ikona toplinske pumpe); go-e Charger (ikona automobila, označeno crvenim okvirom). Ispod: gumb Add device s ikonom plus.

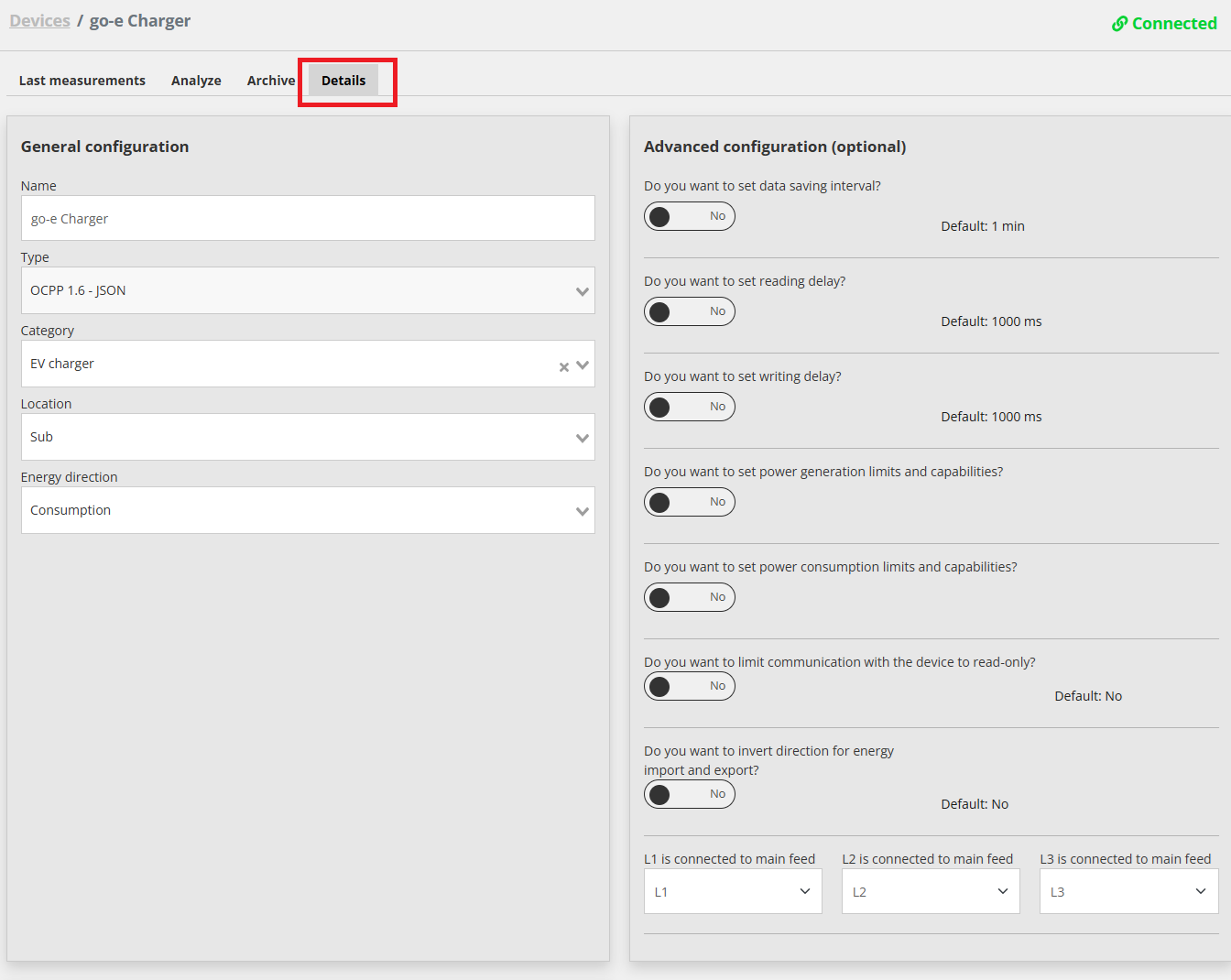

Tekstualni opis ove slike
Snimka zaslona Reduxi stranice uređaja "Devices / go-e Charger" sa zelenim statusom "Connected" gore desno. Kartice: Last measurements, Analyze, Archive, Details; kartica Details je odabrana i označena crvenim okvirom. Lijevi panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Desni panel "Advanced configuration (optional)" s prekidačima, svi postavljeni na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Donji red padajućih izbornika: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.

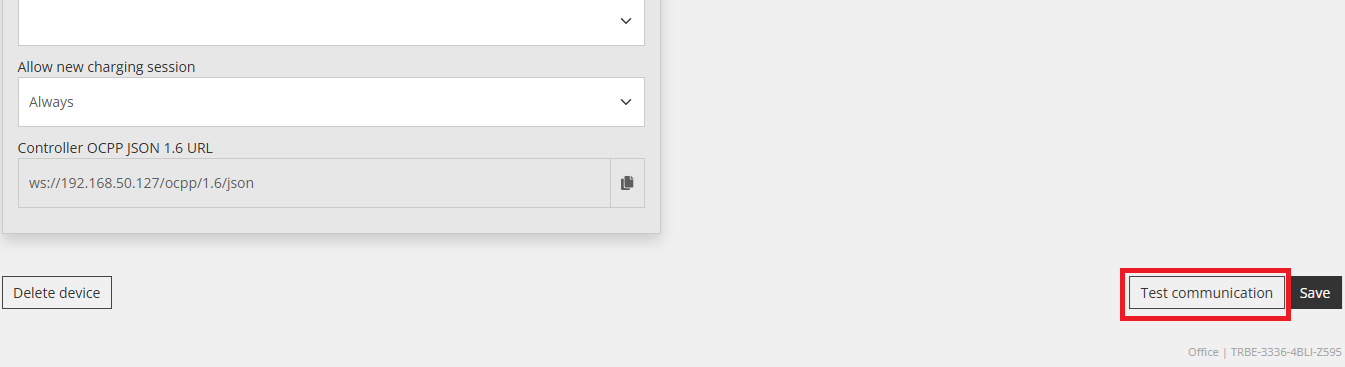

Tekstualni opis ove slike
Snimka zaslona donjeg dijela kartice Details uređaja u Reduxi Configuratoru. Vidljiva polja: padajući izbornik (prazan, odrezan na vrhu); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (samo za čitanje, ikona kopiranja). Gumbi pri dnu: Delete device (lijevo, s obrubom); Test communication (s obrubom, označeno crvenim okvirom) i Save (tamno) s desne strane. Mali sivi tekst u podnožju dolje desno: Office | TRBE-3336-4BLI-Z595.
Test vraća jedan od tri rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog prozora Test communication u Reduxi Configuratoru sa križićem za zatvaranje u gornjem desnom kutu. Tekstualni okvir sa zelenom porukom: Successful readout from device. Gumb: Close (tamno, dolje desno). Stranica iza dijaloškog prozora je zasivljena.
Tekstualni opis ove slike
Snimka zaslona dijaloškog prozora naslova "Test communication" s gumbom za zatvaranje (x) gore desno. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: my_station_ID1". Gumb dolje desno: Close.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslovljenog "Test communication" s gumbom za zatvaranje (x) gore desno, prikazanog preko zatamnjene stranice. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 0". Gumb dolje desno: Close.
9 Provjera očitanja
9.1 Posljednja mjerenja
Nakon što test uspije, provjerite očitanja pod Devices – Last measurements u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimka zaslona prikaza Last measurements uređaja u Reduxi Configuratoru. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajući izbornik intervala osvježavanja Each second i gumb za osvježavanje. Kartica Control type: gumbi Auto (odabran, tirkizno), Manual, Off, Boost; vremenska oznaka 10. 05. 2024 07:28:27. Kartica Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (vremenske oznake 10. 05. 2024 07:28:45 do 07:28:46). Kartica Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Kartica Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Kartica Other: Control type AUTO; State name AVAILABLE; Communication error OFF (vremenska oznaka 07:28:42).
9.2 Praćenje i upravljanje
Nakon što je uređaj dodan u Reduxi Configuratoru, pratite ga i upravljajte njime u Reduxi cloud aplikaciji.
Za upravljanje punjenjem prema dinamičkim cijenama i dinamičkim tarifama postavite control type punjača na AUTO pod Devices i definirajte strategiju prema uputama u članku Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–4): Prikupite dokumente i opremu, instalirajte aplikaciju go-e i povežite punjač s Wi‑Fi mrežom kontrolera.
go-e punjač (točka 7): Omogućite OCPP u aplikaciji go-e i unesite host i putanju Reduxi Controllera.
Dodavanje u Reduxi (točke 5–6, 8): Prijavite se, dodajte OCPP 1.6 - JSON uređaj, definirajte Device identifier i pokrenite Test communication.
Puštanje u rad (točka 9): Provjerite posljednja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nije postavljen ili se razlikuje. Naziv na kraju putanje u aplikaciji go-e mora se točno podudarati s Device identifierom (točka 6.2, točka 7). |
| Test communication: No device with OCPP 1.6 communication is found | Provjerite je li OCPP omogućen u aplikaciji go-e te jesu li host i putanja ispravni (točka 7). Punjač i kontroler moraju biti u istoj Wi‑Fi mreži (točka 4.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
