Spojite Reduxi na Hybrid Inverter Deye. Komunikacija je postavljena s RS-485 vezom i koristi Modbus protokol. Reduxi može smanjiti vaš račun za struju za 70%.

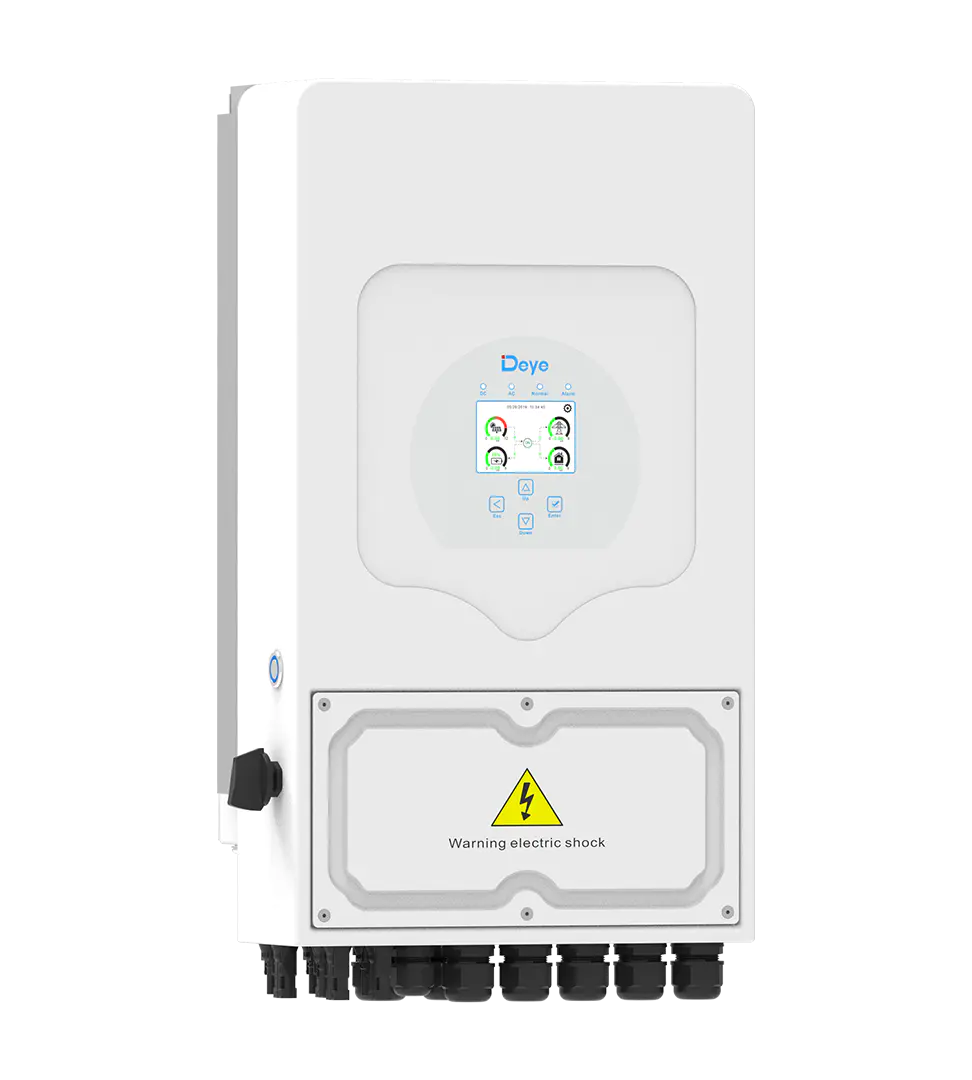

Slika Hybrid Inverter Deye (1 faza) Slika Hybrid Inverter Deye (3phase LV)



        Slika hibridnog inverterskog uređaja (3-fazni HV)

Specifični modeli:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Jednofazni | 2 MPPT | Hibridni pretvarač | Podržana LV baterija --> Veza na korisnički priručnik: Korisnički priručnik | Jednofazni hibridni inverter niskog napona (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trofazni | 2 MPPT | Hibridni pretvarač | Podržana LV baterija --> Veza na korisnički priručnik: Korisnički priručnik | Trofazni hibridni inverter niskog napona (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trofazni | 2 MPPT | Hibridni pretvarač | Podržana HV baterija --> Veza na korisnički priručnik: Korisnički priručnik | Trofazni hibridni inverter visokog napona (HV)

Važna informacija!:

Ako je odabrana instalacija za Niski napon (LV), za pristup Modbus sučelju može se koristiti samo RTU veza.

Ako je odabrana instalacija za Visoki napon (HV), također se može koristiti Solarman ("dongle") s Modbus TCP/IP za pristup Modbus sučelju.



1. Fizička veza između Reduxi i Deye Hybrid pretvarača

Za povezivanje Reduxi kontrolera na Hybrid Inverter Deye, RS-485 fizička serijska veza s obje strane mora biti ispravno postavljena.



1.1 Strana kontrolera Reduxi RS-485 veze

Svim relevantnim informacijama o povezivanju može se pristupiti na stranici Reduxi Controller pod točkom 2.3.4 Komunikacijska sučelja.



1.2 Hibridni pretvarač strana RS-485 serijske veze

Hibridni Inverter Deye koristi RJ-45 konektor za fizičko povezivanje na Modbus port. Priručnici daju informacije o tome gdje se nalaze priključci.



Jednofazni hibridni pretvarač NN:

• Prava slika za jednofazni hibridni pretvarač koja pokazuje gdje se nalazi ModBUS priključak u hibridnom pretvaraču na sklopnoj ploči. Dodatno, slika za ispravno ožičenje data je desno, VAŽNO.



Trofazni hibridni pretvarač NN:

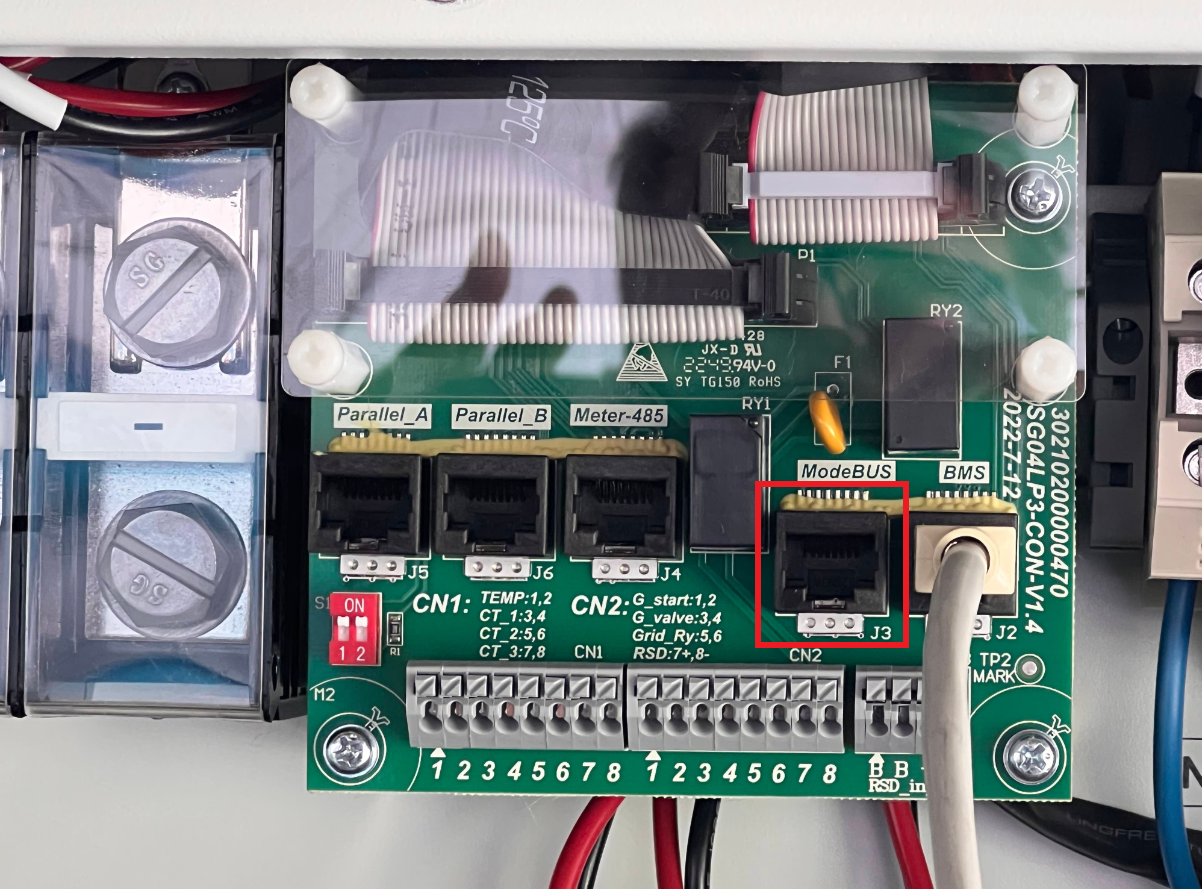

• Prava slika za trofazni hibridni pretvarač LV pokazuje gdje se nalazi ModBUS priključak u hibridnom pretvaraču na sklopnoj ploči. Dodatno, slika za ispravno ožičenje data je desno, VAŽNO.



Trofazni hibridni pretvarač HV:

• Shematska slika (iz priručnika) za trofazni visokonaponski hibridni pretvarač +, koja pokazuje gdje se ModBUS priključak nalazi u hibridnom pretvaraču na sklopnoj ploči.



2. Dodajte novi uređaj (Hybrid Inverter Deye) u Reduxi Controller

Nakon što je fizička veza postavljena na obje strane, može se izvršiti dodavanje i testiranje komunikacije hibridnog pretvarača.



2.1 Dodajte uređaj

Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb Dodaj uređaj.

2.2 Odaberite uređaj koji želite dodati

U prvom koraku odaberite osnovne postavke:

• Odaberite vrstu uređaja: Hibridni pretvarač,
• Odaberite vrstu: Deye Hybrid Inverter 3P ili Deye Hybrid Inverter High Voltage 3P,
• I definirati ime.

2.3 Komunikacijski kanal i konfiguracija uređaja.

U drugom koraku potrebno je ispravno postaviti komunikacijske parametre koji su podijeljeni u dva dijela.

• Prvi dio je namijenjen za Modbus (RTU) postavke, zadane postavke prikazane su na slici ispod.

• Drugi dio namijenjen je Modbus (RTU) postavkama (ID Modbus jedinice) i dodatnim opcijama označenim plavim pravokutnikom.

U dodatnoj opciji potrebno je definirati:

• ID Modbus jedinice: upišite slave ID s ModBUS uređaja
• CT/metar: unutarnji/vanjski CT ili mjerač
• PV: da/ne
• Baterija: da/ne



2.4 Test komunikacije

Nakon dovršetka komunikacijskog kanala i postavki konfiguracije uređaja, test radi li komunikacija može se izvesti pomoću gumba Testiraj komunikaciju.

Odgovor se može kategorizirati u dva komunikacijska odgovora:

1. slučaj: komunikacija radi ispravno

Slučaj 2: Komunikacija ne radi ispravno

Ako komunikacija ne radi, pokušajte s različitim Modbus postavkama ili provjerite fizičku vezu.



2.5 Napredne postavke

Treći korak je namijenjen postavljanju naprednih postavki prema vašim specifičnim postavkama (situacija na lokaciji) i kliknite na gumb "Gotovo" koji se nalazi dolje desno iza svih polja za unos.



2.6 Napredne postavke po dijelovima

Polje za unos	Obrazloženje
Želite li postaviti interval spremanja podataka?	Definirajte željeni interval spremanja, postavljen na Reduxi Controlleru. Na temelju definiranog intervala spremanja podaci će se pohraniti u lokalnu bazu podataka na Reduxi Controlleru. Očitavanje i pisanje podataka vrši se na temelju "Kašnjenja čitanja" i "Kašnjenja pisanja" koje je prema zadanim postavkama postavljeno na 1000 ms. Interval spremanja definira da će se za svaki, tj.: 1-minutni pročitani ili zapisani podaci (svakih 60 pročitanih ili zapisanih podataka) pohraniti u bazi podataka Reduxi Controller.   Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li postaviti odgodu čitanja?	Definirajte interval učestalosti očitavanja podataka s uređaja.   Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li postaviti odgodu pisanja?	Definirajte interval učestalosti upisa podataka na uređaj.   Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li postaviti ograničenja i mogućnosti proizvodnje električne energije?	Definirajte donju i gornju granicu za proizvodnju električne energije (kW). Nakon postavljanja ograničenja, pretvarač će proizvoditi energiju ako je proizvodnja energije unutar ograničenja, u suprotnom, pretvarač neće proizvoditi nikakvu energiju.    Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li postaviti ograničenja potrošnje energije i mogućnosti?	Definirajte donju i gornju granicu potrošnje energije (kW). Nakon postavljanja ograničenja, pretvarač će trošiti energiju koja se koristi za punjenje baterije ako je potražnja za snagom unutar ograničenja, u suprotnom, pretvarač neće puniti bateriju.    Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li postaviti kapacitet baterije?	Za sve hibridne pretvarače Deye kapacitet baterije dobiva se izravno od hibridnih pretvarača. U tom slučaju, automatski parametar kapaciteta baterije bit će očitan iz Hybrid Invertera i pohranjen u lokalnoj bazi podataka.   Odaberite YES ako želite promijeniti ono što piše na pretvaraču.
Želite li postaviti min. baterija SOC?	Za sve Deye hibridne pretvarače min. baterijski SOC izravno se dobiva od hibridnih pretvarača. U ovom slučaju parametar min. SOC baterije će se očitati iz hibridnog pretvarača. Promjene od min. ograničenje SOC baterije još uvijek se može izvesti promjenom polja za unos na DA i postavljanjem min. baterija SOC.   Odaberite DA ako želite promijeniti zadanu vrijednost.  Napomena: Provjerite vaše jamstvo, ako jamstvo još uvijek vrijedi u slučaju promjene ovog parametra.
Želite li postaviti maks. baterija SOC?	Za sve Deye hibridne pretvarače max. baterija SOC se izravno dobiva od Hybrid Inverters. U ovom slučaju, parametar od max. SOC baterije će se očitati iz hibridnog pretvarača. Promjene na maks. ograničenje SOC-a baterije još uvijek se može izvršiti promjenom polja za unos na DA i postavljanjem maksimalnog SOC-a baterije.   Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li ograničiti komunikaciju s uređajem na samo za čitanje?	Komunikacija se odvija na dva načina (ČITAJ, PIŠI), ako je polje za unos postavljeno na NE omogućena je opcija čitanja i pisanja. U slučaju da je polje za unos postavljeno na DA, omogućena je opcija samo za čitanje.    Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li obrnuti smjer uvoza i izvoza energije?	U slučaju da protok energije ima krivi predznak, prikazujući uvoz umjesto izvoz energije, možete promijeniti ovaj predznak uključivanjem ove funkcije.   Odaberite DA ako želite promijeniti zadanu vrijednost.
Želite li isključiti uređaj iz sažetka?	Podaci s uređaja prikazuju se na početnoj stranici i prikazuju tijek potrošnje i proizvodnje energije. Ako je polje za unos postavljeno na DA, svi podaci koji se prikazuju na početnoj stranici bit će isključeni iz vizualizacija toka snage. Odnosno: PV, baterija, au nekim slučajevima i grid mjerač (ako nije instaliran nijedan drugi grid mjerač) bit će isključeni i neće biti prikazani u sažetku. Odaberite DA ako želite promijeniti zadanu vrijednost.
L1,L2,L3 je spojen na glavni dovod	U slučaju, ako L1 nije spojen na L1 glavni dovod, potrebno je odabrati pravi glavni dovod (L2 ili L3). U slučaju, ako L2 nije spojen na L2 glavni dovod, potrebno je odabrati pravi glavni dovod (L1 ili L3). U slučaju, ako L3 nije spojen na L3 glavni dovod, potrebno je odabrati pravi glavni dovod (L1 ili L2).   U slučaju jednofaznog uređaja, možete odabrati nije spojen za L2 i L3, i odabrati pravi glavni izvor (L1,L2,L3) na L1.



3. Vrsta kontrole

Različite vrste kontrole utječu na način na koji Reduxi kontroler upravlja odabranim uređajem. Vrsta kontrolemože se pronaći ispod stabla izbornika na lijevoj strani zaslona gdje kliknete na uređaj, kako biste proširili stablo izbornika, a zatim odaberite uređaj. Ako uređaj ima mogućnost kontrole tada će kartica Control type biti vidljiva ispod kartice zadnjeg mjerenja.

Ovisno o vašem odabiru u prozoru Control type, korisnik može birati između automatskog ili ručnog načina rada.

Vrsta kontrole:

• Automatski: U automatskom načinu rada, sva ograničenja snage (potrošnja i proizvodnja na mreži) za pretvarač dobivaju se izravno iz korisnički definirane strategije. Da biste naučili kako ispravno postaviti strategije, pročitajte poseban članak dostupan ovdje: Kako ispravno postaviti strategije.
• Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. Nakon što korisnik odabere ručni način rada, četiri dodatne opcije postaju dostupne (Maks. proizvodnja, Vlastita potrošnja, Maks. potrošnja, Vrhunac brijanja).

3,1 Maks. proizvodnja

Maksimalna proizvodnja namijenjena je situacijama u kojima korisnik izabire izvesti što više energije u mrežu iz fotonaponske ili baterijske pohrane.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama dvaju parametara na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je 0
• ili
• PV proizvodnja manja je od ograničenja aktivne snage izvoza mreže
• i
• SOC za skladištenje baterije je iznad minimalnog SOC-a

tada će se pohrana baterije isprazniti kako bi se doseglo ograničenje aktivne snage izvoza mreže.



2. Slučaj je kada ima dovoljno PV proizvodnje:

• PV proizvodnja pokriva potrošnju zgrada
• i
• PV proizvodnja veća je od granice izvozne aktivne snage mreže
• i
• SOC za skladištenje baterije je ispod maksimalnog SOC-a

tada će se baterijska pohrana puniti premašenom snagom, sve dok baterijska pohrana ne dosegne maksimalni SOC.

Kada pohrana baterije dosegne maksimalni SOC, PV proizvodnja bit će ograničena tako da ne premaši ograničenje aktivne snage za izvoz mreže.

Nakon završetka PV proizvodnog dana, ponovno 1. koristi se slučaj.

Imajte na umu: Kada maks. proizvodnja je odabrana kao preferirani način rada u Reduxiju, faze možda neće biti jednako opterećene, tj. izvezena snaga varira ovisno o fazi. To se događa kada je višak energije dostupan na lokaciji (zgrada) i odabrana je tzv. "Prvo prodaj" opcija za način rada u hibridnom pretvaraču. Ovdje bismo željeli naglasiti da ovaj način rada NE nudi fazno balansiranje snage.

3.2 Vlastita potrošnja

Vlastita potrošnja je namijenjena situacijama kada korisnik ima za cilj uskladiti izvoz i uvoz tako da neto zbroj bude jednak nuli. Reduxi kontroler prati neto potrošnju mreže i proizvodnju, izračunava razliku između njih i djeluje u skladu s tim.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama dvaju parametara na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je 0
• ili
• PV proizvodnja manja je od potrošnje zgrade
• i
• SOC za skladištenje baterije je iznad minimalnog SOC-a

tada će se pohrana baterije isprazniti kako bi se postigla nulta vrijednost aktivne snage mreže. Reduxi kontroler će isprazniti akumulator kako bi pokrio potrošnju zgrade.



2. Slučaj je kada ima dovoljno PV proizvodnje:

• PV proizvodnja pokriva proizvodnju zgrada
• i
• PV proizvodnja veća je od granice izvozne aktivne snage mreže
• i
• SOC za skladištenje baterije je ispod maksimalnog SOC-a

tada će se baterijska pohrana puniti premašenom snagom sve dok baterijska pohrana ne dosegne maksimalni SOC.

Kada pohrana baterije dosegne maksimalni SOC, PV proizvodnja bit će ograničena tako da ne premaši ograničenje aktivne snage za izvoz mreže.

Nakon završetka PV proizvodnog dana, ponovno 1. koristi se slučaj.



3.3 Maksimalna potrošnja

Maksimalna potrošnja namijenjena je situacijama kada se korisnik odluči uvesti što više energije iz mreže. Ovaj način rada obično se koristi u kombinaciji s EVSE (Electric Vehicle Supply Equipment) i BSEE (Battery Storage Energy Equipment), omogućujući korisniku povećanje snage na zahtjev.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama u dva parametra na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada je potrošnja zgrade manja od ograničenja aktivne snage uvoza mreže:

• Potrošnja zgrade manja je od ograničenja aktivne snage uvoza mreže
• ili
• SOC za skladištenje baterije je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se pohrana baterije i EV početi puniti kako bi se doseglo ograničenje aktivne snage uvoza mreže dok se ne dosegne maksimalna pohrana baterije ili SOC baterije EV.

2. Slučaj je kada imamo PV proizvodnju:

• PV proizvodnja je veća od 0
• ili
• Potrošnja zgrade manja je od ograničenja aktivne snage uvoza mreže
• ili
• SOC za skladištenje baterije je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se sva energija proizvedena iz PV-a prvo koristiti ili putem EVSE-a ili baterije. Kada se dostignu oba maksimalna SOC, tada će se energija slati u mrežu, ali još uvijek ne više od postavljenog ograničenja aktivne snage za izvoz mreže. Skladištenje baterije neće se isprazniti dok ne dođe. Potrošnja zgrade neće biti veća od PV proizvodnje.



3.4 Vrhunsko brijanje

Peak shaving namijenjen je situacijama u kojima korisnik odluči ograničiti aktivnu snagu uvoza mreže kada se dosegne ograničenje. Ograničenje aktivne snage uvoza mreže je važno, postavite pomoću dva parametra na desnim karticama koji definiraju "Izvoz mreže /uvoz ograničenja aktivne snage"

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama u dva parametra na desnim karticama "Ograničenja snage izvoza/uvoza mreže".

1. Potrošnja zgrade slučaja manja je od aktivne snage uvoza mreže:

• PV proizvodnja je manja od 0 ili jednaka 0
• ili
• Potrošnja zgrade veća je od ograničenja aktivne snage uvoza mreže
• i
• EV se puni
• i
• Skladištenje baterije je iznad minimalnog SOC-a

Zatim će se pohrana baterije početi prazniti kako bi se pokrila energija za punjenje EV-a kako ne bi prešla ograničenje aktivne snage uvoza mreže.

Ako nema pohrane baterije, tada će se snaga EV punjača smanjiti da ne prijeđe ograničenje aktivne snage uvoza mreže.

Baterija će se puniti kada se dosegne ograničenje aktivne snage izvoza mreže i kada će biti dovoljna PV proizvodnja.



4. Očitavanja s uređaja

Ova točka je namijenjena korisniku za posljednju provjeru rade li uređaj i veza ispravno. Očitavanja i postavke prikazane su pod Uređaj/"naziv uređaja"/Posljednje mjerenje, slika ispod.



Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti i kontrolirati putem cloud aplikacije Reduxi.
