Reduxi P1-WiFi pretvarač se koristi za dobivanje poruka od različitih mjerača energije kao što su Iskraemeco AM550, Sagemcom T211 i drugih P1 brojila
Slika: P1 port Iskraemeco AM550 Slika: Poklopac za P1 port Sagemcom T211
1. Fizička veza između P1 priključka i Reduxi pretvarača
Psihička veza se uspostavlja RJ-12 kabelom, koji se također koristi za napajanje P1-WiFi pretvarača. Nije potrebno dodatno napajanje. RJ-12 kabel dio je isporuke P1-WiFi pretvarača.
1.1 Fizička veza za Iskraemeco AM550:
Priključak P1 nalazi se u gornjem desnom kutu mjerača energije AM550. Spojite Iskraemeco AM550 brojilo s RJ12 kabelom na Reduxi pretvarač preko P1 priključka. U paketu s Reduxi Converterom dolazi kabel. Zeleni LED odozgo trebao bi početi svijetliti.
Napomena, u praksi, električni razdjelnici (DSO) dopuštaju nekriptiranu komunikaciju. Međutim, neki mjerači energije i dalje koriste šifriranu vezu. Bez ključeva za enkripciju možete testirati radi li veza između Iskraemeco AM550 i Reduxi Controllera. Dobit ćete informaciju radi li komunikacija (podaci se primaju). Ako ključevi nisu uneseni, podaci se ne mogu pretvoriti u mjerenje, ali barem možete vidjeti radi li fizička komunikacija. Ključeve možete dodati kasnije putem daljinske veze s Reduxi kontrolerom ili (preporučeno) traženjem od distributera električne energije da koristi nekriptiranu vezu.

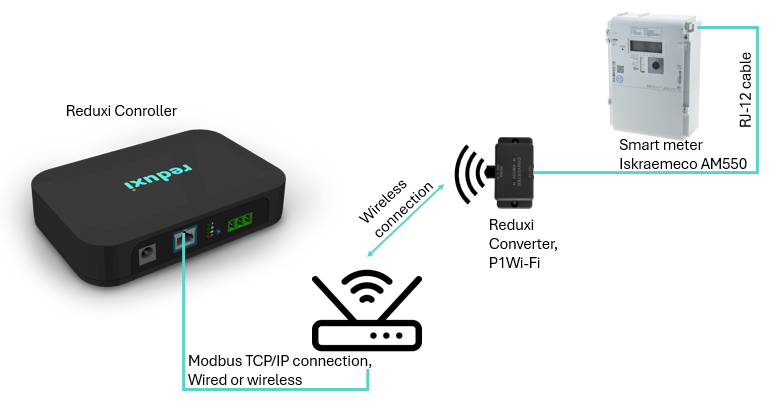

1.1.1 Bežična veza s Reduxi kontrolerom
Za detalje također pogledajte Reduxi Converter P1 WiFi

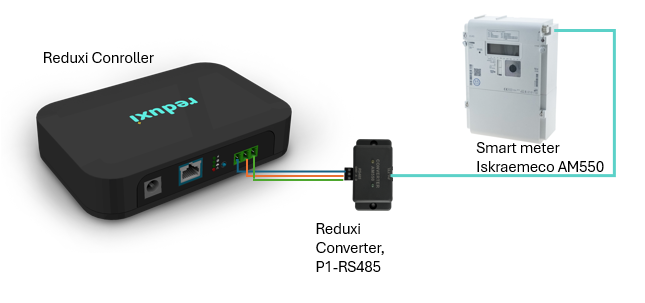

1.1.2 Žičana veza izravno na Reduxi kontroler
Ova opcija je prisutna u slučaju žičane RS485 veze

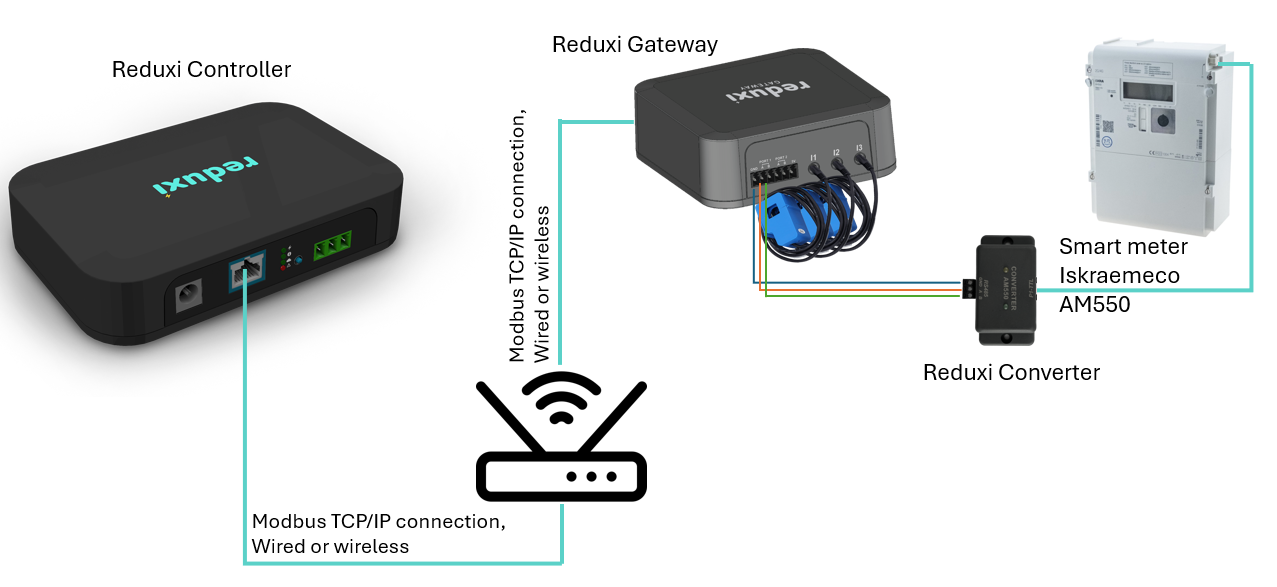

1.1.3 Fizička veza na Reduxi Gateway i veza putem Modbus TCP/IP na
Reduxi kontroler
Ova opcija je prisutna u slučaju žičane RS485 veze
1.2 Fizička veza za Sagemcom T211:

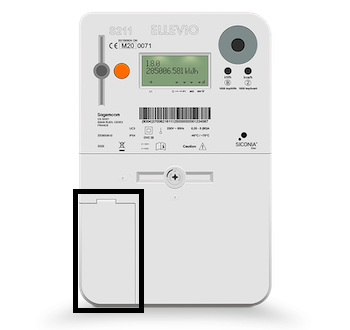

P1 priključak nalazi se u donjem lijevom kutu ispod plastičnog poklopca Sagemcom T211. Povežite P1 priključak Sagemcom T211 mjerača s RJ12 kabelom na Reduxi pretvarač. U paketu s Reduxi Converterom dolazi kabel. Zeleni LED odozgo trebao bi početi svijetliti.
Veza između Smartmeter Sagemcom T211 i Reduxi Controllera uspostavlja se na isti način kao što je opisano u točkama za Iskraemeco:
- 1.1.1 Bežična veza s Reduxi kontrolerom
- 1.1.2 Žičana veza izravno na Reduxi kontroler
- 1.1.3 Fizička veza na Reduxi Gateway i veza putem Modbus TCP/IP na
2. Spojite P1 Wi-Fi na Reduxi kontroler
Za prvu konfiguraciju morate povezati Reduxi Converter s Reduxi Controllerom koristeći WiFi (TCP/IP) vezu. Za više informacija, molimo slijedite Reduxi Converter P1 WiFi

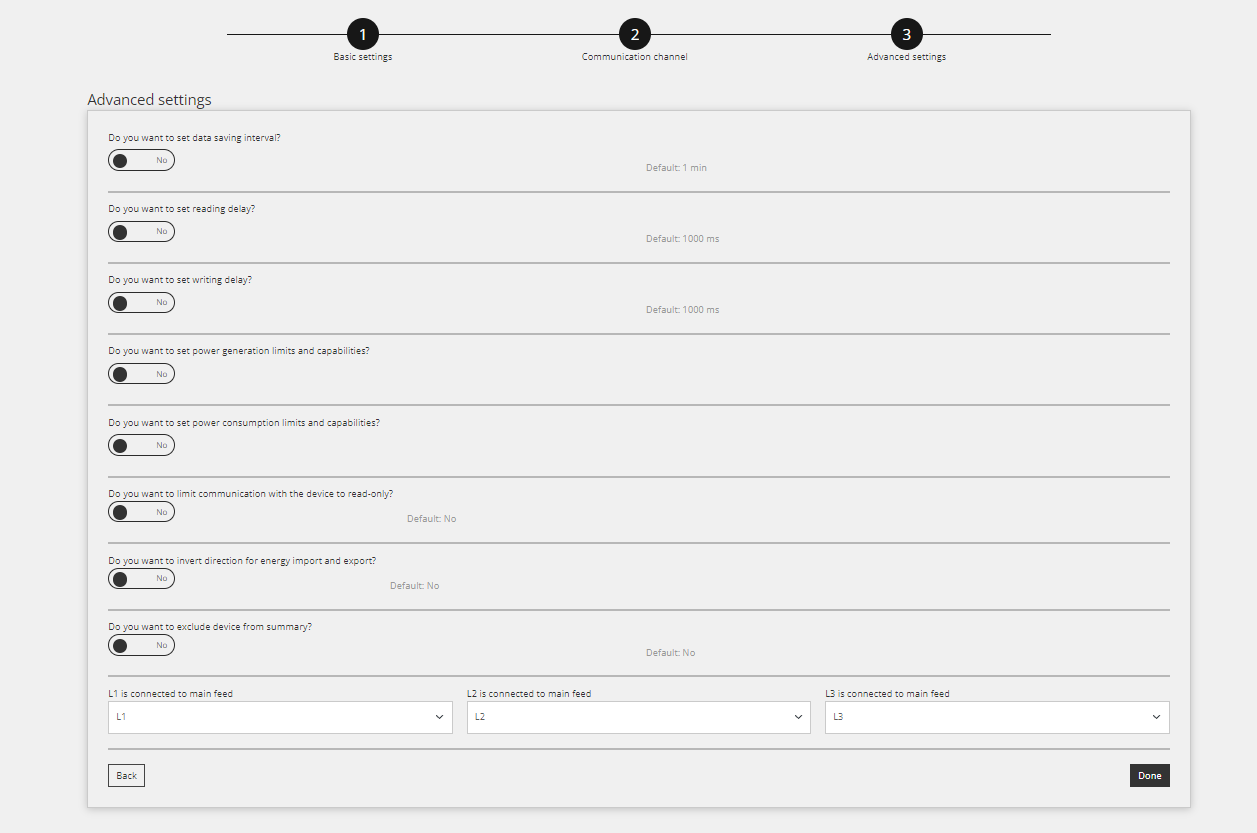

Napredne postavke
Ispunite napredne postavke i odaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati ovisno o potrebama lokacije. Nakon što ste gotovi, kliknite gumb "Gotovo" dolje desno od zaslona.

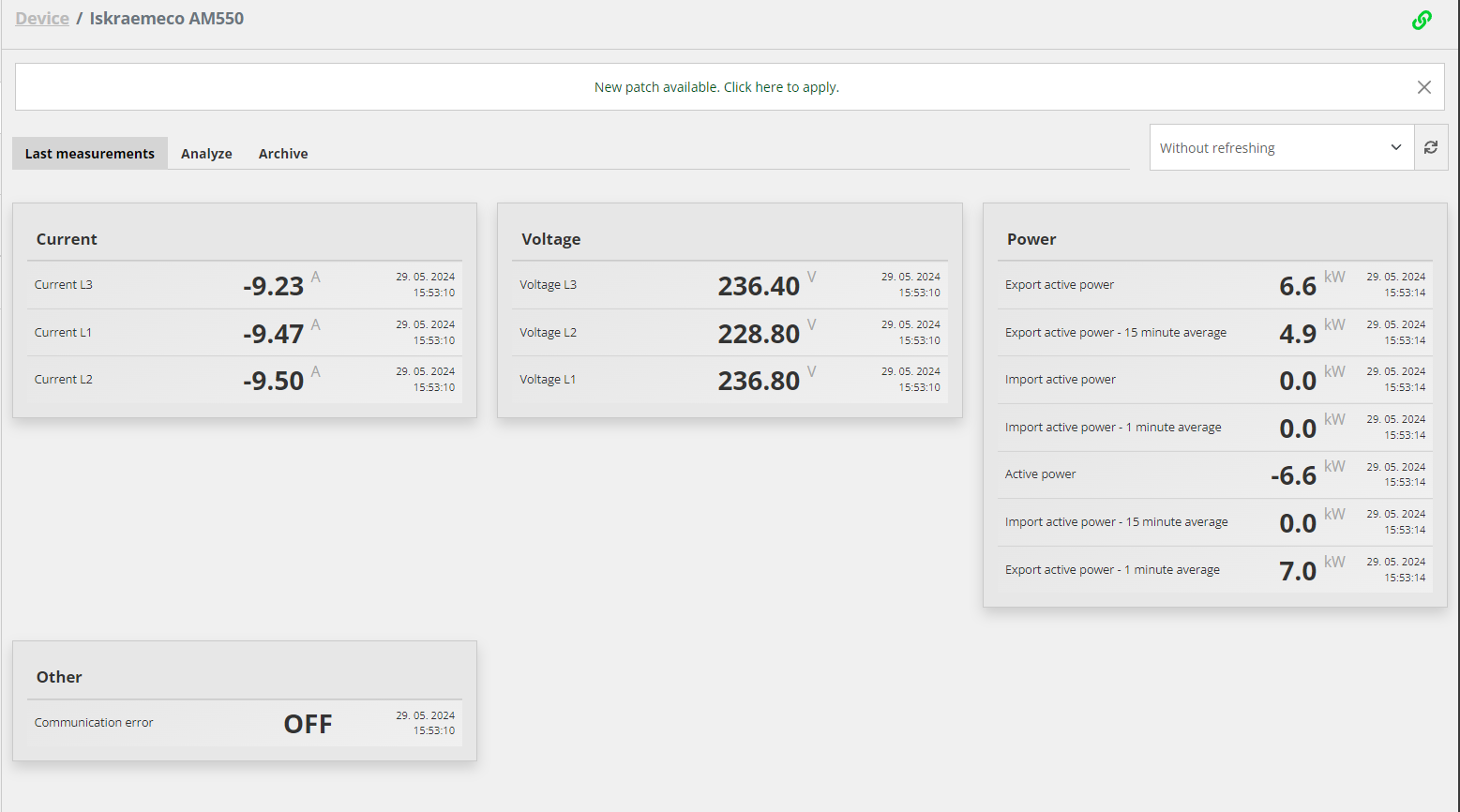

Zadnje mjerenje
Nakon uspješno uspostavljene komunikacije s uređajem, možemo napraviti dodatni test provjerom vrijednosti na uređaju. To činimo klikom na odabir uređaja na početnom ekranu, gdje u strukturi stabla odabiremo novo dodano mjerilo energije.
Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti i kontrolirati putem cloud aplikacije Reduxi.
