SG kontakti reguliraju toplinsku pumpu preko izlaza releja Reduxi Gateway. Koristeći fleksibilne dizalice topline, možemo smanjiti troškove električne energije za 30%.

1. Komponente za uspostavljanje veze između Reduxi kontrolera i Kronoterm dizalica topline

Za uspostavljanje veze između Reduxi regulatora i Kronoterm dizalice topline potrebno nam je:

1. Vratio sam Kontrolor
2. Reduxi Gateway s 3x30 senzora struje

Za puštanje toplinske pumpe u rad potrebno je Reduxi regulatoru dodati Reduxi Gateway uređaj. Povezivanje može biti bežično (WLAN) ili žično putem UTP kabela (LAN). Više o povezivanju možete pronaći na poveznici Gateway to Controller. Reduxi Gateway s 3x30 strujnih senzora sadrži tri strujna senzora, koji se koriste za pokrivanje faznih vodiča dizalice topline, i dva relejna izlaza, koji su fizički spojeni na SG-ready kontakt dizalice topline.

Simbolična slika cijelog spoja od regulatora do dizalice topline:

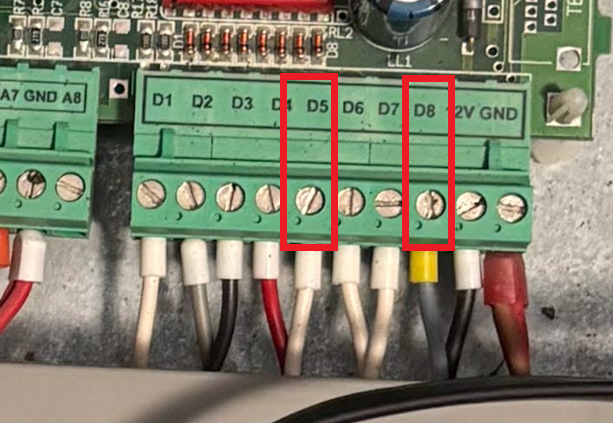

Za fizičko spajanje releja na dizalicu topline potrebno je provjeriti gdje se nalaze SG kontakti na krugu toplinske pumpe, kao što je prikazano na donjoj slici za primjer SG kontakata Kronoterm dizalice topline.

SG kontakt na digitalnom ulazu D5 je namijenjen smanjenju rada dizalice topline.

SG kontakt na digitalnom ulazu D8 služi za povećanje rada dizalice topline.

2. Povezivanje Reduxi Gatewaya s lokalnom internetskom mrežom

• Uključite AC-DC adapter u Reduxi Gateway, a zatim uključite adapter u struju. Prva LED dioda odozgo trebala bi početi svijetliti zeleno.
• Idite na mrežne postavke svojih WiFi mreža na svom mobilnom uređaju ili računalu i spojite se na bežičnu mrežu "Gateway".
• Ako se skočni prozor ne pojavi automatski, otvorite svoj preglednik i idite na http://gateway.local
• Za prijavu koristite korisničko ime "admin" i lozinku "admin".
• Postavite žičanu ili bežičnu mrežu i povežite Reduxi s lokalnom mrežom (preporučujemo postavljanje statičke IP adrese).
  • Postavite žičanu mrežu ako koristite Ethernet kabel za povezivanje s lokalnom mrežom.
  • Ako koristite WiFi mrežu za povezivanje s lokalnom mrežom, postavite bežičnu mrežu.
• Kliknite "spremi" i sada povežite svoj mobilni telefon ili računalo na istu žičanu ili bežičnu lokalnu mrežu na koju ste prethodno spojili Reduxi Gateway.
• Reduxi kontroler mora biti prethodno povezan i spojen na lokalnu internetsku mrežu ( Reduxi kontroler).
• Slijedite sljedeća poglavlja za spajanje relejnih izlaza i instaliranje senzora struje.

3. Povezivanje Reduxi gateway releja na SG kontakte

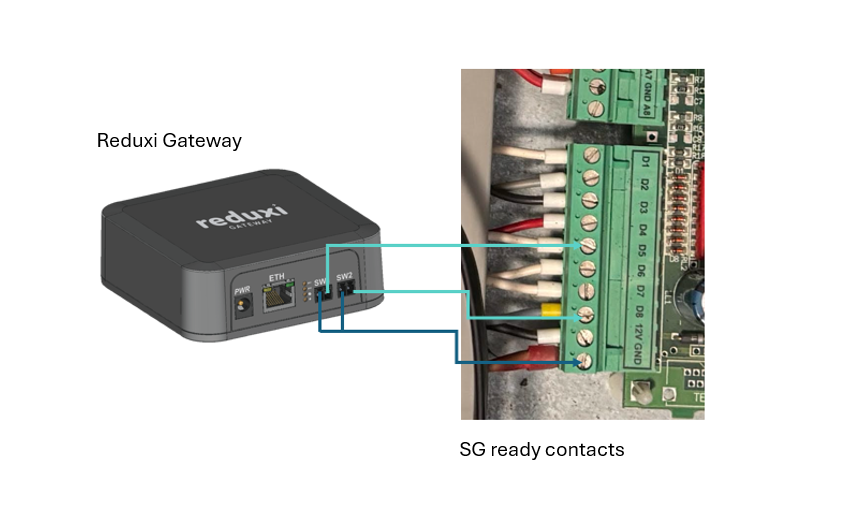

Relejni izlazi s Reduxi gatewaya spojeni su na SG kontakte kao što je prikazano na simboličnoj slici ispod.

Warning: The Reduxi Gateway device allows the use of relay outputs that are permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of heat pump Kronoterm, we use NO contacts.

4. Reduxi Gateway strujni senzori

Strujni senzori služe za kontrolu protoka električne energije dizalice topline, pri čemu se u realnom vremenu mjeri snaga dizalice topline. Senzori struje uključeni su u komplet s Reduxi Gateway uređajem i potrebno ih je spojiti na tri ulaza za svaku fazu, kao što je prikazano na slici ispod.

Senzor struje pokriva pojedinačnu fazu (L1, L2, L3) dizalice topline, slika ispod:

5. Dodavanje dizalice topline kao novog uređaja putem Reduxi konfiguratora.

Za dodavanje nove dizalice topline kao uređaja ili za uređivanje postojeće dani su sljedeći koraci za koje je prikazana pojedinačna točka.

5.1 Dodavanje uređaja

Log in locally to the Reduxi configurator application on the controller and press the Add device button.

5.2 Odaberite uređaj koji želite dodati

U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: HVAC,
• Savjet: Redxi mjerač
• Naziv: Navedite naziv uređaja.

5.3 Osnovne postavke

Izbornik osnovnih postavki daje tri opcije, ispunite polja kao što je prikazano na slici ispod i imenujte posljednje polje kako želite.

5.4 Komunikacijski kanal

Prvi dio komunikacijskog kanala namijenjen je povezivanju s Reduxi Gateway uređajem. Ispunite polja kao što je prikazano na slici ispod (automatski se popunjavaju).

Objašnjenje svake postavke drugog dijela Komunikacijskog kanala:

Drugi dio komunikacijskog kanala namijenjen je trenutnim postavkama senzora Reduxi Gateway uređaja, gdje biramo "Auto detect from gateway" za sve trenutne senzore.

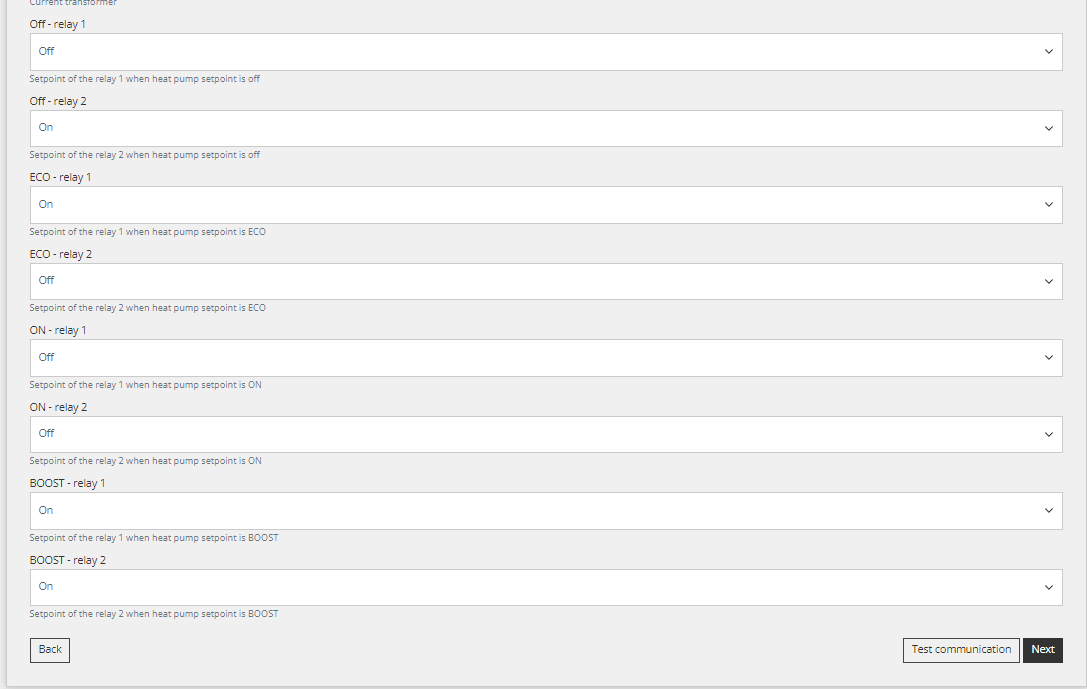

Zatim postavite stanja OFF, ECO, ON i BOOST toplinske pumpe, koja su definirana stanjima releja na Reduxi Gateway uređaju. Moramo definirati 4 različite kombinacije ili 8 različitih postavki rasporeda releja.

5.5 Test komunikacije

Provjera komunikacije provodi se pomoću tipke "Test komunikacije" koja se nalazi u donjem desnom dijelu iza svih polja parametara komunikacijskog kanala.

Komunikacijski test može dati dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

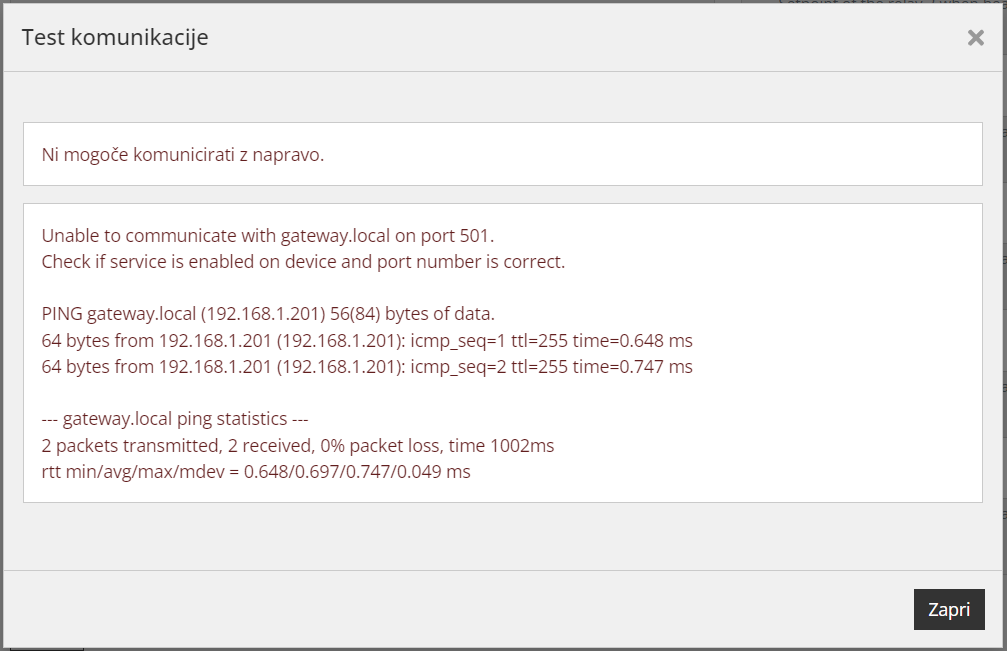

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Napredne postavke

Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je instaliran Reduxi kontroler. After finishing all the advanced settings, press the "Done" button on the lower right side.

5.7 Zadnja mjerenja

Nakon uspješno uspostavljene komunikacije s uređajem, kao dodatni test možemo provjeriti vrijednosti na uređaju. To činimo klikom na odabir uređaja na početnom ekranu, gdje u strukturi stabla biramo novu dodanu dizalicu topline.

Ako želimo da se uređajem upravlja strategijom, način upravljanja mora biti postavljen na "Automatski", ali ako se prebacimo na ručni način rada, možemo testirati rad različitih stanja.

After successfully adding the device and checking the values, the device can be inspected and controlled via the Reduxi application.
