1. Uvod u Reduxi Gateway

Reduxi Gateway može se koristiti kao mjerni uređaj pomoću strujnih senzora, upravljivi uređaj za povezivanje kontakata Smart Grid ili slično, ili osnovni pristupnik za pretvaranje RS485 signala u TCP/IP.

Reduxi Gateway je dodatni uređaj za Reduxi kontroler koji služi kao primarna logička jedinica. Reduxi Gateway nudi dva RS485 porta, tri ulaza za strujne senzore i dva relejna izlaza. Može se spojiti na lokalnu mrežu koristeći Ethernet kabel ili WiFi. Uz Reduxi Gateway RS485 signal se može pretvoriti u TCP/IP. S ovom funkcionalnošću stari uređaji koji ne podržavaju TCP/IP postaju dostupni lokalnoj mreži (LAN, WLAN), nadalje, konverzija na TCP/IP postaje korisna prilikom povezivanja na uređaj koji želite izmjeriti previše komplicirano, umjesto toga Reduxy Gateway postavljen je blizu uređaja za povezivanje putem RS485 i komunikaciju s Reduxi Controllerom putem TCP/IP-a.

Pomoću strujnih senzora možete koristiti Reduxi Gateway kao mjerač, mjereći potrošnju energije mjerenog uređaja hvatanjem faznih linija uređaja sa strujnim senzorima. Reduxi Gateway mjeri trenutni protok (apsolutnu vrijednost, bez poznavanja smjera protoka) i koristi 230V kao zadani napon ili uzima napon po fazi od jednog od uređaja spojenih na Reduxi kontroler koji će osigurati mjerenje napona.

Putem relejnog izlaza, Reduxi Gateway omogućuje kontrolu uređaja koji podržavaju ON/OFF regulaciju, što znači da ih Reduxi Gateway može isključiti ili uključiti. Jedan od slučajeva korištenja je Smart Grid ili EVU kontakt, gdje možete kontrolirati dizalice topline smanjujući ili povećavajući njihovu potrošnju. Također se može koristiti za druge primjene, gdje se koristi osnovna regulacija uređaja za uključivanje/isključivanje .

Pristup korisničkom priručniku može se pronaći: Reduxi Gateway priručnik



1.1 Indikacijske lampice Reduxi Gatewaya

Za brzi pregled stanja rada Reduxi Gatewaya, daju se svjetlosne indikacije:

Objašnjenje svakog svjetla:

• LED 1:
  • zeleno = napajanje UKLJUČENO
  • plavo = spojen na internet
  • crveno= pogreška, bijelo = ažuriranje/resetiranje

• LED 2:
  • zeleno treperi = očitavanje na PRIKLJUČKU 1
  • plavo treptanje = pisanje na PORT 1

• LED 3:
  • zeleno trepće = očitavanje na PORTU 2
  • plavo treperi = piše na PORT 2

• LED 3:
  • žuto = Modbus komunikacija

• LED 4:
  • zeleno = relej 1 UKLJUČEN
  • bule = relej 2 ON
  • tirkizno = relej 1 i relej 2 UKLJUČENI



Simbolična slika Reduxi gatewaya:

2. Prvo spajanje na Reduxi Gateway

Reduxi Gateway nudi dvije mogućnosti povezivanja, prva je spajanje Ethernet kabelom izravno na mrežu (LAN), a druga je povezivanje na pristupnu točku Reduxi Gatewaya.



2.1 Žičana veza

Fizički spojite Reduxi Gateway na lokalnu mrežu (LAN), na internetski preklopnik ili usmjerivač. Najprije provjerite je li Reduxi Gateway uključen u napajanje, koje je uključeno u Reduxi Gateway paket isporuke. Nakon povezivanja na LAN, Reduxi Gateway konfigurator trebao bi se pojaviti ("skočni prozor") automatski u vašem zadanom pregledniku, u slučaju da ne slijedi upute od 2.3 Prijavite se na Reduxi Gateway Configurator.

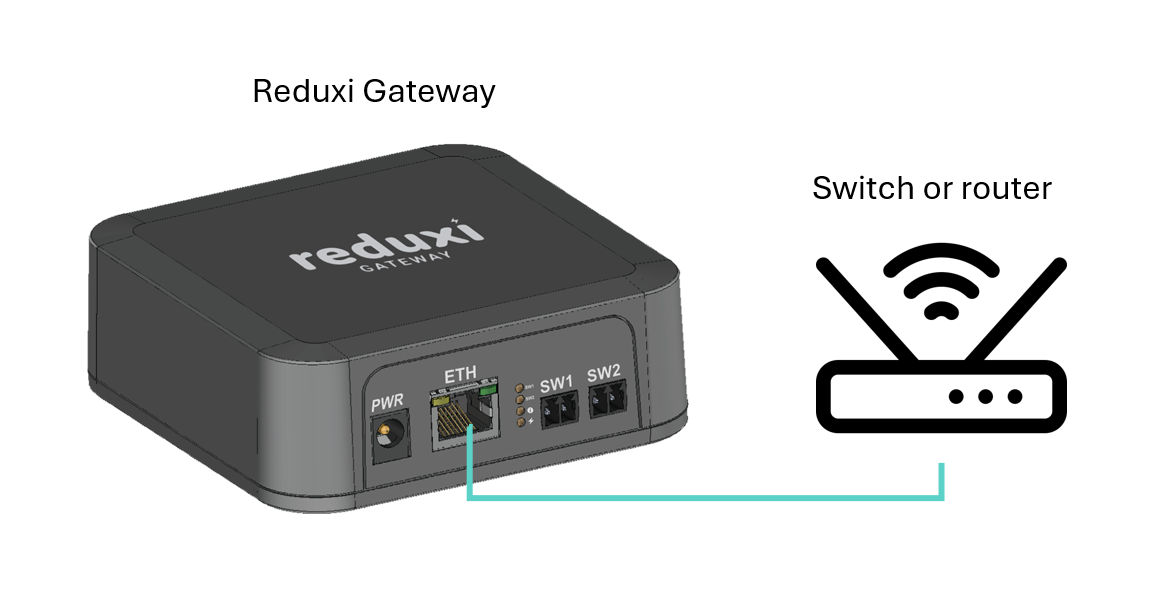

Simbolična slika veze Reduxi Gatewaya s preklopnikom/usmjerivačem:



2.2 Bežična veza

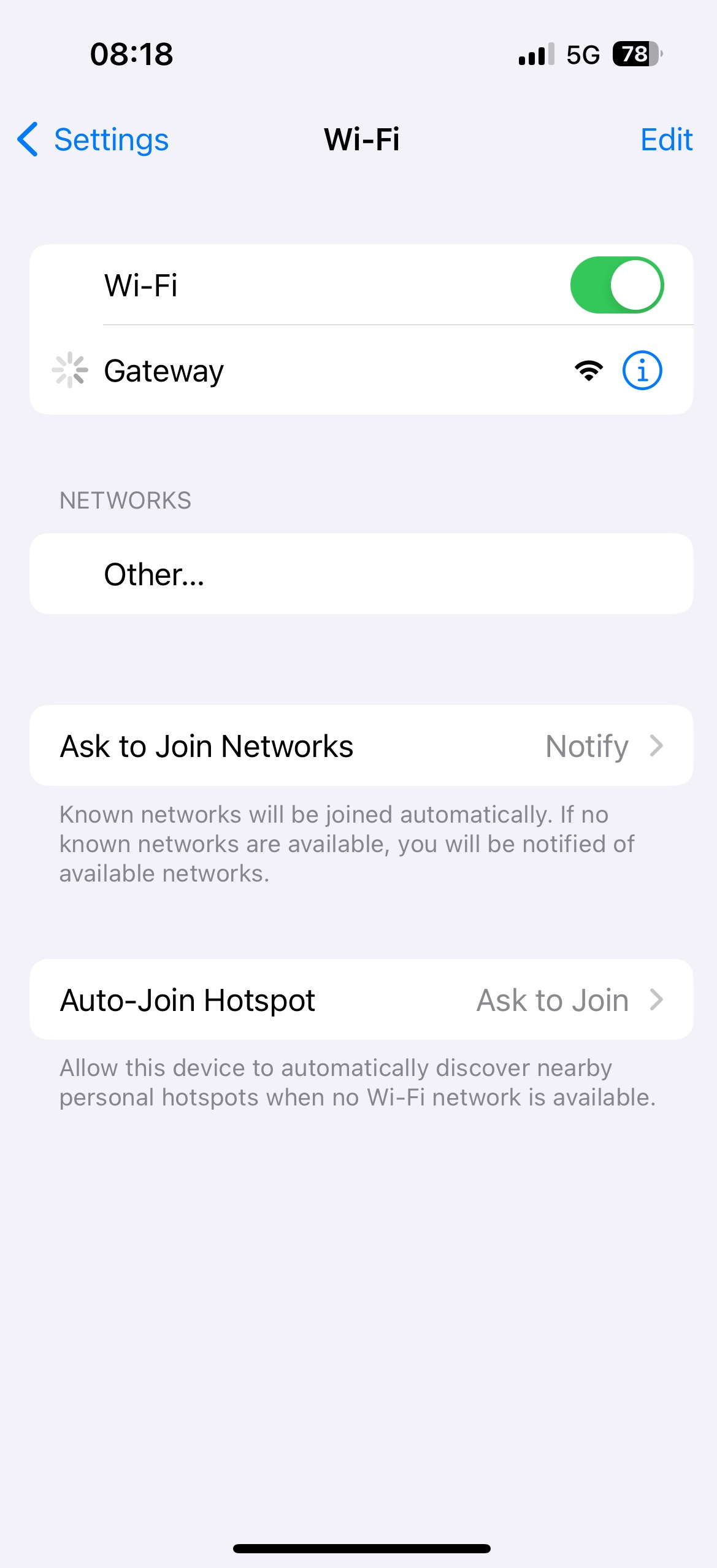

Za povezivanje na Wi-Fi pristupnu točku Reduxi Gatewaya provjerite dostupni Wi-Fi na svom pametnom telefonu ili osobnom računalu.

Wi-Fi SSID je "GATEWAY", NIJE potrebna lozinka za povezivanje na ovu WiFi mrežu. Nakon povezivanja na WiFi, Reduxi Gateway konfigurator trebao bi se pojaviti ("skočni prozor") automatski u vašem zadanom pregledniku, u slučaju da se ne otvori, slijedite upute od 2.3 Prijavite se na Reduxi Gateway Konfigurator.



2.3 Prijavite se u Reduxi Gateway Configurator

Nakon povezivanja na WiFi ili LAN, konfigurator bi se trebao automatski pojaviti ("skočni prozor") u vašem zadanom pregledniku, u slučaju da ne otvori preglednik unesite sljedeću URL adresu: http://gateway.local, ako je konfigurator još uvijek nedostupan provjerite svoju internetsku vezu i provjerite jeste li povezani na isti LAN ili WLAN kao Reduxi Gateway. Nakon povezivanja s Reduxi Gateway konfiguratorom, parametri za prijavu su sljedeći:

• Korisničko ime: admin
• Lozinka: admin

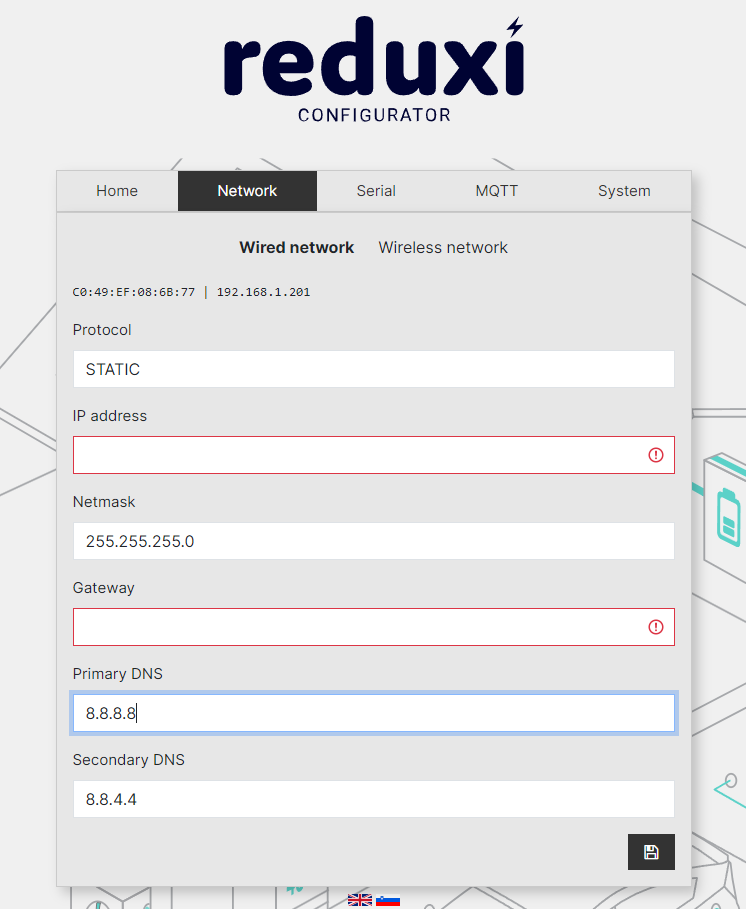

2.3.1 Konfigurirajte mrežne postavke za žičanu mrežnu vezu

Budući da je DHCP protokol za dodjelu IP-a Reduxi Gatewaya postavljen kao zadani protokol, preporučujemo postavljanje statičke IP adrese Reduxi Gatewaya. Idite na Mrežne postavke/Žičana mreža odaberite protokol na STATIČNO i postavite ostale parametre:

• IP adresa: postavite IP,
• Mrežna maska: postavite mrežnu masku (obično 255.255.255.0),
• Gateway: postavite mrežni pristupnik (ako je potrebno),
• Primarni DNS: postavite svoj DNS (ako je potrebno),
• Sekundarni DNS: postavite svoj DNS (ako je potrebno),
• Pritisnite gumb "Spremi" ispod mrežnih postavki

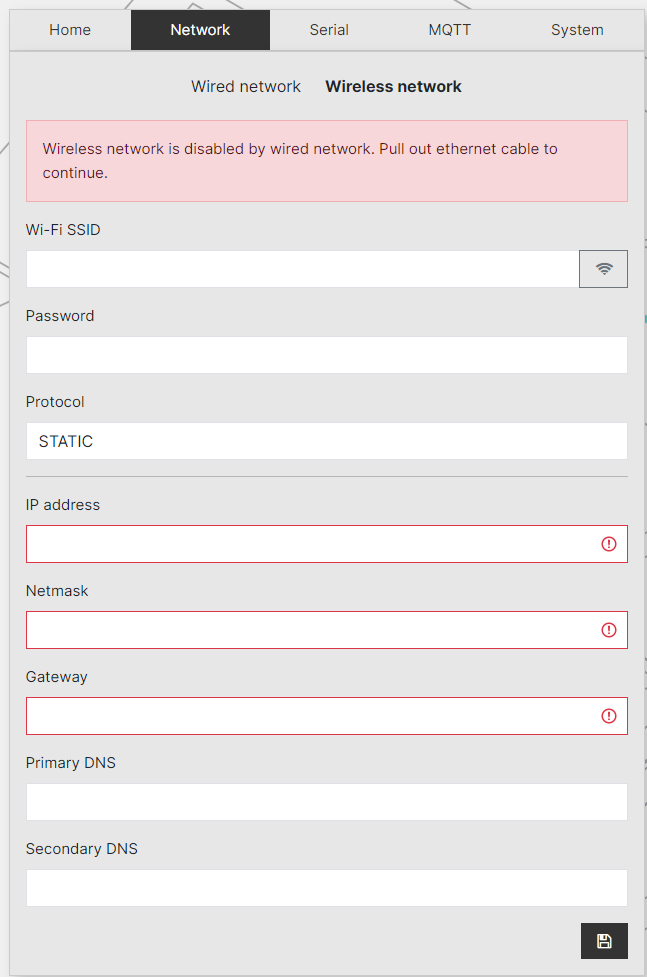

2.3.2 Konfigurirajte mrežne postavke za bežičnu mrežu

Najprije ispunite potrebne informacije o lokalnom WiFi-u odabranom kao preferirani WLAN. Potražite dostupne WiFi mreže klikom na ikonu WiFi znaka s desne strane. Nakon odabira unesite lozinku i povežite se.

Budući da je DHCP protokol za dodjelu IP-a Reduxi Gatewaya postavljen kao zadani protokol, preporučujemo postavljanje statičke IP adrese Reduxi Gatewaya. Idite na Mrežne postavke/Bežična mreža odaberite protokol na STATIČNO i postavite ostale parametre:

• IP adresa: postavite IP,
• Mrežna maska: postavite mrežnu masku (obično 255.255.255.0),
• Gateway: postavite mrežni pristupnik (ako je potrebno),
• Primarni DNS: postavite svoj DNS (ako je potrebno),
• Sekundarni DNS: postavite svoj DNS (ako je potrebno),
• Pritisnite gumb "Spremi" ispod mrežnih postavki

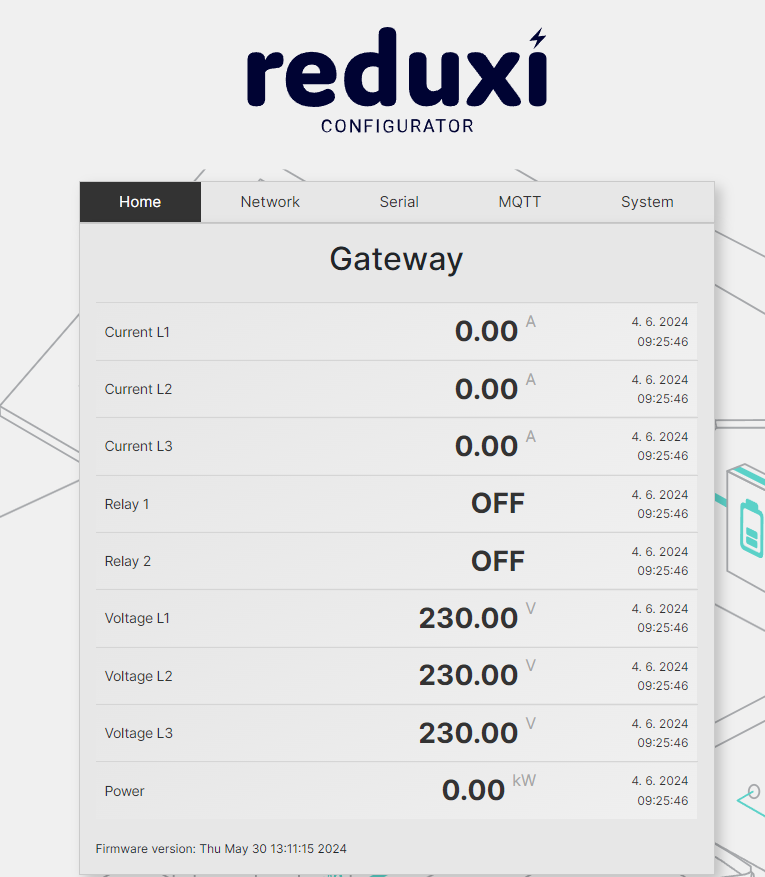

2.3.3 Početna stranica Reduxi Gatewaya

Nakon ulaska u Reduxi Gateway konfigurator otvara se početna stranica na kojoj su dostupni podaci o strujama, naponima (podaci se prenose iz Reduxi kontrolera) i snazi mjerenog uređaja.

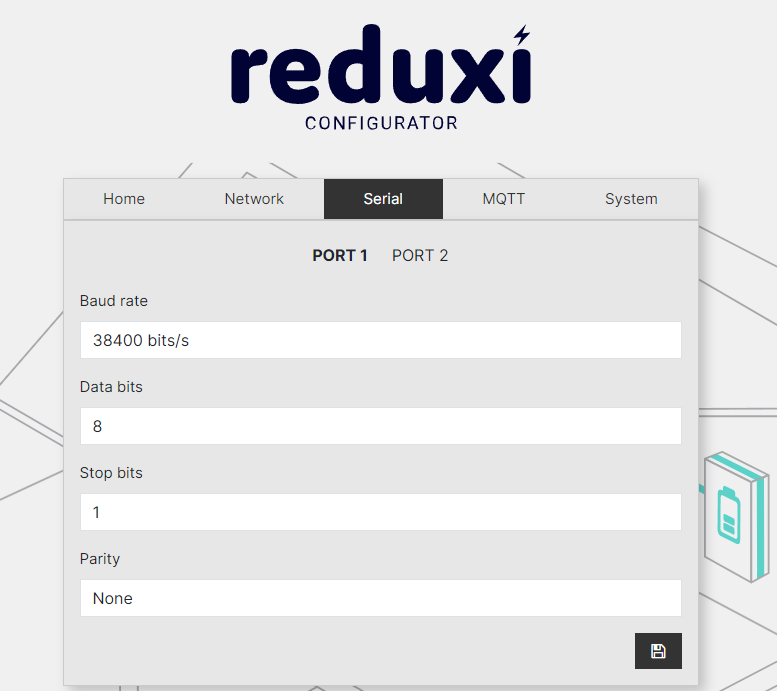

2.3.4 Postavke Reduxi Gateway serijskog priključka

Ako se za serijsku vezu koriste RS485 portovi, potrebno je postaviti sljedeće postavke:

• Brzina prijenosa podataka: postavite brzinu prijenosa podataka,
• Podatkovni bitovi: postavite broj podatkovnih bitova,
• Zaustavni bitovi: postavite broj zaustavnih bitova,
• Paritet: odaberite paritet.
• nakon svih serijskih postavki kliknite gumb "Spremi" dolje desno.

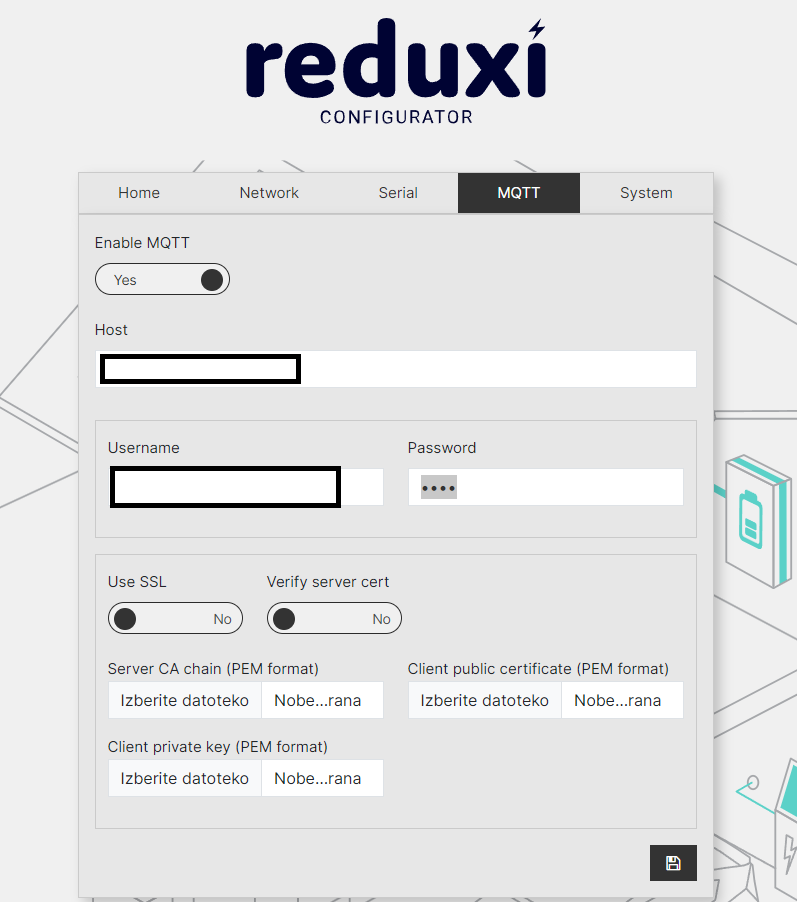

2.3.5 Reduxi Gateway MQTT postavke

Reduxi Gateway uređaj omogućuje konfiguraciju i očitavanje s uređaja pomoću MQTT brokera na koji se uređaj povezuje. Za uspješnu komunikaciju s MQTT brokerom potrebno je ispuniti sljedeće podatke:

• Omogući MQTT: Da/Ne, odaberite Da,
• Domaćin: unesite URL na kojem se nalazi broker,
• Korisničko ime i lozinka: Unesite korisničko ime i lozinku za prijavu na URL brokera,
• Koristi SSL: ako se koristi SSL,
• Provjerite certifikat poslužitelja: Za primjer korištenja certifikata poslužitelja,
• CA lanac poslužitelja (PEM format): odaberite datoteku certifikata poslužitelja,
• Privatni ključ klijenta (PEM format): odaberite datoteku certifikata poslužitelja,
• Javni ključ klijenta (PEM format): odaberite datoteku javnog ključa,
• nakon svih MQTT postavki kliknite gumb "Spremi" u donjem desnom kutu.

Upute za korištenje MQTT brokera dostupne su na MQTT upute.

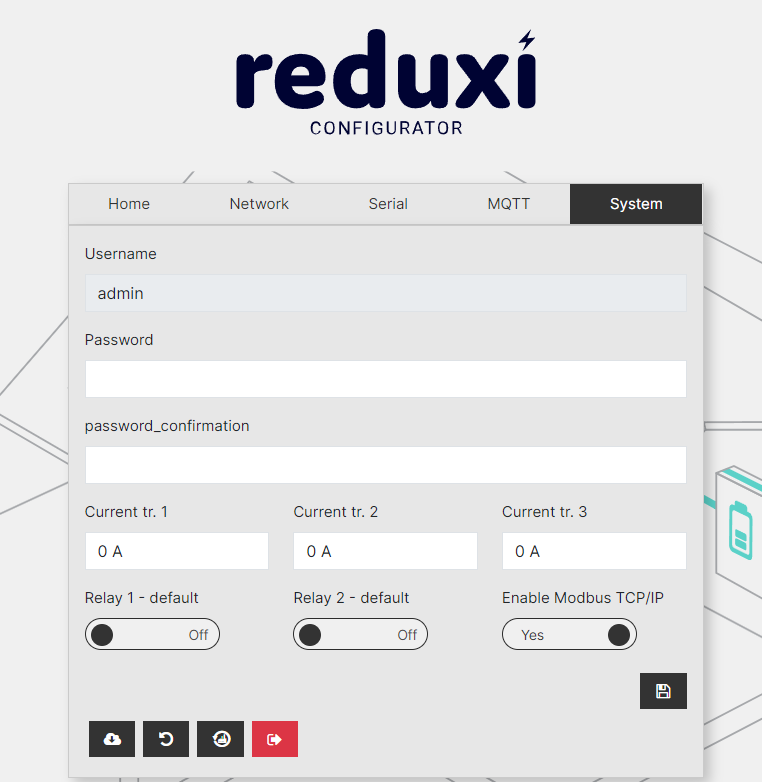

2.3.6 Reduxi Gateway Postavke sustava

U postavkama sustava navedene su sljedeće opcije:

• Korisničko ime: nije moguće promijeniti,
• Lozinka: unesite novu lozinku,
• Potvrda lozinke: ponovno unesite novu lozinku,
• Current 1/2/3: postavite omjer struje senzora struje,
• Relej 1/2 - zadano: odredite usidreni položaj releja,
• Enable Modbus TCP/IP: u slučaju čitanja na RS-485 ulazima, potrebno je omogućiti Modbus TCP/IP,
• nakon svih postavki sustava kliknite gumb "Spremi" dolje desno.



3. Dodajte Reduxi Gateway Reduxi kontroleru u konfiguratoru Reduxi kontrolera

3.1 Ping test između Reduxi kontrolera i Reduxi Gatewaya u istoj (LAN,WLAN) mreži

Nakon što su Reduxi Controller i Reduxi Gateway povezani na istu (LAN, WLAN) mrežu, može se izvesti "ping test" kako bi se provjerilo može li Reduxi Controller pristupiti Reduxi Gatewayu.

Prijavite se na aplikaciju Reduxi konfigurator i kliknite na gumb "Postavke" dolje lijevo na početnoj stranici.

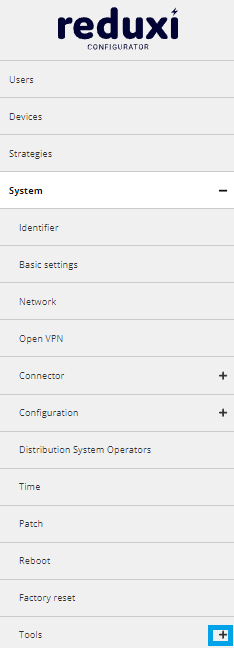

Za pristup dodatku "Ping test" potrebna su tri koraka (klik):

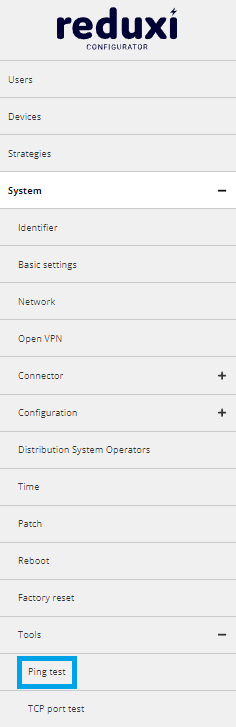

Click one: + sign System; Click two: + sign Tools; Click three: Ping test

Ping test:

Da biste izvršili ping test, samo unesite IP za Reduxi Gateway i kliknite gumb "Test". Možete koristiti IP adresu ili DNS adresu koja je gateway.local.

Ping test može imati dva odgovora:

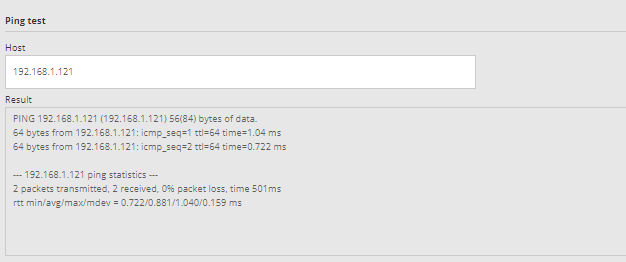

1. Ping test je uspješan:

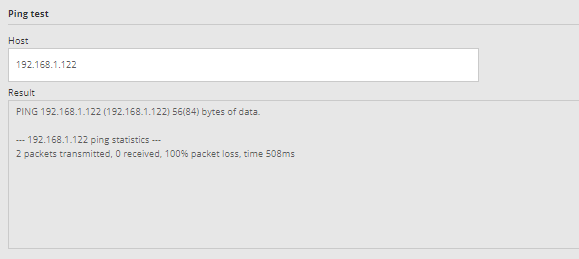

1. Ping test nije uspio:



3.2 Reduxi Gateway kao Reduxi mjerač

Primjer kako dodati Reduxi Gateway kao Reduxi mjerač možete pronaći na poveznici : Kronoterm toplinska pumpa sa SG spremnim kontaktima, gdje Reduxi Gateway služi kao mjerač energije za toplinsku pumpu na primjer. Releji Reduxi Gatewaya moraju se konfigurirati u skladu s tim, kao što je opisano u primjeru.

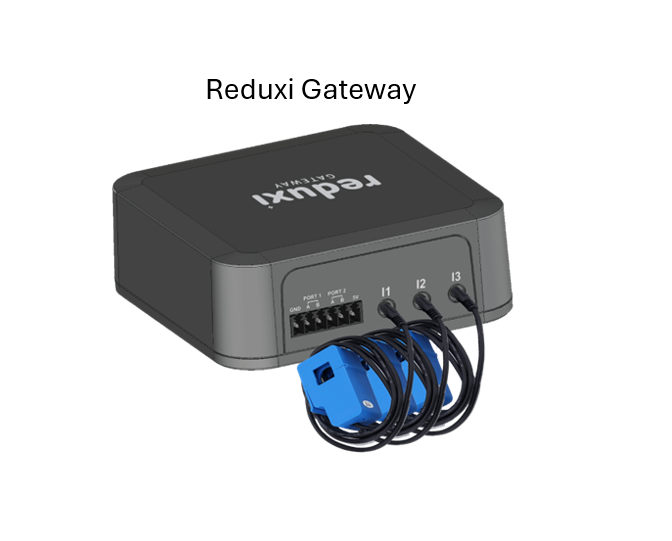

Simbolična slika iz primjera:

Modbus postavke iz primjera za Redxi mjerač:

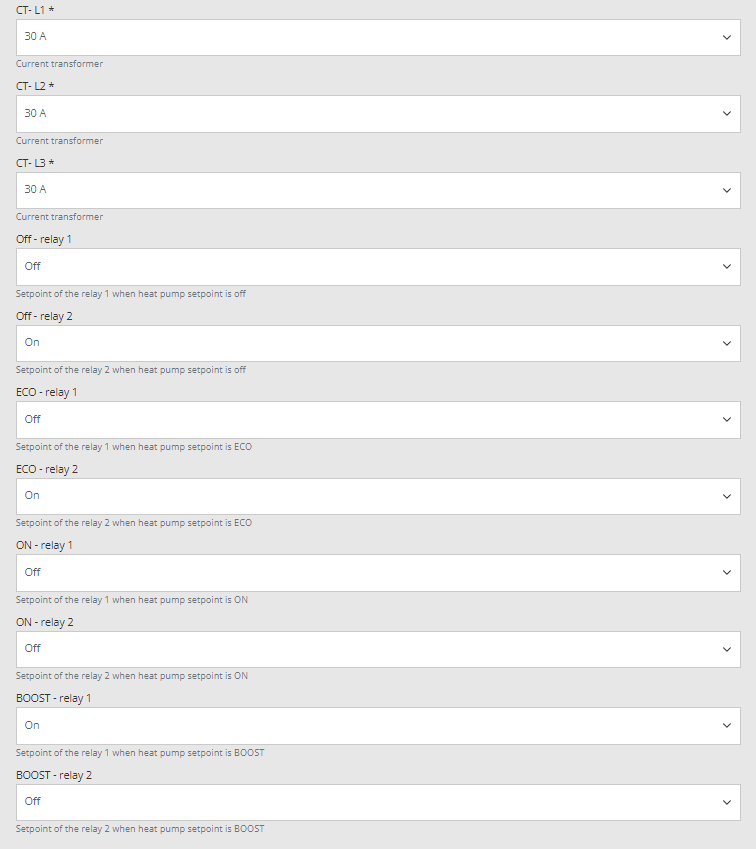

Trenutni senzori i postavke izlaza releja iz primjera za Reduxi mjerač:



3.3 Reduxi Gateway za korištenje RS485

Za razliku od točke 3.2, Reduxi Gateway može se koristiti kao dodatni uređaj za Reduxi Controller, postavljen na drugu lokaciju, gdje je potrebno uspostaviti vezu između Controllera i Gatewaya (2.1.3 Testiranje veze između Reduxi Gateway i Reduxi kontroler na LAN-u).

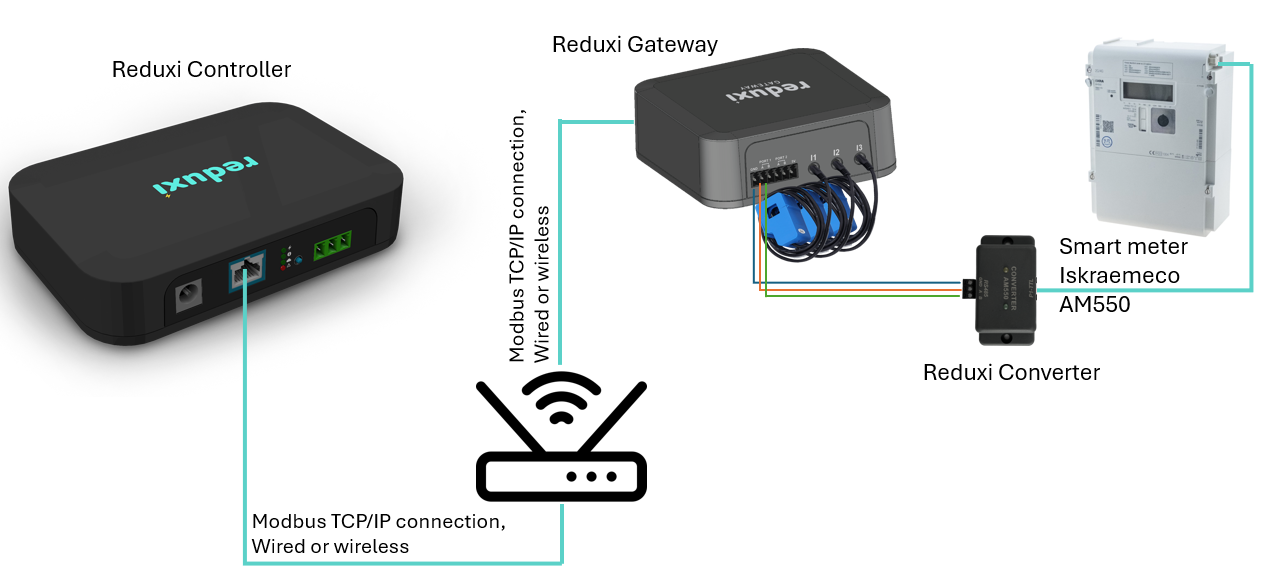

Primjer Reduxi Gateway-a s korištenjem RS485 za spajanje na Smart meter Iskraemeco AM550:

Spojite se na Smart meter Iskraemeco AM550

Simbolična slika iz primjera:

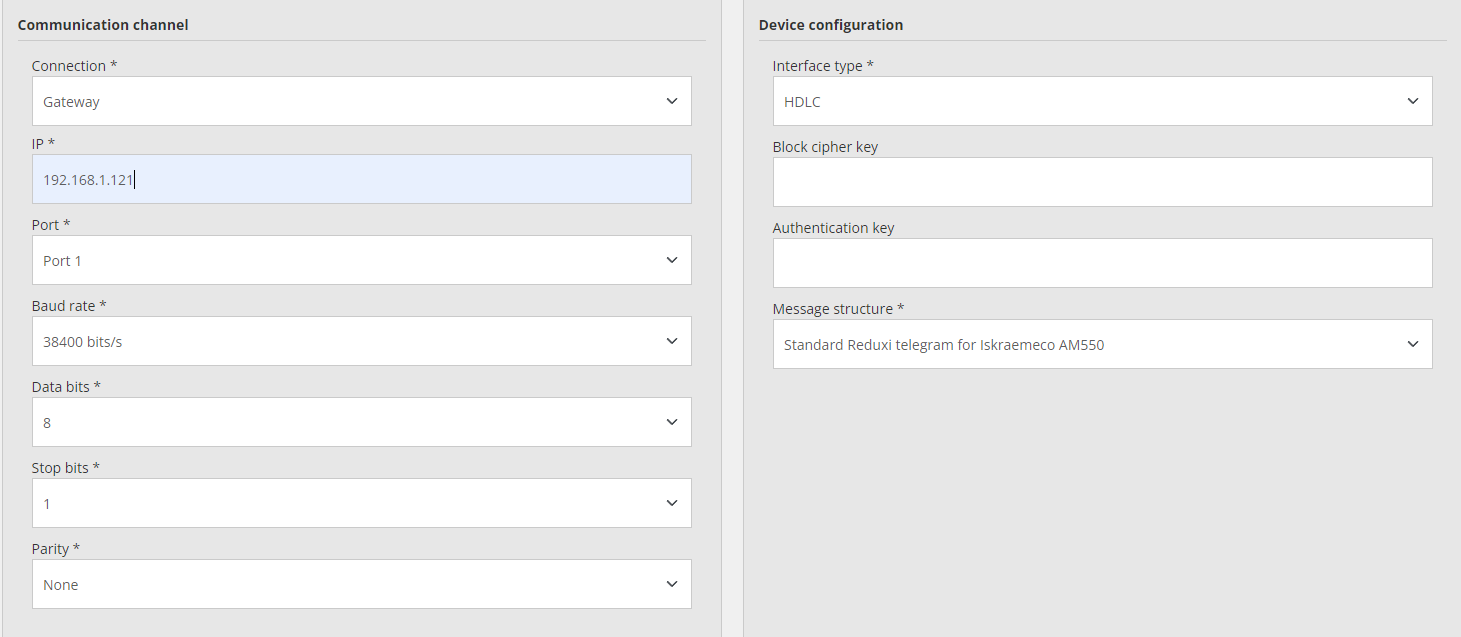

Modbus postavke iz primjera za Reduxi Gateway koji se koristi s RS485:



Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledavati i kontrolirati putem aplikacije Reduxi.
