Integrirajte Reduxi Controller s GARO punjačem putem Etherneta ili Wi-Fi-ja, koristeći OCPP protokol. Reduxijeva fleksibilnost omogućuje smanjenje troškova do 30%.
1. Instaliraj GARO aplikaciju
1.1 Aplikacija je dostupna na Google Storeu: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=en_US
1.2 Aplikacija je dostupna na Apple App Storeu: https://apps.apple.com/us/app/ garo-connect/id1534289157
2. Spojite se na aplikaciju GARO connect
Za početno povezivanje, sljedeći URL nudi video vodič o tome kako povezati Garo entitet:
2.1 Prijava/Registracija na aplikaciju GARO Connect

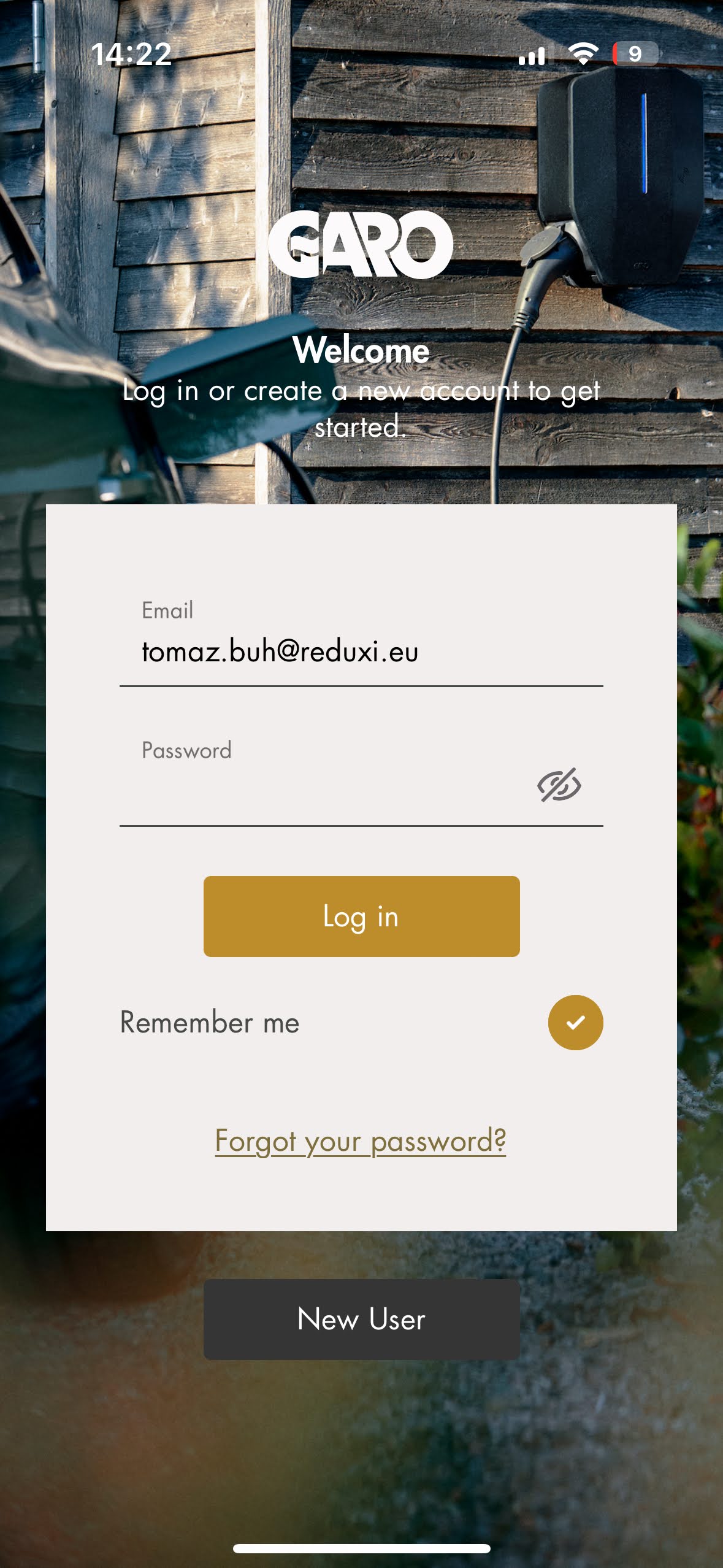

Otvorite aplikaciju i prijavite se ili registrirajte novi račun klikom na gumb 'Novi korisnik', zatim se prijavite.
2.2 Dodajte novu lokaciju GARO punjača

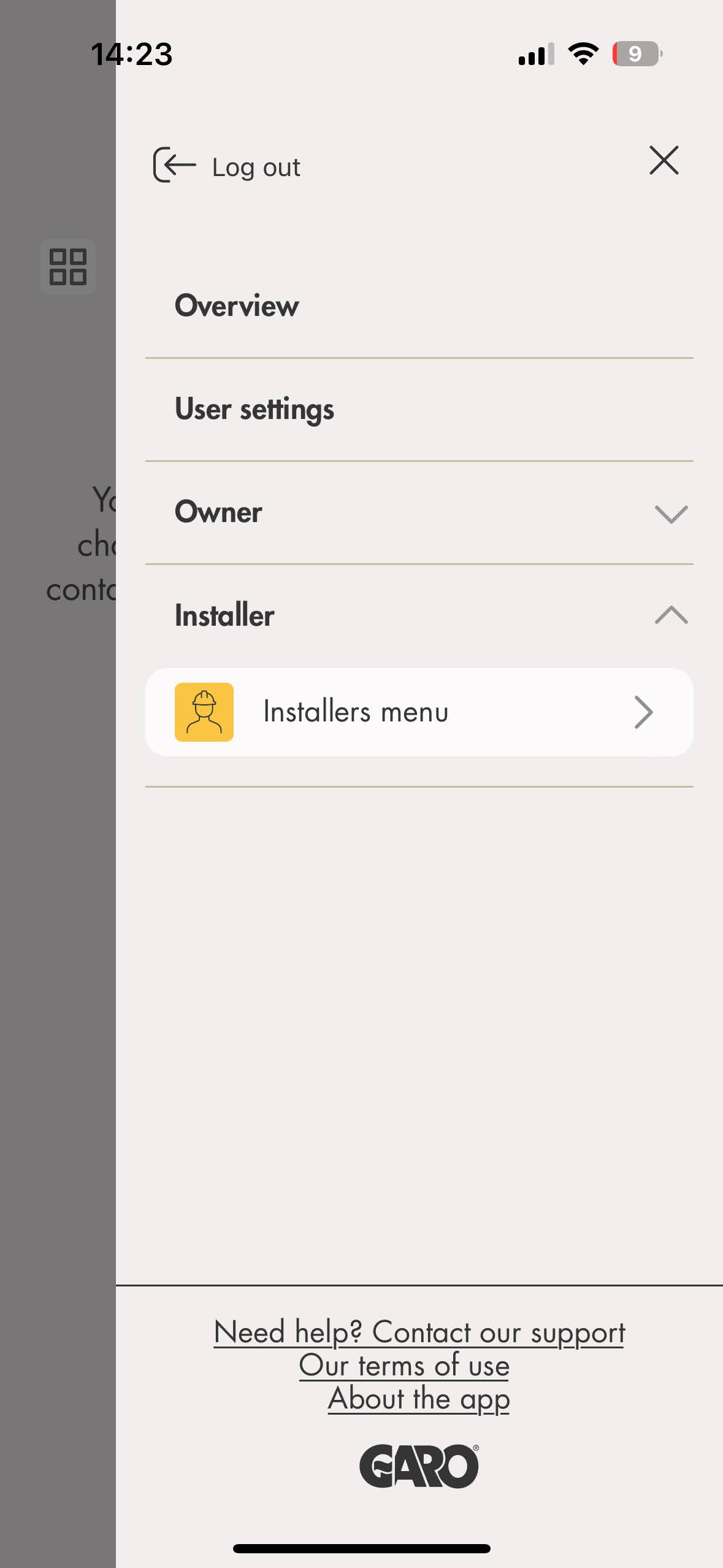

- Nakon otvaranja aplikacije GARO Connect kliknite na ikonu izbornika u gornjem desnom kutu i odaberite gumb "Izbornik za instalaciju".

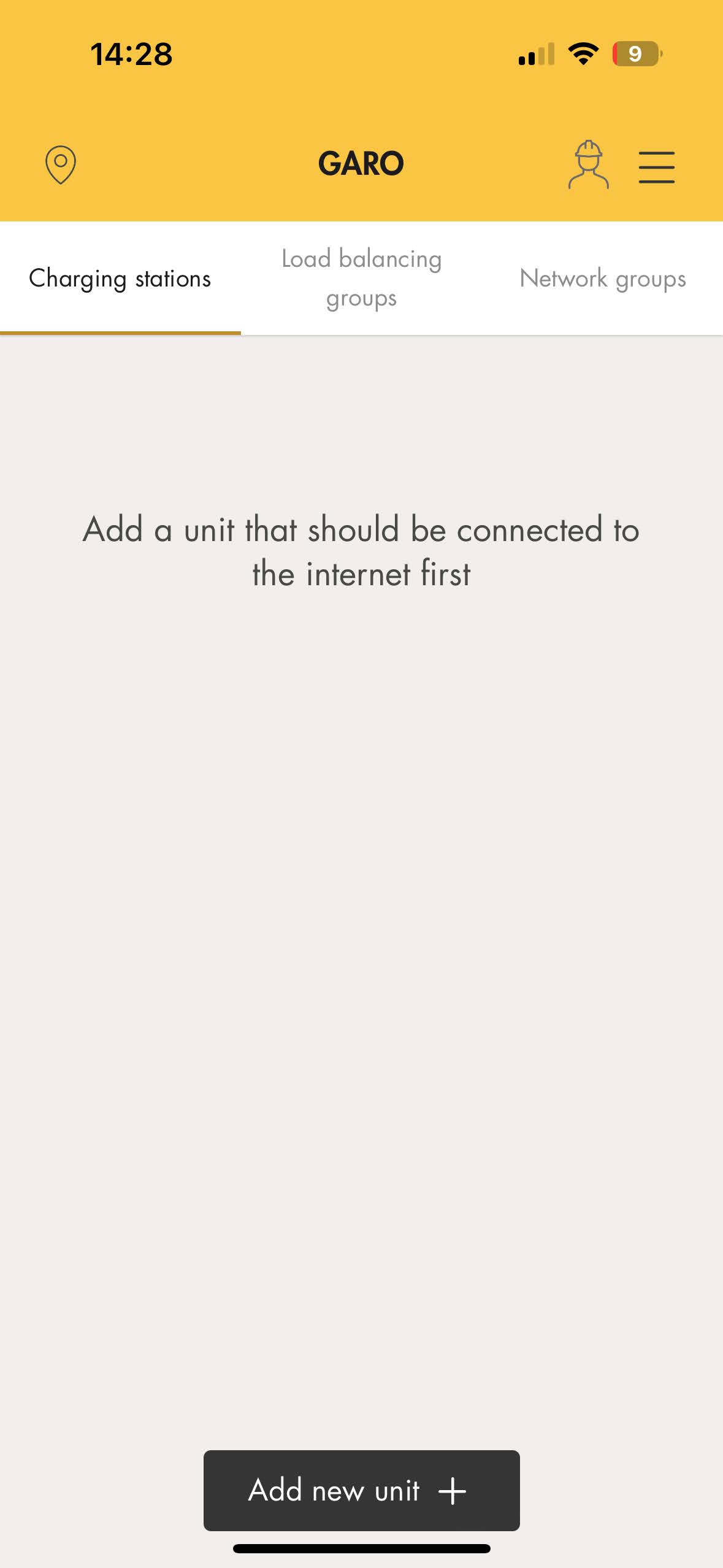

- Pojavit će se novi izbornik. Pritisnite gumb "Dodaj novu jedinicu" koji se nalazi u donjem središnjem dijelu.

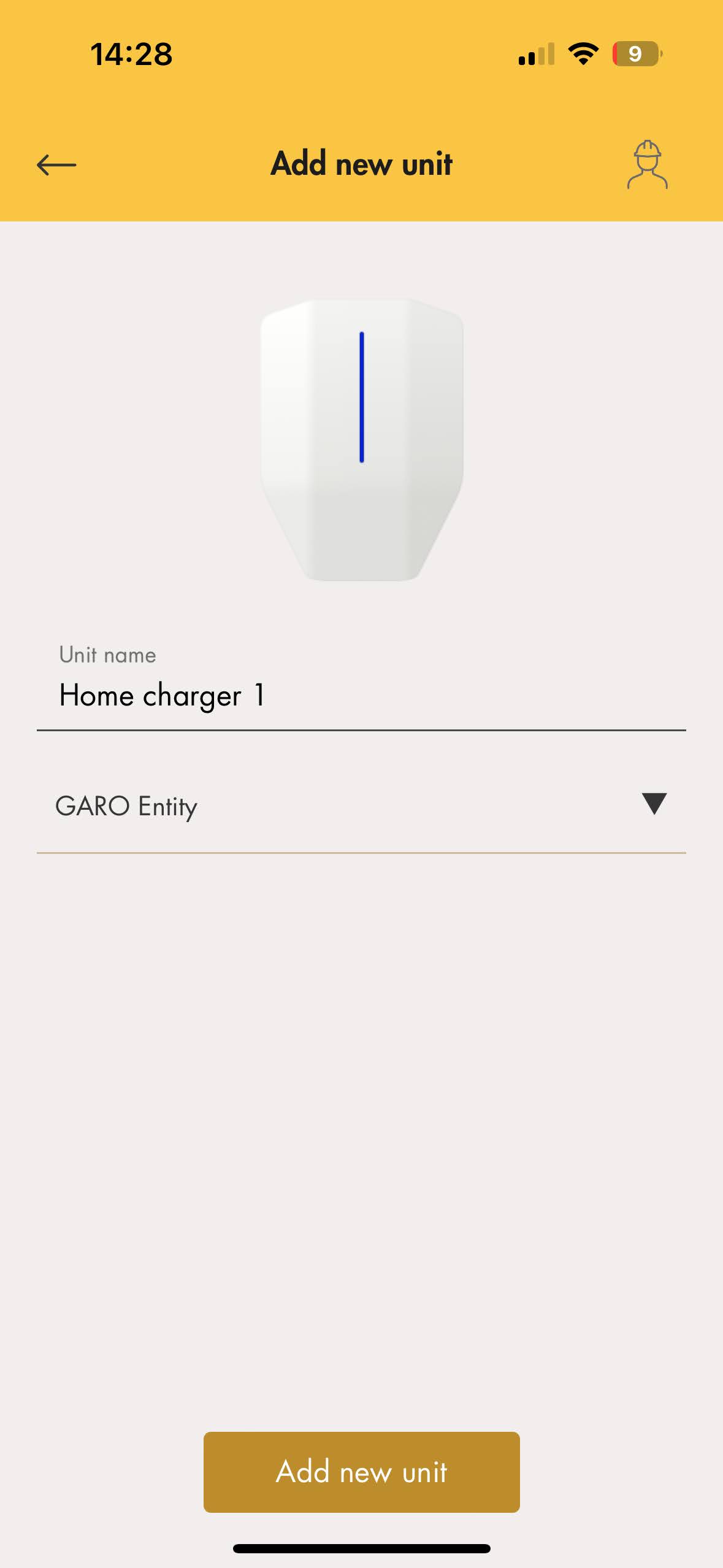

- Imenujte svoju jedinicu i odaberite vrstu GARO punjača iz padajućeg izbornika (u ovom primjeru odabran je GARO entitet). Zatim kliknite gumb "Dodaj novu jedinicu" u donjem središnjem dijelu.

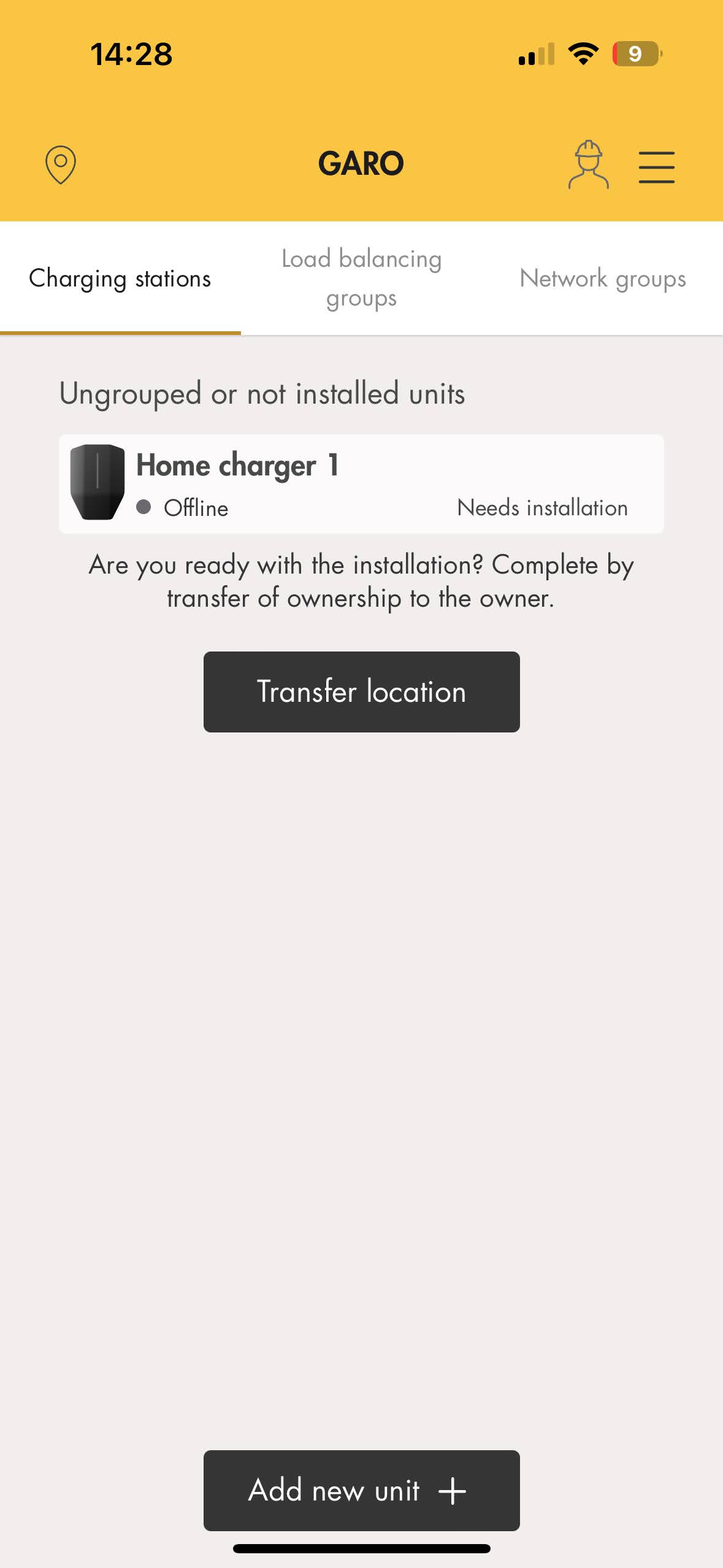

- Kliknite na novo dodani uređaj (potrebna je instalacija izvan mreže)

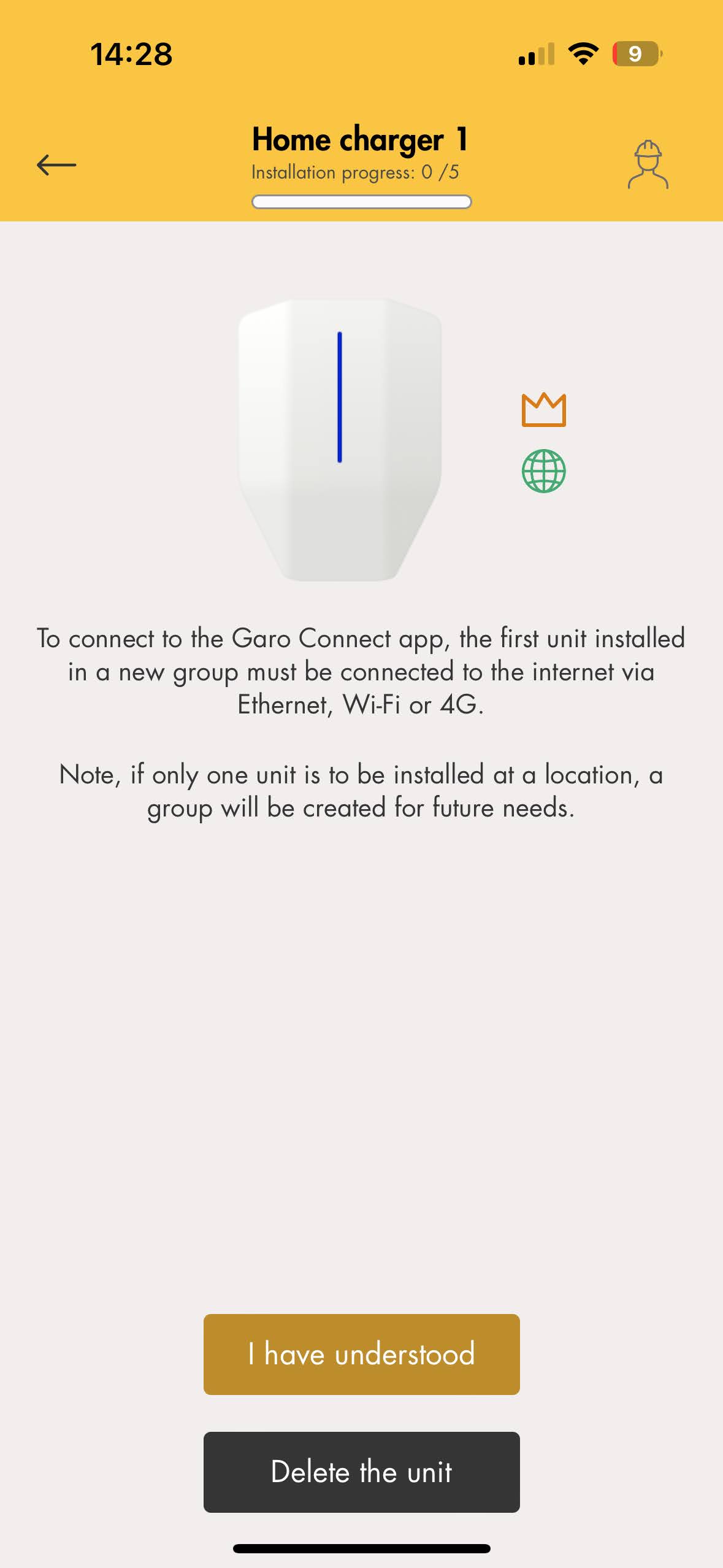

- Otvara se novi izbornik napretka instalacije (0/5), pročitajte upute i kliknite na gumb 'Razumio sam' u donjem središnjem dijelu.

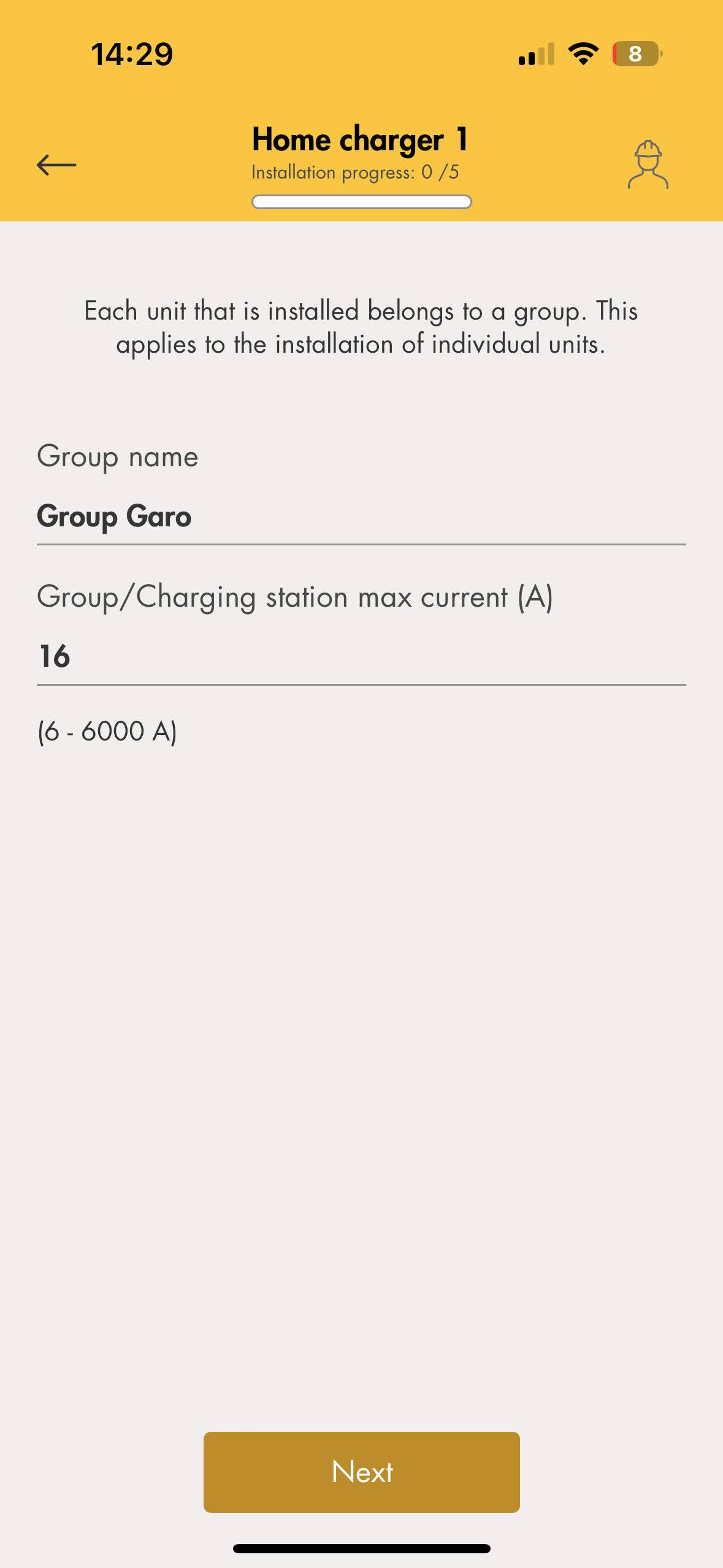

- Imenujte grupu i postavite maksimalnu struju po stanici, kliknite na gumb 'Dalje' u donjem središnjem dijelu.

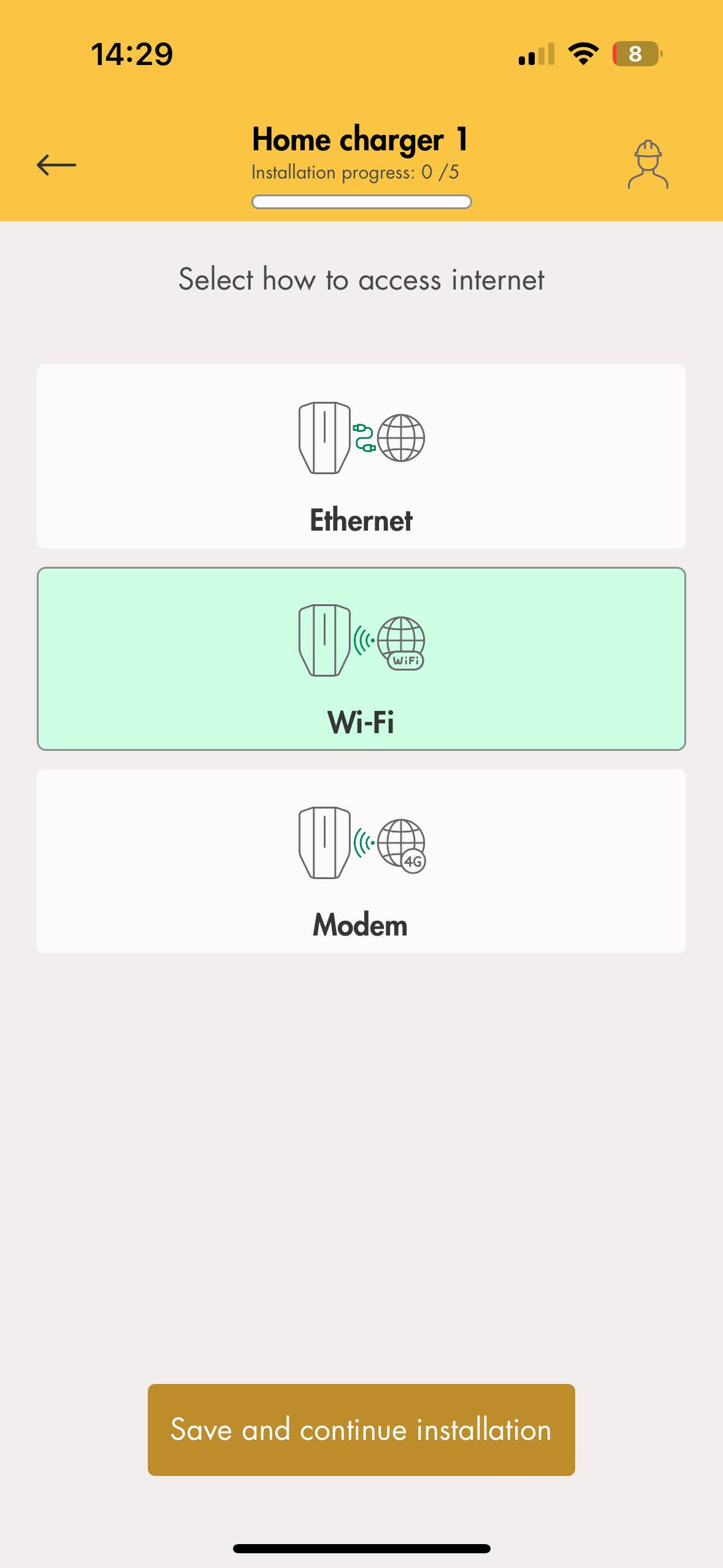

- Odaberite opciju pristupa internetu i kliknite na gumb 'Spremi i nastavi instalaciju' u donjem središnjem dijelu.

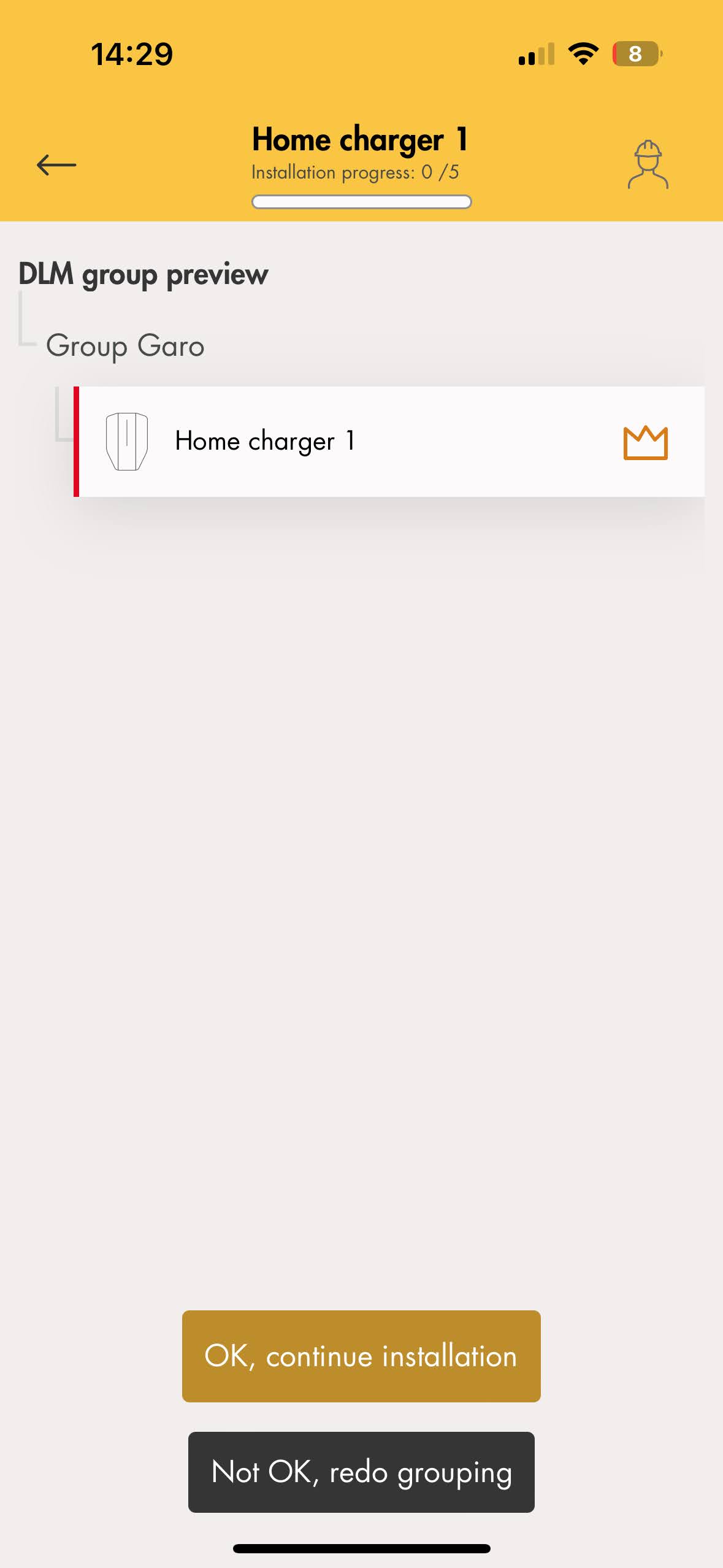

- Pojavit će se novi izbornik koji prikazuje gdje su instalirane instalacijske grupe. Kliknite gumb "U redu, nastavi s instalacijom" u donjem središnjem dijelu.

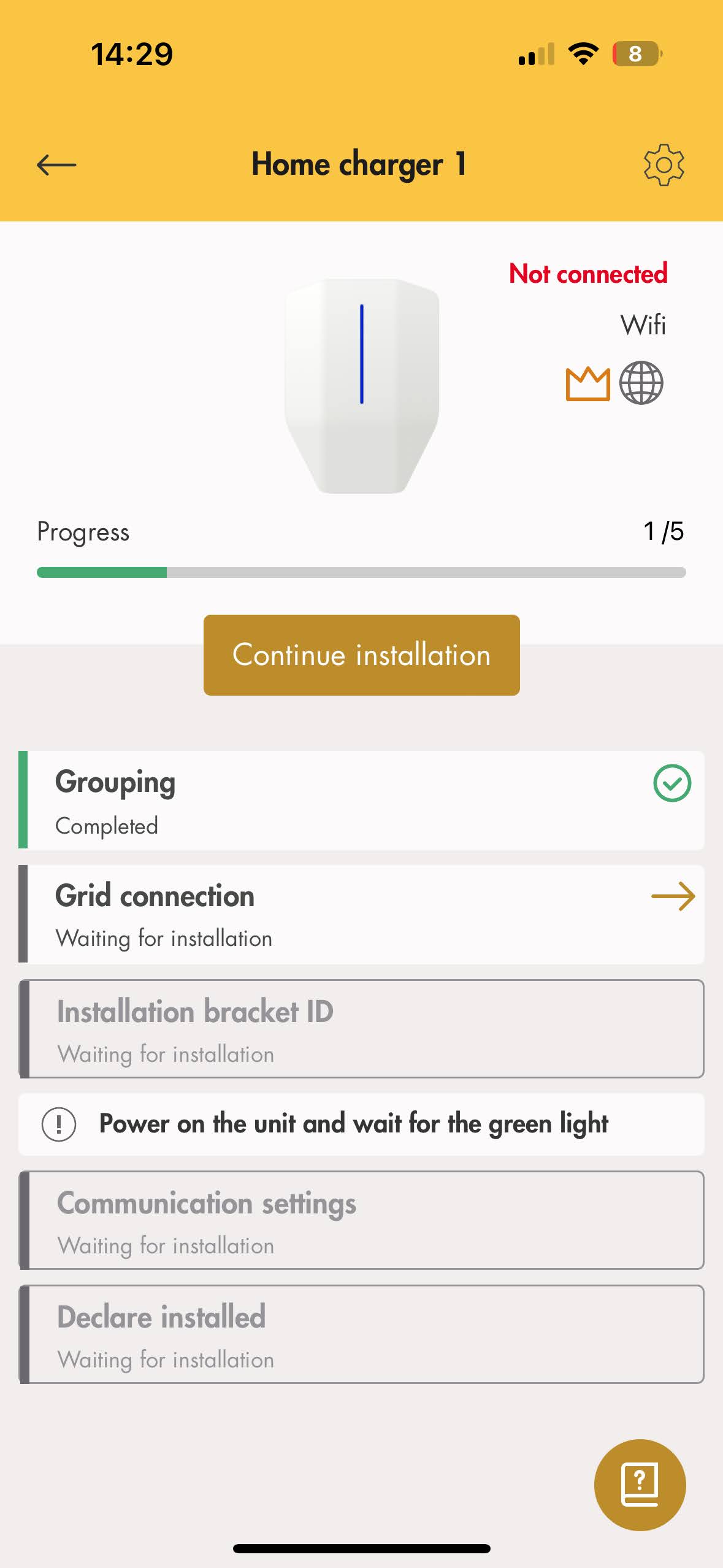

- Pojavit će se novi izbornik za nastavak na mrežnu vezu. Kliknite na gumb 'Nastavi instalaciju' u sredini.

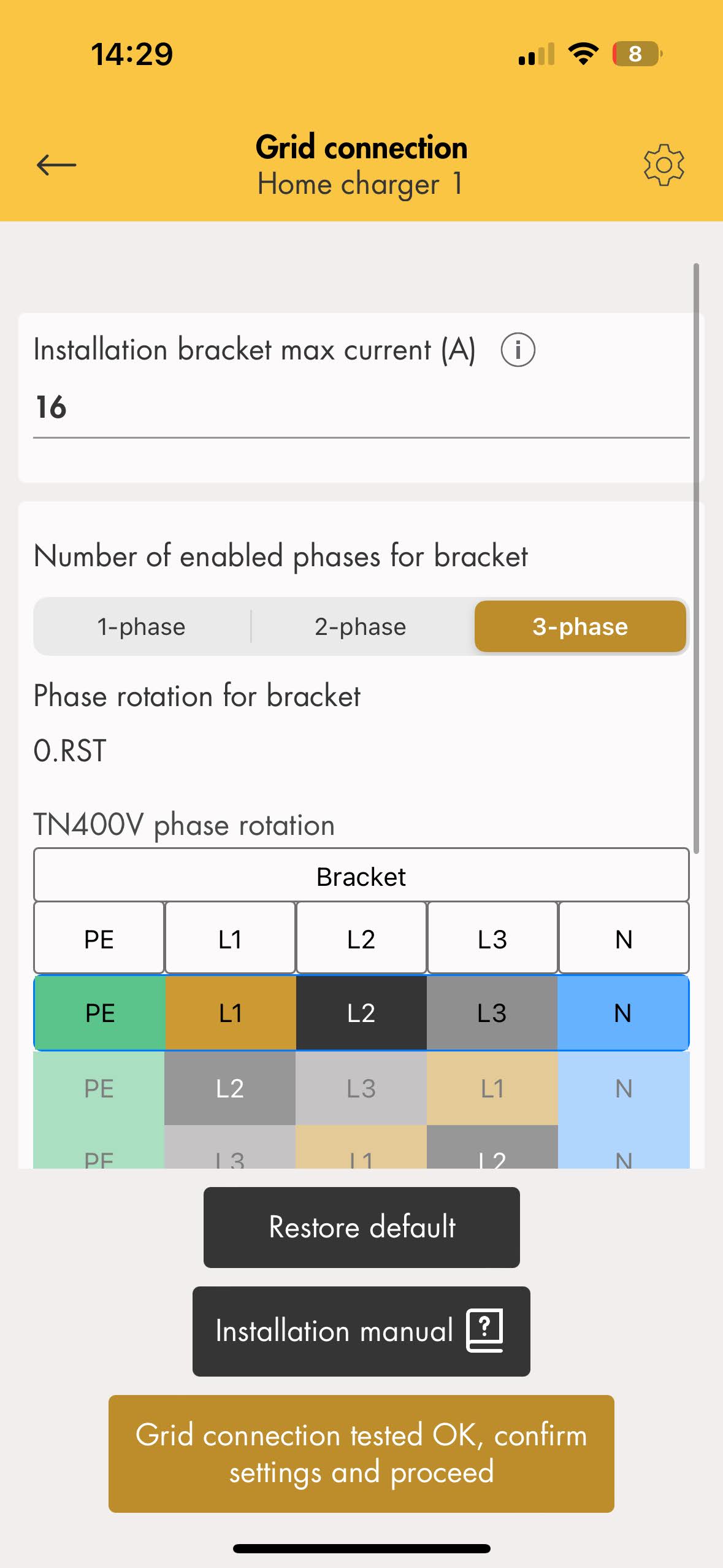

- Unesite potrebne podatke za mrežni priključak prema specifikacijama GARO konektora. Kliknite gumb "Mrežna veza testirana u redu, potvrdite postavke i nastavite" u donjem središnjem dijelu.

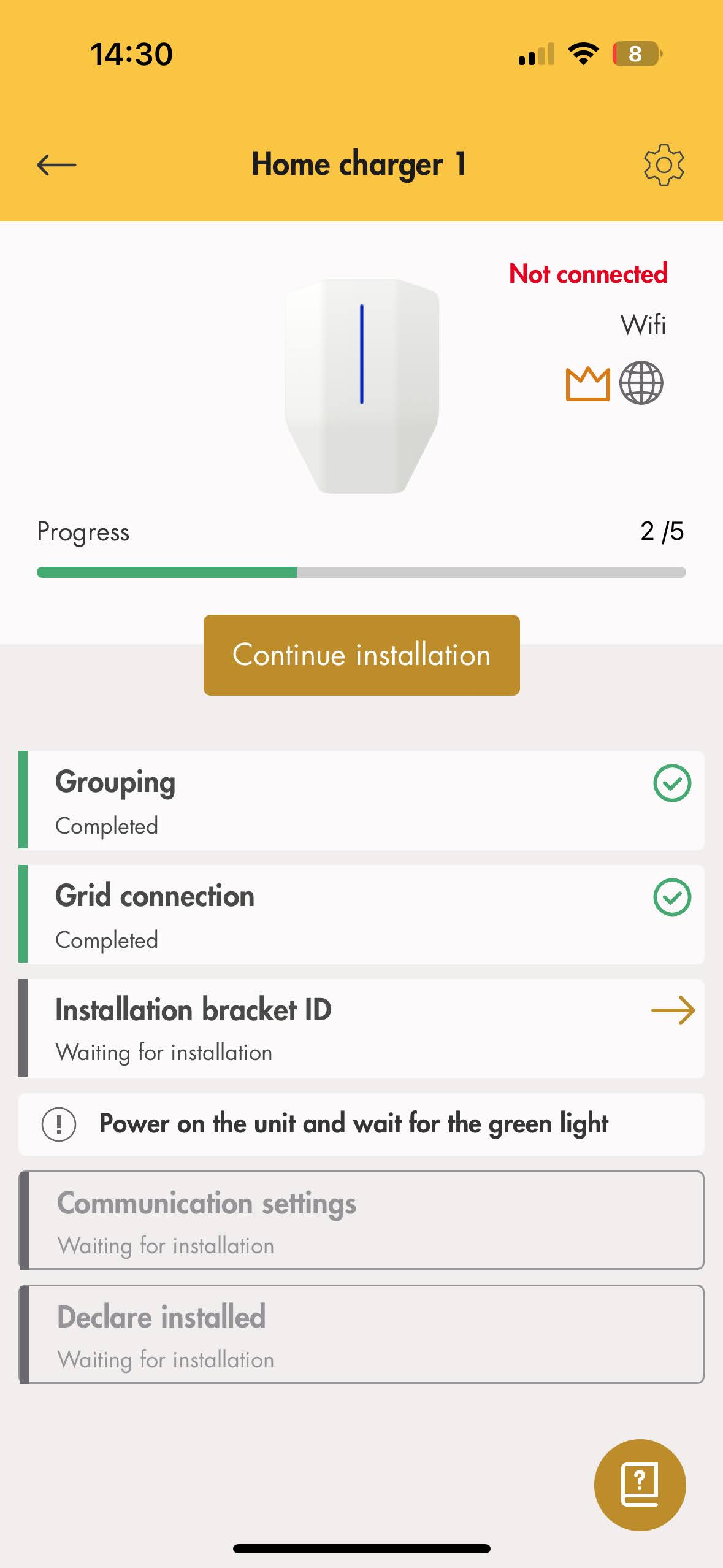

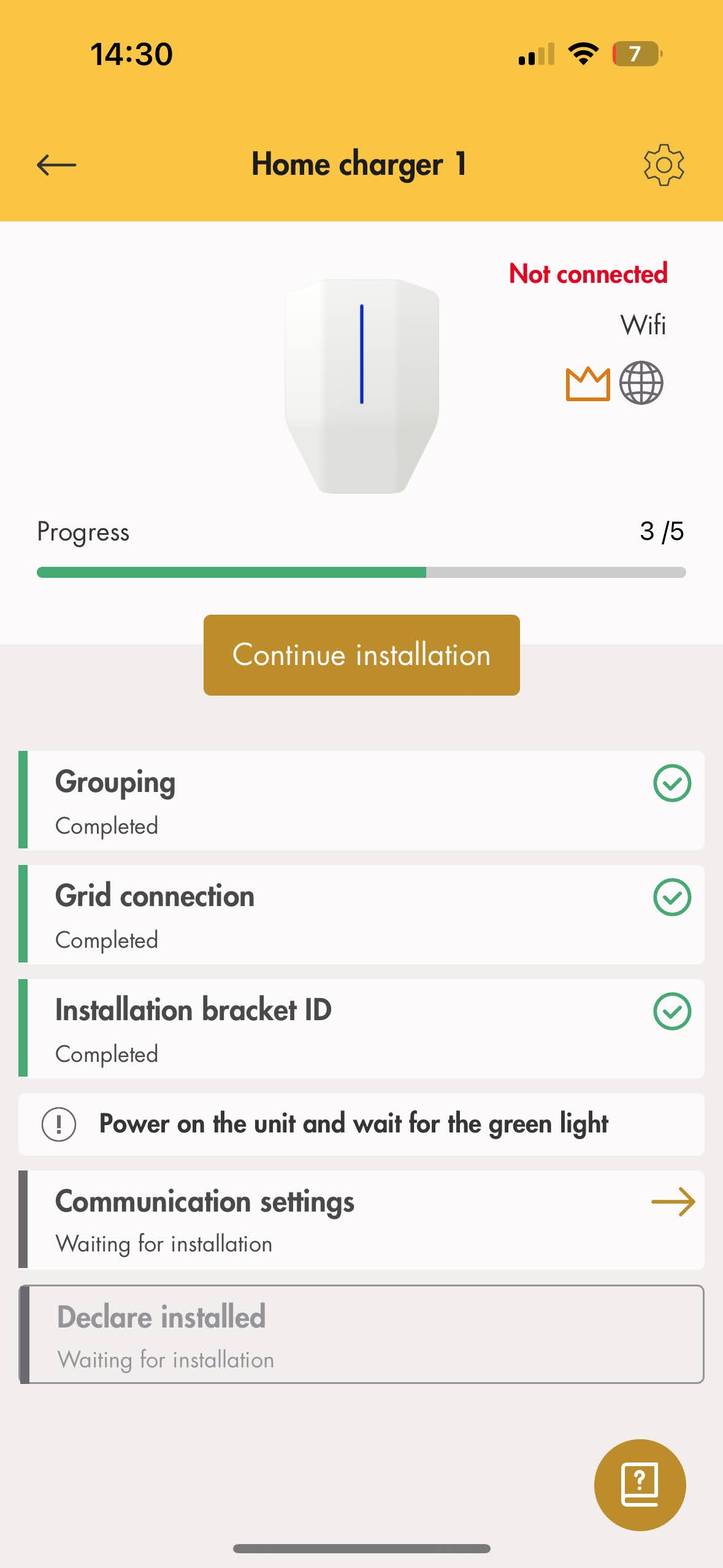

- Nastavite do ID-a instalacijskog nosača. Kliknite na 'Nastavi instalaciju' u sredini.

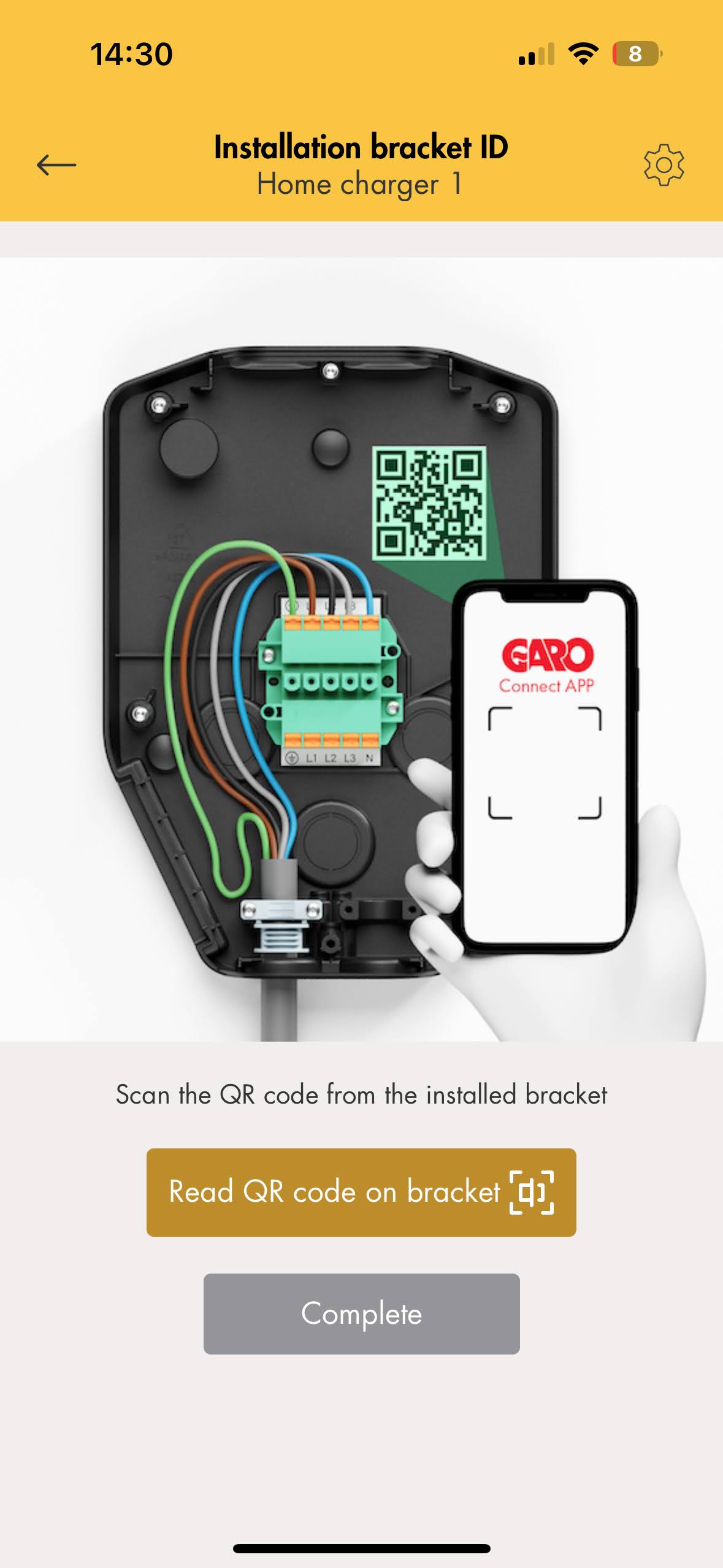

- Skenirajte QR kod na prednjoj strani stražnje strane GARO punjača. Kliknite gumb "Pročitaj QR kod u zagradi" u sredini.

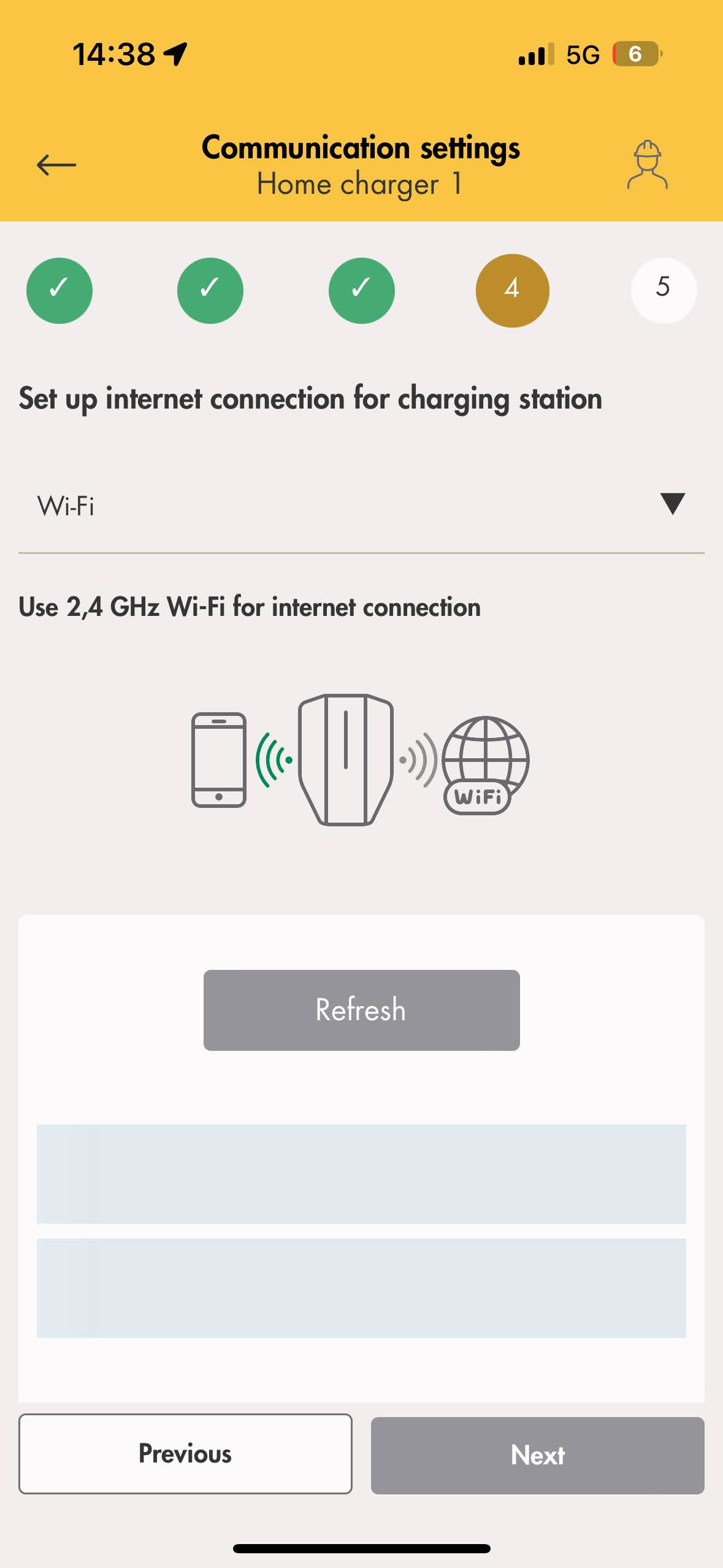

- Nastavite do postavki komunikacije. Kliknite na 'Nastavi instalaciju' u sredini.

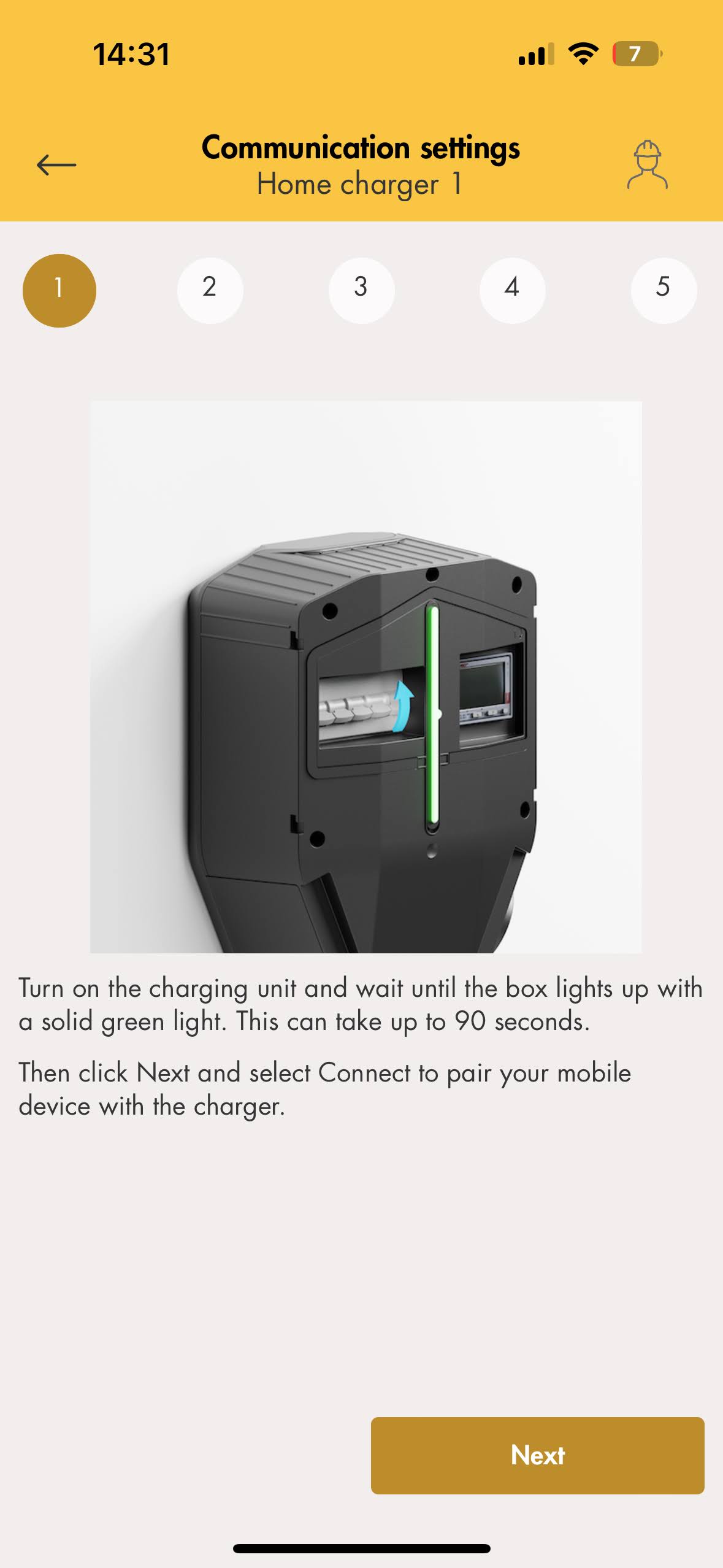

- Uključite Garo punjač i kliknite na gumb 'Dalje'.

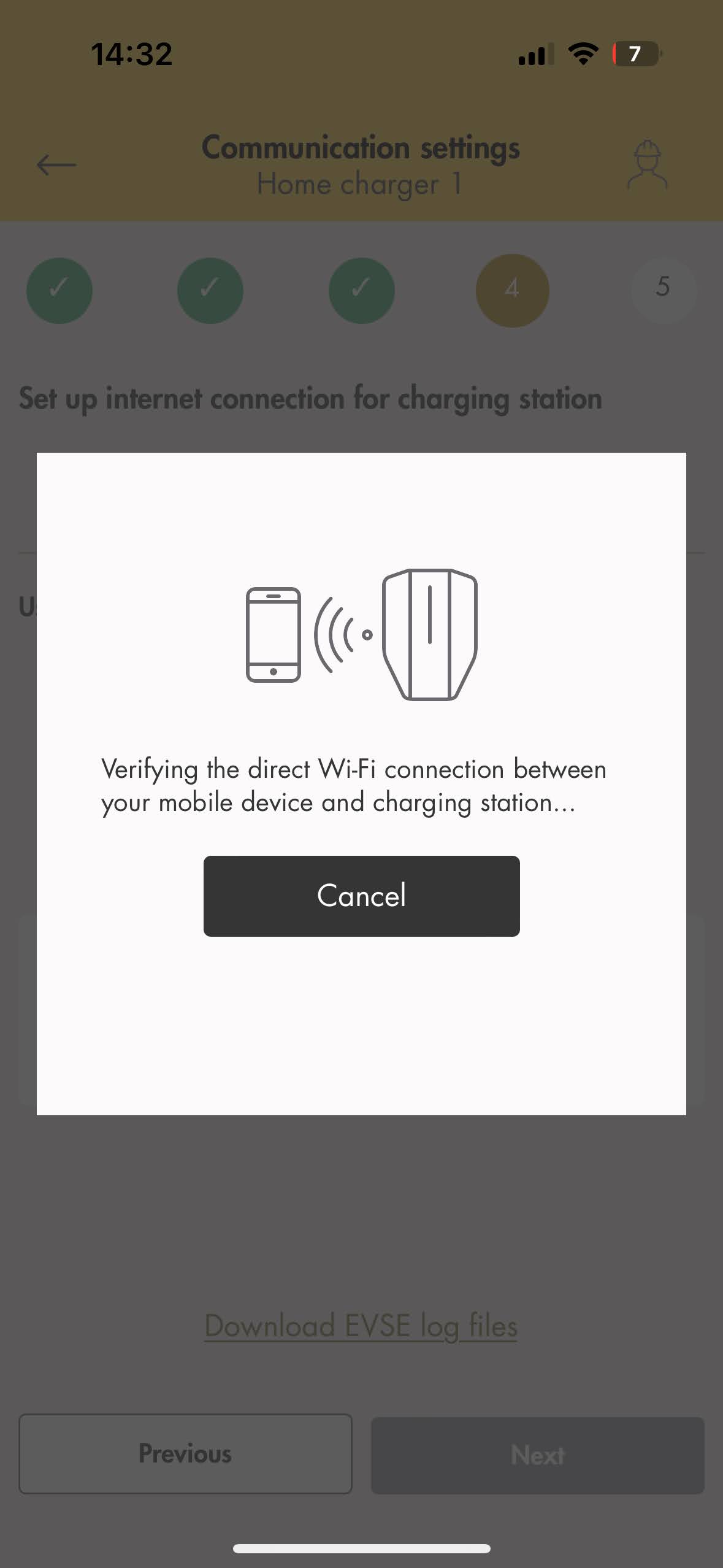

- Pojavit će se potvrda izravne Wi-Fi veze.

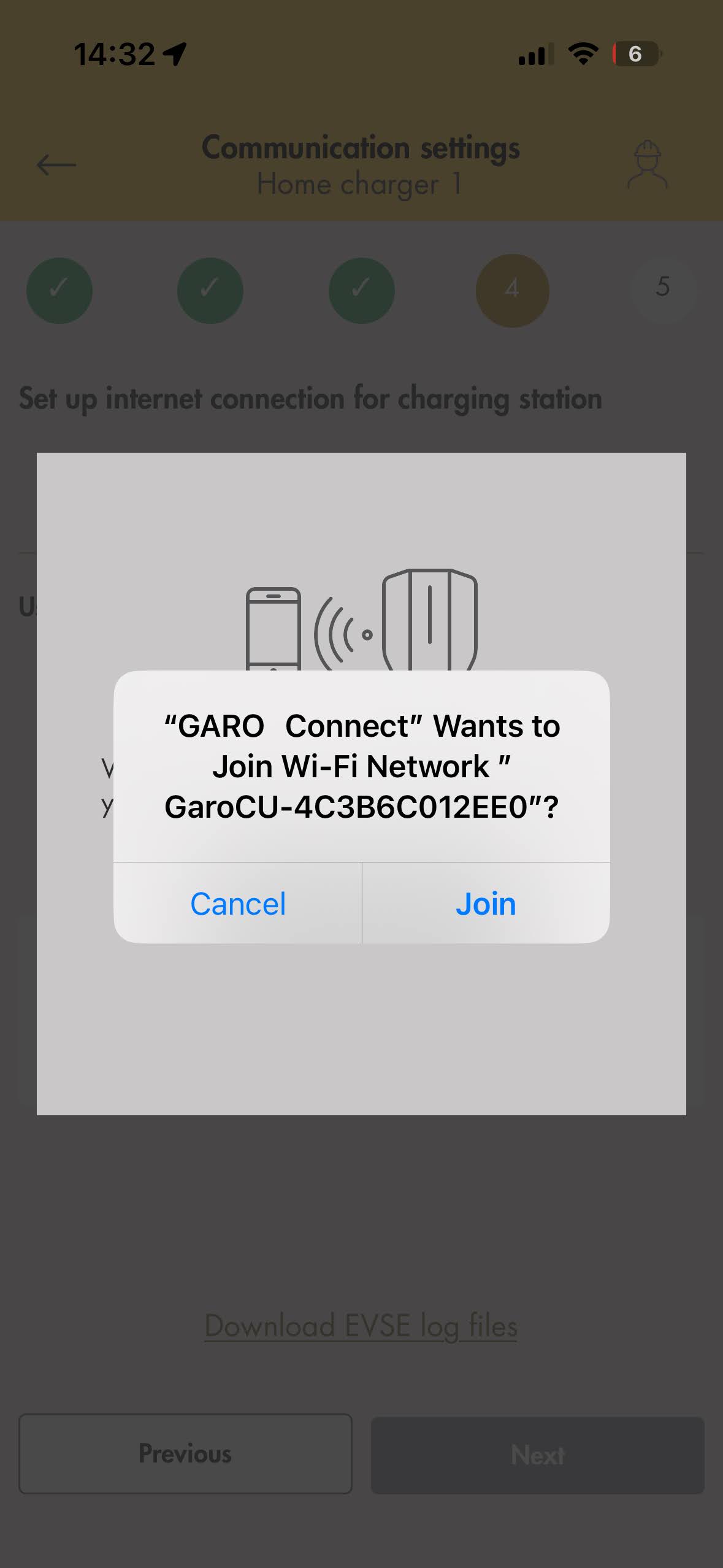

- Pridružite se ponuđenoj Wi-Fi mreži.
- Pojavit će se veza s GARO punjačem i mobitelom.

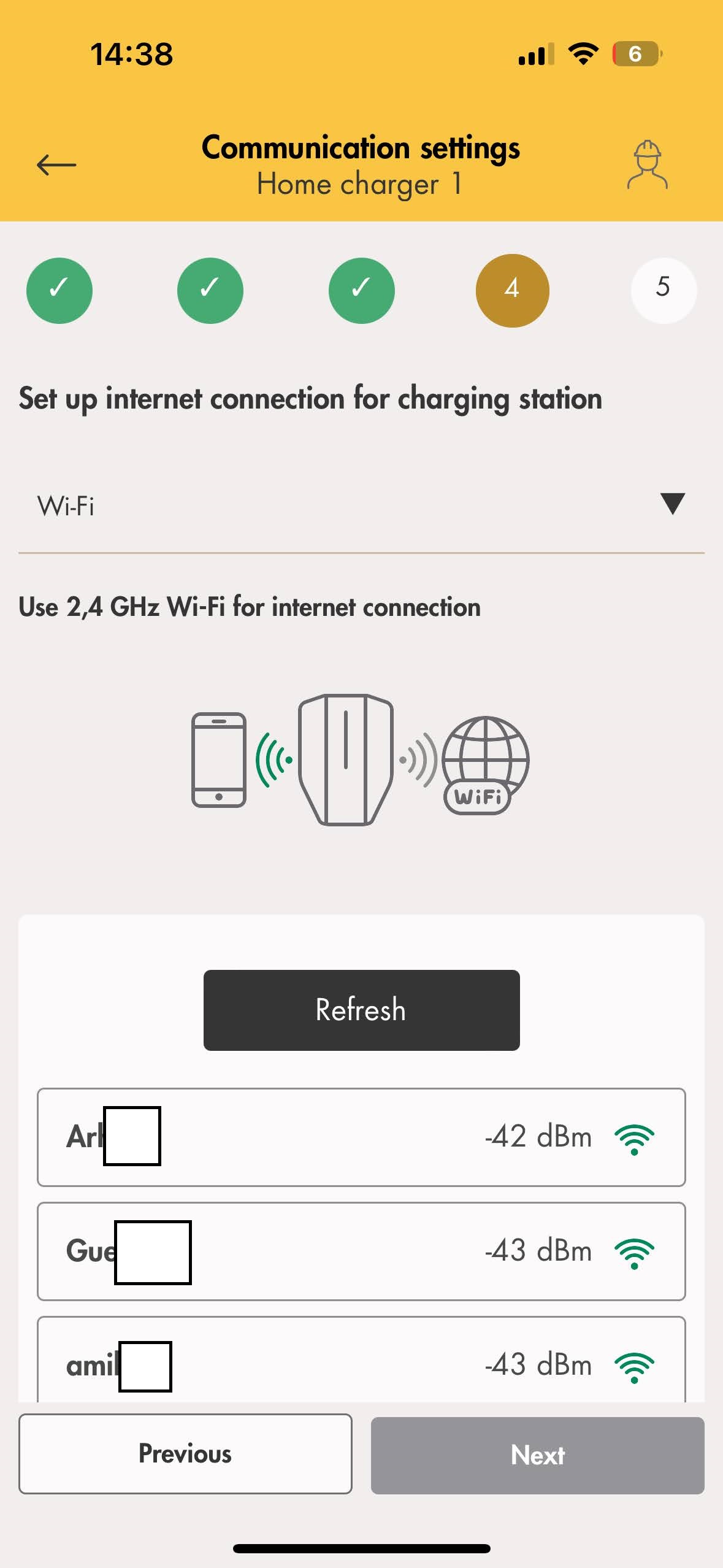

- Odaberite Wi-Fi na koji će GARO punjač biti spojen i kliknite gumb 'Dalje'.

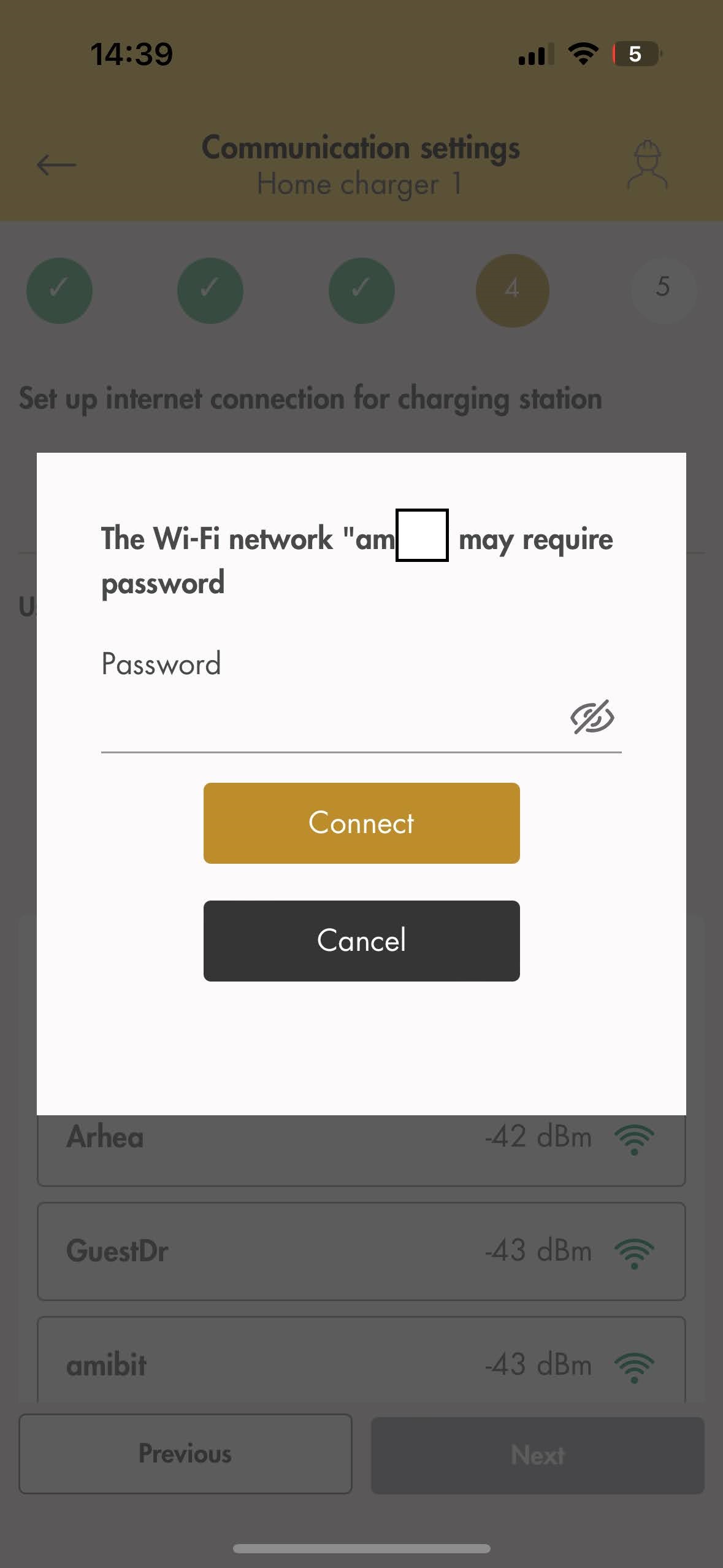

- Unesite lozinku i kliknite na 'Poveži se' u sredini.

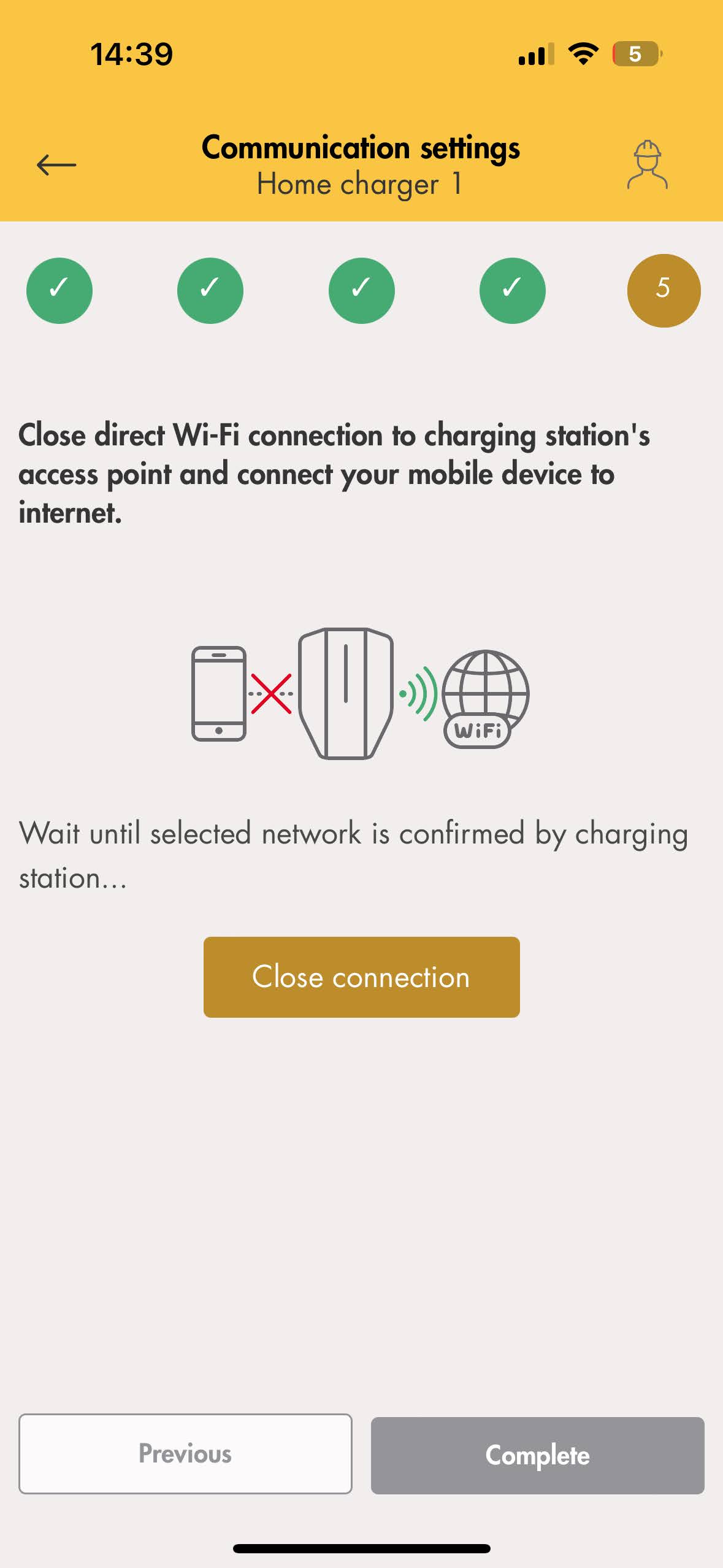

- Zatvaranje izravne veze, kliknite 'Zatvori vezu' u sredini, a zatim kliknite gumb 'Dovrši'.
- Nastavite deklarirati instalirano

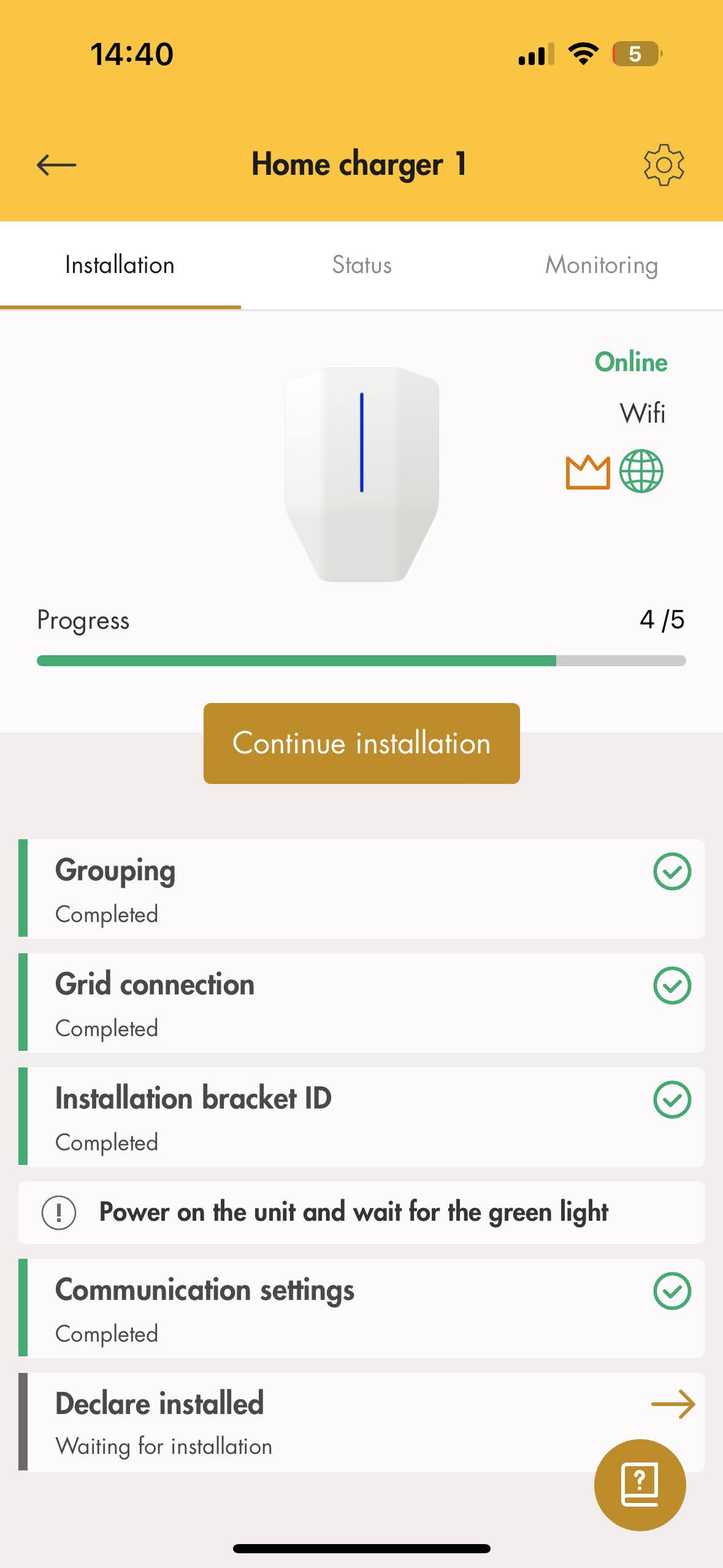

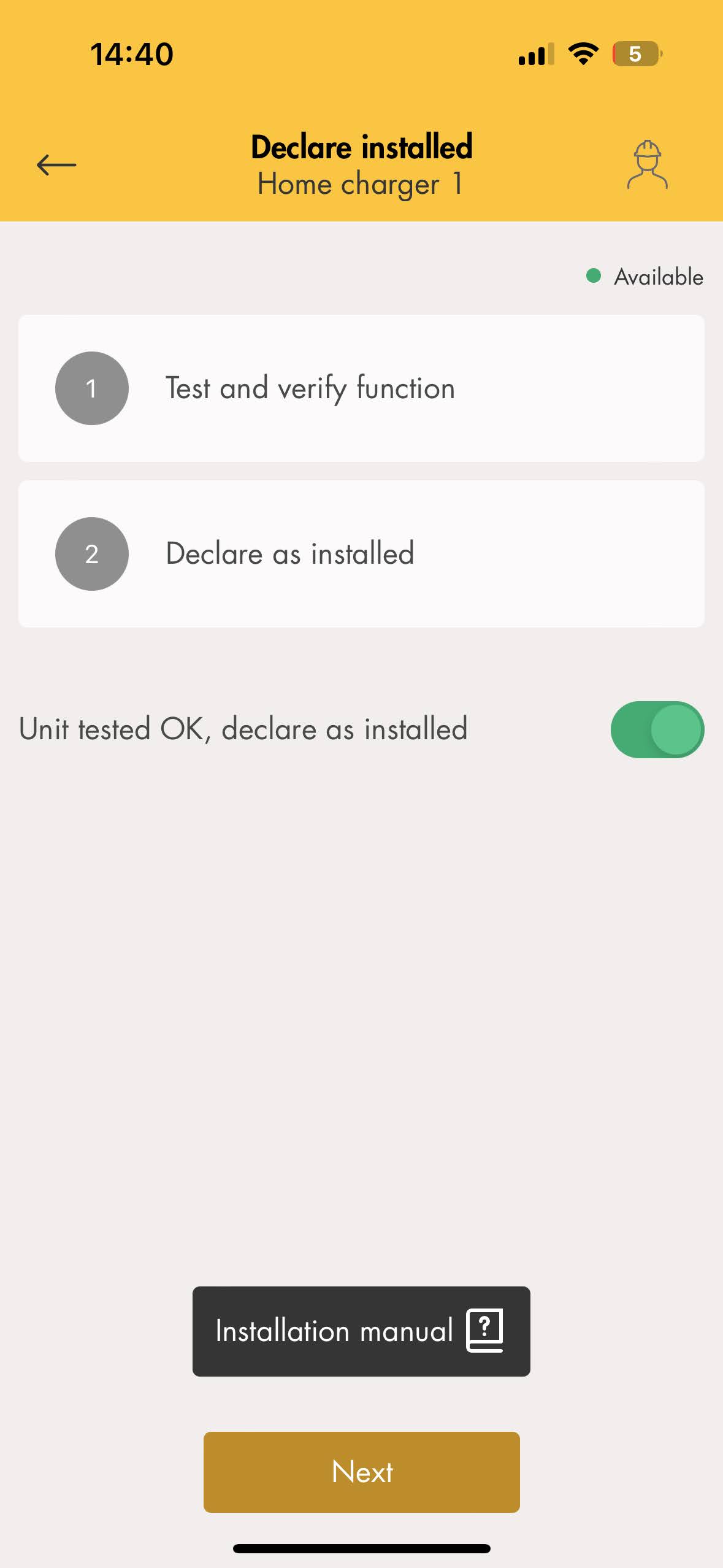

- Pojavit će se novi izbornik u kojem je dostupna funkcija Test and verification, a dostupna je i funkcija Decalre as instaliran. Ako su testovi u redu, deklarirajte GARO punjač kao instaliran i kliknite na gumb 'Dalje'.
3. Spojite GARO punjač na istu Wi-Fi mrežu kao i Reduxi kontroler
Za komunikaciju između Reduxi kontrolera i GARO punjača oba uređaja moraju biti spojena na istu mrežu. Kao što je navedeno u točki 2.1, ista mreža također mora biti odabrana za Reduxi, bilo da je LAN ili WLAN.
Kada se ispuni ovaj kriterij, prijeđite na OCPP postavke.
4. Konfiguracija za OCPP komunikaciju između GARO punjača i Reduxi kontrolera
4.1 Dodajte uređaj
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.
4.2 Odaberite uređaj koji želite dodati
Unutar prvog koraka odaberite osnovne postavke:
- Odaberite vrstu uređaja: EV punjač,
- Odaberite vrstu: OCPP 1.6 - JSON,
- I definirajte ime.
4.3 Konfiguracija uređaja za OCPP

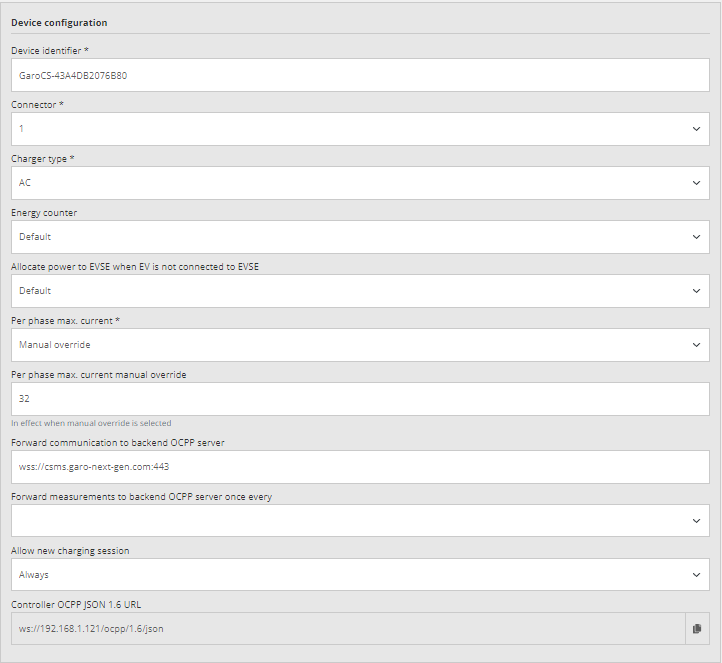

Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Prvo ispunite identifikator uređaja dobiven od GARO punjača.
Kada se koristi OCPP JSON 1.6 protokol, potreban je OCPP URL poslužitelja koji generira Reduxi kontroler. URL se može dobiti izravno iz komunikacijskog kanala.
Primjer URL-a: ws://192.168.1.121/ocpp/1.6/json/
4.4 Konfigurirajte OCPP postavke u GARO punjaču

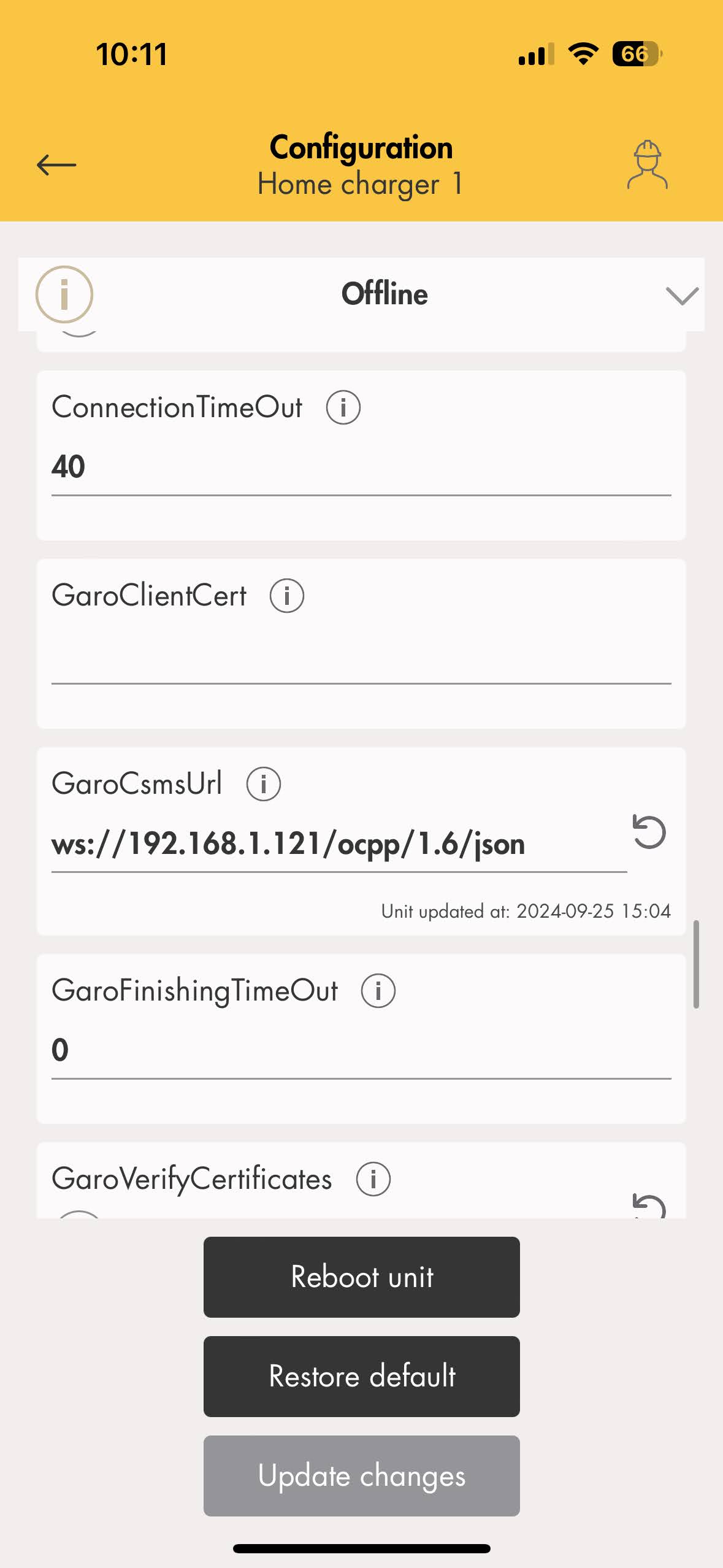

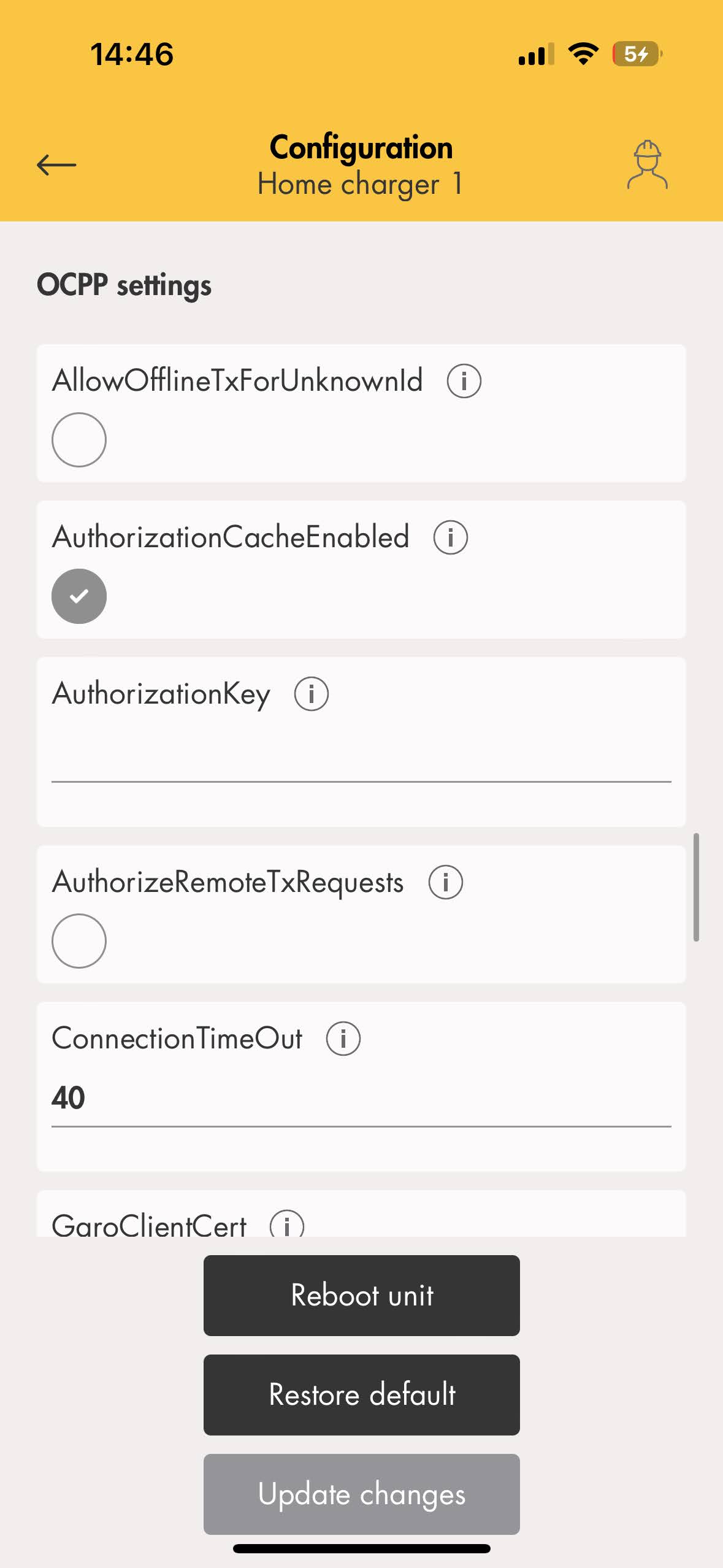

Nakon dobivanja JSON URL-a od Reduxija, posljednji korak je zalijepiti ga u GARO punjač za uspostavljanje OCPP veze. Idite do odjeljka 'Configuration' GARO punjača, zatim 'OCPP Settings', pomaknite se prema dolje do 'GaroCsmsURL' i zalijepite URL.
4.5 Testirajte komunikaciju
Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja Komunikacijski kanal.
Postoje tri različita slučaja komunikacijskog odgovora.
Slučaj 1: Komunikacija radi ispravno.
Slučaj 2: Nije moguće komunicirati s uređajem 1, ID uređaja nije postavljen ili je drugačiji.
Slučaj 3: Nije pronađen nijedan uređaj s OCPP 1.6 komunikacijom.
4.6 Zadani parametri
Ispunite napredne postavke i odaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati ovisno o potrebama lokacije. Nakon što ste gotovi, kliknite gumb 'Gotovo' dolje desno na zaslonu.

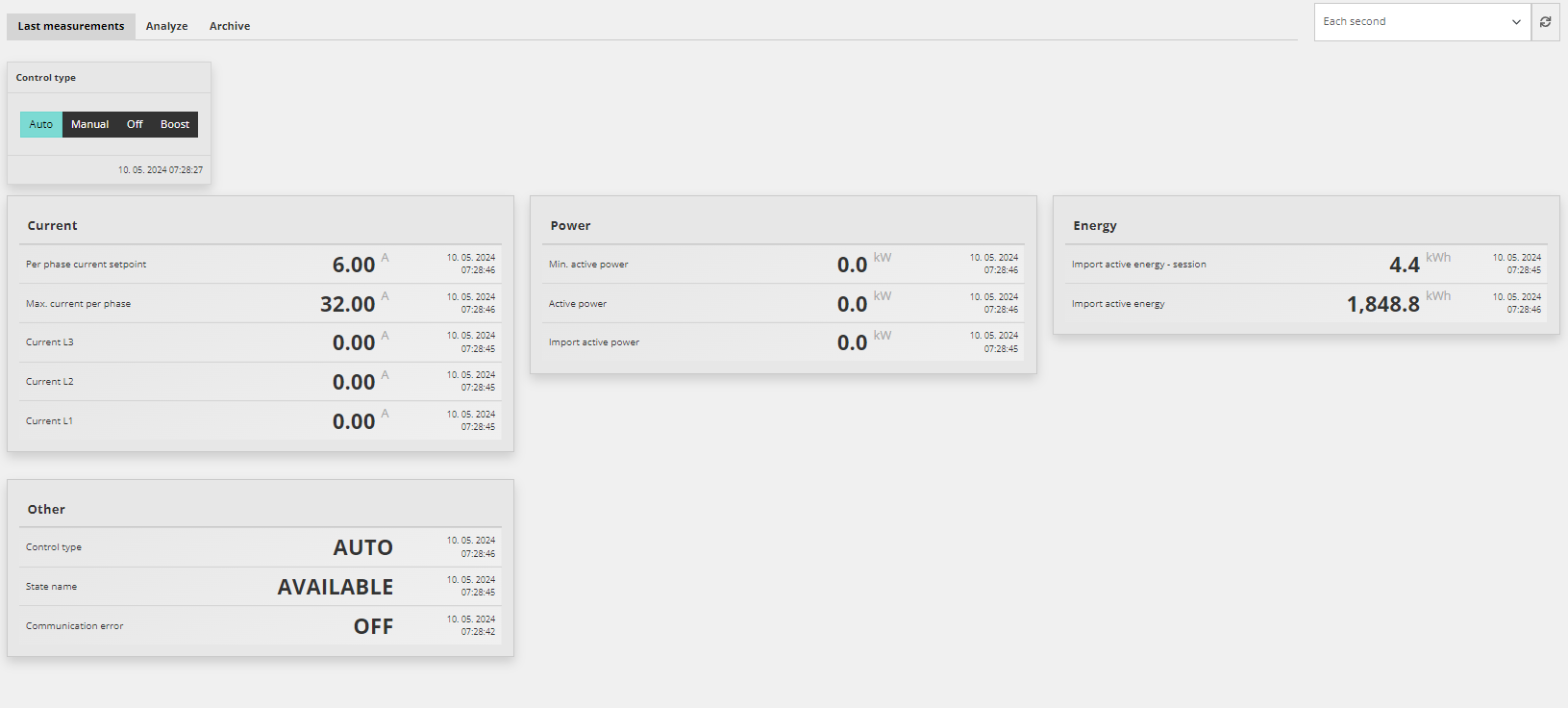

4.7 Očitavanja s uređaja
Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj/Zadnje mjerenje'.
Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
4.8 Vraćanje na tvorničke postavke

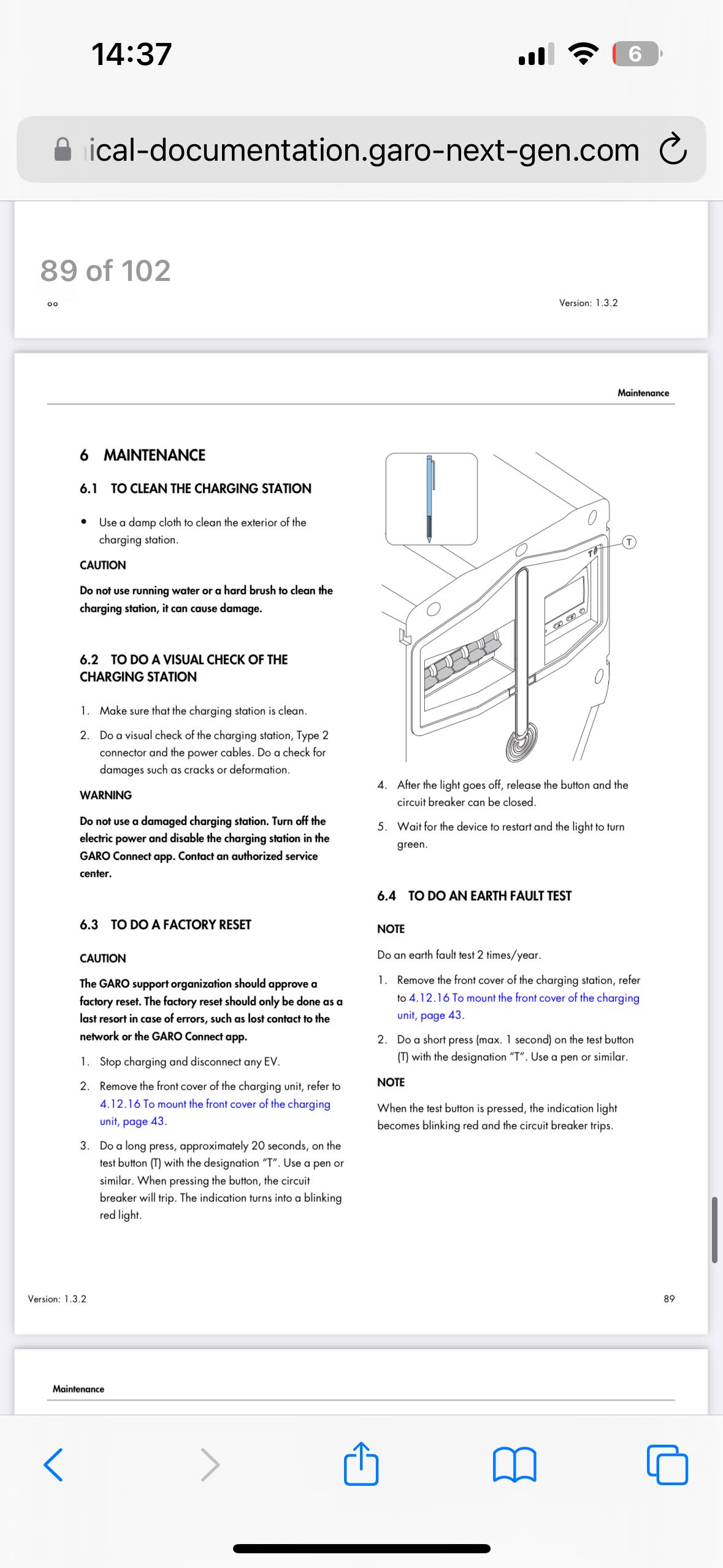

U slučajevima kada je punjač premješten ili se treba spojiti na drugu mrežu, možda će biti potrebno vraćanje na tvorničke postavke. Za vraćanje na tvorničke postavke pritisnite i držite tipku za testiranje 20 sekundi, zatim ponovno konfigurirajte GARO punjač.
