Integrirajte Reduxi Controller s DAZE punjačem putem Wi-Fi-ja, koristeći Modbus TCP protokol. Reduxijeva fleksibilnost omogućuje smanjenje troškova do 30%.

1. Instaliraj DAZE aplikaciju

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Aplikacija je dostupna na Google Storeu: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Aplikacija je dostupna na Apple App Storeu:

https://apps.apple.com/it/app/daze/id1616674889

2. Spojite se na aplikaciju DAZE

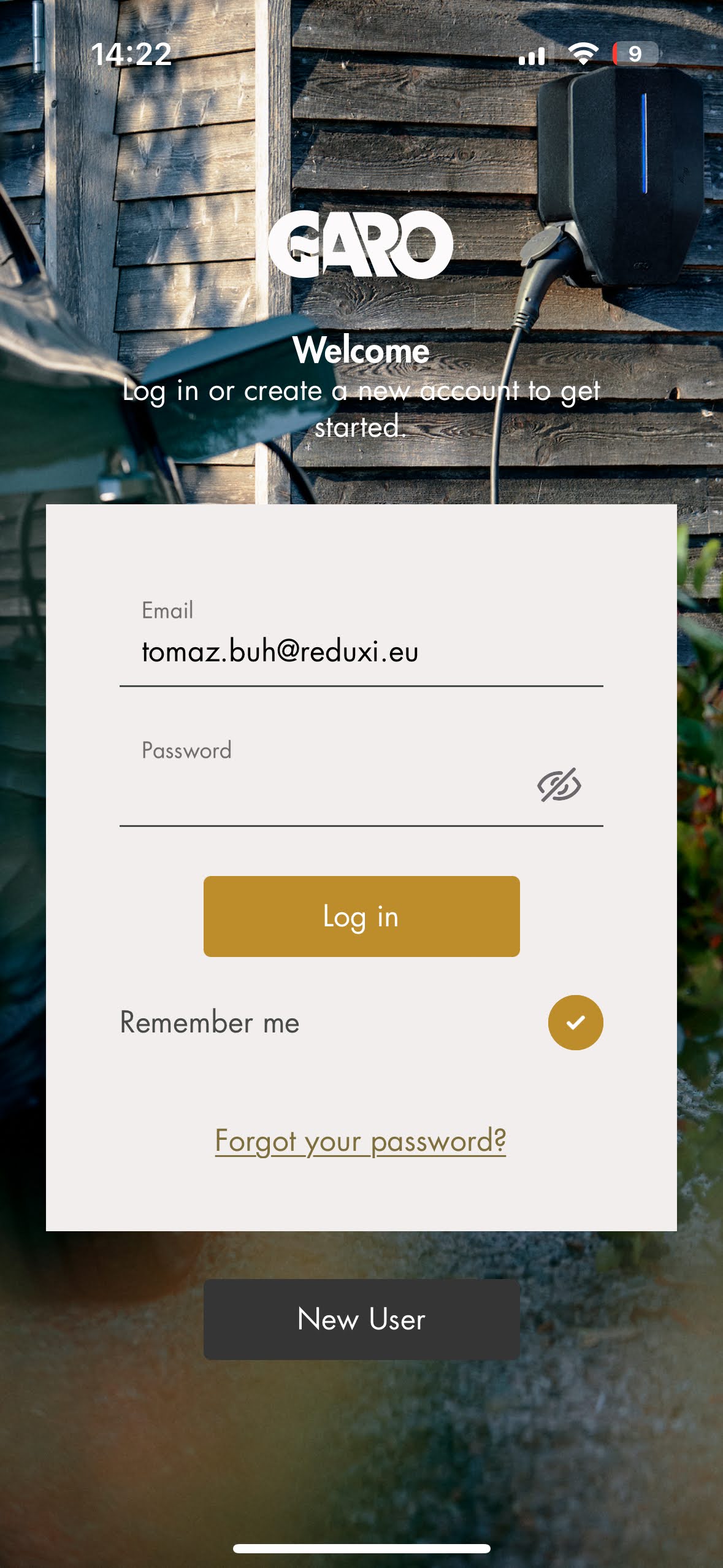

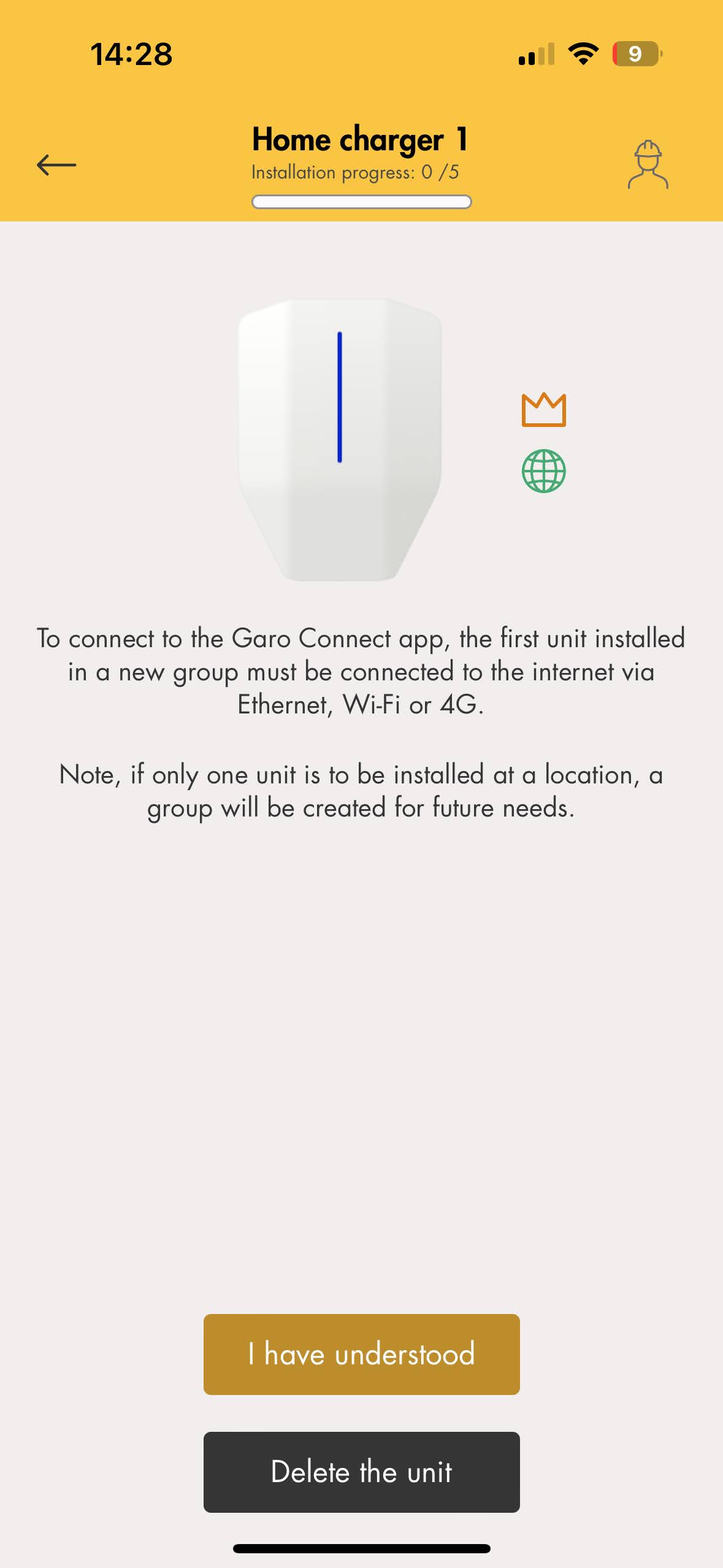

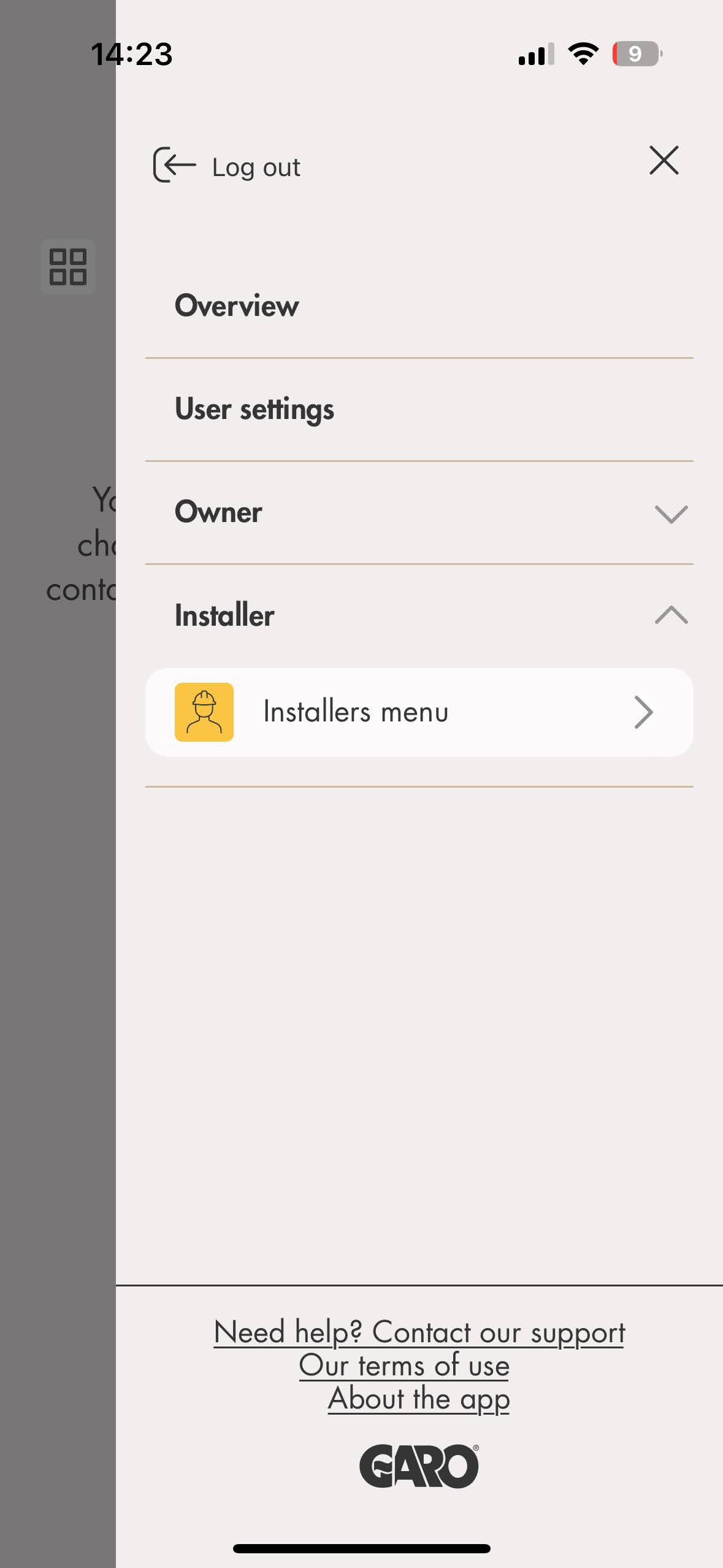

2.1 Prijava/registracija na aplikaciju GARO Connect

Otvorite aplikaciju i prijavite se ili registrirajte novi račun klikom na gumb 'Registracija', zatim se prijavite.

2.1.1 Postavke punjača DAZE EV

Nakon što se prijava izvrši, potrebno je izvršiti konfiguraciju za DAZE punjač.

• Dodaj mrežu

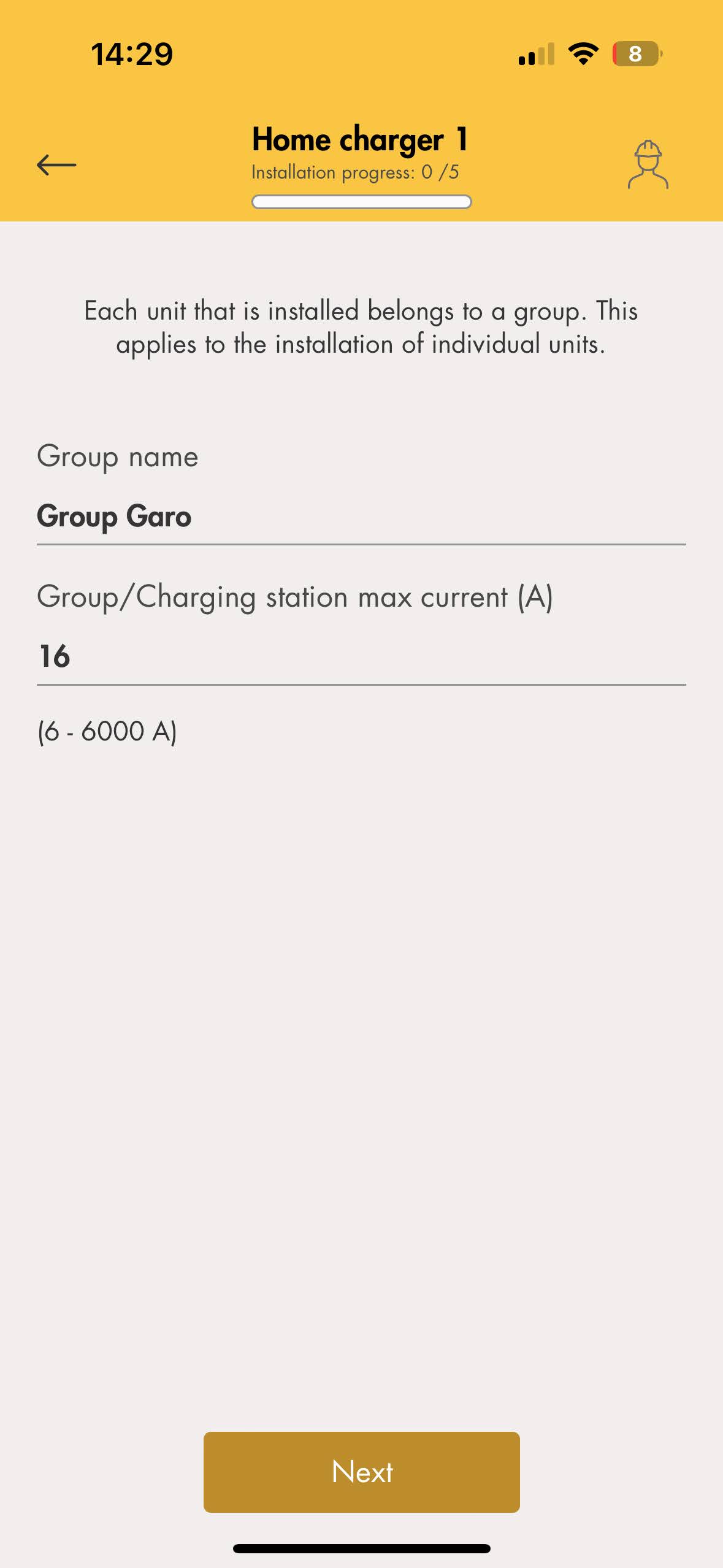

• Stvorite mrežu (ispunite potrebne informacije)

• Parametri sustava

• Parametri PV sustava (ako su implementirani)

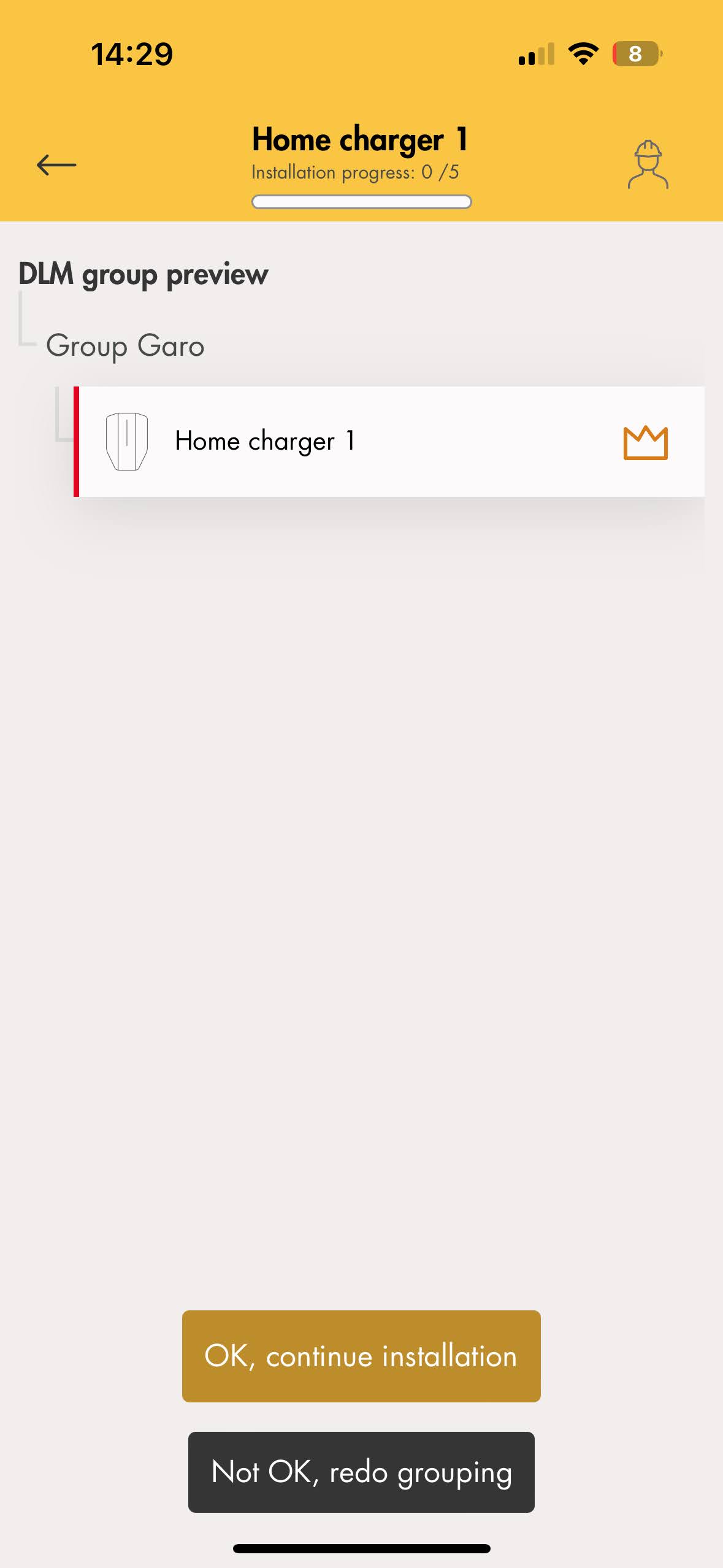

• Popis mreža (odaberite novo dodanu mrežu)

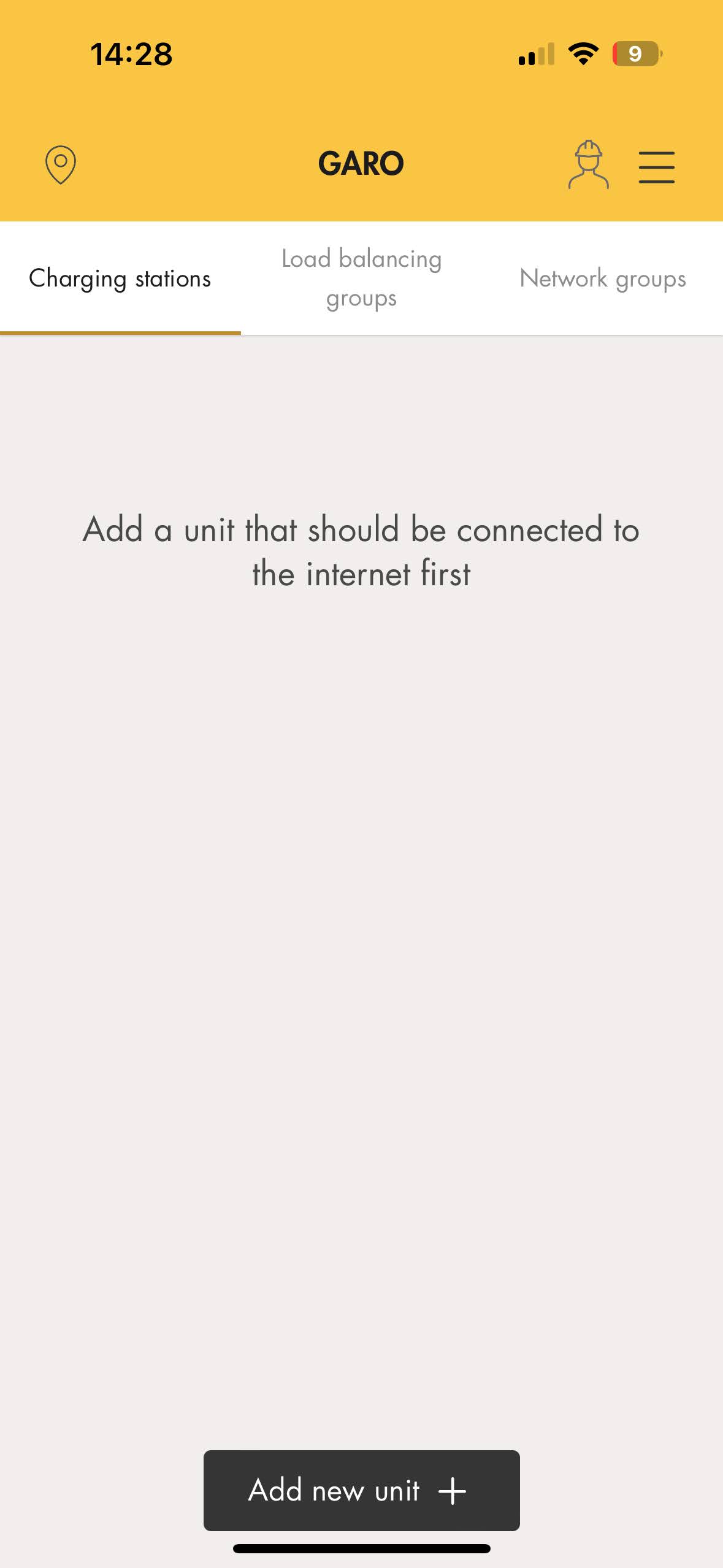

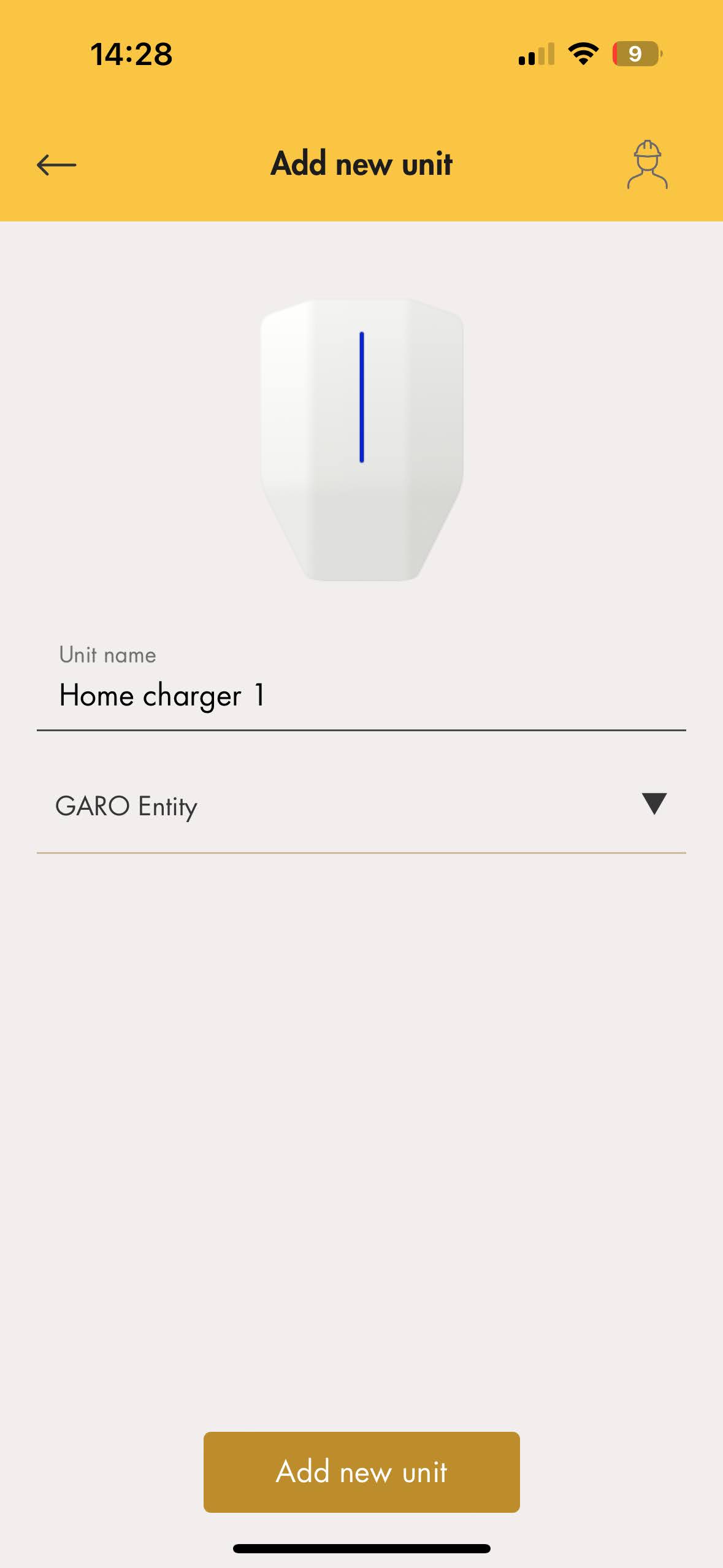

• Dodajte stanicu za punjenje

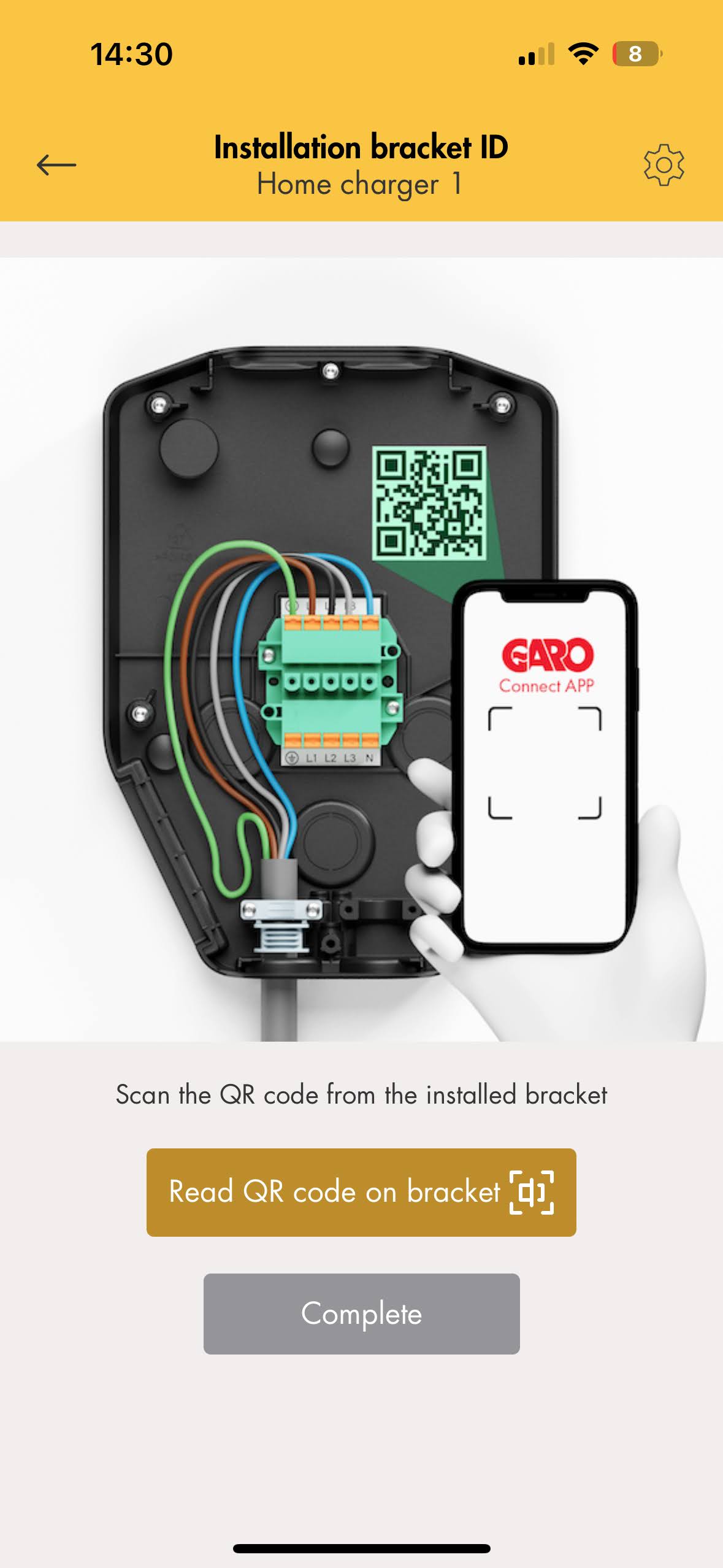

• Skenirajte QR kod na kartici

• Identifikacija punjača (s kartice s QR kodom)

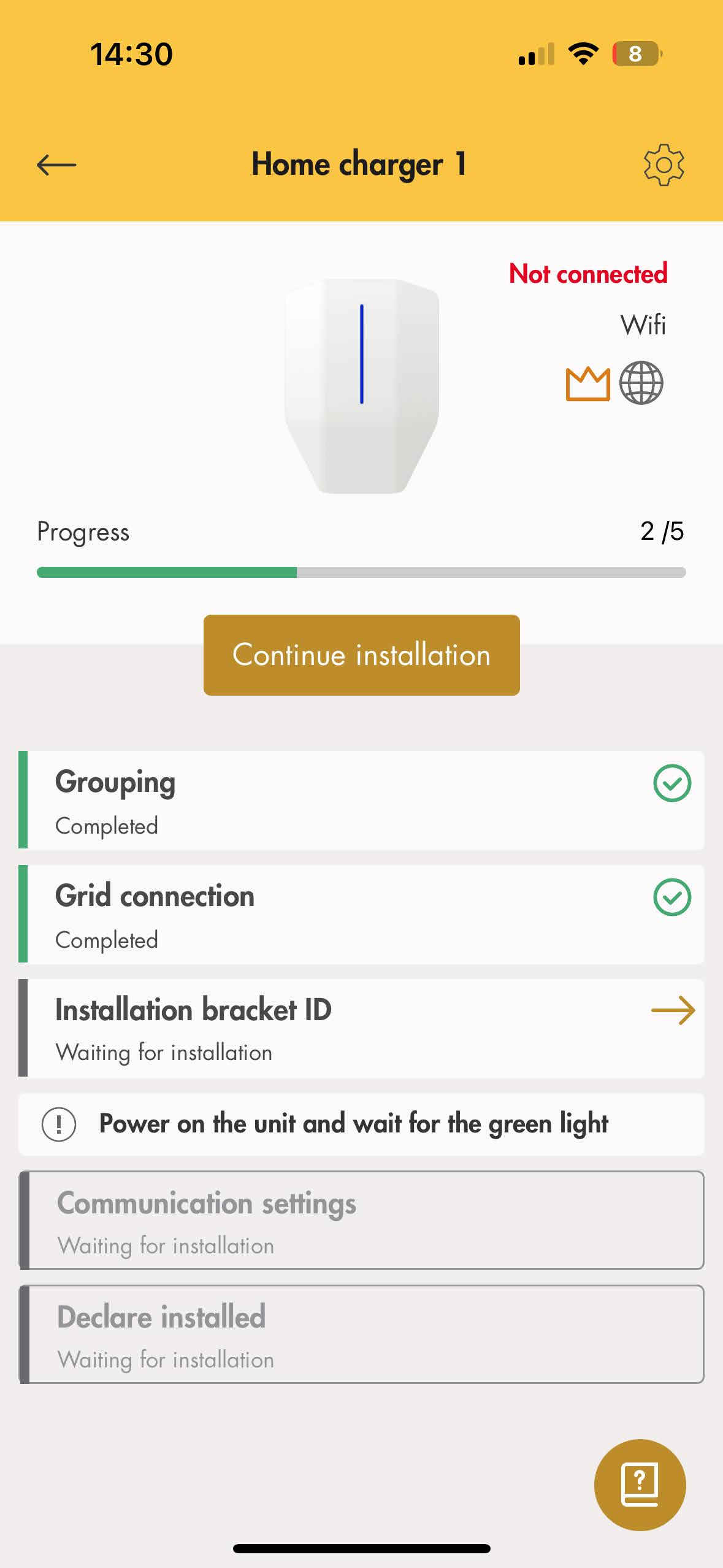

• Ažurirajte punjač

• Upravljanje napajanjem (odaberite svoju opciju)

• Info-znak (iz prethodne točke) za dodatne informacije

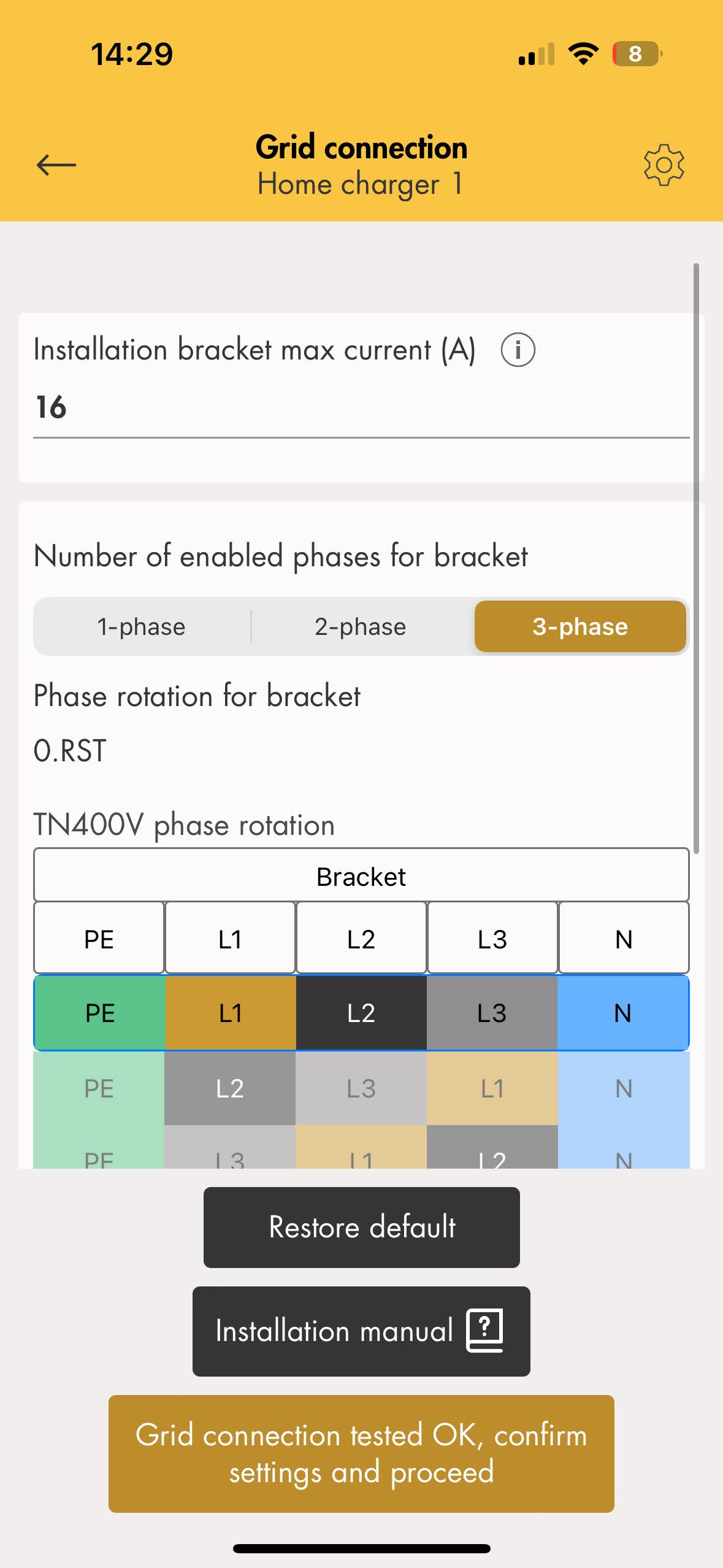

• Ožičenje stanice za punjenje

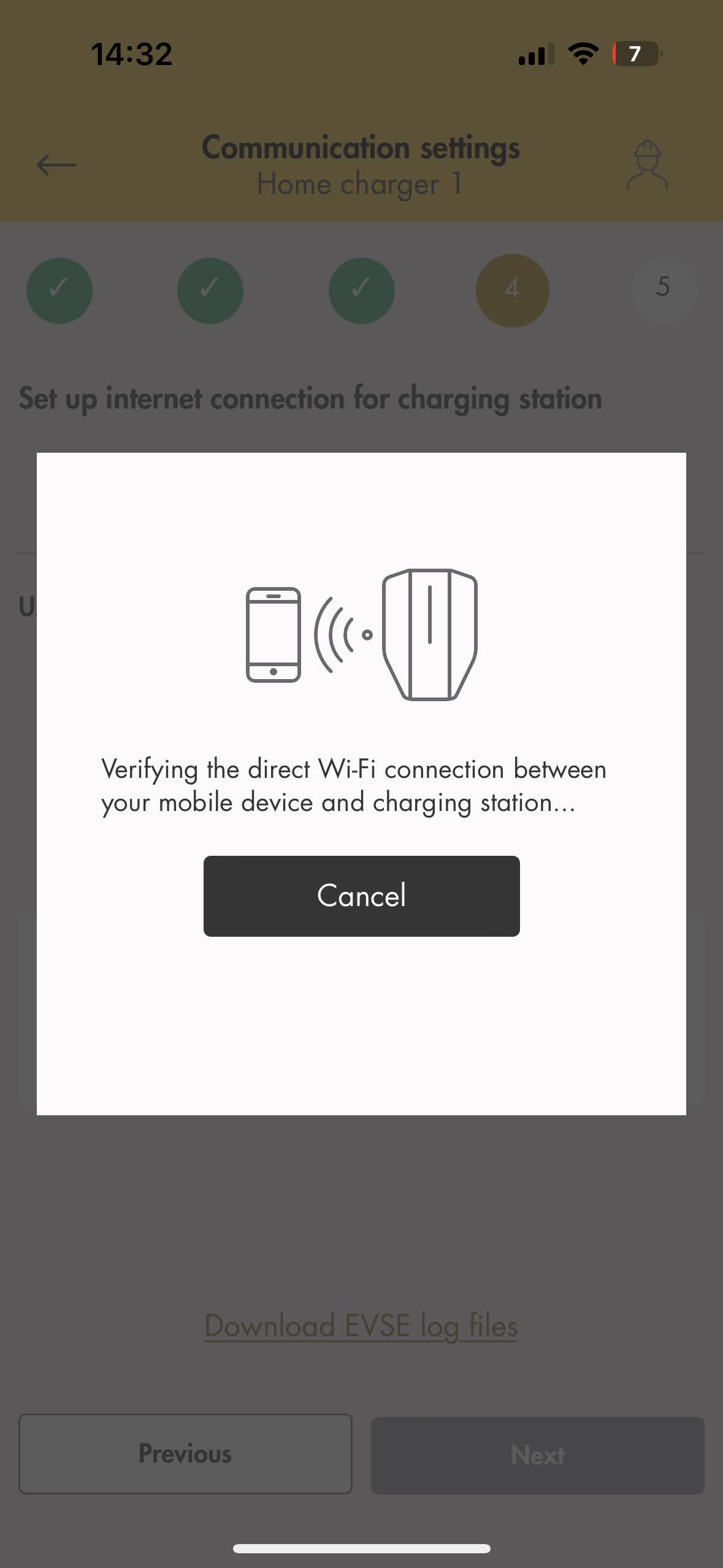

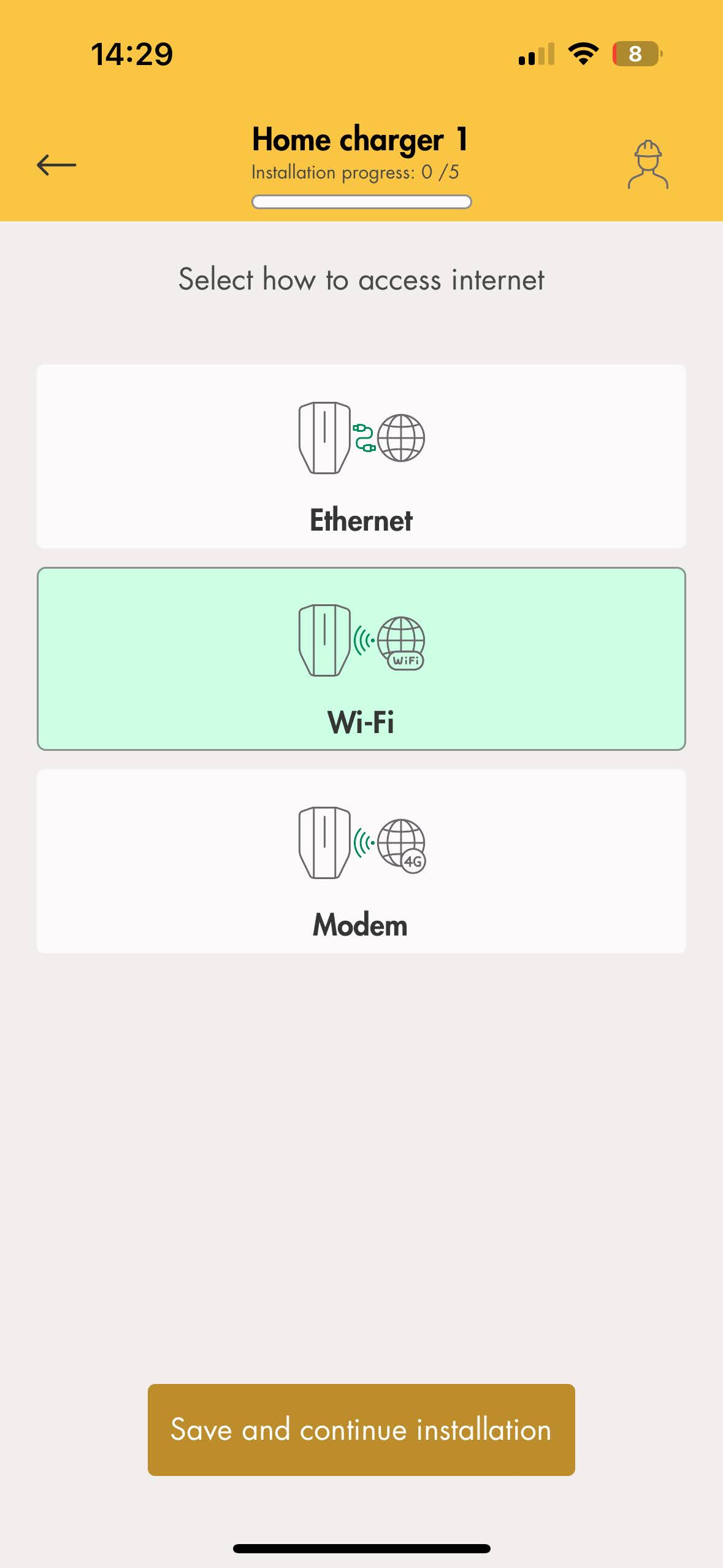

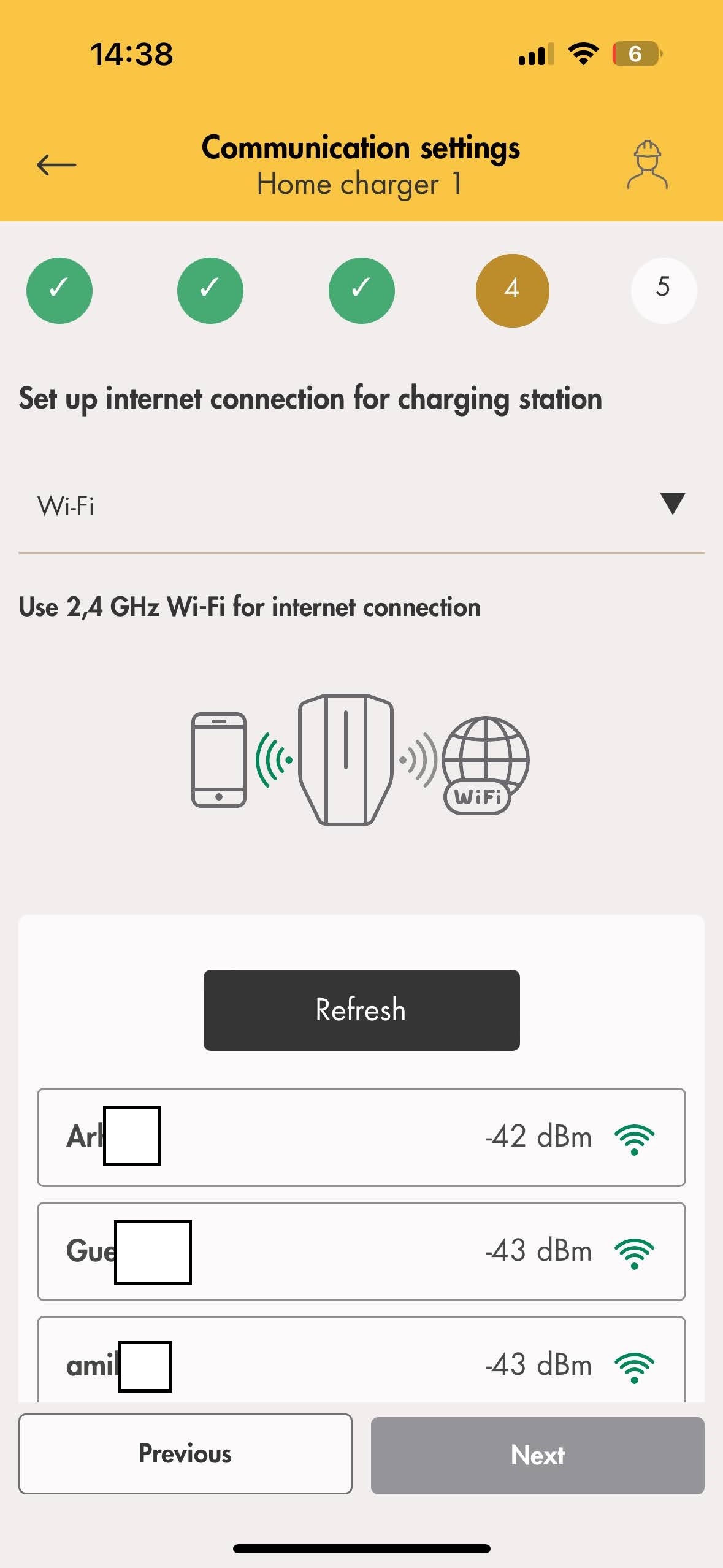

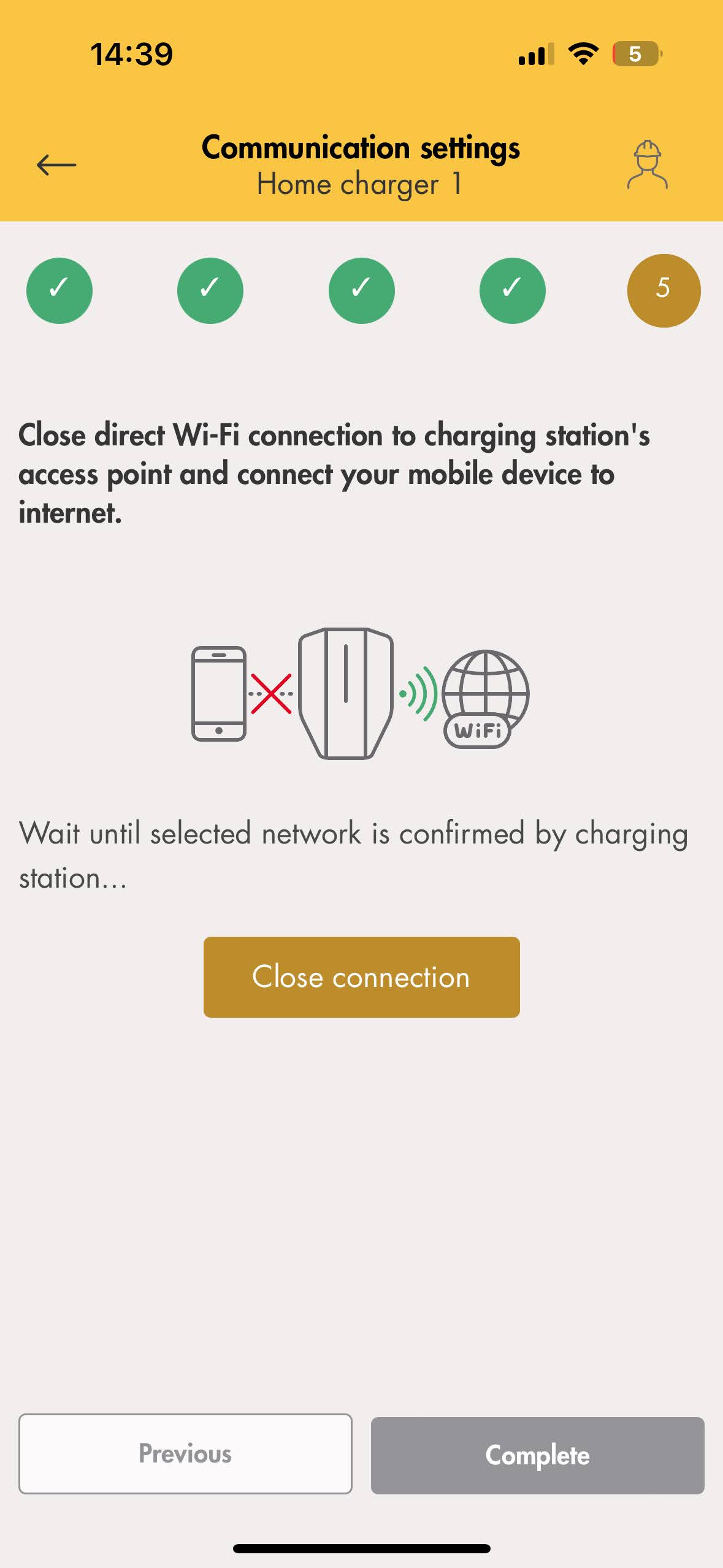

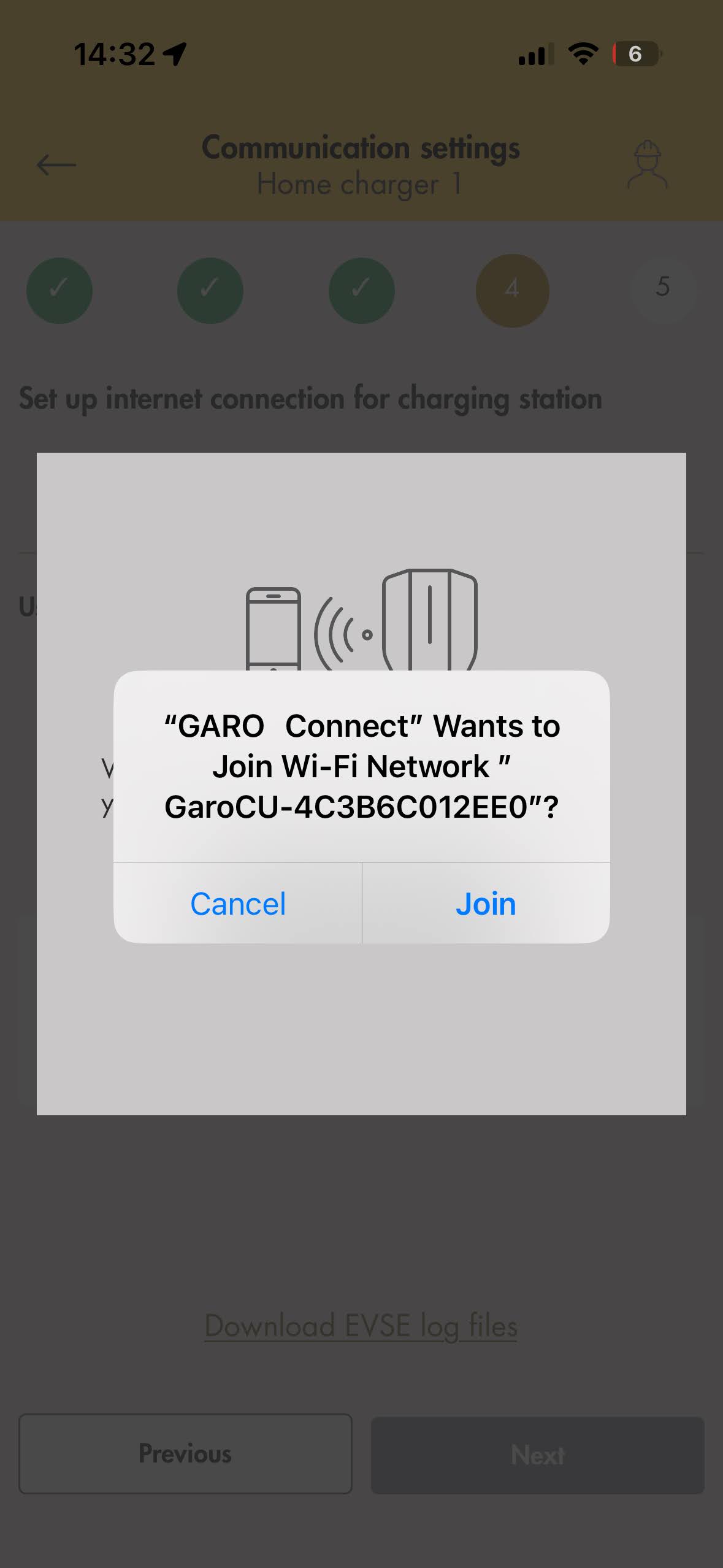

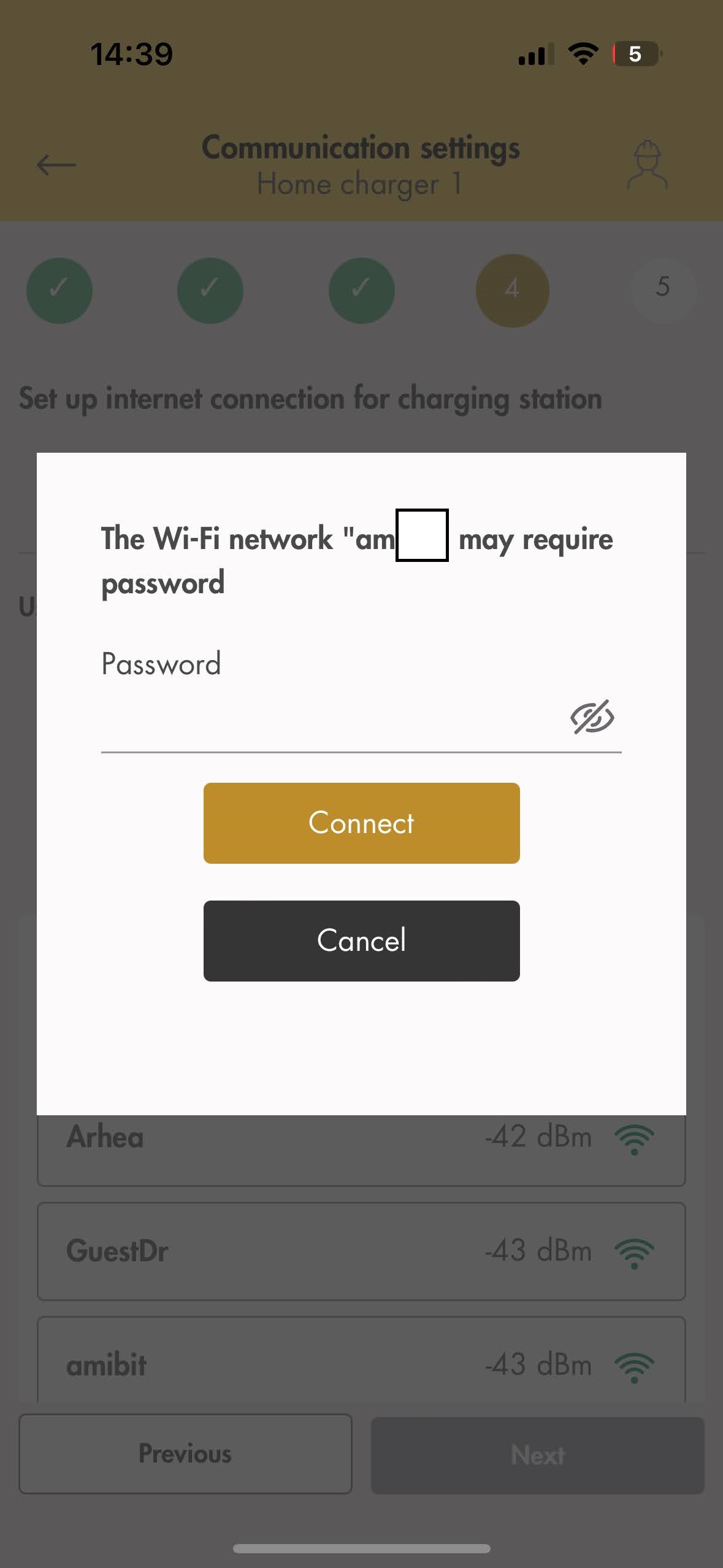

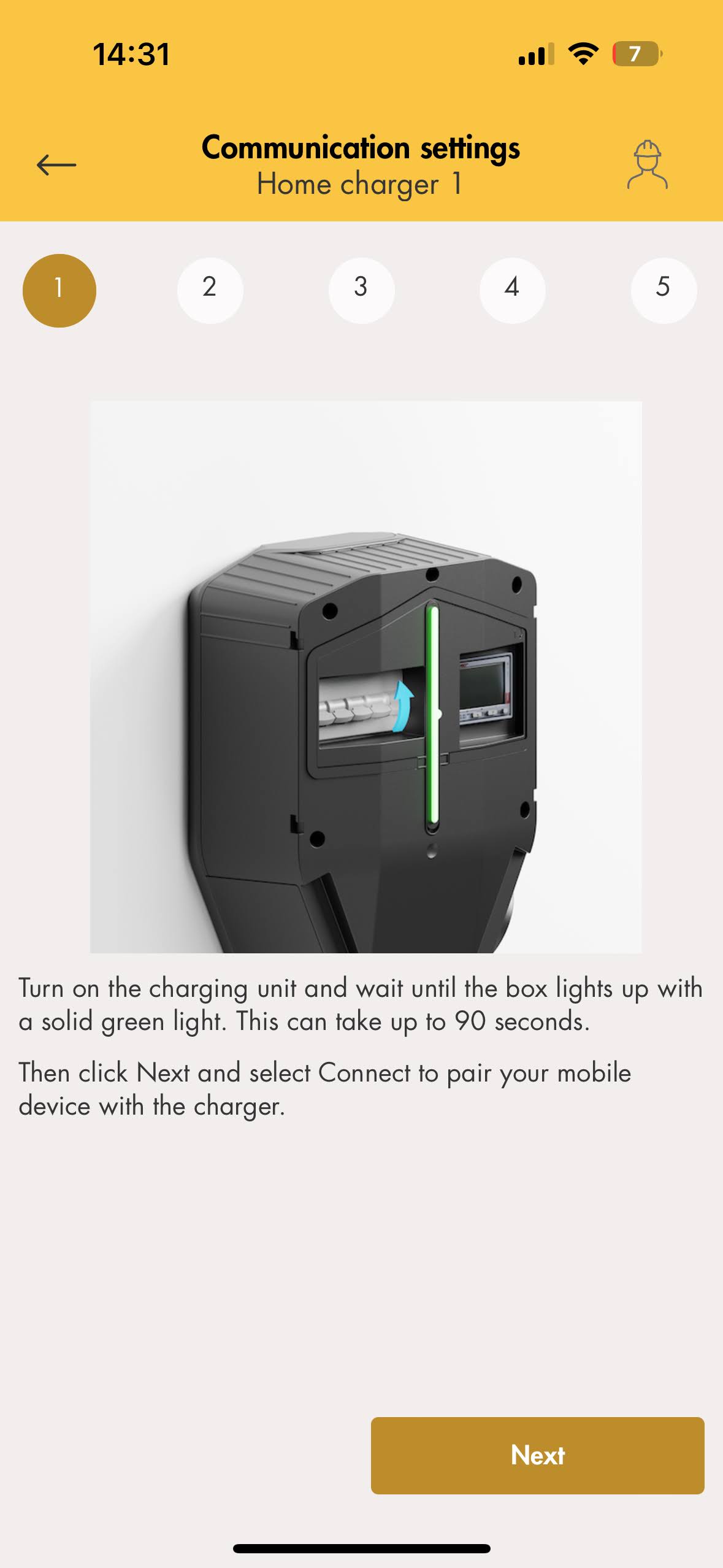

• Konfigurirajte Wifi (odaberite Wifi i prijavite se na Wifi mrežu i povežite se)

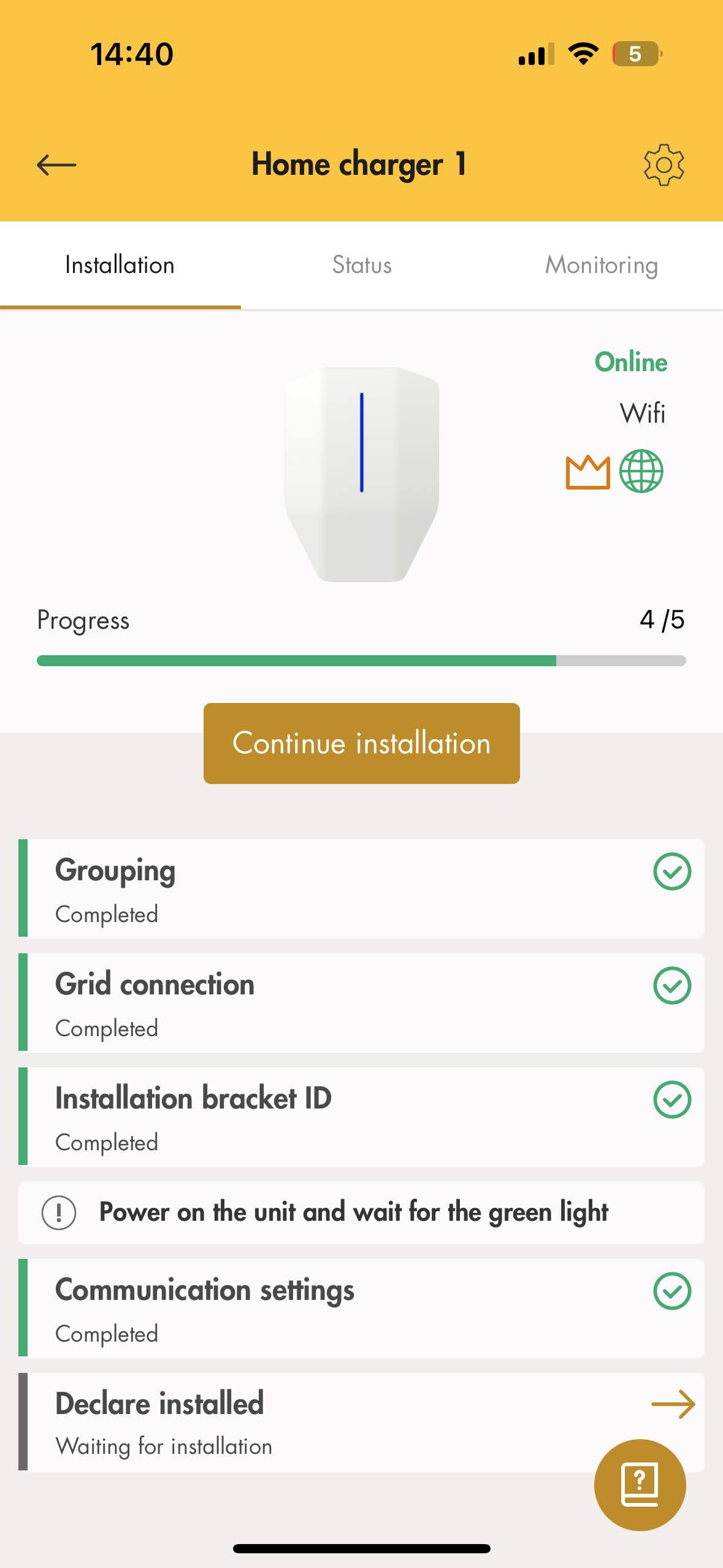

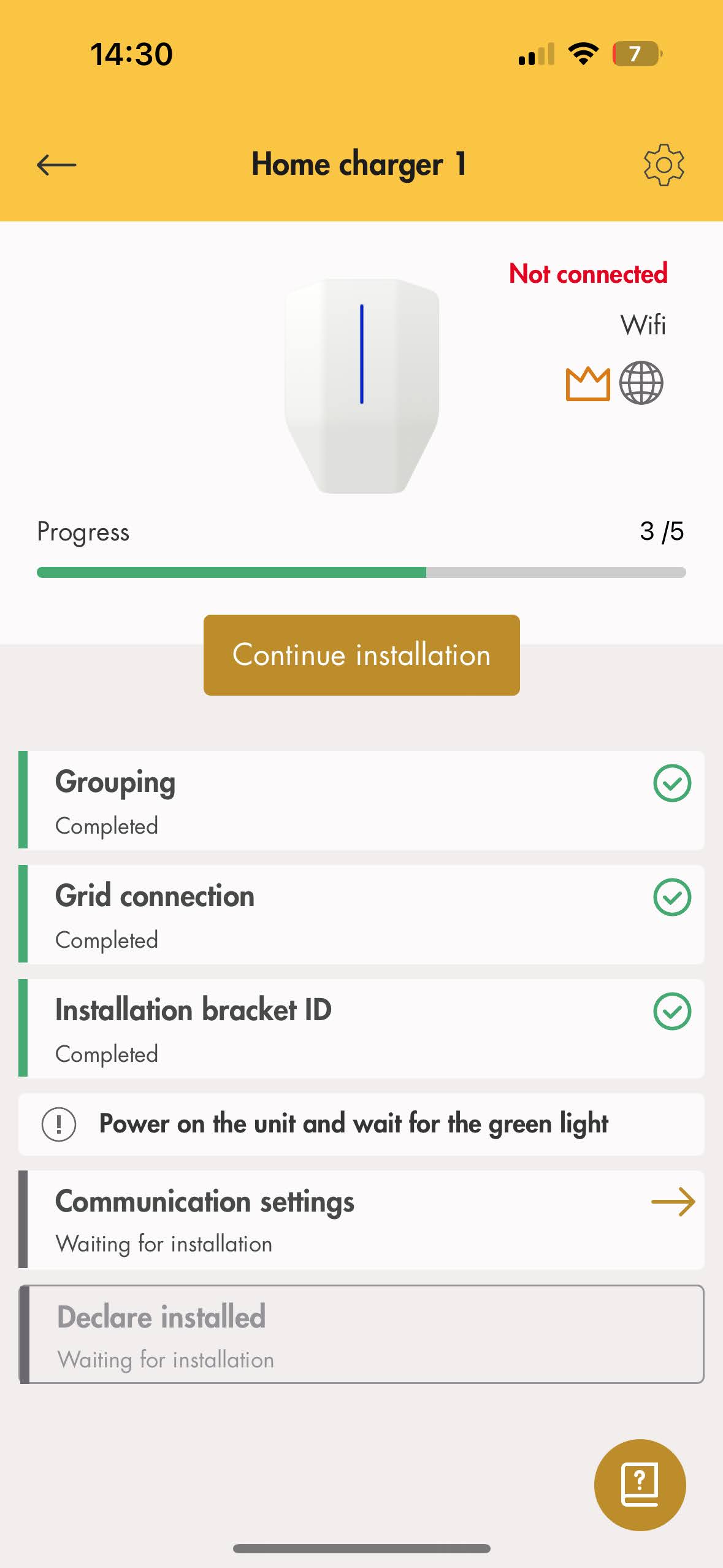

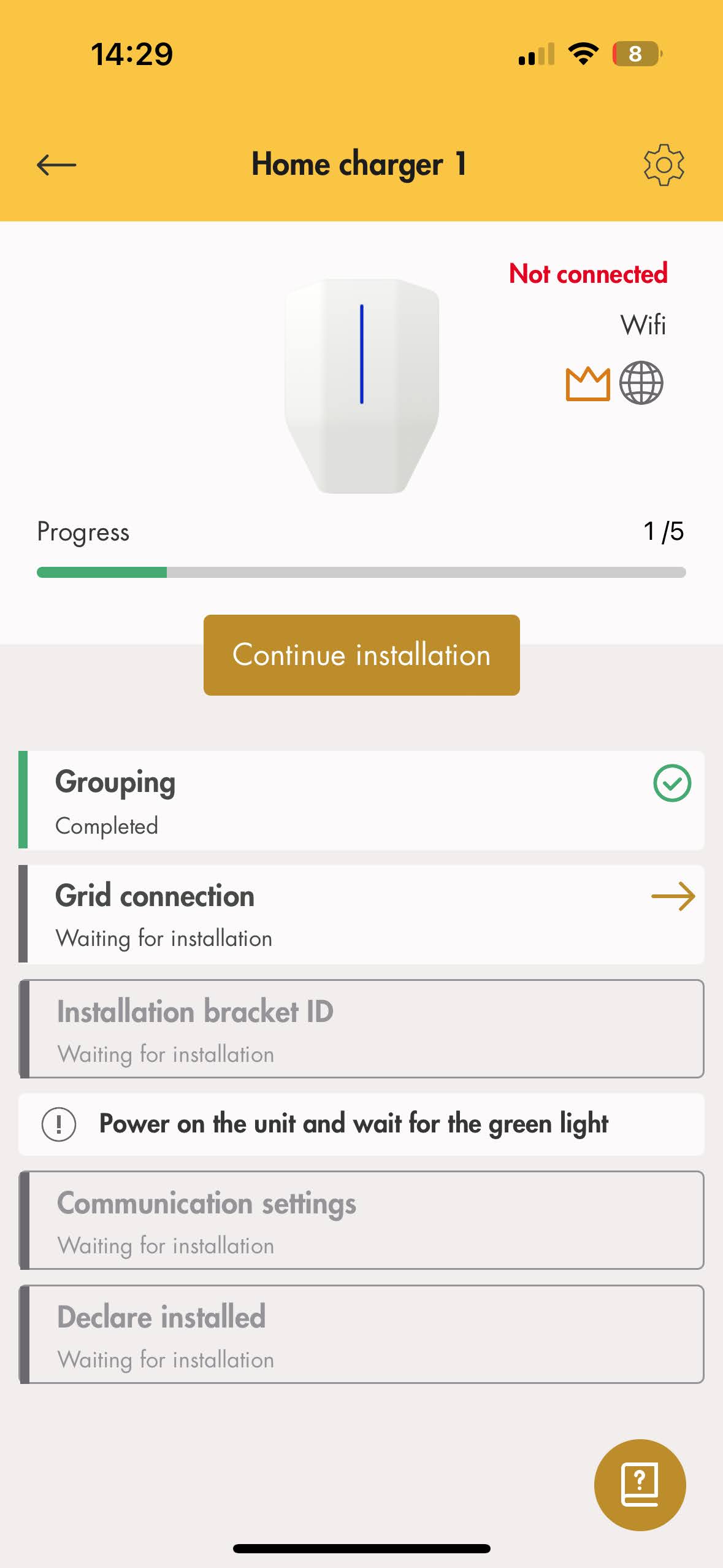

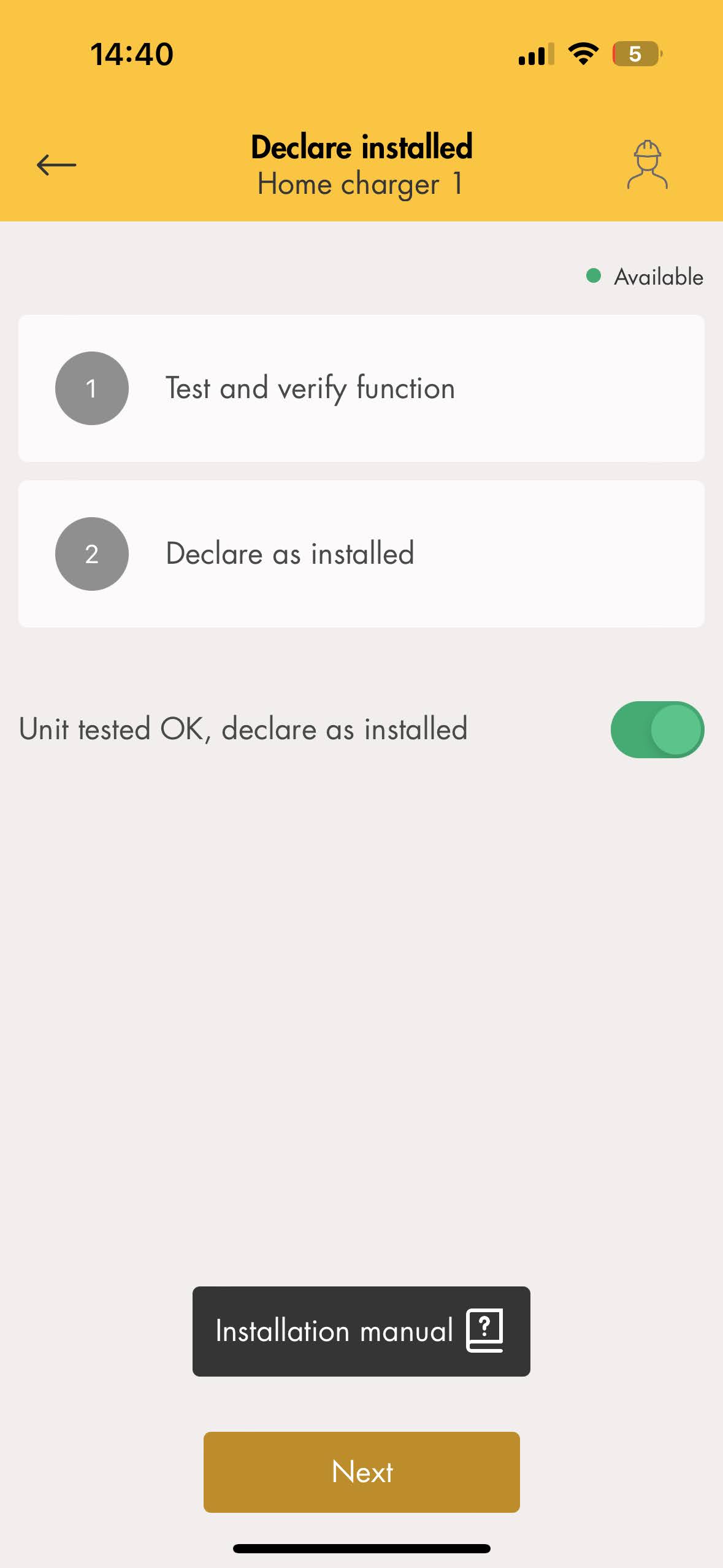

• Konfiguracije punjača (završni korak)

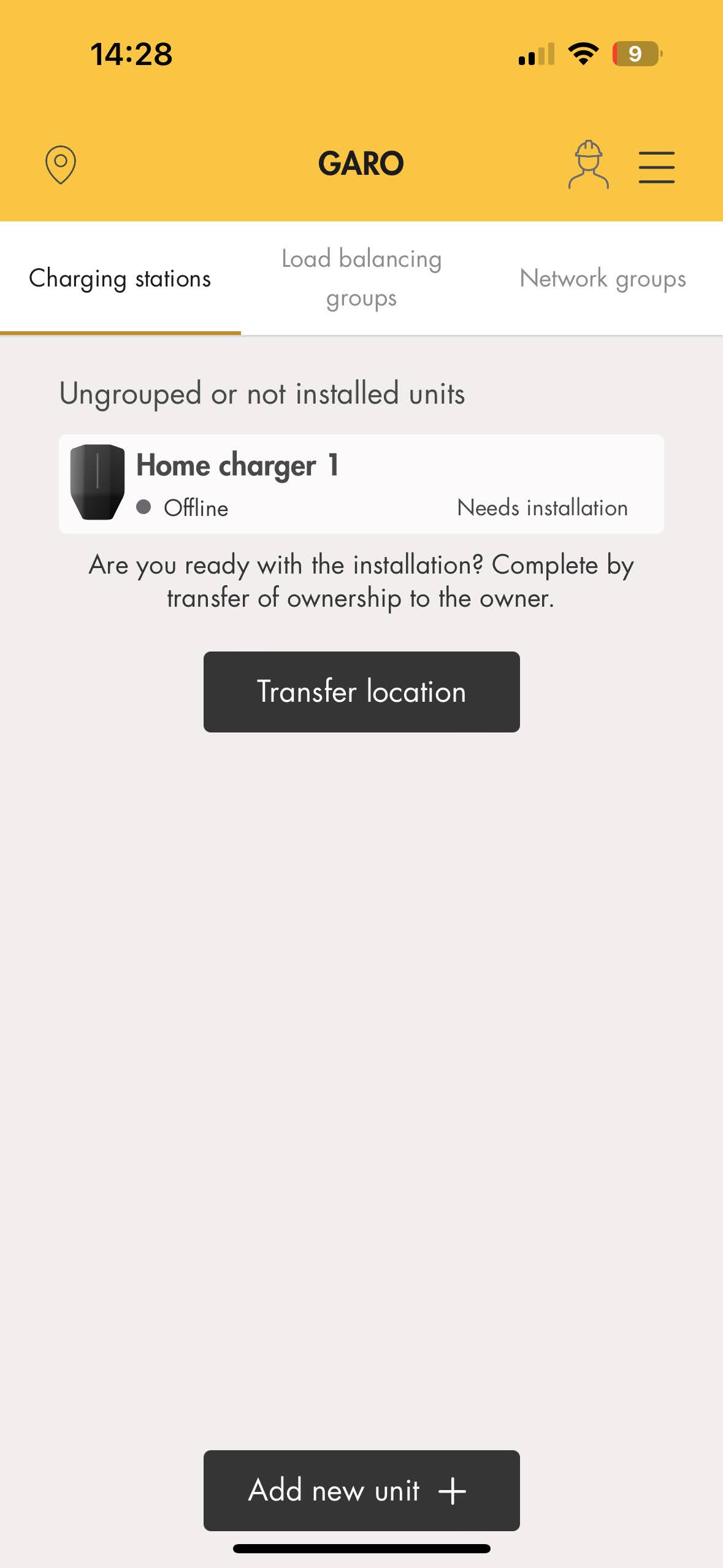

• Izbornik punjača (novododan uređaj)

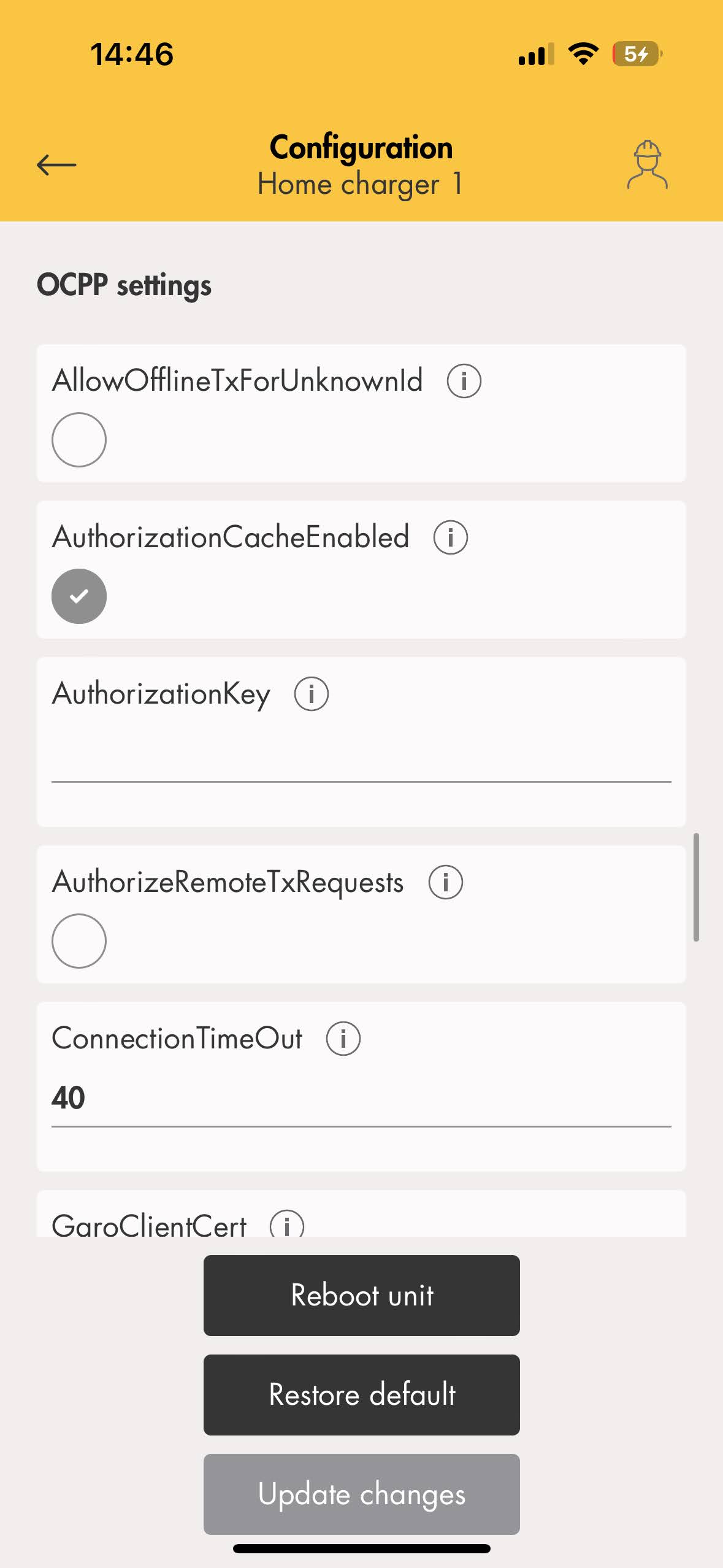

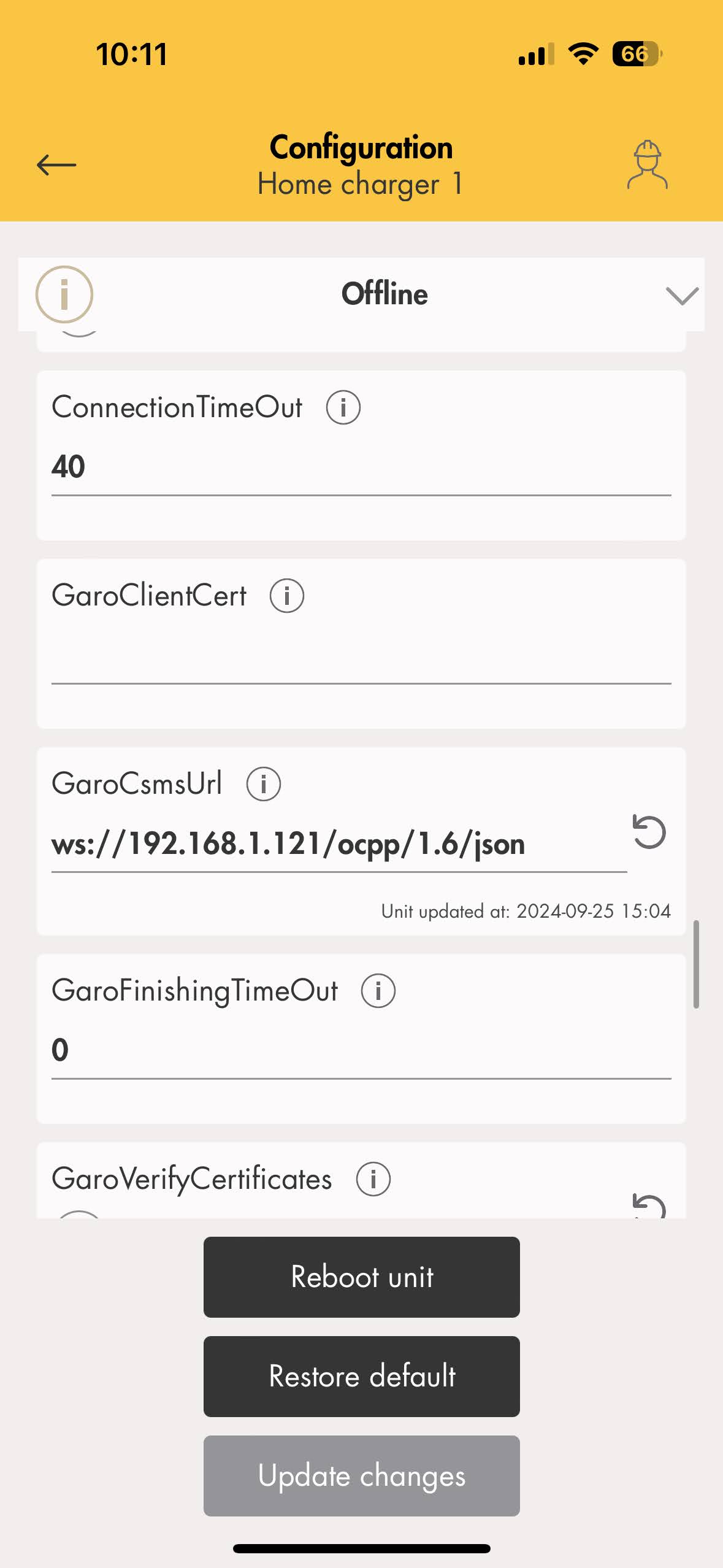

• Parametri punjača (dodatne postavke)

2.2 Nabavite IP Daze punjača

Aplikacija DAZE ne pruža izravne informacije o IP adresi, pa se mora dobiti od lokalnog usmjerivača.

Jedna opcija za dobivanje IP adrese za usmjerivač i DAZE punjač je s Naprednim IP skenerom.

Nakon što se dobije IP adresa DAZE punjača, potrebno je dodijeliti statičku IP adresu na strani usmjerivača kako bi se spriječila buduća odstupanja.

3. Modbus TCP/IP komunikacija između DAZE punjača i Reduxi kontrolera

3.1 Dodavanje uređaja (DAZE punjač)

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

3.2 Odaberite uređaj koji želite dodati

Unutar prvog koraka odaberite osnovne postavke:

• Odaberite vrstu uređaja: EV punjač,
• Odaberite vrstu: Dazebox,
• i definirati naziv.

3.3 Konfiguracija uređaja za Modbus TCP/IP

Drugi korak se koristi za komunikacijski kanal, kako bi Modbus TCP/IP komunikacija ispravno radila. Prvo popunite dobiveni IP iz točke 2.2 i definirajte Modbus ID, koji je prema zadanim postavkama postavljen na 1.

3.4 Testirajte komunikaciju

Kako bi se osiguralo da je komunikacija Modbus TCP/IP uspostavljena, test komunikacije može se izvršiti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno nakon svih polja komunikacijskog kanala.

Postoje tri različita slučaja komunikacijskog odgovora.

1. slučaj: Komunikacija radi ispravno čitajući:

Slučaj 2: Nije moguće komunicirati s uređajem na IP = 192.168.2.201, IP uređaja je drugačiji:

Slučaj 3: Odabrani port nije točan, provjerite port za Modbus TCP/IP:

3.5 Zadani parametri

Ispunite napredne postavke i odaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati ovisno o potrebama lokacije. Nakon što završite, kliknite gumb "Gotovo" na zaslonu.

3.6 Očitavanja s uređaja

Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj/Zadnje mjerenje'.

Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
