Reduxi strategies enable DLM execution at every level of installation, ensuring protection and flexibility while contributing to significant cost reduction.
1. Uvod
Uz sve veću potrebu za multi-level DLM (dinamičko upravljanje opterećenjem), sustav Reduxi omogućuje kao dio strategija osiguranje ograničenja na svakoj razini instalacije, tj. zaštitu električnih elemenata svakog napajanja od oštećenja.
2. DLM zaštita na više razina
Postizanje zaštite na više razina u potpunosti ovisi o specifičnoj instalaciji na lokaciji. Za svaku novu razinu hrane/hrane mora se definirati prilagođena strategija kako bi se osiguralo ispunjavanje svih sigurnosnih uvjeta za odgovarajuću kontrolu.
2.1 Primjer višerazinskog DLM-a u Reduxi sustavu
Prikazat će se dva primjera koja se najčešće koriste u praksi.
2.1.1 Kućište pametnog mjerača glavne mreže

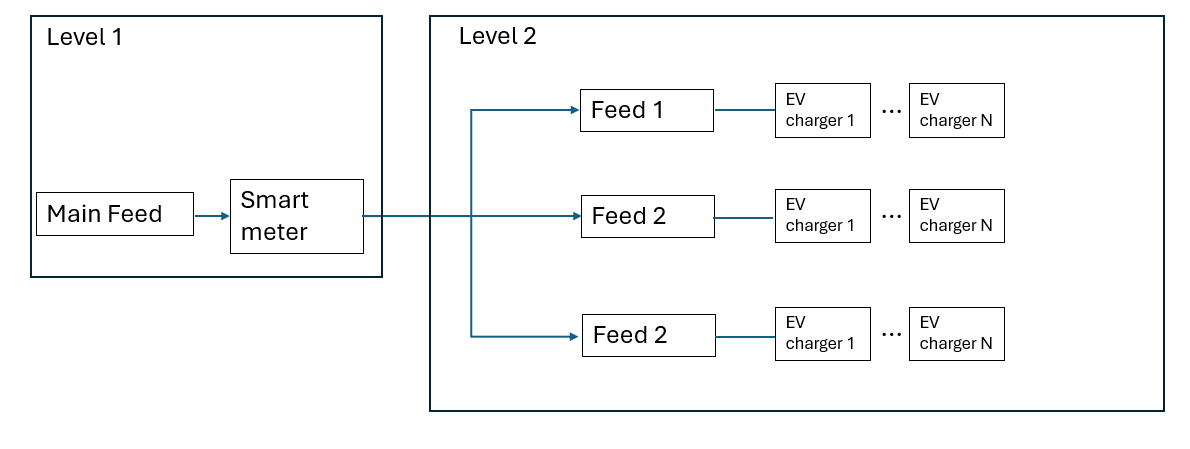

Dat je primjer gdje su sheme instalacije na dvije razine dane ispod:
U ovom primjeru, mjerenja s pametnog mjerača vrše se na glavnom dovodu, s jednim pametnim mjeračem koji otkriva i mjeri potrošnju cijele zgrade. Za sekundarne izvore napajanja na razini dva, mjerenja se dobivaju (izračunavaju) izravno iz pojedinačnih EV punjača, pri čemu zbroj snage na svakom EV punjaču djeluje kao "virtualni" pametni mjerač za taj izvor. Imajte na umu (Važno!), da je ovaj pristup valjan samo kada je napajanje povezano isključivo s EV punjačima. Inače će mjerenja biti netočna.
Kako postaviti strategije za ovaj primjer:
- Prvo je potrebno postaviti opću strategiju, uključujući Smart mjerač i sve punjače:
U Reduxi Configurator kao dio Strategije za Reduxi kontroler definirajte kontrolirane uređaje (EV punjače) i mjerni uređaj (pametni mjerač):

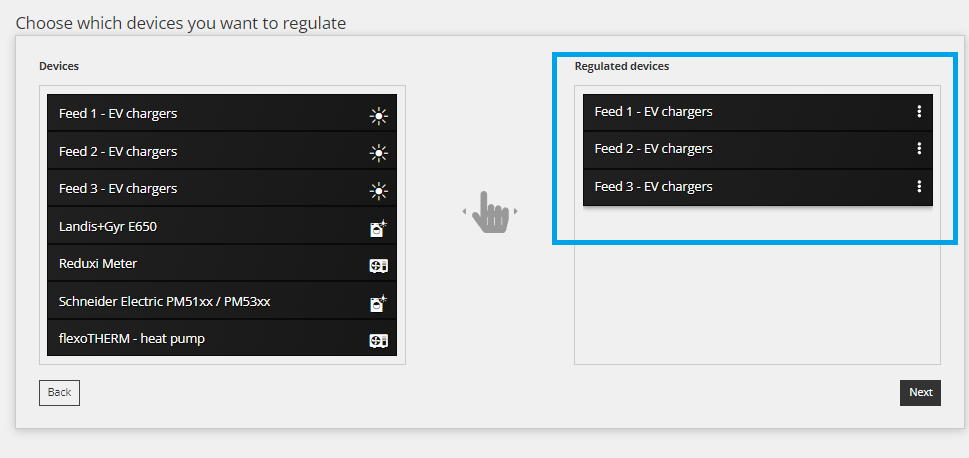

Kontrolirani uređaj (svi EV punjači):

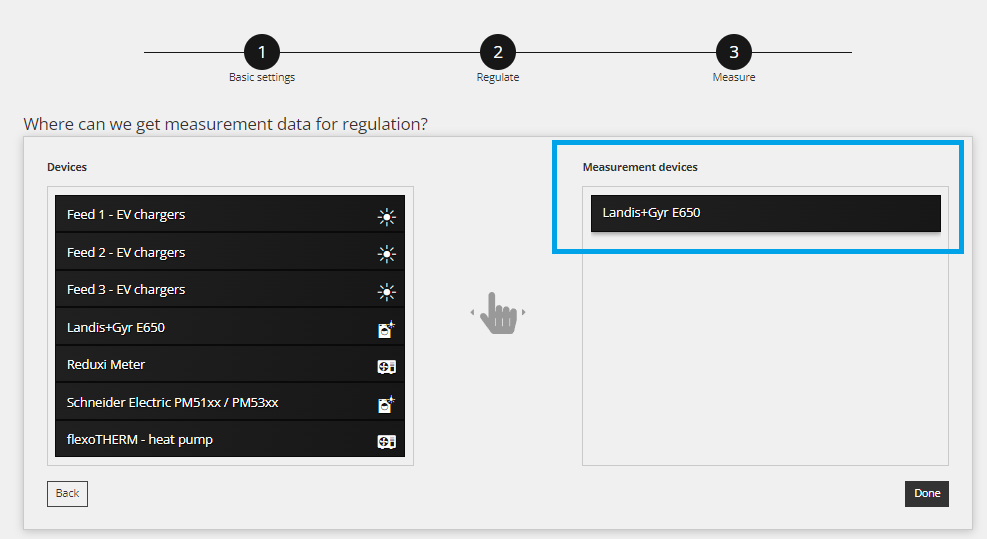

Mjerni uređaj (pametni mjerač):

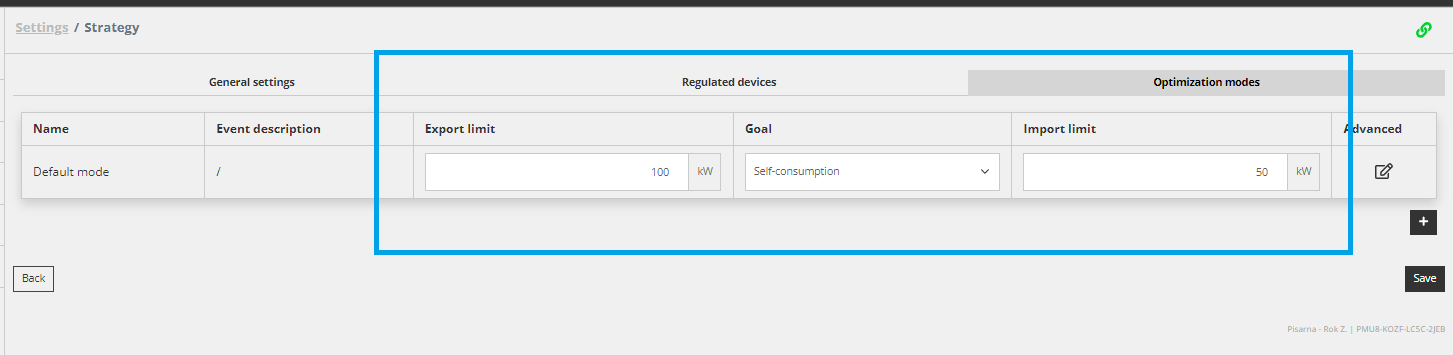

Postavite ograničenje izvoza/uvoza za opću strategiju:
S definicijom strategije pokriven je opći slučaj i Reduxi kontroler će izračunati zadanu vrijednost za pojedinačna električna vozila poštujući glavna ograničenja pojasa.
- Drugo, potrebno je postaviti specifičnu strategiju za pojedinačne feedove:

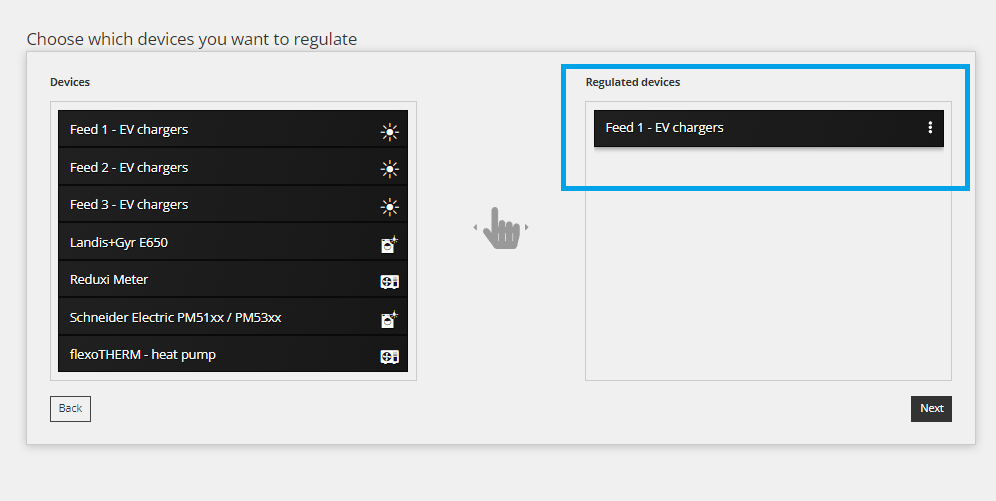

U Reduxi konfiguratoru kao dijelu Strategije za Reduxi kontroler definirajte kontrolirani uređaj (EV punjači feed one) i mjerni uređaj (EV punjači na feed one) :
Kontrolirani uređaj (EV punjači za feed 1):

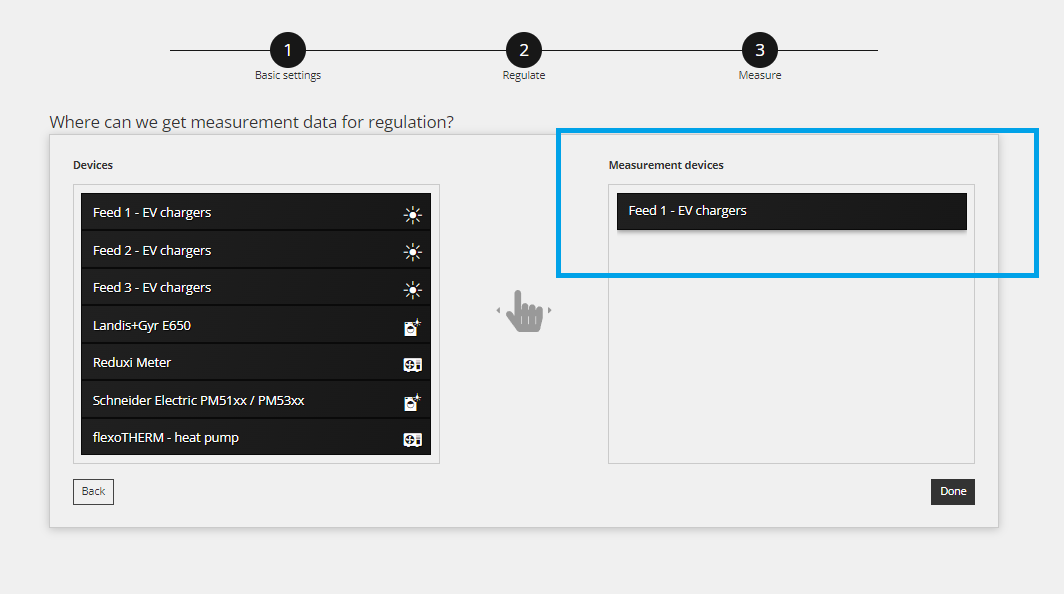

Mjerni uređaj (EV punjači za feed 1):

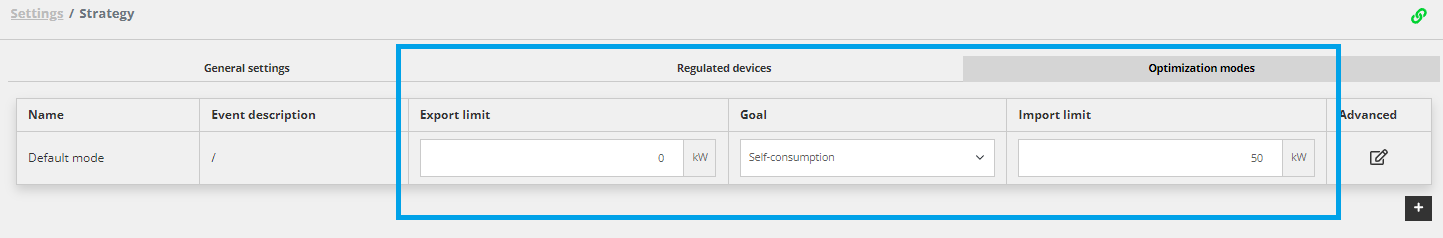

Postavite ograničenje izvoza/uvoza za određenu strategiju feeda, ako je potrebno:
Isti postupak mora se primijeniti na feedove 2 i 3, što rezultira ukupno četiri definirane strategije. Time će Reduxi sustav imati sve potrebne informacije za sigurno izvršavanje DLM-a. Imajte na umu da će za svaki EV punjač Reduxi kontroler u stvarnom vremenu izračunati dvije zadane vrijednosti, izvedene iz individualne strategije koja uključuje odgovarajući EV punjač. Reduxi regulator će uvijek uzeti nižu zadanu vrijednost, osiguravajući maksimalnu zaštitu.
2.1.2 Kućište pametnih mjerača niže razine

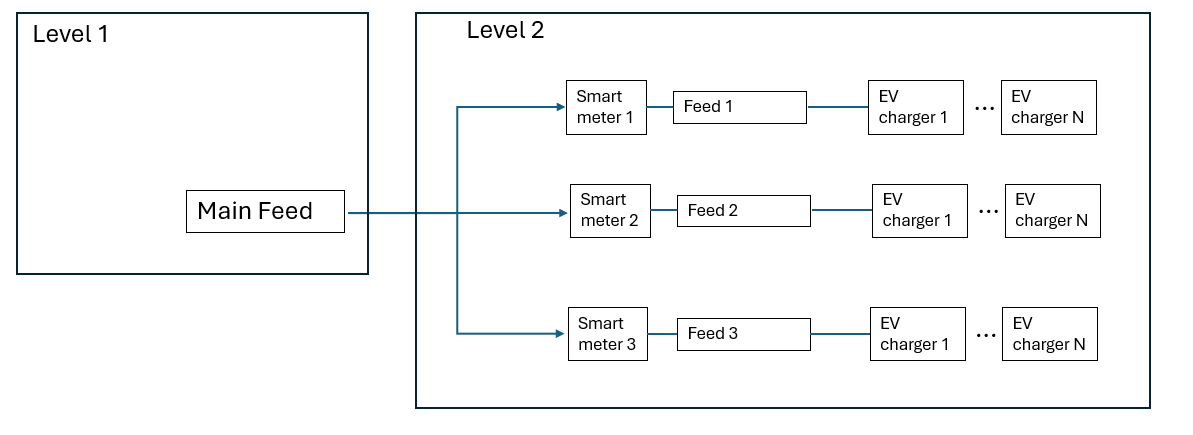

Dat je primjer gdje su sheme instalacije na dvije razine dane ispod:
U ovom primjeru, mjerenja s pametnih mjerača vrše se na hranidbi niže razine, s tri pametna mjerača koji otkrivaju i mjere pojedinačnu potrošnju hrane. Da bi se dobila (izračunala) glavna mjerenja napajanja, potrošnja niže hrane se zbraja zajedno djelujući kao "virtualni" mrežni pametni mjerač.
Kako postaviti strategije za ovaj primjer:
- Najprije treba postaviti opću strategiju, uključujući "virtualni" Smart mjerač kao zbroj tri pametna mjerača niske razine i sve punjače za električna vozila.
U Reduxi konfiguratoru kao dijelu Strategije za Reduxi kontroler definirajte kontrolirani uređaj (svi EV punjači) i mjerni uređaj ("virtualni" pametni mjerač):
Kontrolirani uređaj (svi EV punjači):

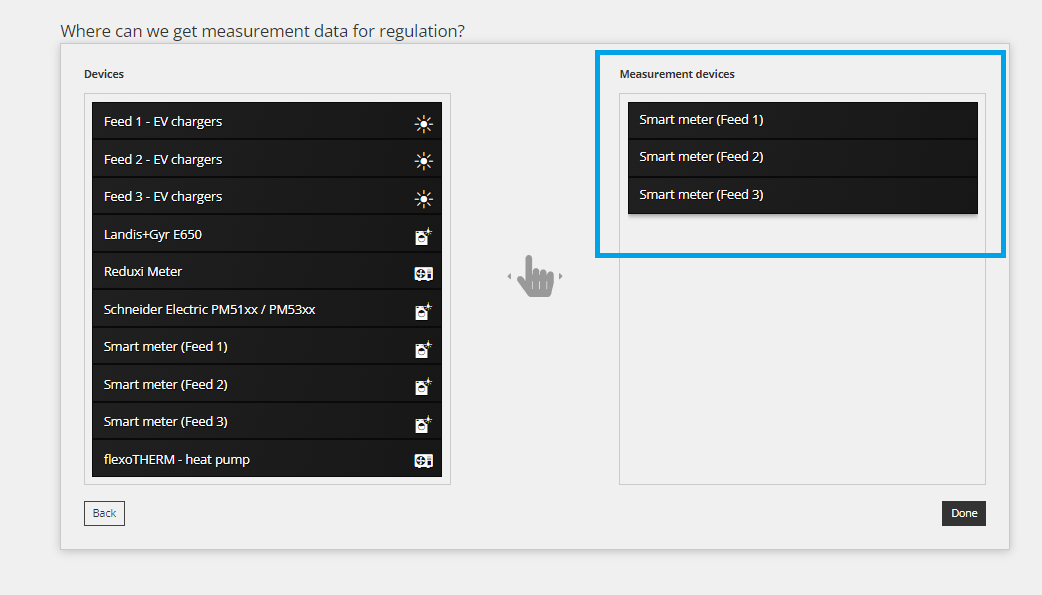

Mjerni uređaj (virtualni Smart mjerač):
Postavite ograničenje izvoza/uvoza za opću strategiju:
- Drugo, potrebno je postaviti posebnu strategiju za pojedinačne feedove:
U Reduxi Configurator kao dio Strategije za Reduxi kontroler definirajte kontrolirane uređaje (EV punjači feed one) i mjerne uređaje (EV punjači na feed one) :

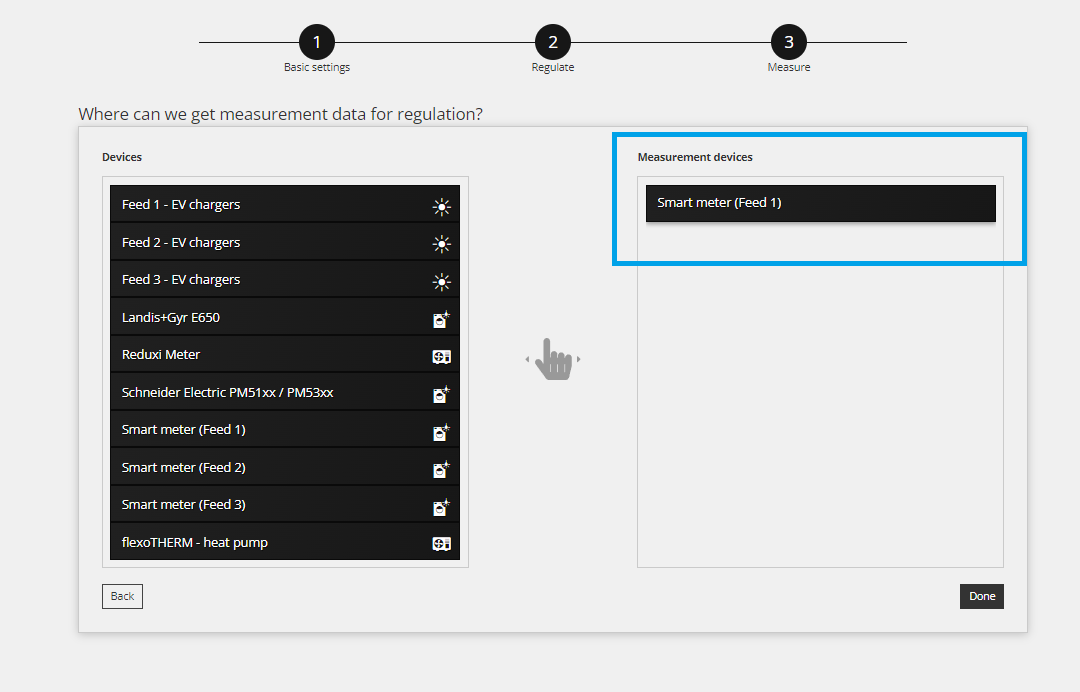

Kontrolirani uređaj (hrani 1 pametni mjerač):
Mjerni uređaj (EV punjači za feed 1):
Postavite ograničenje izvoza/uvoza za određenu strategiju feeda, ako je potrebno:
Isti postupak mora se primijeniti na feedove 2 i 3, što rezultira ukupno četiri definirane strategije. Time će Reduxi sustav imati sve potrebne informacije za sigurno izvršavanje DLM-a. Imajte na umu da će za svaki EV punjač Reduxi kontroler u stvarnom vremenu izračunati dvije zadane vrijednosti, izvedene iz pojedinačne strategije koja uključuje odgovarajući EV punjač. Reduxi regulator će uvijek uzeti nižu zadanu vrijednost, osiguravajući maksimalnu zaštitu.
Za daljnje informacije, molimo slijedite vezu do Reduxi Configurator.
Za vizualizaciju podataka dobivenih s uređaja koristi se cloud aplikacija: Reduxi Cloud.
