SG kontakti reguliraju Mitsubishi Ecodan dizalicu topline putem Reduxi Gatewaya korištenjem izlaznih signala releja. Koristeći fleksibilne dizalice topline, možemo smanjiti troškove električne energije za 30%.

1. Komponente za uspostavljanje veze između Reduxi regulatora i Mitsubishi Ecodan dizalice topline.

Za uspostavljanje veze između Reduxi regulatora i Mitsubishi Ecodan dizalice topline, korisnik će trebati:

1. Reduxi kontroler
2. Reduxi Gateway uređaj s 3x (30:1A) senzora struje (CT)

Uređaj Reduxi Gateway mora se prvo dodati (povezati) na Reduxi regulator kako bi se pokrenuli načini rada dizalice topline. Veza se može uspostaviti bežično (WLAN) ili žično putem UTP kabela (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Reduxi Gateway uređaj također uključuje 3x (30:1A) senzora struje (transformator) koji se koriste za mjerenje električne struje (tj. snage) za svaku fazu dizalice topline. Dodatno, dva relejna izlaza koriste se za generiranje signala na SG-ready kontakte, utječući na načine rada toplinske pumpe.

2. Spajanje Reduxi Gateway uređaja na lokalnu internetsku mrežu

Simbolična slika cjelokupnog priključka od Reduxi regulatora do dizalice topline prikazana je u nastavku:

Za daljnje informacije o tome kako spojiti Reduxi Gateway uređaj slijedite vezu: Kako konfigurirati Reduxi Gateway.

3. Spajanje releja Reduxi GW uređaja na SG-ready kontakte dizalice topline

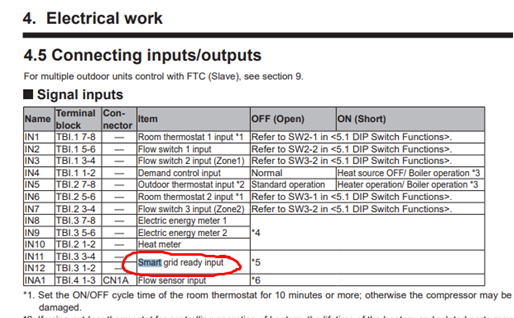

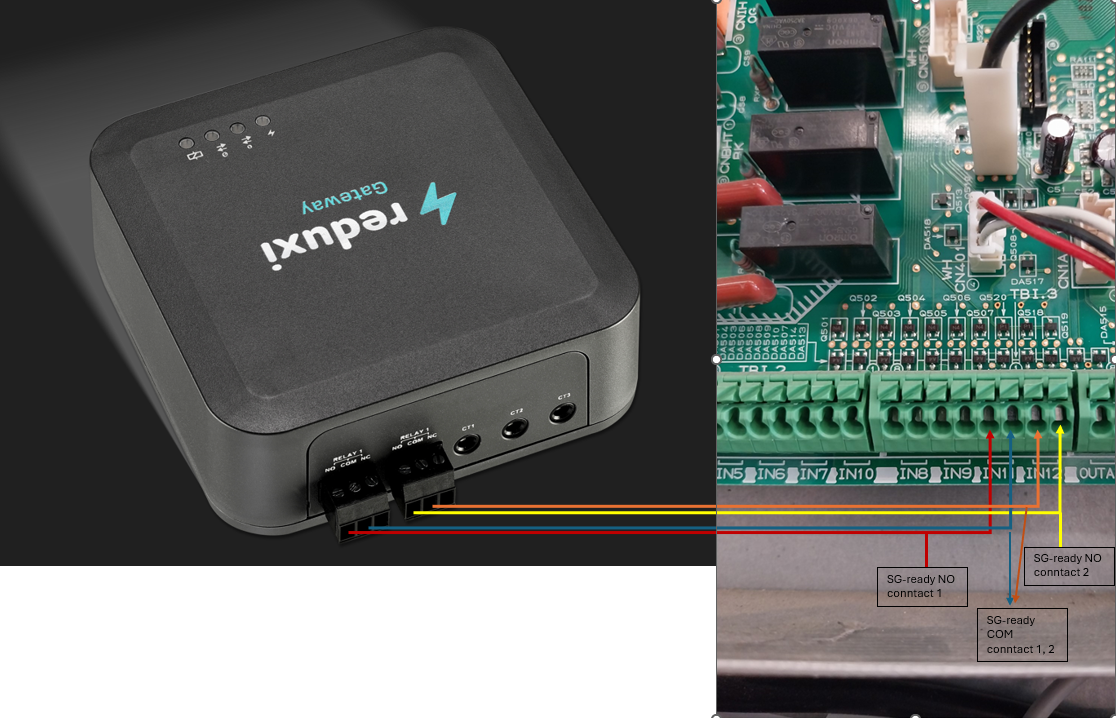

Za fizičko spajanje releja Reduxi Gateway uređaja na SG-ready kontakte na dizalici topline, bitno je odrediti točne lokacije SG-ready kontakata na sklopnoj ploči toplinske pumpe. Kao što je prikazano na donjoj slici, ilustrirani su točni položaji SG-ready kontakata na sklopnoj ploči toplinske pumpe Mitsubishi Ecodan, zajedno s njihovim točnim spojevima na Reduxi Gateway uređaj.

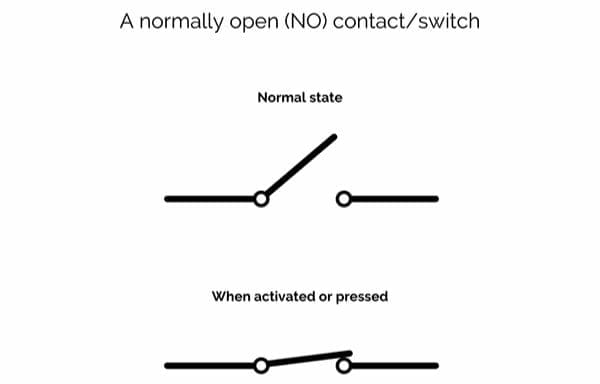

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Mitsubishi Ecodan, we use NO contacts.

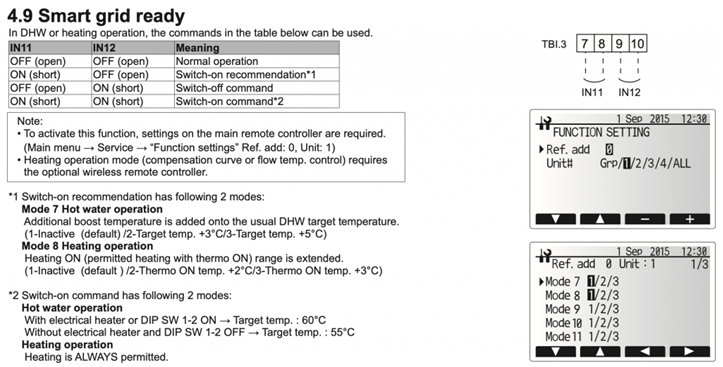

Dodatna tablica za specifikaciju SG-ready kontakata:

4. Reduxi Gateway uređaj kao mjerač sa strujnim senzorima

Strujni senzori (CT) uključeni su u komplet s Reduxi Gateway uređajem i potrebno ih je spojiti na tri ulaza za svaku fazu, kao što je prikazano na slici ispod.

Senzor struje pokriva pojedinačnu fazu (L1, L2, L3) dizalice topline, slika ispod:

5. Dodavanje dizalice topline kao novog uređaja u Reduxi konfigurator

Da biste dodali novu dizalicu topline kao uređaj ili uredili postojeću, molimo slijedite ove korake, detaljno opisane u pojedinačnim točkama u nastavku.

5.1 Dodavanje uređaja

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.

5.2 Odaberite uređaj koji želite dodati

U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: HVAC,
• Vrsta: Redxi mjerač
• Naziv: Navedite naziv uređaja.

5.3 Osnovne postavke

5.4 Komunikacijski kanal

Prvi dio postavljanja komunikacijskog kanala namijenjen je povezivanju Reduxi Gateway uređaja s Reduxi kontrolerom. Ispunite polja kao što je prikazano na slici ispod (automatski se popunjava).

Logika kombinacije signala SG-ready:

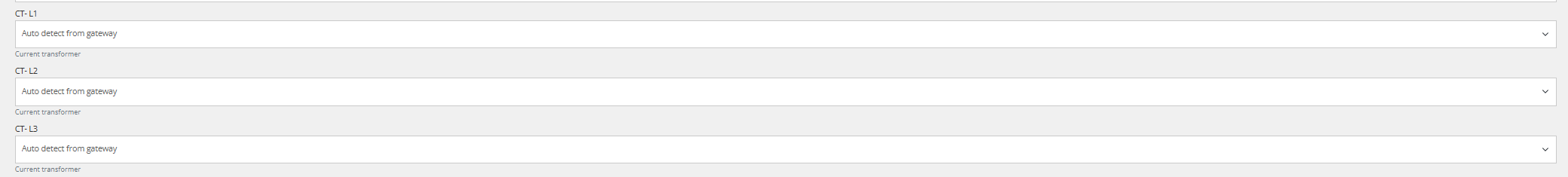

Drugi dio komunikacijskog kanala namijenjen je trenutnim postavkama senzora Reduxi Gateway uređaja, gdje biramo "Auto detect from gateway" za sve trenutne senzore.

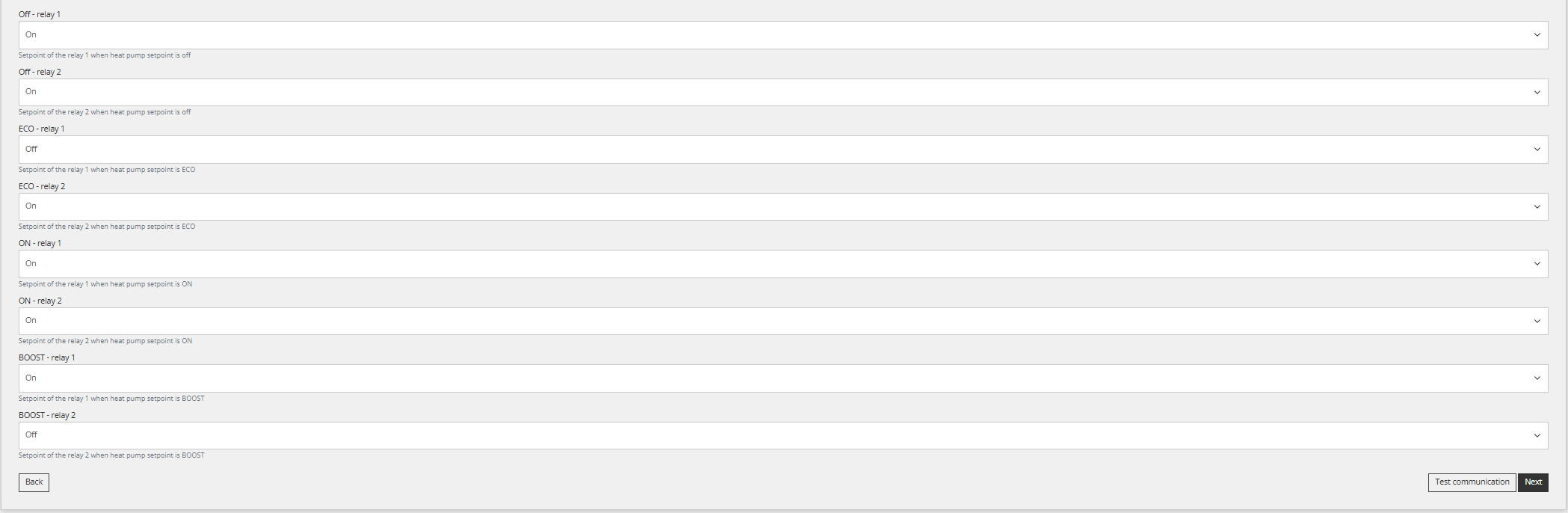

Logika kombinacije signala releja na Reduxi GW uređaju:

5.5 Test komunikacije

Provjera komunikacije provodi se pomoću tipke "Test komunikacije" koja se nalazi u donjem desnom dijelu iza svih polja parametara komunikacijskog kanala.

Komunikacijski test može dati dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Napredne postavke

Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je instaliran Reduxi kontroler. Nakon završetka svih naprednih postavki, pritisnite gumb "Gotovo" na donjoj desnoj strani.

5.7 Zadnja mjerenja

Nakon uspješno uspostavljene komunikacije s uređajem, kao dodatni test možemo provjeriti vrijednosti na uređaju. To činimo klikom na odabir uređaja na početnom ekranu, gdje u strukturi stabla biramo novu dodanu dizalicu topline.

Ako želimo da se uređajem upravlja strategijom, način upravljanja mora biti postavljen na "Automatski", ali ako se prebacimo na ručni način rada, možemo testirati rad različitih stanja.

Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledavati i kontrolirati putem aplikacije Reduxi.
