Integrirajte Reduxi s ABB Terra Wall-Box punjačem putem Wi-Fi-ja, koristeći Modbus TCP/RTU ili OCPP protokol. Reduxijeva fleksibilnost omogućuje smanjenje troškova do 30%.
1. Instalirajte aplikaciju TerraConfig
1.1 Platforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Aplikacija je dostupna na Google Storeu:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikacija je dostupna na Apple App Storeu:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Povežite se s aplikacijom TerraConfig

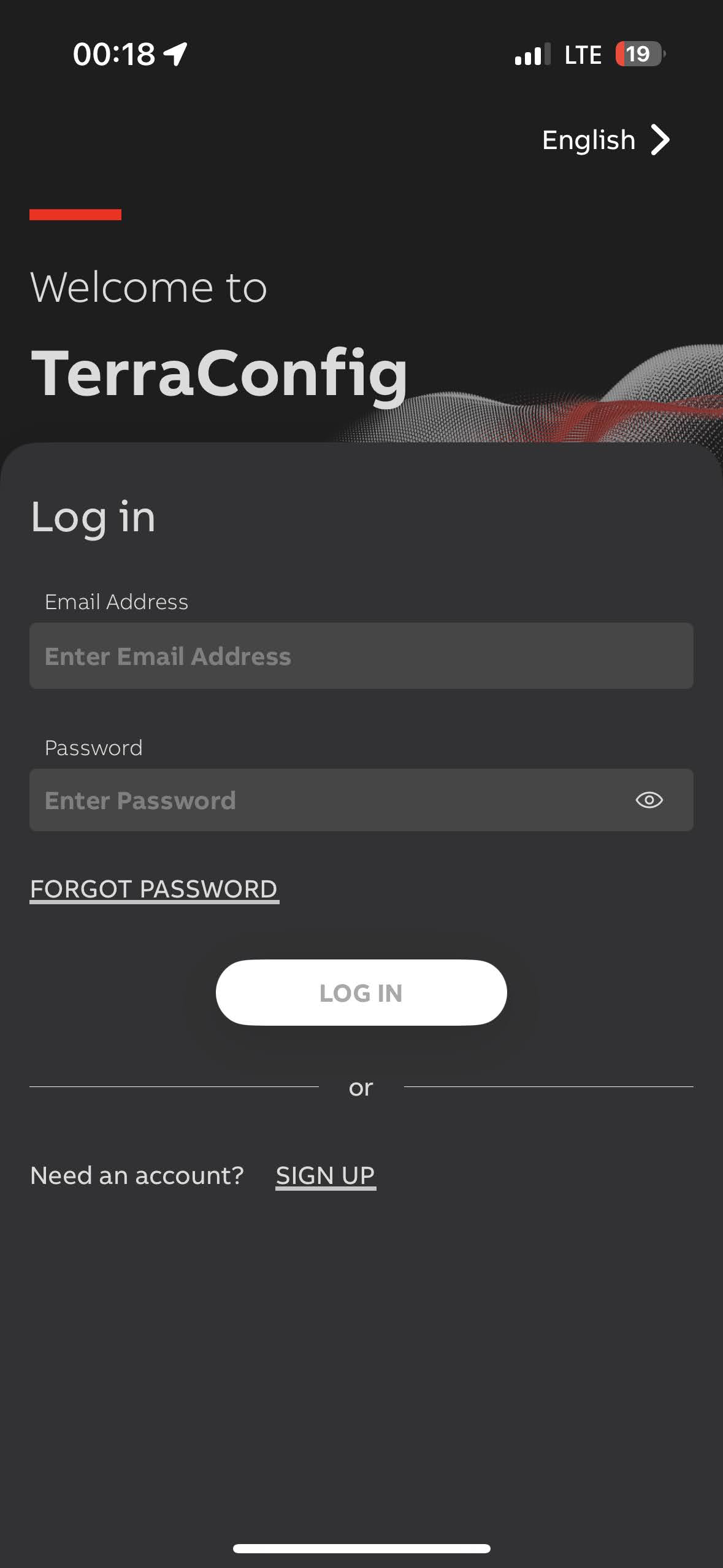

2.1 Prijava/registracija na aplikaciju TerraConfig
Otvorite aplikaciju i ili se prijavite ili registrirajte novi račun klikom na gumb 'SIGN-UP', zatim se prijavite.
2.1.1 TerraConfig postavke punjača
Nakon prijave potrebno je izvršiti konfiguraciju za aplikaciju TerraConfig.

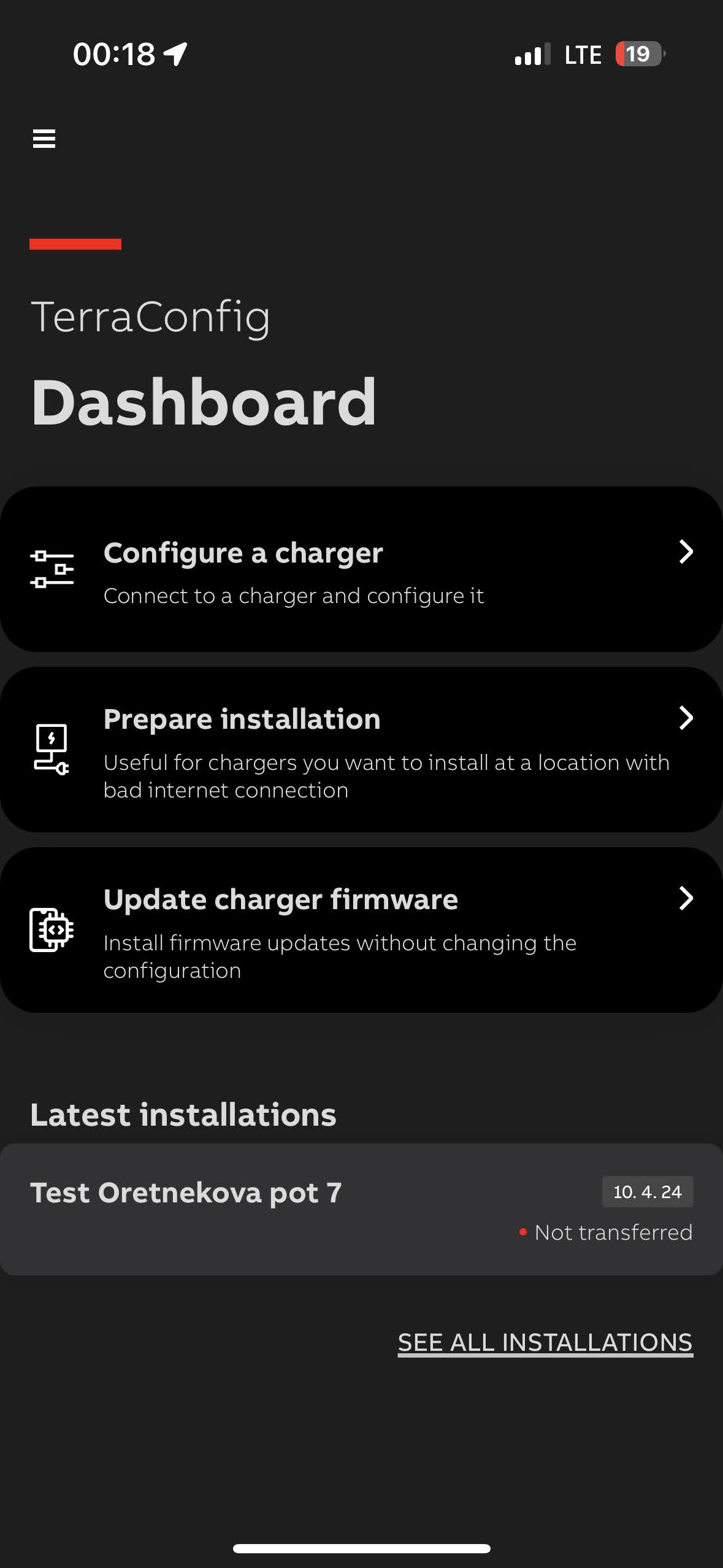

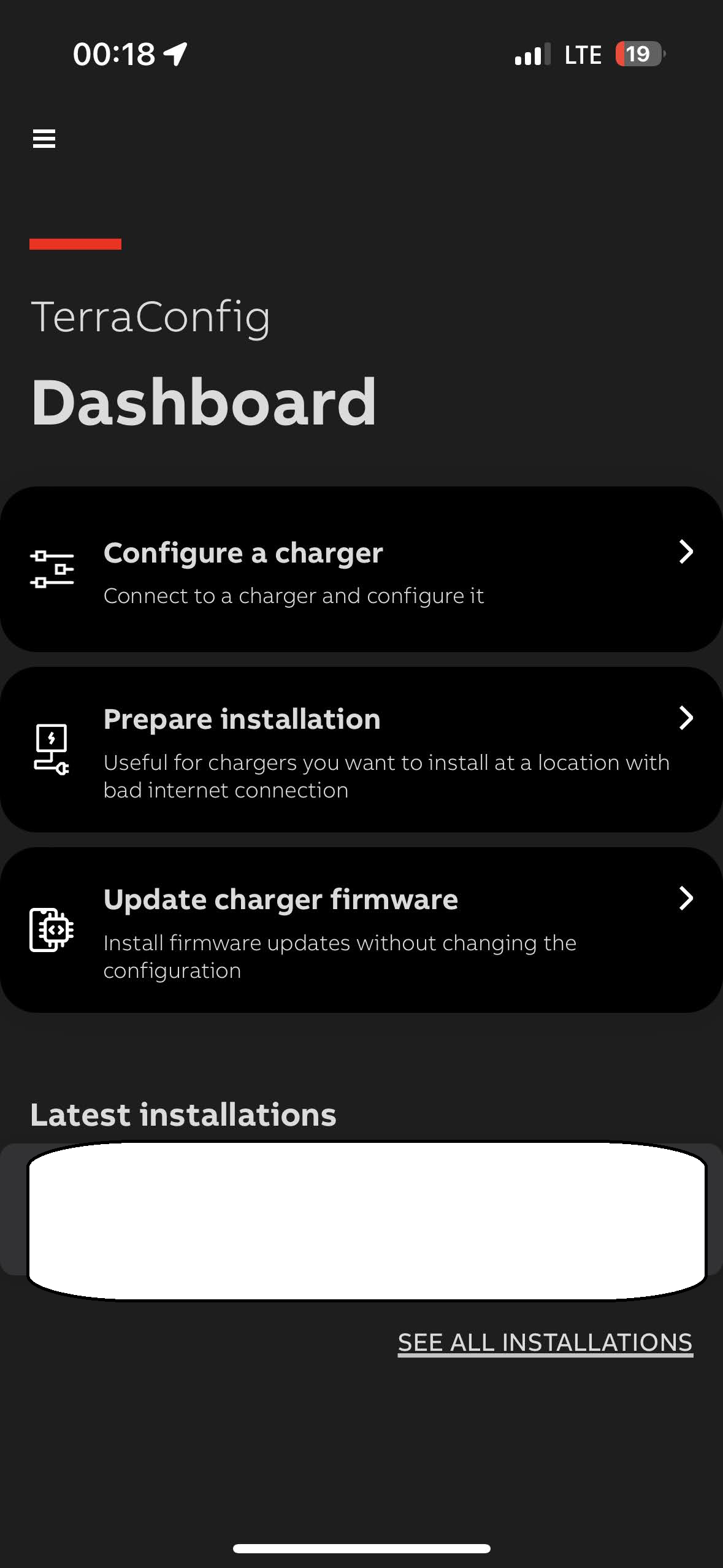

- Nadzorna ploča (kliknite na Konfiguriraj punjač):
- Spojite na punjač (dostupan uređaj):
- Ispunite osnovne postavke:

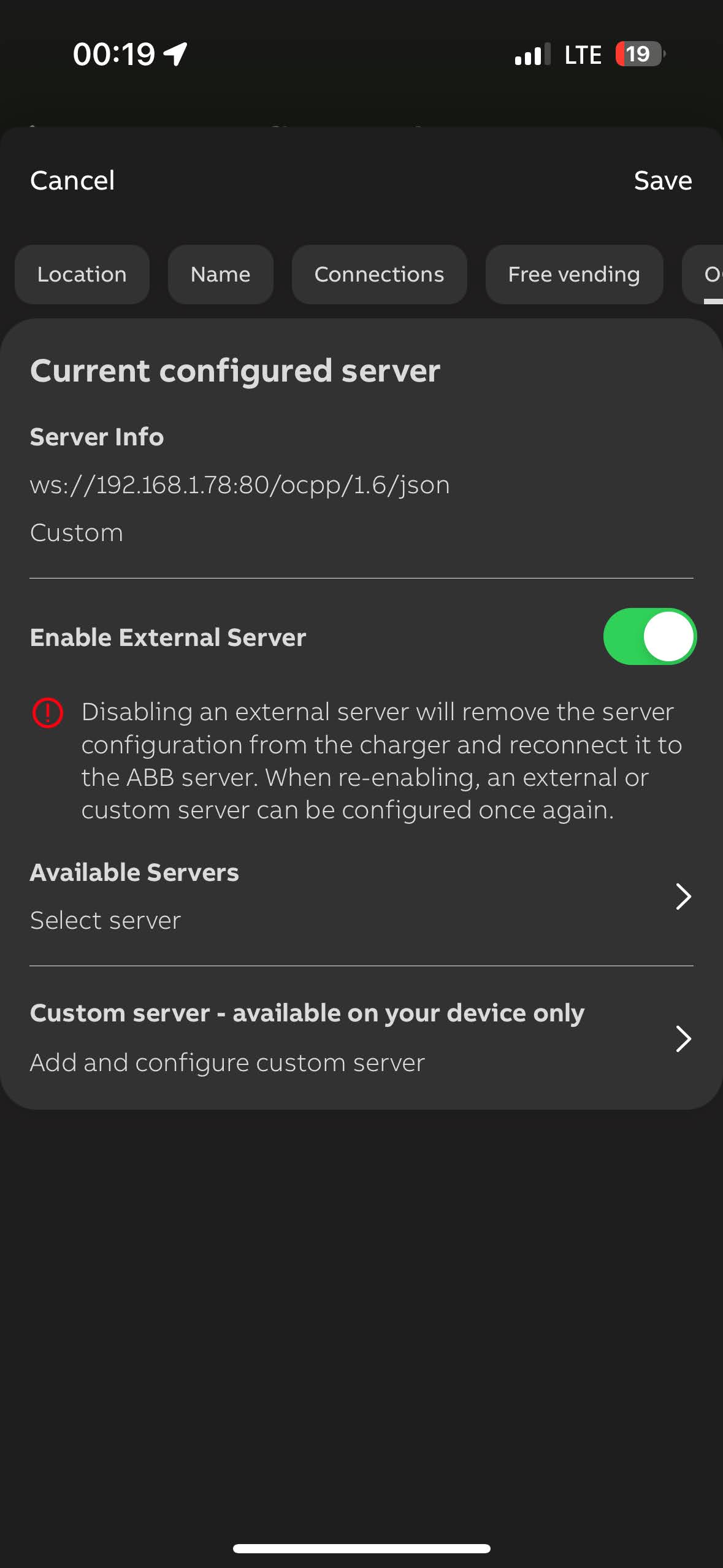

2.1.2 TerraConfig parametri OCPP poslužitelja punjača
- Omogućite vanjski poslužitelj.
- OCPP url poslužitelj dobiva se od Reduxi kontrolera.

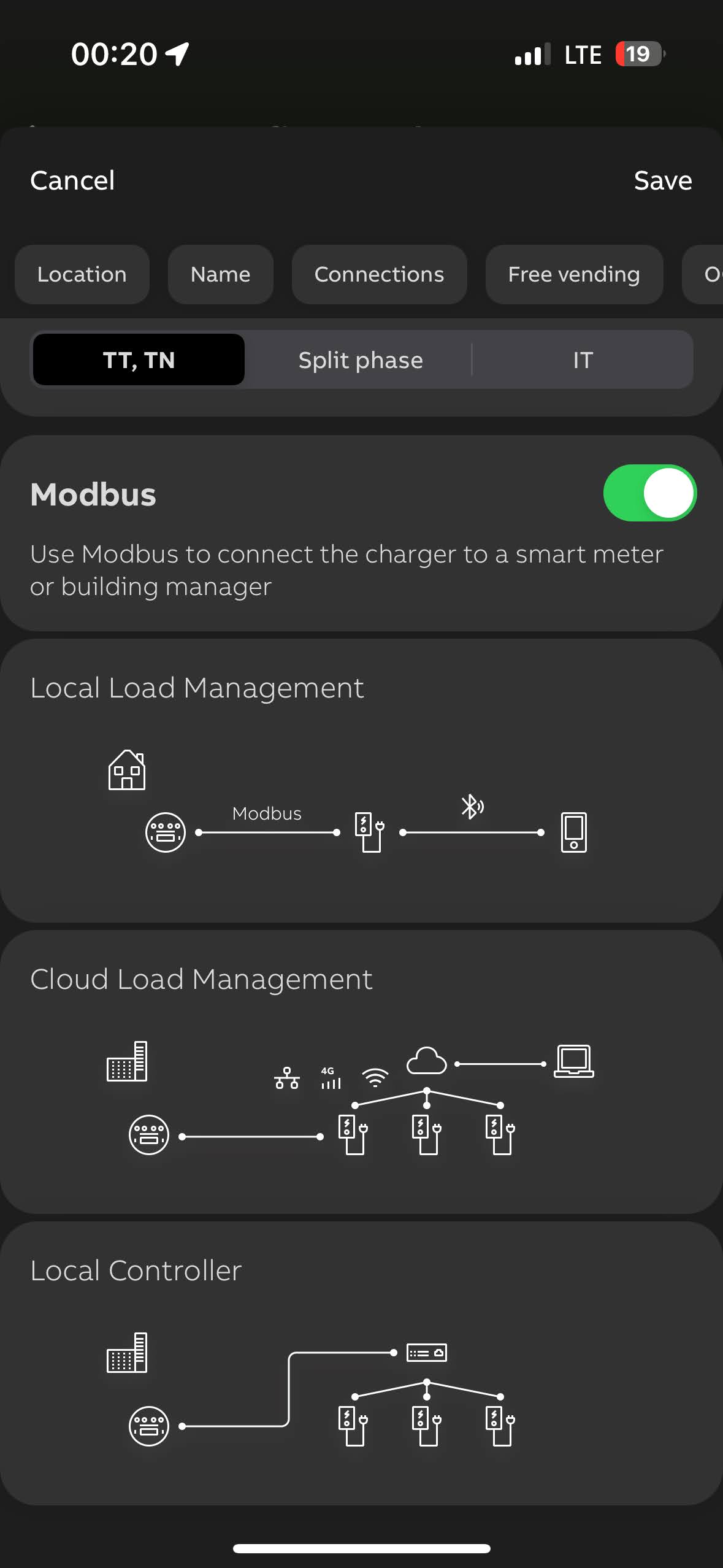

- Ispunite parametre upravljanja energijom (omogućite Modbus):

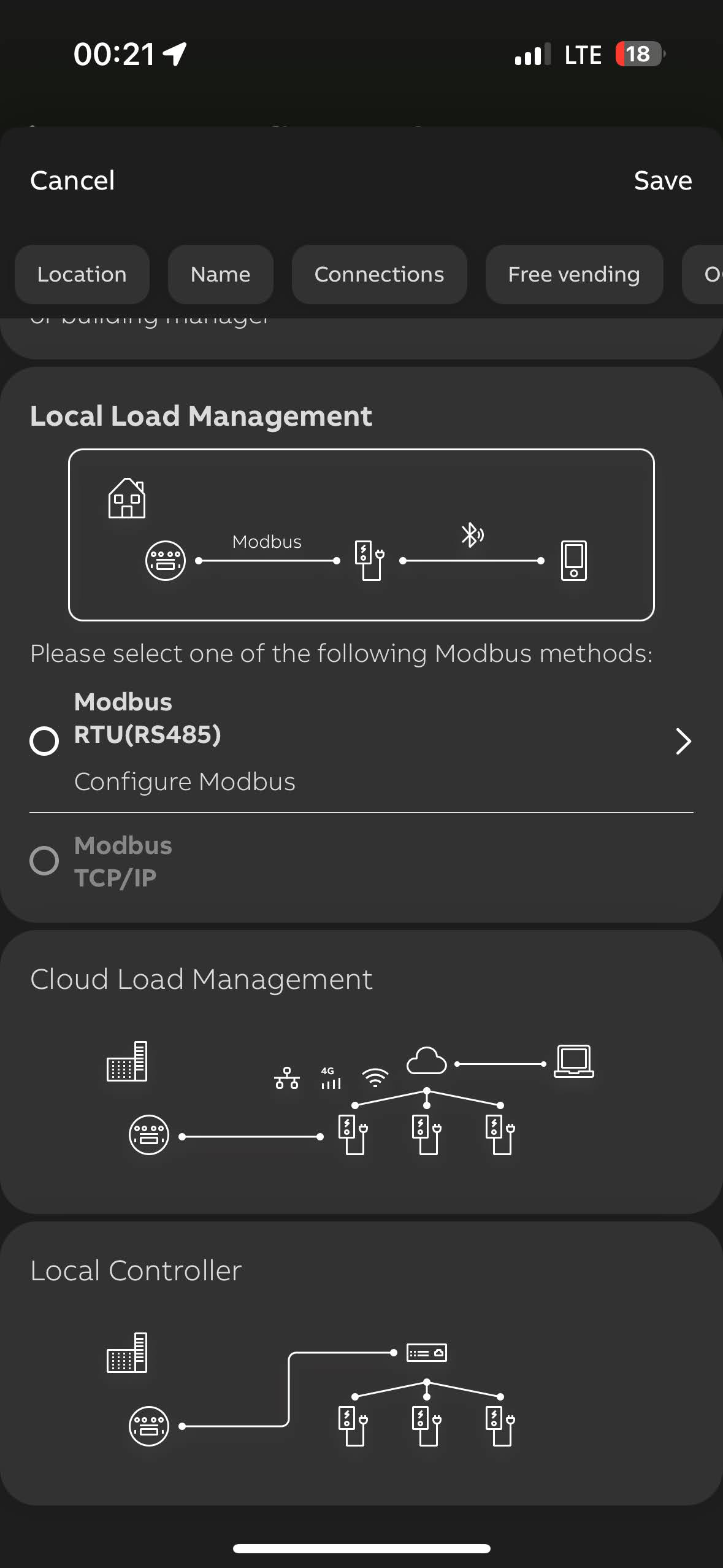

2.1.4 TerraConfig Modbus postavke punjača

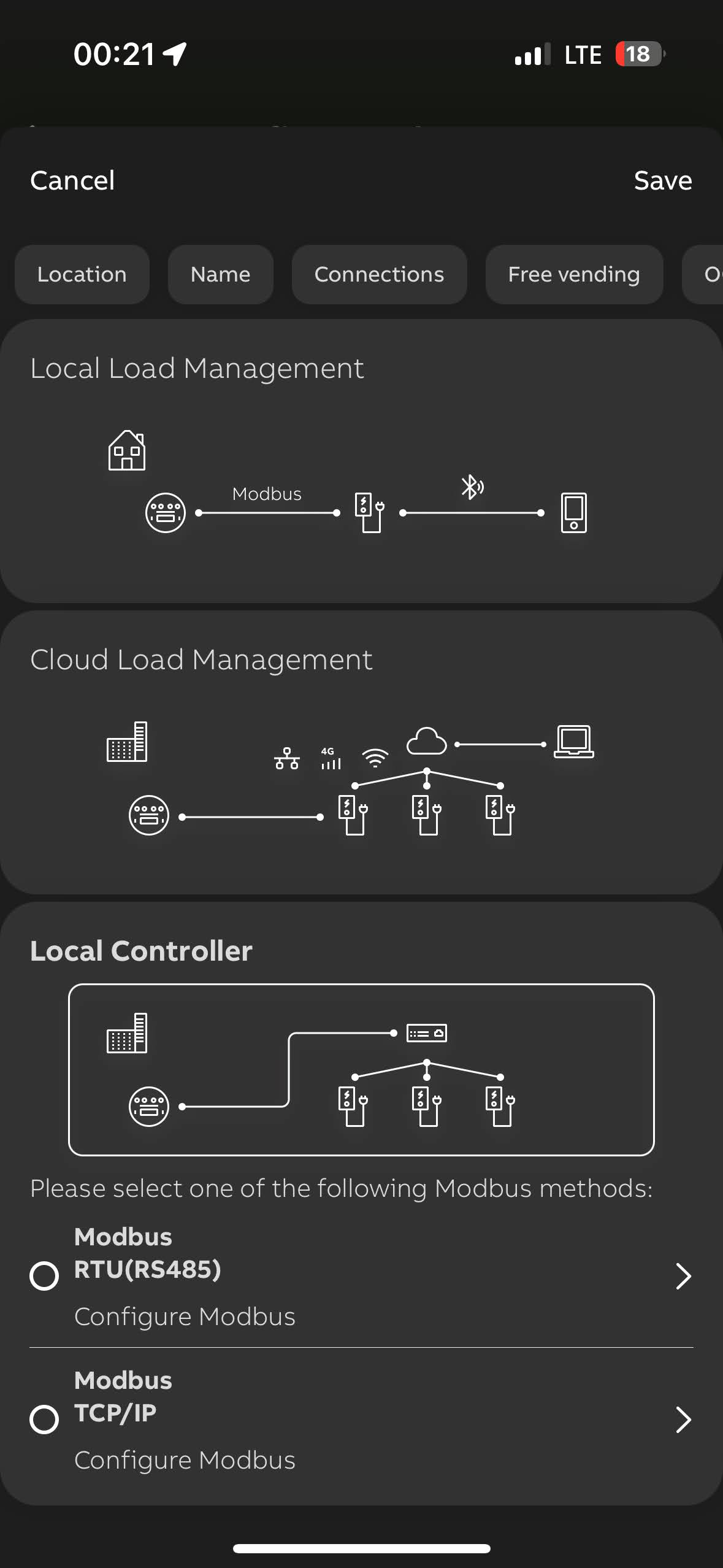

- Odaberite lokalni kontroler

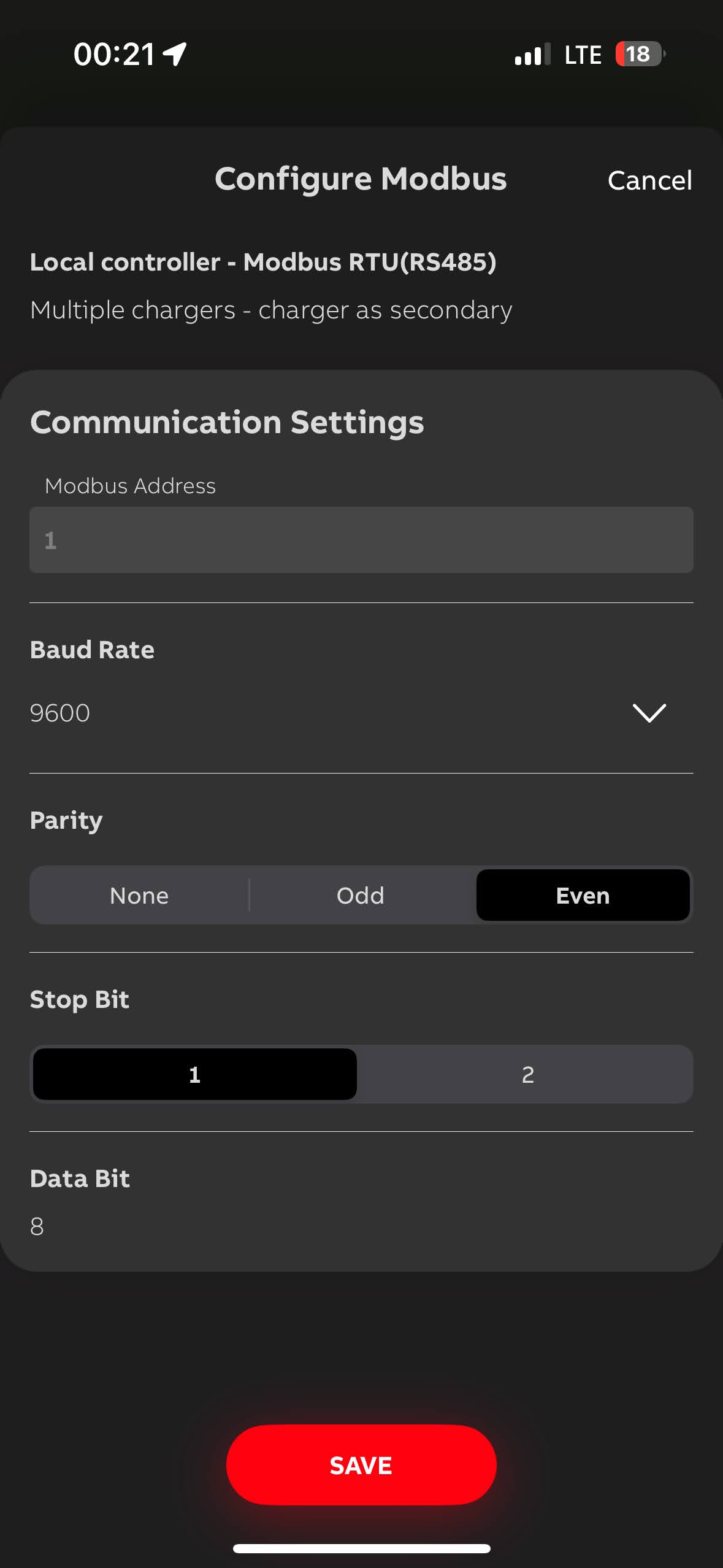

- Modbus postavke (RTU):
Iste postavke moraju se primijeniti na Reduxi kontroleru za RS485 port1 ili port2.

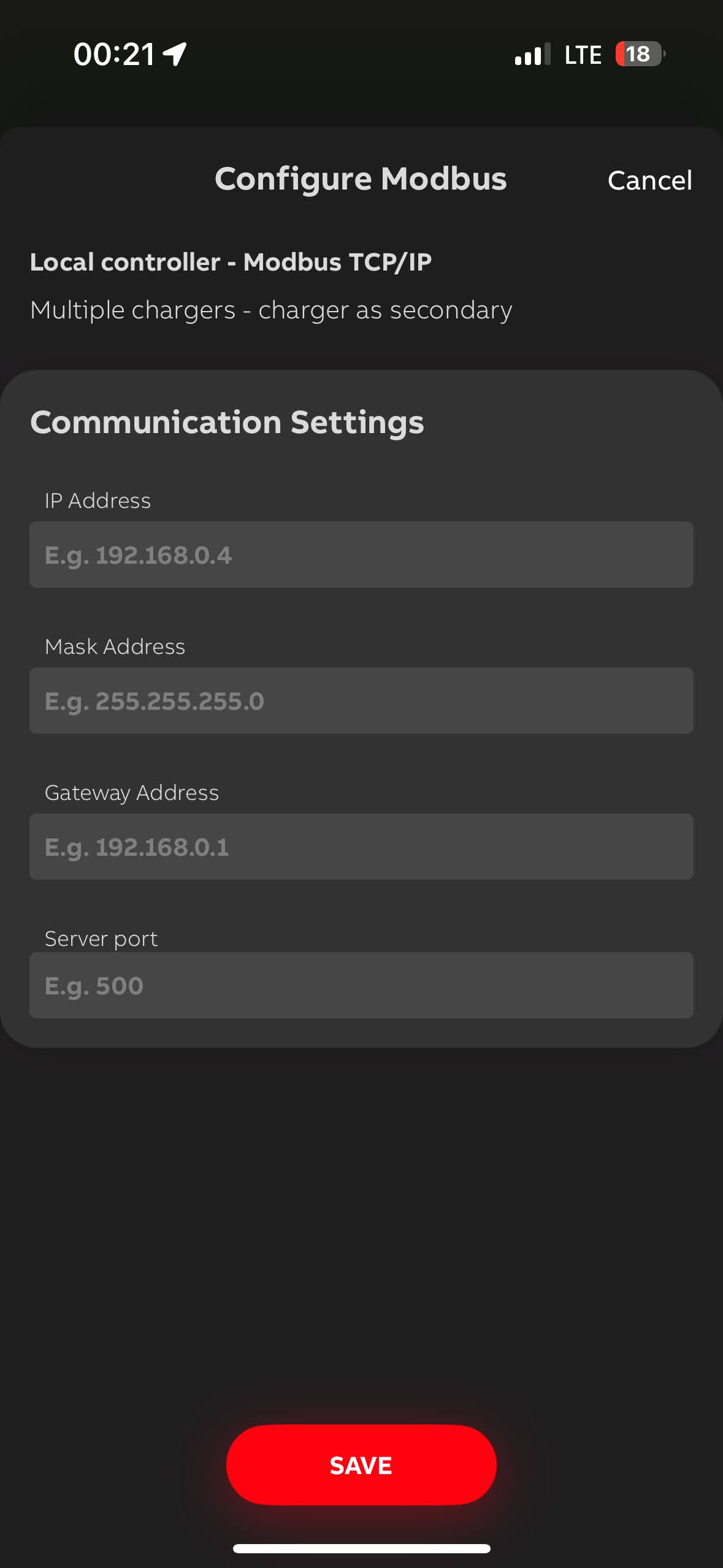

- Postavite parametar za Modbus TCP/IP, za potrebe komunikacije s Reduxi kontrolerom.
2.1.4 Povežite se na Wifi
3. OCPP komunikacija između ABB Terra AC Wall-box punjača i Reduxi kontrolera
3.1 Dodajte uređaj
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.
3.2 Odaberite uređaj koji želite dodati
Unutar prvog koraka odaberite osnovne postavke:
- Odaberite vrstu uređaja: EV punjač,
- Odaberite vrstu: OCPP 1.6 - JSON,
- I definirajte ime.
4.3 Konfiguracija uređaja za OCPP
Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Prvo ispunite identifikator uređaja dobiven iz aplikacije TerraConfig.
Kada se koristi OCPP JSON 1.6 protokol, potreban je OCPP URL poslužitelja koji generira Reduxi kontroler. URL se može dobiti izravno iz komunikacijskog kanala.
ID uređaja (Jedinstveni OCPP ID) dobiva se od punjača (na desnoj strani punjača počinje s TACW11-4-......) i potrebno ga je postaviti u komunikacijskom kanalu.
Primjer URL-a: ws://192.168.1.200/ocpp/1.6/json/
4.4 Konfigurirajte OCPP postavke u TerraConfig
Veza na: 2.1.2 ABB Terra Wall-box punjač OCPP parametri poslužitelja
4.5 Testirajte komunikaciju
Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja Komunikacijski kanal.
Postoje tri različita slučaja komunikacijskog odgovora.
Slučaj 1: Komunikacija radi ispravno.
Slučaj 2: Nije moguće komunicirati s uređajem 1, ID uređaja nije postavljen ili je drugačiji.
Slučaj 3: Nije pronađen nijedan uređaj s OCPP 1.6 komunikacijom.
4. Modbus TCP/IP komunikacija između ABB Terra AC Wall-box punjača i Reduxi kontrolera
Link na ABB slobodno za Modbus komunikaciju ABB Terra AC Wall-box:
4.1 Dodajte uređaj (ABB Terra AC Wall-boxpunjač)
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.
4.2 Odaberite uređaj koji želite dodati
Unutar prvog koraka odaberite osnovne postavke:
- Odaberite vrstu uređaja: EV punjač,
- Odaberite vrstu: ABB Terra AC zidna kutija,
- i definirati naziv.
4.3 Konfiguracija uređaja za Modbus TCP/IP
Drugi korak se koristi za komunikacijski kanal, kako bi Modbus TCP/IP komunikacija ispravno radila. Prvo ispunite dobiveni IP od ABB Terra AC wall-box i definirajte Modbus ID, koji je prema zadanim postavkama postavljen na 1.
4.4 Testirajte komunikaciju
Kako bi se osiguralo da je komunikacija Modbus TCP/IP uspostavljena, test komunikacije može se izvršiti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno nakon svih polja komunikacijskog kanala.
Primjer IP-a: 192.168.2.201
Postoje tri različita slučaja komunikacijskog odgovora.
1. slučaj: Komunikacija radi ispravno čitajući:
Slučaj 2: Nije moguće komunicirati s uređajem na IP = 192.168.2.201, IP uređaja je drugačiji:
Slučaj 3: Odabrani port nije točan, provjerite port za Modbus TCP/IP:
4.5 Zadani parametri
Ispunite napredne postavke i odaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati ovisno o potrebama lokacije. Nakon što završite, kliknite gumb "Gotovo" na zaslonu.
5.1 Očitavanja s uređaja za OCPP ili Modbus TCP/IP
Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj/Zadnje mjerenje'.
Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
