Integrirajte Reduxi s AXIbox 11K punjačem putem Wi-Fi-ja, koristeći OCPP protokol. Reduxijeva fleksibilnost omogućuje smanjenje troškova do 30%.

1. Aplikacija Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikacija je dostupna na Google Storeu:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikacija je dostupna na Apple App Storeu:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Spojite se na Evchargo aplikaciju

2.1 Prijava/registracija na Evchargo aplikaciju

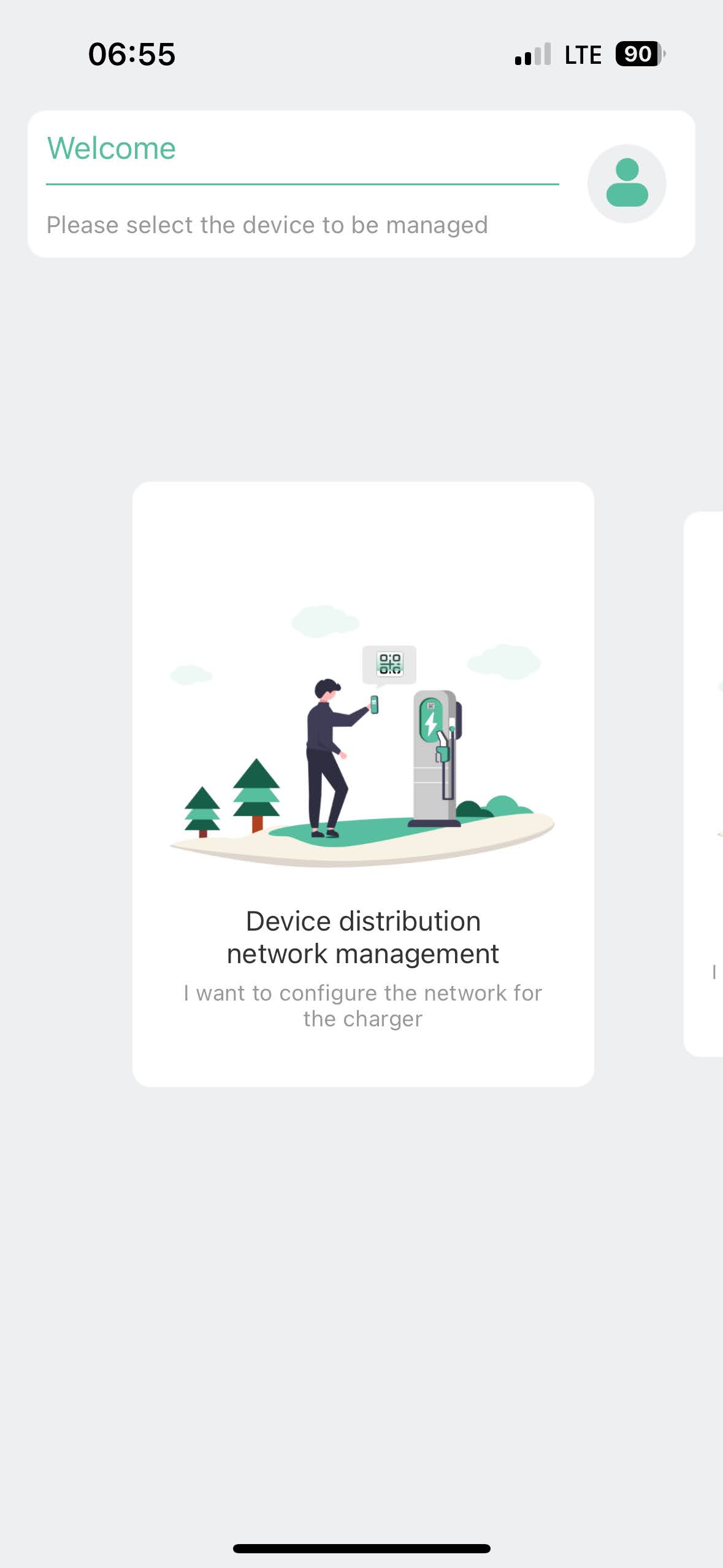

Otvorite aplikaciju i prijavite se ili registrirajte novi račun. Ispod je prikazana početna stranica ("Dobrodošla stranica").

2.1.1 Aplikacija Evchargo za postavke punjača

Nakon prijave potrebno je izvršiti konfiguraciju za EV punjač u aplikaciji Evchargo.

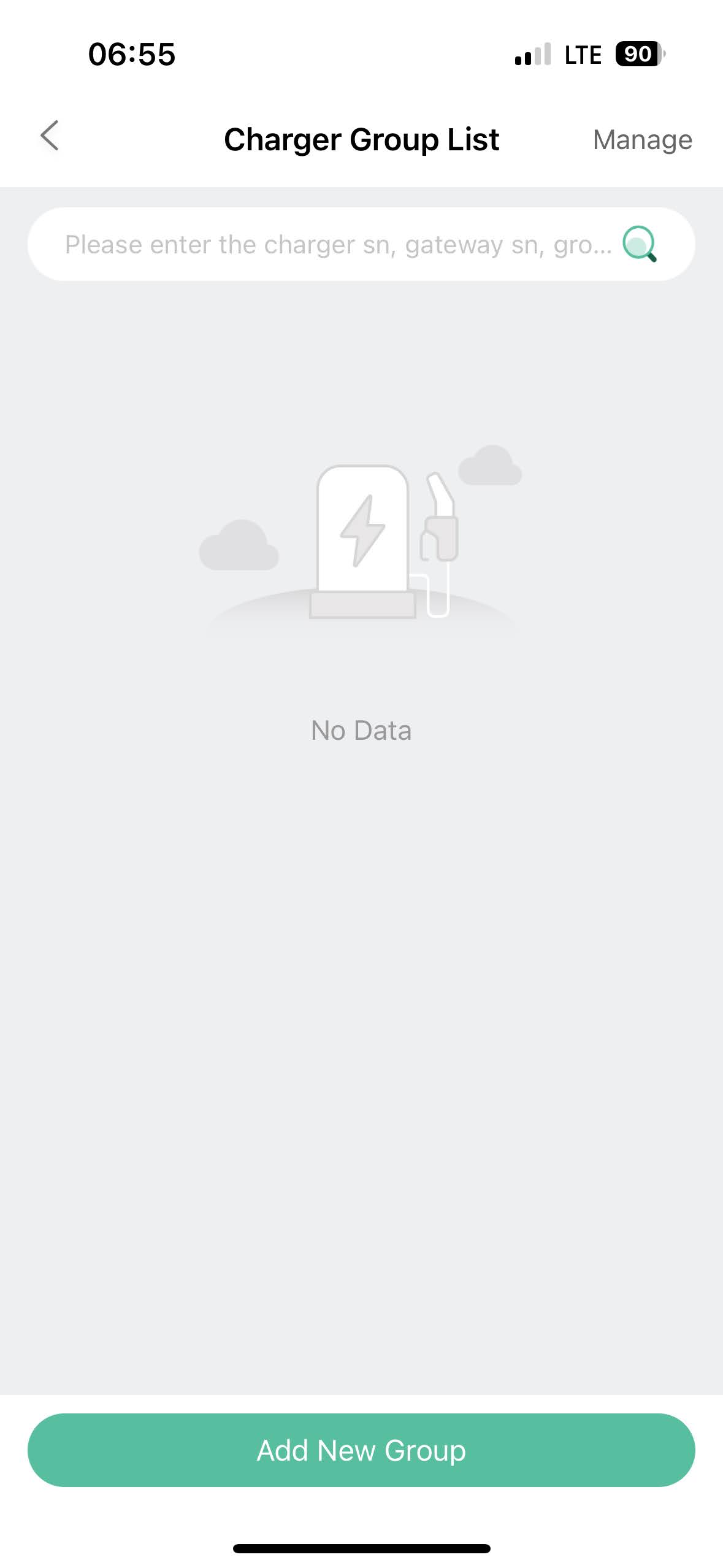

Dodaj novu grupu:

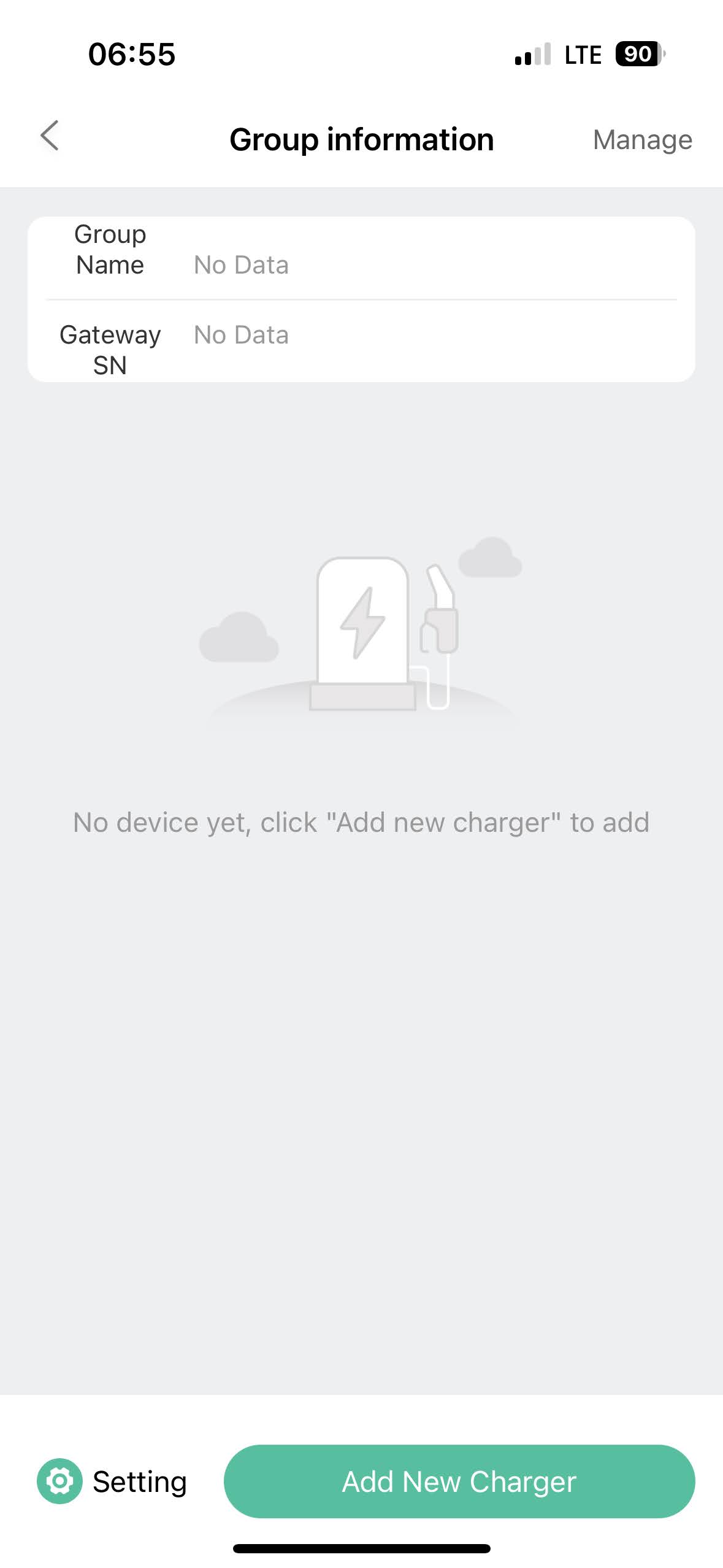

Dodaj novi punjač:

Koristite Bluetooth skeniranje i odaberite uređaj:

Dodajte uređaj:

Spojite se na Wifi:

Nakon povezivanja na Wifi kliknite na "gumb Postavke" ispod lijevo:

Kliknite na gumb informacija o poslužitelju:

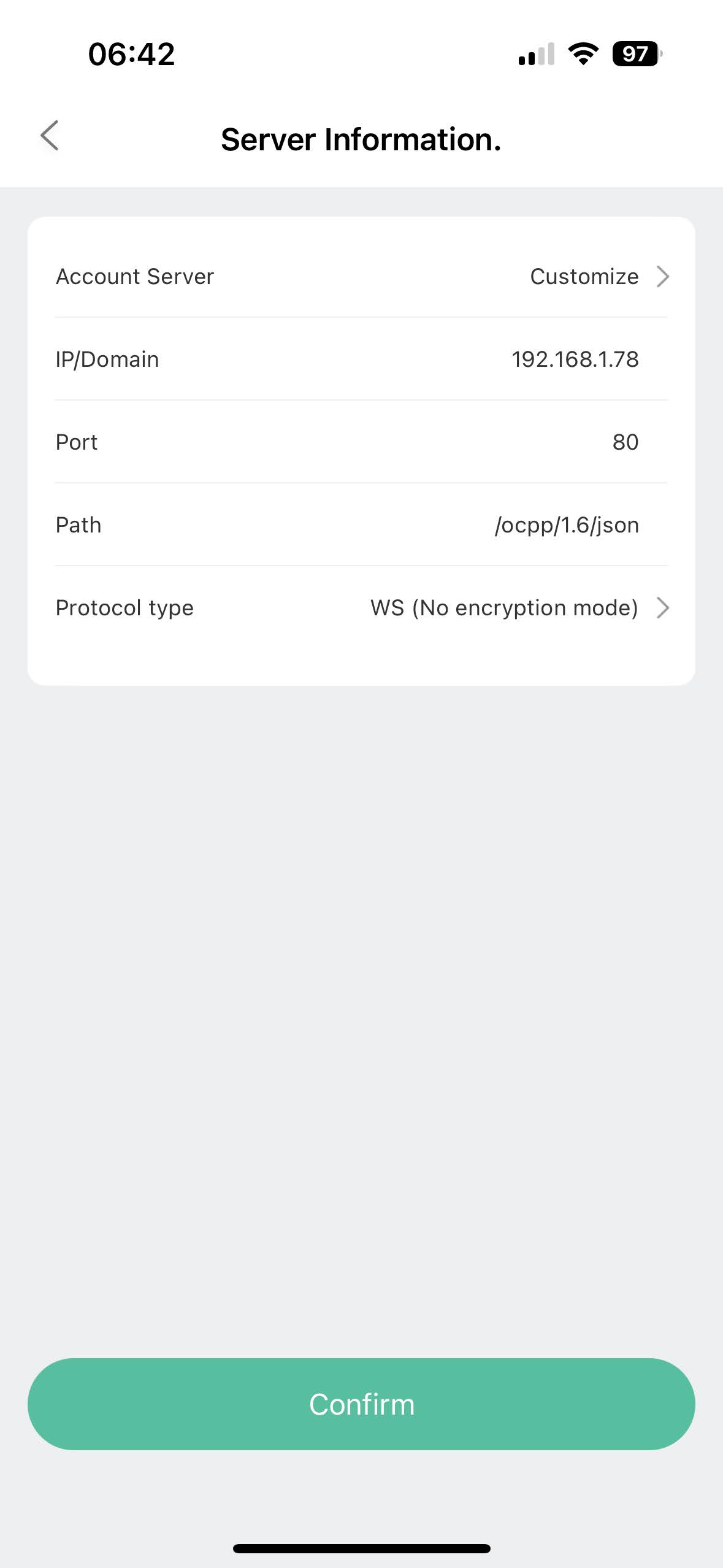

Ispunite informacije o poslužitelju kao što je prikazano u nastavku:

URL OCPP poslužitelja dobiva se od Reduxi kontrolera.

Primjer URL-a = ws://192.168.1.78/ocpp/1.6/json/

Vrsta protokola = WS

IP/Domena = 192.168.1.78

Port = 80 (za WS protokol)

Put = /ocpp/1.6/json/

Posljednji korak je početna stranica povezanog EV punjača:

3. OCPP komunikacija između AXIbox 11K punjača i Reduxi kontrolera

3.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

3.2 Odaberite uređaj koji želite dodati

Unutar prvog koraka odaberite osnovne postavke:

Odaberite vrstu uređaja: EV punjač,
Odaberite vrstu: OCPP 1.6 - JSON,
Imenujte uređaj.

3.3 Konfiguracija uređaja za OCPP

Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Prvo ispunite identifikator uređaja (SN od AXIbox 11K) dobiven iz aplikacije Evchargo, koji je potrebno postaviti u komunikacijskom kanalu.

Kada se koristi OCPP JSON 1.6 protokol, potreban je OCPP URL poslužitelja i generira ga Reduxi kontroler. URL se može dobiti izravno iz komunikacijskog kanala.

Primjer URL-a: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testirajte komunikaciju

Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja Komunikacijski kanal.
