Veza između Reduxija i GL charge LiteBox može izvršiti DLMS radi zaštite instalacije.

1. Logo

2. Spojite GL Charge LiteBox na računalo

2.1 Veza između računala i punjača

Oba uređaja moraju biti na istoj mreži za konfiguraciju GL Charge Liteboxa. Nakon što se zadovolji ovaj kriterij, korisnik se može spojiti na sučelje preglednika punjača na željenom pregledniku.

Postupak:

Zalijepite/napišite IP i dodajte priključak 8080 punjača u svoj preglednik (primjer: 10.150.1.104:8080)
Prijavite se s, Korisničko ime: admin, Lozinka: glc999

2.2.1 Sučelje preglednika (konfiguracija punjača)

Koraci za ispravne postavke:

Način rada punjača, postavljen na 1 = APP.
Postavite ID punjačana željenu vrijednost (primjer:1234).
Napišite/zalijepite URL poslužitelja Reduxi kontrolera (pogledajte 3.3 Konfiguracija uređaja za OCPP).
Izbriši ključ provjere autentičnosti.

3. OCPP komunikacija između GL charge LiteBoxa i Reduxi kontrolera

3.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

3.2 Odaberite uređaj koji želite dodati

Unutar prvog koraka odaberite osnovne postavke:

Odaberite vrstu uređaja: EV punjač,
Odaberite vrstu: OCPP 1.6 - JSON,
Imenujte uređaj.

3.3 Konfiguracija uređaja za OCPP

Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Najprije ispunite identifikator uređaja (Postavi ID punjača 2.2.1) dobiven iz preglednika, koji je potrebno prvo zalijepiti u komunikacijski kanal polje.

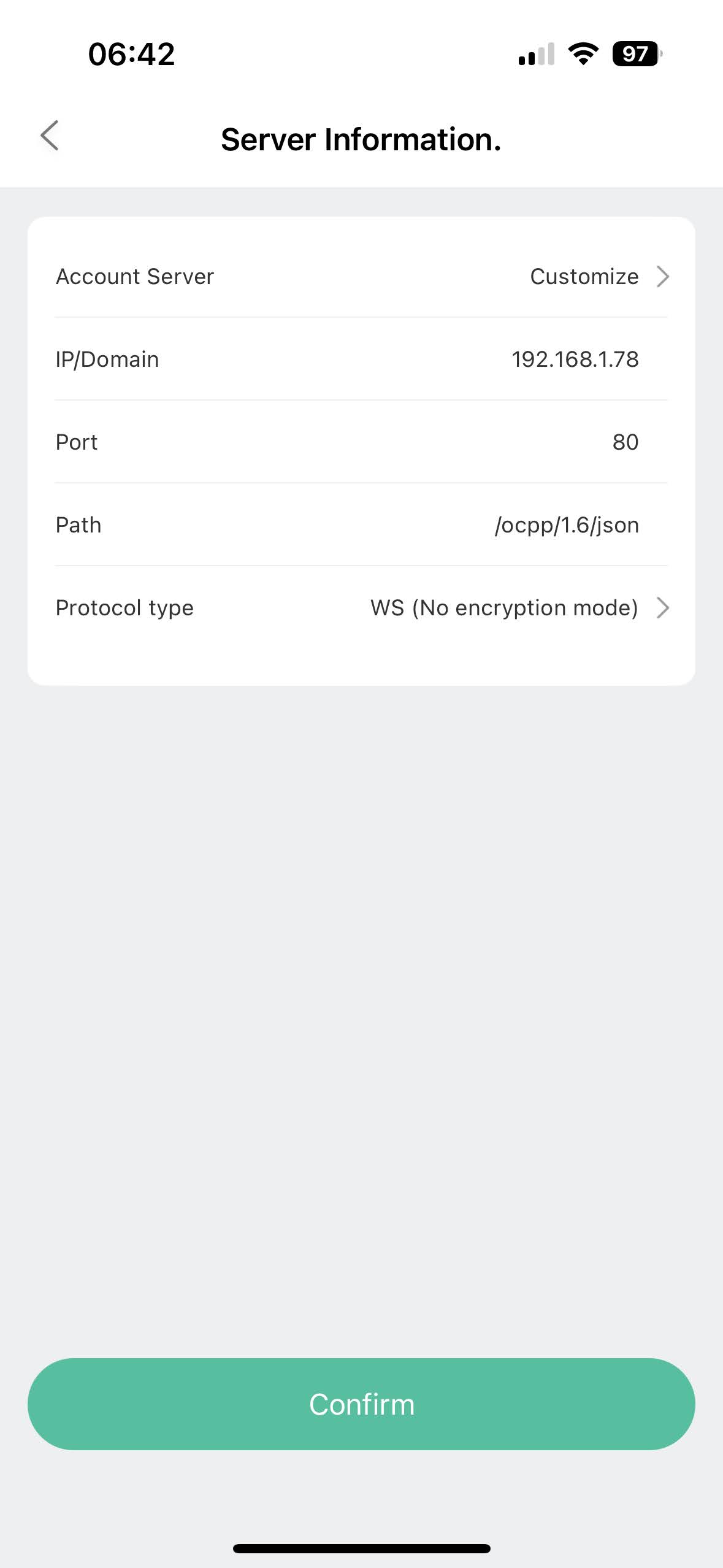

Kada se koristi OCPP JSON 1.6 protokol, potreban je OCPP URL poslužitelja i generira ga Reduxi kontroler. URL se može dobiti izravno iz komunikacijskog kanala.

Primjer URL-a: ws://10.150.120/ocpp/1.6/json/

3.4 Testirajte komunikaciju

Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja Komunikacijski kanal.
