Veza između Reduxija i GL Charge GlowBoxa može izvršiti DLM radi zaštite instalacije.

1. Logo

2. Spojite GL Charge GlowBox na Reduxi s Modbus RTU

2.1 Fizička veza između Reduxi kontrolera i GL Charge GlowBox

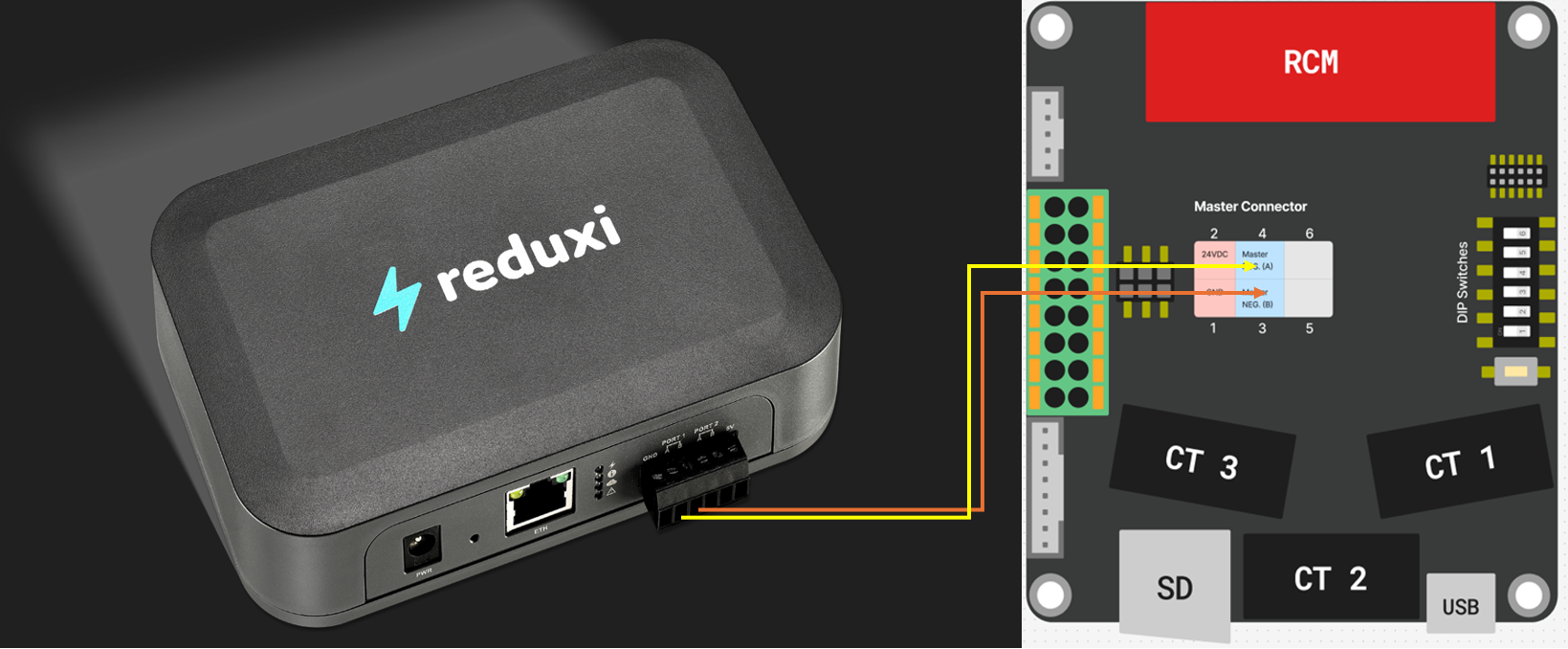

Za Modbus RTU potrebno je uspostaviti fizičku vezu kao što je prikazano na slici ispod:

Za Modbus RTU, prva 4 od 6 dip prekidača moraju biti postavljena na OFF, 5 i 6 dip prekidača koriste se za definiranje slave adresa.

Primjer:

Dip prekidači (1,2,3,4) = OFF
Dip prekidači (5,6) = OFF i OFF--> adresa 1

3. Modbus RTU ckomunikacija između GL Charge Glowboxa i Reduxi kontrolera

3.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

3.2 Odaberite uređaj koji želite dodati

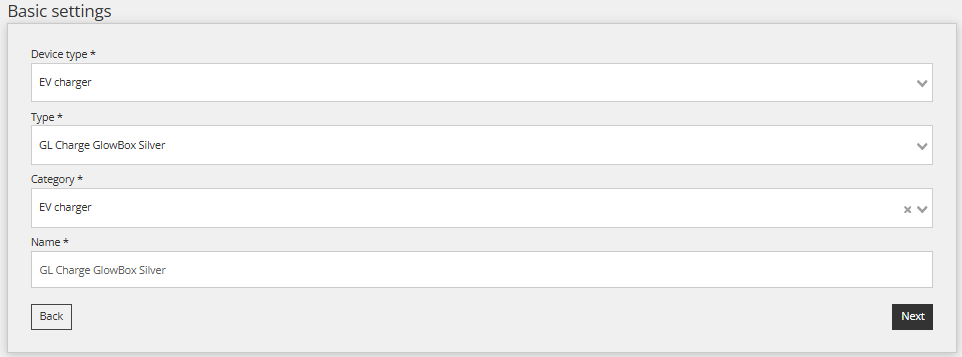

Unutar prvog koraka odaberite osnovne postavke:

• Odaberite vrstu uređaja: EV punjač,
• Odaberite vrstu: GL Charge GlowBox Silver
• Imenujte uređaj.

3.3 Konfiguracija uređaja za Modbus RTU komunikacijski kanal

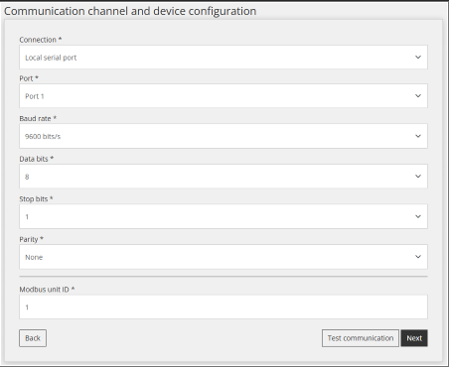

Unesite potrebne parametre kao što je prikazano na slici ispod. Slave adresa može varirati ovisno o postavkama DIP prekidača, točka 2.1

3.4 Testirajte komunikaciju

Kako bi se osiguralo da je Modbus RTU komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja komunikacijskog kanala.

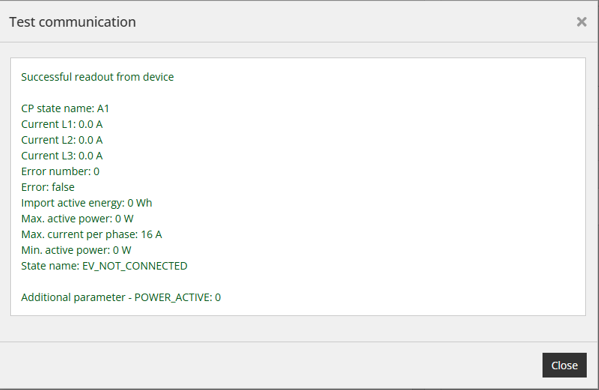

Komunikacijski odgovor:

4. Očitavanja s uređaja

Cilj ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj/Zadnje mjerenje'.

Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
