Integrirajte Reduxi s ETREL INCH Core punjačem putem Wi-Fi-ja, koristeći OCPP protokol. Reduxijeva fleksibilnost omogućuje smanjenje troškova do 30%.

1. Osnovna aplikacija Etrel INCH:

1.1 Etrel INCH Core tehnička dokumentacija:

1.2 Aplikacija je dostupna na Google Storeu:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 Aplikacija je dostupna na Apple App Storeu:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Povežite se s ETREL INCH core na Wi-Fi

Detaljne upute prikazane su na poveznici:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Spojite na ETREL INCH osnovni punjač

Nakon što je punjač spojen na Wi-Fi, može mu se izravno pristupiti. Veza se uspostavlja otvaranjem IP adrese punjača 192.168.1.250 u željenom pregledniku korisnika.

vjerodajnice za prijavu:

korisnik: root@etrel.com

lozinka: toor

3.1 Povezivanje s OCPP pozadinskim poslužiteljem (Reduxi)

Nakon spajanja na EV punjač, idite na odjeljak "Povezivost" (prva slika) i zalijepite URL Reduxi poslužitelja (točka 4.3) u polje pozadinskog poslužitelja, kao što je prikazano na drugoj slici ispod.

NAPOMENA: Kopiraj identitet punjača tako da se može koristiti u točki 4.3.

4. OCPP communication between the ETREL INCH core and the Reduxi controller

4.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

4.2 Odaberite uređaj koji želite dodati

Unutar prvog koraka odaberite osnovne postavke:

Odaberite vrstu uređaja: EV punjač,
Odaberite vrstu: OCPP 1.6 - JSON,
Imenujte uređaj.

4.3 Konfiguracija uređaja za OCPP (komunikacijski kanal)

Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Najprije ispunite identifikator uređaja (Charger point identity) dobiven iz SW sučelja EV punjača, koji je potrebno postaviti u komunikacijskom kanalu.

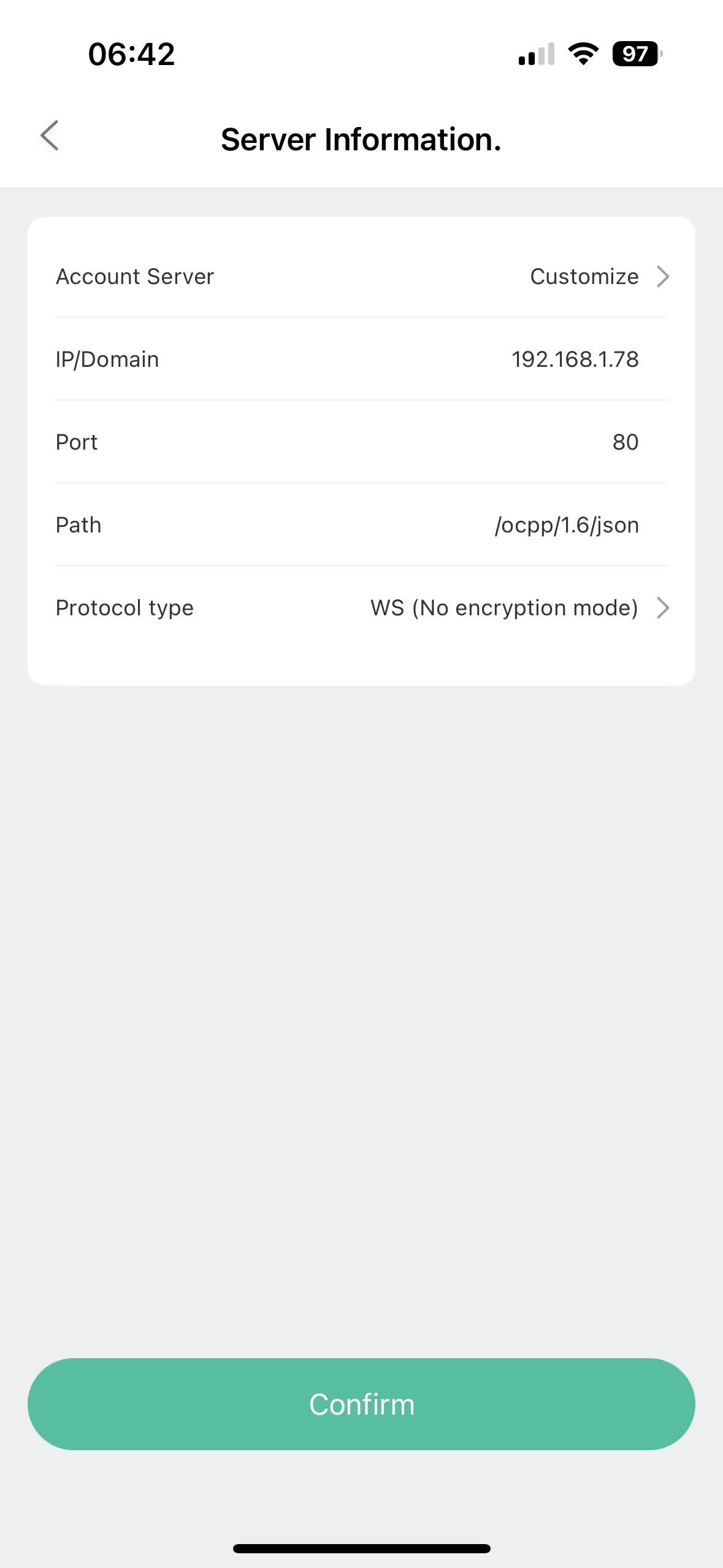

Kada se koristi OCPP JSON 1.6 protokol, potreban je URL OCPP poslužitelja koji generira Reduxi kontroler. URL se može dobiti izravno iz komunikacijskog kanala.

Primjer URL-a: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testirajte komunikaciju

Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvršiti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno nakon svih polja komunikacijskog kanala, prikazanih na gornjoj slici iz prethodne točke.

Postoje tri različita slučaja komunikacijskog odgovora.

Slučaj 1: Komunikacija radi ispravno.

dodaj uređaj - provjeri komunikaciju.png
