Kako povezati EV punjače Zaptec GO, GO 2 i Pro s uređajem Reduxi Controller
Integrirajte Zaptec punjače s Reduxijem za dinamičko uravnoteženje opterećenja uz AI alate.
Tekstualni opis ove slike

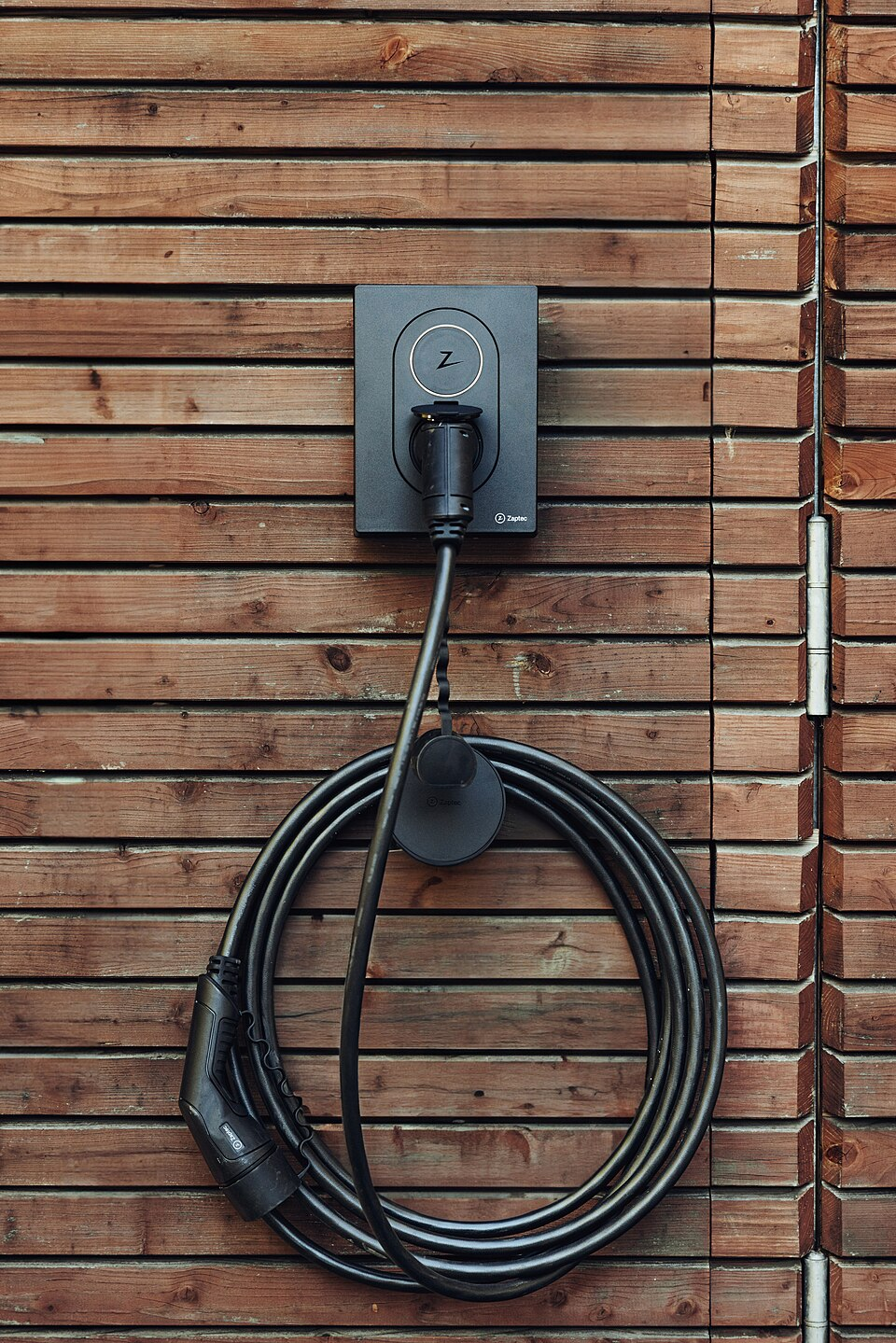

Fotografija tamnosivog zidnog punjača za električna vozila na zidu od vodoravnih smeđih drvenih dasaka. Punjač je pravokutna ploča sa zaobljenim ovalnim udubljenjem; u gornjem dijelu nalazi se kružni logotip sa stiliziranim slovom Z unutar svijetlog prstena, a u donjem dijelu umetnut je crni utikač za punjenje, dok kabel visi prema dolje. Natpis Zaptec nalazi se u donjem desnom kutu ploče. Ispod je crni kabel za punjenje smotan u veliku petlju i visi na okruglom crnom držaču; konektor s natpisom Zaptec leži na donjem lijevom kraju zavojnice. Uz zid desno ide okomita metalna cijev.
1 Tehnička dokumentacija
Dokumenti i alati tvrtke Zaptec:
- How to install Zaptec Go 2 – Upute za instalatere: montaža, ožičenje, konfiguracija u aplikaciji Zaptec
- How to install Zaptec Pro – Upute za instalatere za Zaptec Pro
- Zaptec Installation Guide (Zaptec Go and Go 2, Swedish) – Upute za instalaciju povezane u izvornom članku
- Zaptec Portal – Portal za autorizaciju Reduxija
2 Potrebna oprema
Potrebne su Vam sljedeće komponente:
- Punjač Zaptec Go, Zaptec Go 2 ili Zaptec Pro
- Aplikacija Zaptec na pametnom telefonu (Android ili iOS)
- Pristup Zaptec Portalu
- Reduxi Controller
- Reduxi P1 Ultra
- Wi‑Fi mreža za punjač
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pripremite punjač i Reduxi sustav
3.1 Aplikacija Zaptec
Tekstualni opis ove slike
Logotip Zaptec: crni kružni obrub sa stiliziranim slovom Z unutra, iza kojeg slijedi riječ Zaptec crnom bojom na bijeloj pozadini.
Aplikacija je dostupna na Google Playu: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
Aplikacija je dostupna u Apple App Storeu: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Instalacija punjača Zaptec Go, Go 2 ili Pro
Slijedite upute tvrtke Zaptec: Zaptec Installation Guide (vidi i točku 1).
3.3 Instalacija Reduxi Controllera i P1 Ultra
- Kada je instalacija punjača Zaptec Go, Go 2 ili Pro završena, promijenite vezu punjača s 4G na Wi-Fi.
- Instalirajte Reduxi Controller.
- Instalirajte Reduxi P1 Ultra.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte Zaptec punjač u Reduxi
Slijedite ove korake za dodavanje punjača Zaptec Go, Go 2 ili Pro.
5.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 4) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja. Primjer za Zaptec GO 2:
- Device type:
EV charger - Type:
Zaptec GO 2 - Name: naziv po Vašem izboru
Tekstualni opis ove slike

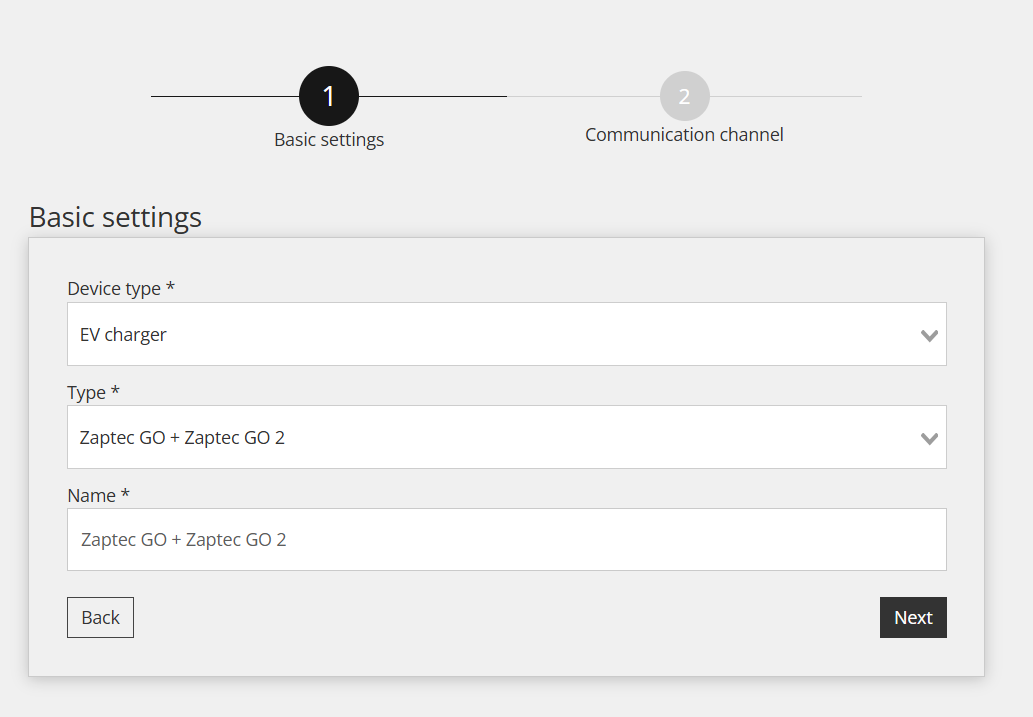

Snimka zaslona čarobnjaka Reduxi Configuratora, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivno, crno), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: EV charger (padajući izbornik); Type *: Zaptec GO + Zaptec GO 2 (padajući izbornik); Name *: Zaptec GO + Zaptec GO 2 (sivi tekst). Gumbi: Back (lijevo), Next (tamno, desno).
Kliknite Next.
5.2 Postavke komunikacije
| Parametar | Vrijednost |
|---|---|
| Opcija autorizacije | Authorisation flow |
| Control type | All chargers |
| ID instalacije | Nije potrebno |
Kliknite Done.
Tekstualni opis ove slike

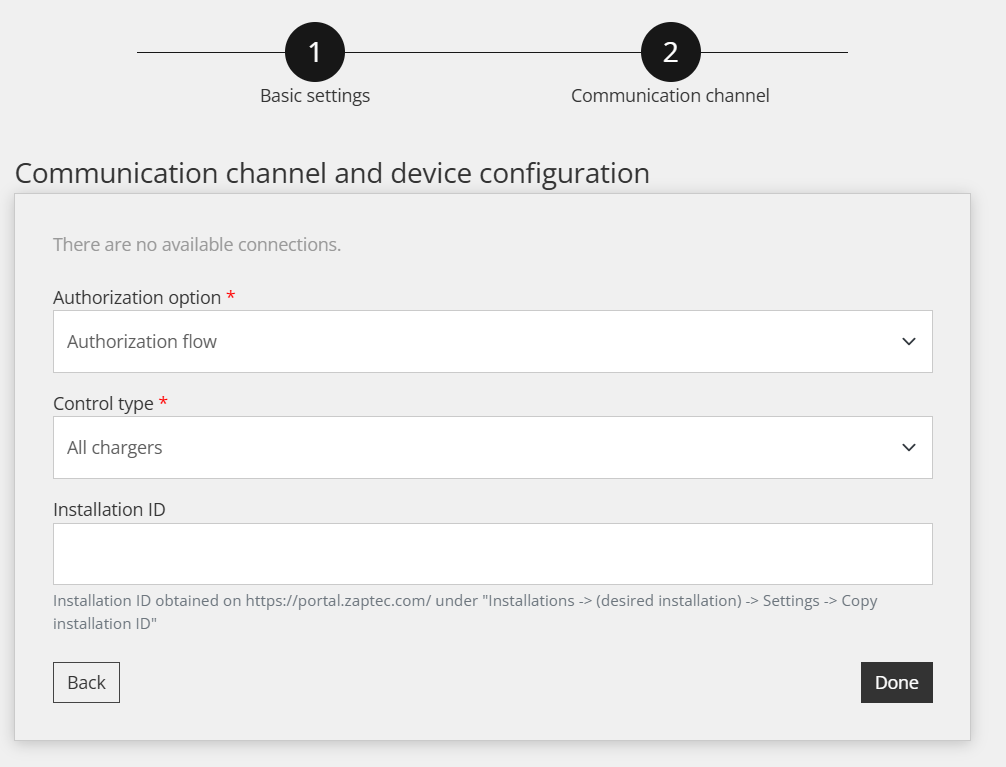

Snimka zaslona čarobnjaka Reduxi Configuratora, korak 2 Communication channel. Indikator koraka: 1 Basic settings, 2 Communication channel (oba crno). Naslov: Communication channel and device configuration. Sivi tekst: There are no available connections. Polja: Authorization option * (crvena zvjezdica): Authorization flow (padajući izbornik); Control type * (crvena zvjezdica): All chargers (padajući izbornik); Installation ID: prazno. Tekst napomene ispod polja: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Gumbi: Back (lijevo), Done (tamno, desno).
5.3 Omogućite Reduxiju pristup punjaču
Nakon što kliknete Done, pojavljuje se skočni prozor Zaptec Portala. Pomoću njega omogućite Reduxiju pristup punjaču:
- Prijavite se u Zaptec Portal.
- Unesite serijski broj i kliknite Search da biste pronašli punjače svoje instalacije. Serijski broj nalazi se na prednjem poklopcu punjača ili u Zaptec Portalu.
- Odaberite instalaciju i kliknite Grant access. Poruka potvrđuje uspješnu autorizaciju.
Tekstualni opis ove slike

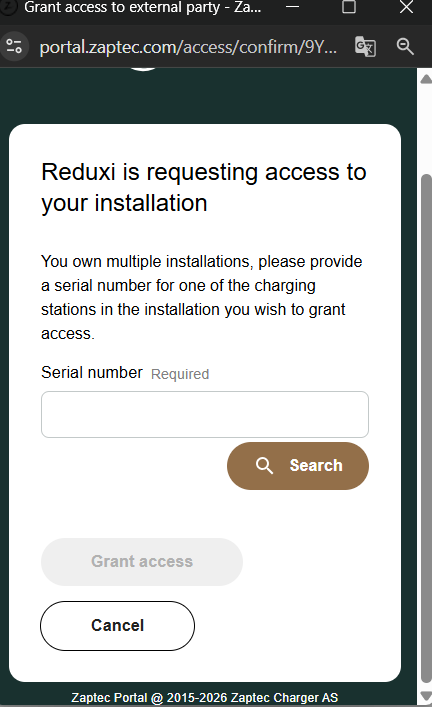

Snimka zaslona malog prozora preglednika naslova Grant access to external party - Za... (Zaptec Portal), adresna traka portal.zaptec.com/access/confirm/9Y... (skraćeno), s gumbima za minimiziranje, maksimiziranje i zatvaranje. Tamnozelena stranica s bijelom karticom. Naslov: Reduxi is requesting access to your installation. Tekst: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Polje: Serial number (Required), prazno. Smeđi gumb: Search (ikona povećala). Zasivljen gumb: Grant access. Gumb s obrubom: Cancel. Tekst u podnožju: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Na desnom rubu prozora je traka za pomicanje.
Tekstualni opis ove slike

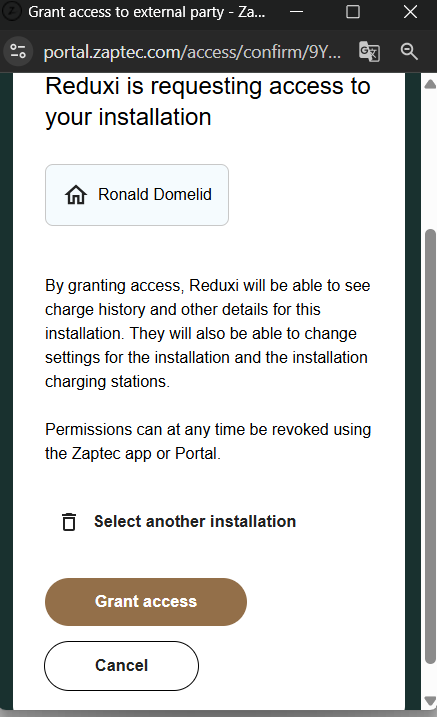

Snimka zaslona malog prozora preglednika naslova Grant access to external party - Za... (Zaptec Portal), adresna traka portal.zaptec.com/access/confirm/9Y... (skraćeno), pomaknuto prema dolje. Tamnozelena stranica s bijelom karticom. Naslov: Reduxi is requesting access to your installation. Stavka instalacije koja se može odabrati, s ikonom kuće: (naziv instalacije izostavljen). Tekst: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Tekst: Permissions can at any time be revoked using the Zaptec app or Portal. Poveznica s ikonom: Select another installation. Smeđi gumb: Grant access. Gumb s obrubom ispod: Cancel. Traka za pomicanje na desnom rubu.
Tekstualni opis ove slike

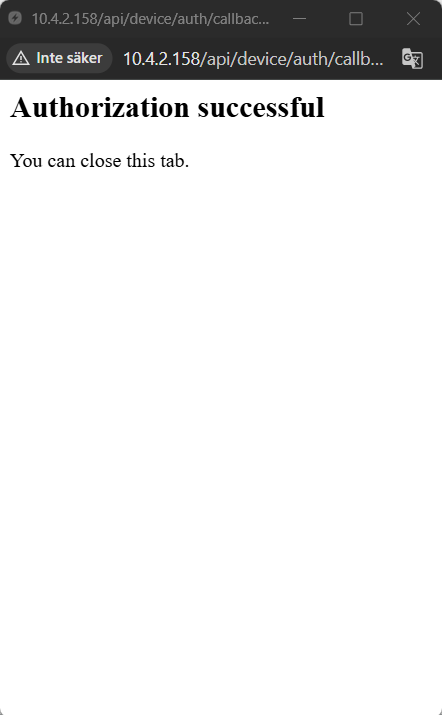

Snimka zaslona malog prozora preglednika (Chrome, tamna naslovna traka s gumbima za minimiziranje, maksimiziranje i zatvaranje). Naslov kartice i adresna traka: 10.4.2.158/api/device/auth/callback (skraćeno s ...). Pokazatelj sigurnosti: Inte säker [švedski: Nije sigurno] s trokutom upozorenja; ikona za prijevod na desnoj strani adresne trake. Sadržaj stranice na bijeloj pozadini: naslov Authorization successful (podebljano), tekst You can close this tab. Ostatak stranice je prazna bijela površina.
Zaptec punjač sada je dodan u Reduxi.
6 Provjera očitanja
6.1 Last measurements
Otvorite punjač pod Devices u Reduxi Configuratoru i provjerite vrijednosti kao dodatni test.
6.2 Omogućavanje upravljanja putem Reduxija
Za dinamičko uravnoteženje opterećenja s Reduxijem postavite control type uređaja na AUTO. Samo tada naredbe strategije utječu na punjač. Definirajte strategiju prema uputama u članku Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–3): Nabavite dokumente tvrtke Zaptec. Instalirajte punjač, aplikaciju Zaptec, Reduxi Controller i P1 Ultra. Promijenite vezu punjača s 4G na Wi‑Fi.
Zaptec punjač (točka 3): Instalirajte Zaptec Go, Go 2 ili Pro prema Zaptec uputama za instalaciju.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi web sučelje. Dodajte uređaj kao EV charger. Odaberite Authorisation flow i All chargers, kliknite Done i omogućite pristup u Zaptec Portalu.
Puštanje u rad (točka 6): Provjerite last measurements. Postavite control type na AUTO. Definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Punjač se ne pronalazi u Zaptec Portalu | Unesite serijski broj s prednjeg poklopca punjača ili iz Zaptec Portala (vidi točku 5). |
| Punjač ostaje izvan mreže nakon instalacije | Promijenite vezu punjača s 4G na Wi‑Fi (vidi točku 3). |
| Kontroler i punjač nalaze se u različitim mrežama | To je moguće. Platforma Zaptec razmjenjuje podatke među njima. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
