Uštedite do 30% na troškovima energije korištenjem SG-ready kontakata dizalica topline Stiebel Eltron putem Reduxi Gatewaya, omogućujući dinamičku kontrolu u skladu s fluktuirajućim cijenama energije.

1. Potrebne komponente za spajanje Reduxi regulatora na Stiebel Eltron dizalicu topline.

Za uspostavljanje veze između Reduxi regulatora i Stiebel Eltron dizalice topline potrebne su dvije komponente:

1. Reduxi kontroler
2. Reduxi Gateway uređaj s 3x (30:1A) senzora struje (CT)

Uređaj Reduxi Gateway mora se prvo dodati (povezati) na Reduxi regulator za kontrolu/puštanje u rad načina rada toplinske pumpe. Veza se može uspostaviti bežično (WLAN) ili žično putem UTP kabela (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Reduxi Gateway uređaj također uključuje 3x (30:1A) senzora struje (transformator) koji se koriste za mjerenje električne struje (tj. snage) za svaku fazu dizalice topline. Dodatno, dva relejna izlaza koriste se za generiranje signala na SG-ready kontakte, utječući na načine rada toplinske pumpe.

2. Spajanje Reduxi kontrolera i Gateway uređaja na lokalnu mrežu

Simbolična slika cjelokupnog priključka od Reduxi regulatora do dizalice topline prikazana je u nastavku:

Za daljnje informacije o tome kako spojiti Reduxi Gateway uređaj slijedite vezu: Kako konfigurirati Reduxi Gateway.

3. Spajanje releja Reduxi GW uređaja na SG-ready kontakte dizalice topline

Za fizičko spajanje releja Reduxi Gateway uređaja na SG-ready kontakte na dizalici topline, bitno je odrediti točne lokacije SG-ready kontakata na sklopnoj ploči toplinske pumpe. Slika u nastavku prikazuje položaje SG-ready kontakata na sklopnoj ploči Stiebel Eltron dizalice topline.  Druga slika prikazuje veze od releja do kontakata spremnih za SG.

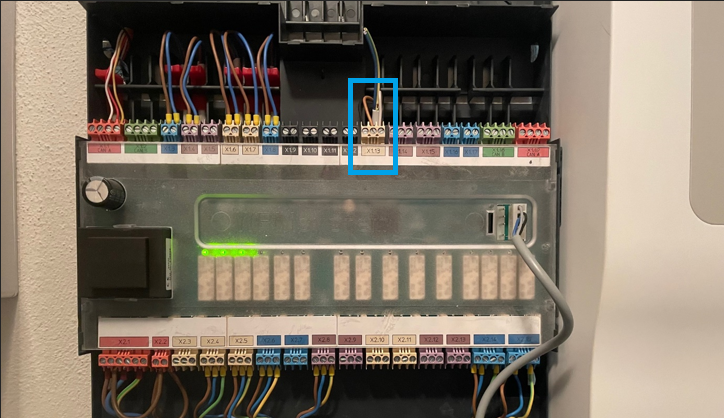

Kontakti spremni za SG na lokaciji strujnog kruga HP (X1.13 konektor):

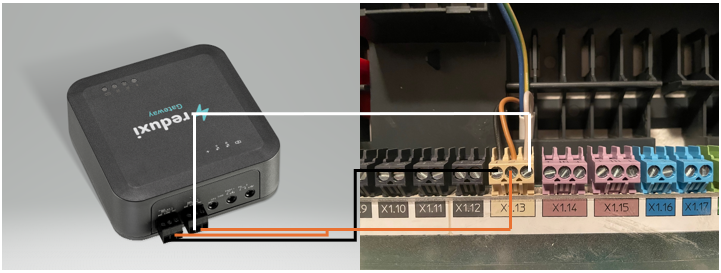

Povezivanje s Reduxi GW uređaja na SG-ready kontakte na HP-u:

NO kontakt prvog releja Reduxi GW uređaja --> Prvi kontakt na X1.13 konektoru; Crna žica

COM kontakt oba releja Reduxi GW uređaja --> Drugi kontakt na X1.13 konektoru; Smeđa žica

NO kontakt drugog releja Reduxi GW uređaja --> Treći kontakt na X1.13 konektoru ; Bijela žica

veza:

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.

4. Reduxi Gateway uređaj kao mjerač sa strujnim senzorima

Senzori struje (CT) uključeni u komplet Reduxi Gateway moraju biti spojeni na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici ispod.

Senzor struje pokriva pojedinačnu faznu žicu (L1, L2, L3) dizalice topline, slika ispod:

5. Dodavanje dizalice topline kao novog uređaja u Reduxi konfigurator

Da biste dodali novu dizalicu topline kao uređaj ili uredili postojeću, molimo slijedite ove korake, detaljno opisane u pojedinačnim točkama u nastavku.

5.1 Dodavanje uređaja

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.

5.2 Odaberite uređaj koji želite dodati

U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: HVAC,
• Vrsta: Redxi mjerač
• Naziv: Navedite naziv uređaja.

5.3 Komunikacijski kanal

Prvi dio postavljanja komunikacijskog kanala dizajniran je za povezivanje između Reduxi Gateway uređaja i Reduxi kontrolera. Ispunite polja kao što je prikazano na slici ispod (automatski se popunjava).

Drugi dio komunikacijskog kanala namijenjen je trenutnim postavkama senzora Reduxi Gateway uređaja, gdje biramo "Auto detect from gateway" za sve trenutne senzore.

Treći dio komunikacijskog kanala posvećen je definiranju signala s releja Redux GW uređaja.

Logika kombinacije signala SG-ready:

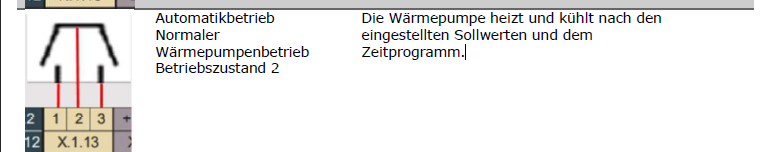

Način rada ON (normalan rad), oba releja su otvorena (NO):

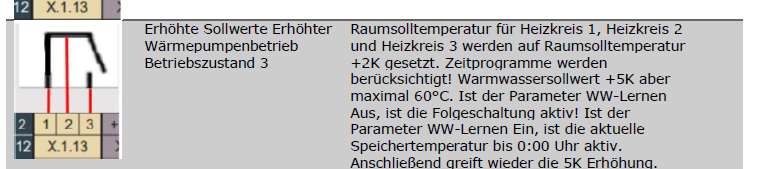

ECO mod (malo povećana snaga), prvi relej je zatvoren (NC), a drugi otvoren (NO) :

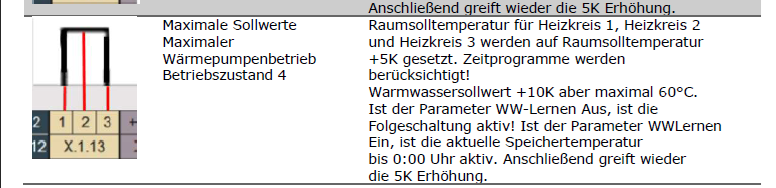

BOOST mod (rad povećane snage), oba releja su zatvorena (NC):

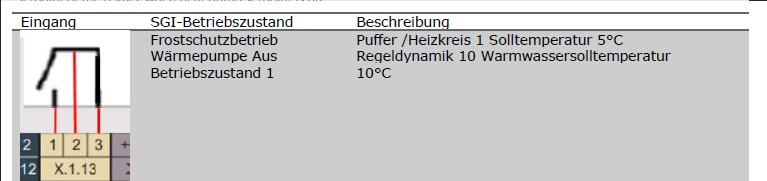

Tablica za načine rada,

 napomena NO označava normalno otvoren:

Potpuna konfiguracija signala releja u Reduxi konfiguraciji:

5.5 Test komunikacije

Provjera komunikacije provodi se pomoću tipke "Test komunikacije" koja se nalazi u donjem desnom dijelu iza svih polja parametara komunikacijskog kanala.

Komunikacijski test može dati dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Napredne postavke

Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih postavki, pritisnite gumb "Gotovo" na donjoj desnoj strani.

5.7 Zadnja mjerenja

Nakon uspješne uspostave komunikacije s novododanim uređajem, njegove vrijednosti mogu se provjeriti pod Devices/Sieble Eltron HP u Reduxi konfiguratoru kao dodatni test .

Za napredno upravljanje dizalicom topline integrirajte uređaj u strategiju Reduxi sustava. Under Devices/Stiebel Eltron HP in the Reduxi configurator, the control type must be set to AUTO so commands for strategy will affect the HP.

Kako biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičke cijene i dinamičke tarife, molimo vas da slijedite upute za definiranje strategije na ovoj poveznici: Strategije za Reduxi kontroler.

Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledavati i kontrolirati i putem aplikacije Reduxi.
