Kako povezati Daikin Altherma 3 toplinsku crpku s uređajem Reduxi Gateway
Uštedite do 30% na troškovima energije: upravljajte SG-ready kontaktima svoje Daikin Altherma 3 toplinske crpke putem uređaja Reduxi Gateway i prilagodite je promjenjivim cijenama energije.
Tekstualni opis ove slike

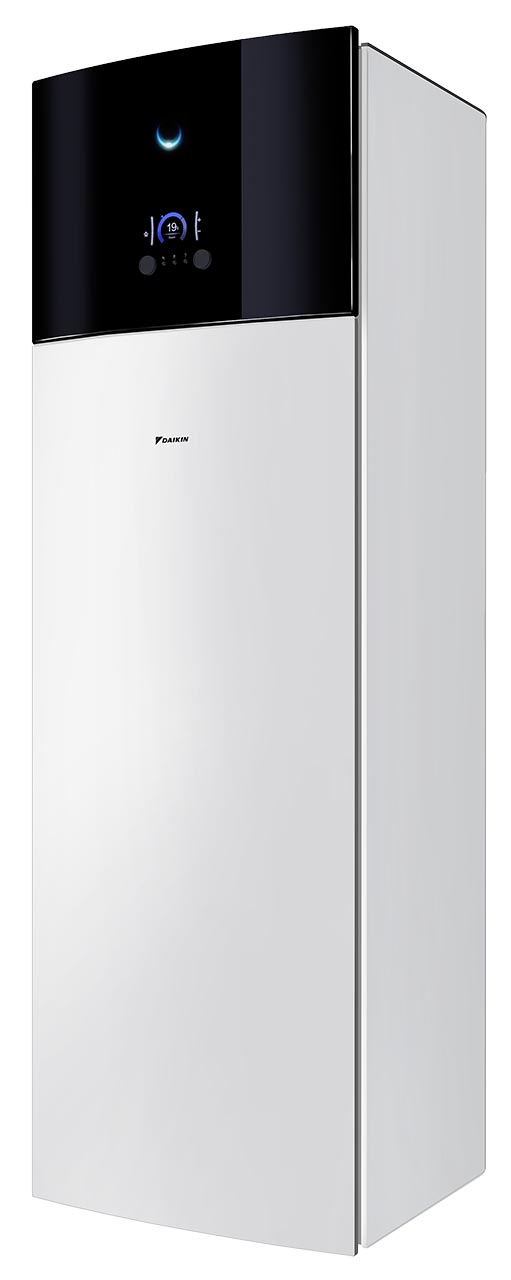

Fotografija visoke bijele samostojeće toplinske crpke na bijeloj pozadini, gledane sprijeda lijevo pod kutom. Na vrhu je sjajna crna prednja ploča s malim okruglim zaslonom koji prikazuje broj 19 unutar plavog prstena, plavim polumjesecom svjetla iznad njega i dvama okruglim tipkama s malim indikatorskim točkama ispod zaslona. Ispod crne ploče prednja strana je jednostavna svijetlosiva i bijela. Logotip Daikin otisnut je blizu donjeg ruba područja crne ploče. Bočna ploča je svijetlosiva. Nisu vidljivi drugi tekstovi ni oznake. Postojeći opis navodi da je riječ o Daikin Altherma 3 H MT F (ETVZ12E6V).
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumentacija toplinske crpke Daikin Altherma 3 nalazi se na Daikinovoj stranici proizvoda: https://www.daikin.co.uk/en_gb/products/product.html/ETVZ12E6V.html
- Daikin Altherma 3 H MT F (ETVZ12E6V): product page – informacije o proizvodu i preuzimanje dokumenata
- Installation manual (English, PDF) – za ETVZ12E6V i ETVZ12E9W
- Installer reference guide (English, PDF) – ožičenje i postavke jedinice
1.2 Potrebne komponente
Reduxi Controller i toplinsku crpku Daikin Altherma 3 povezuju dvije Reduxi komponente:
- Reduxi Controller
- Uređaj Reduxi Gateway s 3 strujna senzora (CT) 30:1A
- UTP kabel, samo za žičanu vezu (LAN) gatewaya
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
Prvo dodajte uređaj Reduxi Gateway u Reduxi Controller. Gateway zatim upravlja načinima rada toplinske pumpe. Veza je bežična (WLAN) ili žičana putem UTP kabela (LAN). Više o tome: Veza gatewaya i Controllera.
Gateway mjeri struju svake faze toplinske pumpe pomoću 3 strujna senzora (CT) 30:1A. Njegova dva izlazna releja šalju signale na SG-ready kontakte i postavljaju način rada toplinske pumpe.
2 Povezivanje Reduxi Gatewaya i toplinske pumpe
2.1 Pregled povezivanja
Slika prikazuje cijelu vezu od uređaja Reduxi Controller do toplinske pumpe.
Tekstualni opis ove slike
Shema veze između uređaja Reduxi Controller i toplinske pumpe. Komponente: Controller (tamna kutija Reduxi sa zelenim zaslonom i Ethernet priključkom na prednjoj strani); ikona usmjernika sa simbolom Wi-Fi; toplinska pumpa (vanjska jedinica s ventilatorom i oznakom SG Ready na lijevoj strani); Gateway (kutija Reduxi Gateway s tri plava strujna senzora). Tirkizne linije: od uređaja Controller do usmjernika s oznakom "Ethernet (Modbus TCP)"; od usmjernika do uređaja Gateway s oznakom "Ethernet (Modbus TCP)" i napomenom "Wireless or wired" ispod usmjernika; od uređaja Gateway do SG Ready kontakata toplinske pumpe (linija od uređaja Gateway prema oznaci SG Ready); okomita linija od uređaja Gateway do toplinske pumpe s oznakom "L1, L2, L3"; linija od strujnih senzora do tirkizne kutije "Heat pump power supply".
Dodatne informacije o povezivanju uređaja Reduxi Gateway potražite u How to configure the Reduxi Gateway.
2.2 Spajanje releja gatewaya na SG-ready kontakte
Najprije pronađite SG-ready kontakte na tiskanoj pločici toplinske crpke. Slika prikazuje njihov položaj na pločici Daikin Altherma 3.
SG-ready kontakti nalaze se na konektoru X5M, kontakti 5, 6 i 9, 10.
Tekstualni opis ove slike
Dijagram toplinske crpke s detaljem ožičenja, crno-bijeli linijski crtež s jednim plavim isticanjem. Gore: isprekidani okvir označen Q4L koji sadrži simbol releja s kontaktima 13 i 14, s kabelom koji iz njega ide dolje u jedinicu. Panel A: pogled na otvorenu unutrašnjost toplinske crpke s cijevima i komponentama; kabel iz kutije releja ulazi u jedinicu kroz kabelsku uvodnicu pri dnu. Panel B: krupni plan tiskane pločice s kabelom koji od uvodnice ide do stezaljke označene X5M; kabel završava na kontaktima 13 i 14 stezaljke X5M, koji su unutar plavog pravokutnika. Mala ikona iznad ulaza kabela prikazuje ruku koja okreće ili spaja žicu. Lijevo: mali crtež okvira s oznakama A i B koje pokazuju na gornji i donji dio jedinice.
Spojite releje uređaja Reduxi Gateway na SG-ready kontakte toplinske crpke:
| Kontakt releja Reduxi Gatewaya | Kontakt toplinske crpke na X5M | Boja žice |
|---|---|---|
| Relej 1, NO kontakt | Kontakt 6 | Plava |
| Relej 1, kontakt COM | Kontakt 5 | Smeđa |
| Relej 2, NO kontakt | Kontakt 10 | Crna |
| Relej 2, kontakt COM | Kontakt 9 | Zeleno |
Tekstualni opis ove slike
Shema ožičenja koja kombinira fotografiju tamnog četvrtastog uređaja Reduxi Gateway (logotip reduxi i riječ Gateway na vrhu) s crtežom stezaljke označene X5M. Stezaljka prikazuje priključke 3, 4, 5, 6, 9, 10, 13, 14. Priključke 3 i 4 spaja simbol sklopke označen S4S. Priključke 5 i 6 spaja simbol sklopke označen S11S, s crnim zaokruženim brojem 2. Priključke 9 i 10 spaja simbol sklopke označen S10S, s crnim zaokruženim brojem 1. Priključci 13 i 14 spojeni su zajedničkom zagradom s oznakom a. Četiri žice idu od crnog utikačkog konektora na prednjoj strani gatewaya: narančasta i plava žica idu na priključke 5 i 6 (sklopka 2), zelena i crna žica idu na priključke 9 i 10 (sklopka 1).
Tekstualni opis ove slike
Shema na bijeloj pozadini s naslovom "A normally closed (NC) contact/switch". Gornji dio, naslov "Normal state": prekidač nacrtan s polugom koja leži na desnom krugu, pa je strujni krug zatvoren. Donji dio, naslov "When activated or pressed": poluga je podignuta, otvoreno je između dva kruga, pa je linija prekinuta.
Tekstualni opis ove slike
Shema na bijeloj pozadini s naslovom "A normally open (NO) contact/switch". Gornji dio, naslov "Normal state": prekidač nacrtan s podignutom polugom, otvoreno je između dva kruga, pa je linija prekinuta. Donji dio, naslov "When activated or pressed": poluga leži na desnom krugu, pa je strujni krug zatvoren (djelomično odrezano na dnu slike).
2.3 Povezivanje strujnih senzora
Strujni senzori mjere struju toplinske pumpe. Daju potrošnju snage toplinske pumpe u stvarnom vremenu. Napon dolazi iz Reduxi Controllera. Ako nije dostupan, koristi se zadani napon od 230 V.
Povežite strujne senzore (CT) iz kompleta Reduxi Gatewaya na tri ulaza, po jedan za svaku fazu, kako je prikazano na slici.
Tekstualni opis ove slike
Shema (renderirana slika proizvoda) tamnosive kutije Reduxi Gateway s oznakom "reduxi GATEWAY" na vrhu. Na prednjoj strani nalazi se stezni blok s otisnutim oznakama GND, PORT 1 (A, B), PORT 2 (A, B), 5V i tri okrugle utičnice s oznakama I1, I2, I3. Tri plava strujna senzora s razdvojivom jezgrom i crnim kabelima utaknuta su u I1, I2 i I3; kabeli u petljama vise ispred kutije.
Svaki strujni senzor obuhvaća jedan fazni vodič (L1, L2, L3) toplinske pumpe:
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. S lijeve strane složena su tri plava strujna senzora s razdvojivom jezgrom, svaki postavljen oko vodiča. Oko njih je mnogo kabela: bijele, sive, plave, žuto-zelene i crne žice, plavi mrežni kabel, narančasta spojnica u sredini i letva stezaljki dolje desno. Dolje lijevo vide se podne pločice. Nema čitljivog teksta ni oznaka.
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje toplinske pumpe u Reduxi
Ovim koracima dodajete novu toplinsku pumpu ili uređujete postojeću.
4.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 3) i pritisnite gumb Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
HVAC - Type:
Reduxi Meter - Name: naziv po Vašem izboru, na primjer Daikin Altherma 3 HP
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 1 od 3. Traka napretka s tri koraka: 1 Basic settings (aktivno, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazan padajući izbornik; Type * : prazan padajući izbornik; Name * : prazno tekstualno polje. Gumbi: Back (dolje lijevo), Next (dolje desno, tamno).
Kad sve unesete, pritisnite Next.
4.2 Postavke komunikacije
Komunikacijski kanal ima tri dijela.
1. dio: veza između Reduxi Gatewaya i Reduxi Controllera. Ispunite polja kako je prikazano na slici. Popunjavaju se automatski.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u programu Reduxi Configurator, korak komunikacije, na vrhu djelomično odrezana (kartice koraka su odrezane). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odrezana ispod polja Modbus unit ID.
2. dio: strujni senzori Reduxi Gatewaya. Za sve strujne senzore odaberite Auto detect from gateway.
Tekstualni opis ove slike
Snimka zaslona triju redaka za unos u obrascu komunikacijskog kanala u programu Reduxi Configurator, svaki je padajući izbornik s malim sivim opisom ispod. Redak 1: oznaka CT- L1, odabrana vrijednost Auto detect from gateway, opis Current transformer. Redak 2: oznaka CT- L2, odabrana vrijednost Auto detect from gateway, opis Current transformer. Redak 3: oznaka CT- L3, odabrana vrijednost Auto detect from gateway, opis Current transformer.
Dio 3: signali releja gatewaya. Stanja releja određuju SG-ready način rada toplinske crpke:
Tekstualni opis ove slike
Tablica naslovljena Smart Grid contact, s dva stupca označena crnim zaokruženim brojevima 1 i 2 te stupcem Smart Grid operation mode. Redovi (kontakt 1, kontakt 2, način rada): 0, 0, Free running; 0, 1, Forced off; 1, 0, Recommended on; 1, 1, Forced on.
| Mode | Relej 1 | Relej 2 |
|---|---|---|
| ON (slobodan rad) | Otvoren (NO) | Otvoren (NO) |
| OFF (prisilno OFF) | Otvoren (NO) | Zatvoren (NC) |
| ECO (preporučeno uključeno) | Zatvoren (NC) | Otvoren (NO) |
| BOOST (prisilno ON) | Zatvoren (NC) | Zatvoren (NC) |
Dovršite konfiguraciju signala releja u Reduxi Configuratoru:
Tekstualni opis ove slike
Snimka zaslona postavki signala releja u Reduxi Configuratoru: osam padajućih polja, svako sa sivim opisom. Off - relay 1: Off (opis: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: On (opis: Setpoint of the relay 2 when heat pump setpoint is off). ECO - relay 1: Off (opis: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (opis: Setpoint of the relay 2 when heat pump setpoint is ECO). ON - relay 1: On (opis: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: Off (opis: Setpoint of the relay 2 when heat pump setpoint is ON). BOOST - relay 1: On (opis: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (opis: Setpoint of the relay 2 when heat pump setpoint is BOOST).
4.3 Test komunikacije
Kliknite Test communication dolje desno, ispod komunikacijskih parametara. Time se uređaj jednom očita i ništa se ne sprema.
Tekstualni opis ove slike
Snimka zaslona donjeg reda gumba obrasca Reduxi Configuratora. Lijevo: gumb Back. Desno: gumb "Test communication" označen plavim okvirom i tamni gumb Next desno od njega.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira na slovenskom jeziku naslova "Test komunikacije" [Communication test] s gumbom za zatvaranje (x) gore desno. Zeleni tekst: "Successful readout from device". Vrijednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Gumb dolje desno: "Zapri" [Close].
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslova Test communication (zatvaranje x gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir (crveni tekst): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tamni gumb dolje desno: Close.
4.4 Napredne postavke
Napredne postavke nisu obavezne. Ovise o lokaciji na kojoj je instaliran Reduxi Controller.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 3 od 3 (Advanced settings). Traka napretka s tri crna kruga 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja s da/ne odgovorom, svako s isključenim prekidačem i malom naznakom zadane vrijednosti desno: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (posljednje pitanje, sitan tekst; Default: No). Donji red od tri padajuća izbornika: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi: Back (lijevo) i tamni gumb desno (oznaka sitna, glasi Done).
Nakon zadnje postavke pritisnite Done dolje desno. Uređaj stvara samo Done.
5 Provjera očitanja
5.1 Last measurements
Nakon uspostave komunikacije, kao dodatni test provjerite vrijednosti pod Devices – Daikin Altherma 3 HP u alatu Reduxi Configurator.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi uređaja za toplinsku pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajući izbornik i ikona osvježavanja gore desno). Gornje pločice: "Control type" s gumbima Auto (tamni) i Manual (istaknut tirkizno, odabran); druga pločica s redom od četiri mala gumba, od kojih je jedan istaknut tirkizno (oznake sitne: Off.). Kartica "Current": tri vrijednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrijednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrijednost 78.7. Kartica "Other": reci s vrijednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrijednosti napona 246.00, 244.40, 246.30. Svaka vrijednost ima malu vremensku oznaku.
5.2 Omogućavanje upravljanja putem Reduxija
Za naprednu regulaciju toplinske crpke integrirajte uređaj u Reduxi strategiju. Pod Devices – Daikin Altherma 3 HP u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe strategije utječu na toplinsku crpku.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon što dodate uređaj i provjerite vrijednosti, možete ga pregledavati i njime upravljati i u aplikaciji Reduxi.
✓ Sažetak
Priprema (točka 1): Otvorite Daikin dokumentaciju. Pripremite Reduxi Controller i Reduxi Gateway s 3 strujna senzora.
Daikin Altherma 3 (točka 2): Spojite releje gatewaya na kontakte X5M 5, 6 i 9, 10. Postavite strujne senzore na faze L1, L2 i L3.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje. Dodajte uređaj s tipom Reduxi Meter, postavite signale releja i testirajte komunikaciju.
Puštanje u rad (točka 5): Provjerite zadnja mjerenja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Toplinska pumpa ne mijenja način rada | Provjerite ožičenje na kontaktima X5M 5, 6 (relej 1) i 9, 10 (relej 2). Koristite NO kontakte. Provjerite je li control type postavljen na AUTO (vidi točku 5.2). |
| Očitanja snage nedostaju ili su pogrešna | Provjerite obuhvaća li svaki strujni senzor jedan fazni vodič L1, L2 ili L3 (vidi točku 2.3). Provjerite je li za sve strujne senzore odabrano Auto detect from gateway (vidi točku 4.2). |
| Gateway nije pronađen u postavkama komunikacije | Najprije dodajte Reduxi Gateway u Reduxi Controller, bežično (WLAN) ili putem UTP kabela (LAN). Vidi članak o Reduxi Gatewayu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
