Uštedite do 30% na troškovima energije korištenjem SG-ready kontakata Panasonicovih dizalica topline putem Reduxi Gatewaya, omogućujući dinamičku kontrolu u skladu s fluktuirajućim cijenama energije.
1. Potrebne komponente za spajanje Reduxi regulatora na Panasonic dizalicu topline.
Za uspostavljanje veze između Reduxi regulatora i Panasonic dizalice topline potrebne su dvije komponente:
- Reduxi kontroler
- Reduxi Gateway uređaj s 3x (30:1A) senzora struje (CT)
Uređaj Reduxi Gateway mora se prvo dodati (povezati) na Reduxi regulator za kontrolu/puštanje u rad načina rada toplinske pumpe. Veza se može uspostaviti bežično (WLAN) ili žično putem UTP kabela (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Reduxi Gateway uređaj također uključuje 3x (30:1A) senzora struje (transformator) koji se koriste za mjerenje električne struje (tj. snage) za svaku fazu dizalice topline. Dodatno, dva relejna izlaza koriste se za generiranje signala zaSG-ready kontakte, koji utječu na načine rada toplinske pumpe.
2. Spajanje Reduxi kontrolera i Gateway uređaja na lokalnu mrežu
Simbolična slika cjelokupnog priključka od Reduxi regulatora do dizalice topline prikazana je u nastavku:
Za dodatne informacije o povezivanju Reduxi Gateway uređaja, molimo slijedite vezu: Kako konfigurirati Reduxi Gateway.
3. Spajanje releja Reduxi GW uređaja na SG-ready kontakte dizalice topline
Za fizičko spajanje releja Reduxi Gateway uređaja na SG-ready kontakte na dizalici topline, bitno je odrediti točne lokacije SG-ready kontakata na sklopnoj ploči toplinske pumpe. Slika ispod prikazuje položaje kontakata za SG-ready na sklopnoj ploči toplinske pumpe Panasonic
. Druga slika prikazuje veze od releja do kontakata spremnih za SG.

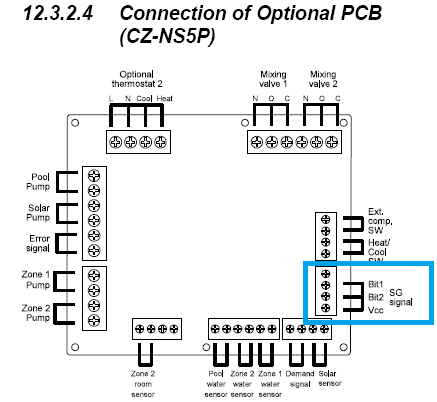

Kontakti spremni za SG na HP tiskanoj ploči CZ-NS5P:

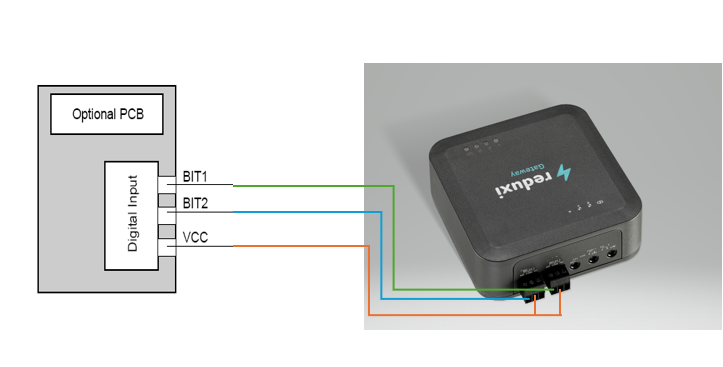

Povezivanje s Reduxi GW uređaja na SG-ready kontakte na HP-u:
NO kontakt prvog releja Reduxi GW uređaja --> do CZ-NS5P, BIT 1 kontakt; Plava žica
NO kontakt prvog releja Reduxi GW uređaja --> do CZ-NS5P, BIT 2 kontakt; Zelena žica
COM kontakt oba releja Reduxi GW uređaja --> do CZ-NS5P, VCC 2 kontakt; Smeđa žica
Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.
4. Reduxi Gateway uređaj kao mjerač sa strujnim senzorima
Senzori struje (CT) uključeni u komplet Reduxi Gateway moraju biti spojeni na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici ispod.
Senzor struje pokriva pojedinačnu faznu žicu (L1, L2, L3) dizalice topline, slika ispod:
5. Dodavanje dizalice topline kao novog uređaja u Reduxi konfigurator
Da biste dodali novu dizalicu topline kao uređaj ili uredili postojeću, molimo slijedite ove korake, detaljno opisane u pojedinačnim točkama u nastavku.
5.1 Dodavanje uređaja
Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.
5.2 Odaberite uređaj koji želite dodati
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja koji želite dodati:
- Vrsta uređaja: HVAC,
- Vrsta: Redxi mjerač
- Naziv: Navedite naziv uređaja.
5.3 Komunikacijski kanal
Prvi dio postavljanja komunikacijskog kanala dizajniran je za povezivanje između Reduxi Gateway uređaja i Reduxi kontrolera. Ispunite polja kao što je prikazano na slici ispod (automatski se popunjava).
Drugi dio komunikacijskog kanala namijenjen je trenutnim postavkama senzora Reduxi Gateway uređaja, gdje biramo "Auto detect from gateway" za sve trenutne senzore.
Treći dio komunikacijskog kanala posvećen je definiranju signala s releja Redux GW uređaja.

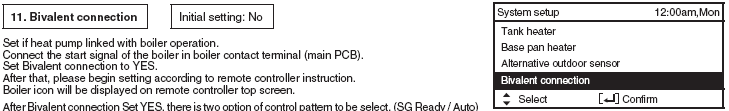

NAPOMENA: Slijedite upute za HP-ov korisnički priručnik kako biste omogućili SG-ready kontakte:

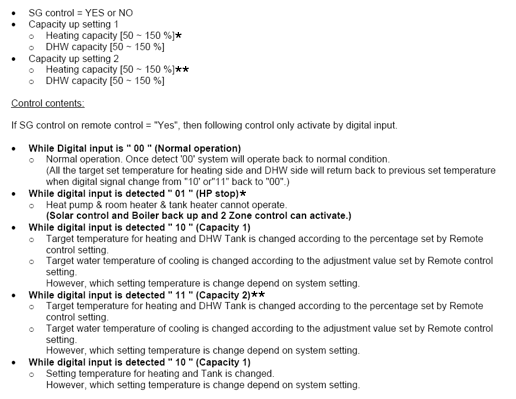

Potpuna definicija SG-ready signala:

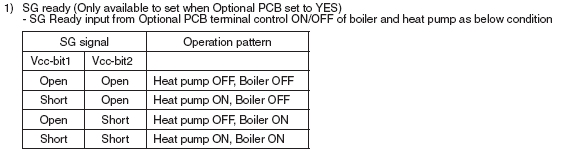

Logika definicije kombinacije signala SG-ready:
Način rada ON (Normalan rad), prvi relej je otvoren (NO), a drugi (SG-ready) je otvoren (NE):
OFF mod (HP stop), prvi relej je otvoren (NO), a drugi je otvoren (NC):
ECO mod (Kapacitet 1*), prvi relej je zatvoren (NC), a drugi je otvoren (NO) :
BOOST mod (Kapacitet 2**), prvi relej je zatvoren (NC), a drugi je otvoren (NC) :

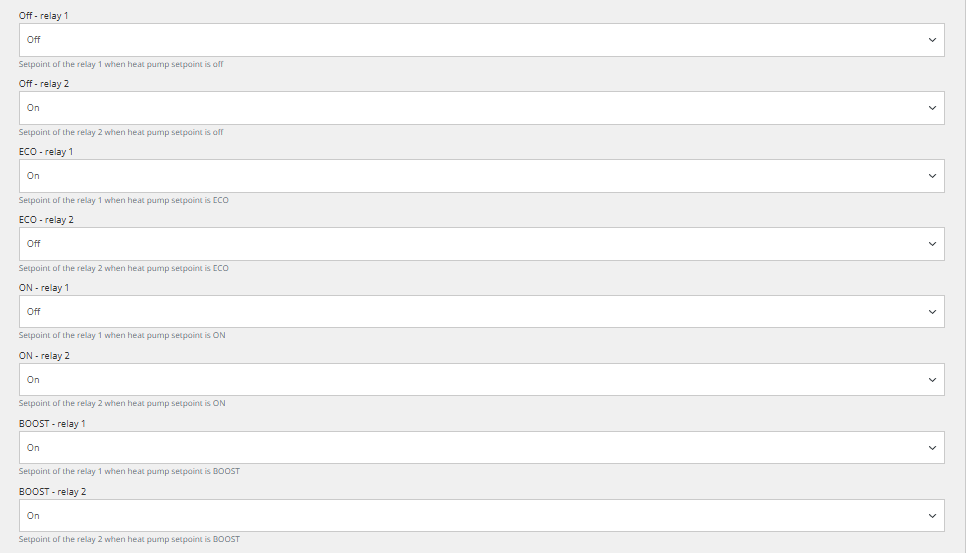

Potpuna konfiguracija signala releja u Reduxi konfiguraciji:
5.5 Test komunikacije
Provjera komunikacije provodi se pomoću tipke "Test komunikacije" koja se nalazi u donjem desnom dijelu iza svih polja parametara komunikacijskog kanala.
Komunikacijski test može dati dva odgovora:
1. Komunikacija radi ispravno, slika ispod:
2. Komunikacija ne radi ispravno, slika ispod:
5.6 Napredne postavke
Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih postavki, pritisnite gumb "Gotovo" na donjoj desnoj strani.
5.7 Zadnja mjerenja
Nakon uspješnog uspostavljanja komunikacije s novododanim uređajem, njegove vrijednosti mogu se provjeriti pod Devices/Panasonic HP u Reduxi konfiguratoru kao dodatni test.
Za napredno upravljanje dizalicom topline integrirajte uređaj u strategiju sustava Reduxi. Pod Devices/PanasonicHP u Reduxi konfigurator,tip kontrole mora biti postavljen na AUTO tako da će naredbe za strategiju utjecati na HP.
Kako biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičke cijene i dinamičke tarife, molimo slijedite upute za definiranje strategije na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledavati i kontrolirati i putem aplikacije Reduxi.
