Reduxi sa Siemens IM350/IM150

Ažurirano

Integracija Reduxija s P1-pretvaračem i pametnim mjeračem Siemens IM350/IM150 omogućuje prikupljanje podataka u stvarnom vremenu, ključno za optimalnu fleksibilnost sustava.

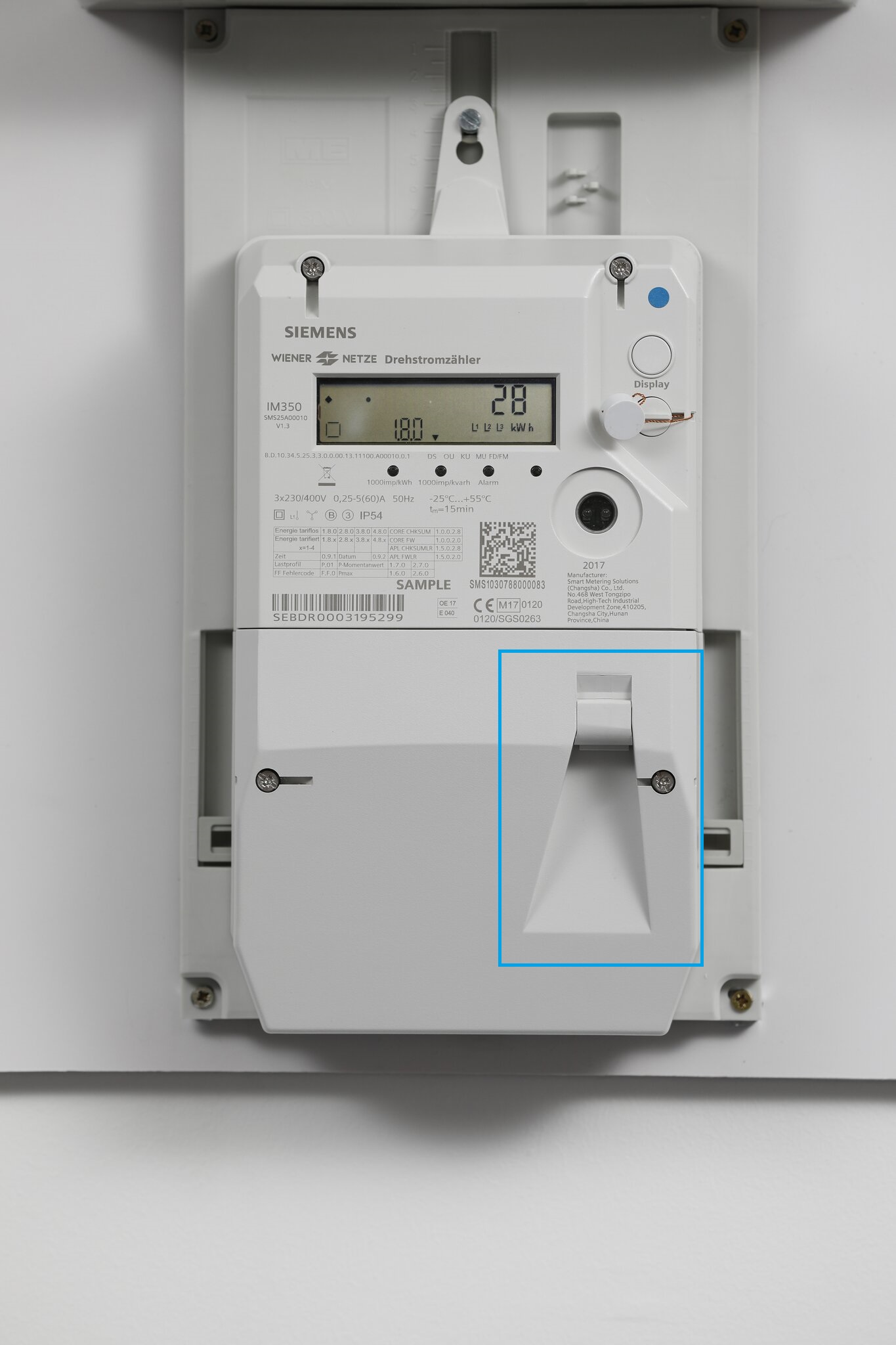

Slika: P1 priključak na Siemens IM350



1. Komponente za uspostavljanje veze sa pametnim brojilom Siemens IM350/IM150

Komponente:

  1. Reduxi kontroler u nekim slučajevima Reduxi Gateway uređaj ako je potreban kao dodatni uređaj.
  2. Pretvarač P1 u RS485.
  3. PoE injektor s jednim RJ12 muškim i ženskim konektorom (uređaj je potreban za uspostavljanje vanjskog napajanja podatkovne linije).
  4. Jedan kabel s dva RJ12 muška konektora.



2. Fizička veza između priključka P1 na pametnom mjeraču i Reduxi kontrolera s pretvaračem P1/RS485.

NAPOMENA: Siemens IM350/ IM150 treba VANJSKO NAPAJANJE za aktiviranje očitanja iz P1.

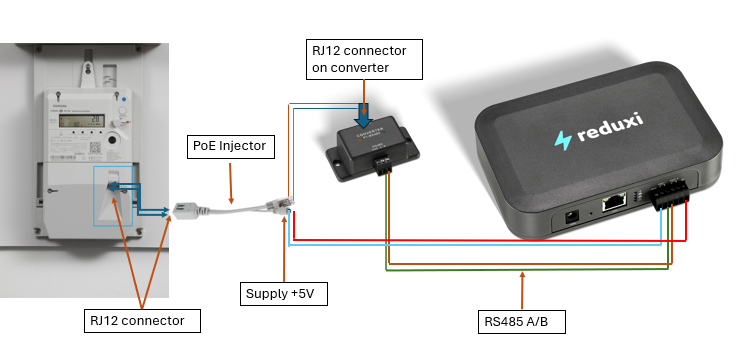

2.1 Veza s P1/RS485 pretvaračem:




Veza, opis:

  1. P1 priključak na pametnom mjeraču na PoE injektor s kabelom s dva muška RJ12 konektora.
  2. Muški RJ12 konektor PoE injektora na ženski konektor na P1/RS485 pretvaraču.
  3. RS485 A i B PIN na P1/RS485 pretvarač u A i B PIN na RS485-1 ili RS485-2 na Reduxi kontroleru.
  4. 0/+5 V PIN od Reduxi kontrolera za napajanje ulaza na PoE injektoru --> priključak napajanja za podatkovnu liniju.

O tome kako spojiti Reduxi kontroler na lokalnu mrežu slijedite poveznicu: Kako spojiti Reduxi kontroler?

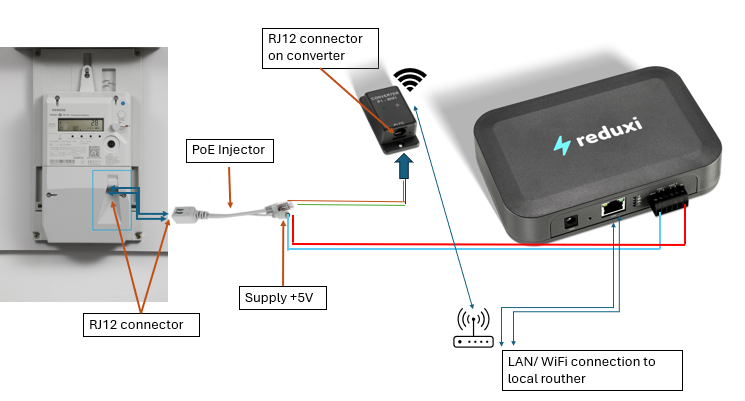

2.2 Povezivanje s P1/Wi-Fi pretvaračem:




Veza, opis:

  1. P1 priključak na pametnom mjeraču na PoE injektor s kabelom s dva muška RJ12 konektora.
  2. Muški RJ12 konektor PoE injektora na ženski konektor na P1/Wi-Fi pretvaraču.
  3. 0/+5 V PIN od Reduxi kontrolera za napajanje ulaza na PoE injektoru --> priključak napajanja za podatkovnu liniju.
  4. Prijenos podataka između P1/Wi-Fi pretvarača i Reduxi kontrolera ostvaruje se putem lokalne mreže.

O tome kako spojiti Reduxi kontroler na lokalnu mrežu slijedite poveznicu: Kako spojiti Reduxi kontroler?

O tome kako spojiti P1/WiFi na lokalnu mrežu, slijedite poveznicu: Reduxi Converter P1 WiFi

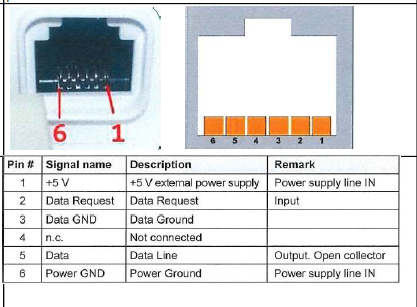

3. Definicija PIN-a za P1 port pametnog sučelja brojila

NAPOMENA: Napojni pinovi definirani su za PIN 1 = +5V i PIN 2 = 0V

PIN definicija na njemačkom:




4. Dodavanje novog uređaja (Siemens IM350/IM150)

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.

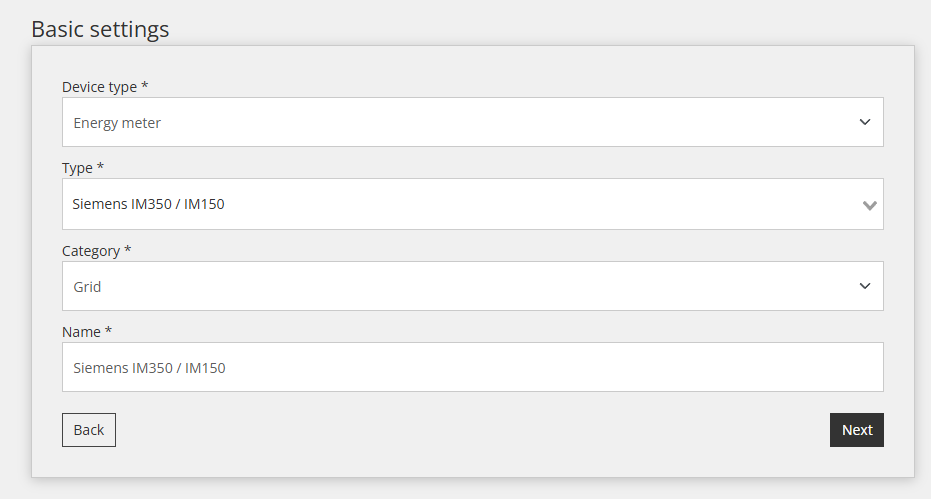

4.1 Osnovne postavke

Unutar prvog koraka definiraju se osnovne postavke:

  • Odaberite vrstu uređaja: Pametno mjerač,
  • Odaberite vrstu: Siemens IM350 / IM150
  • Imenujte uređaj

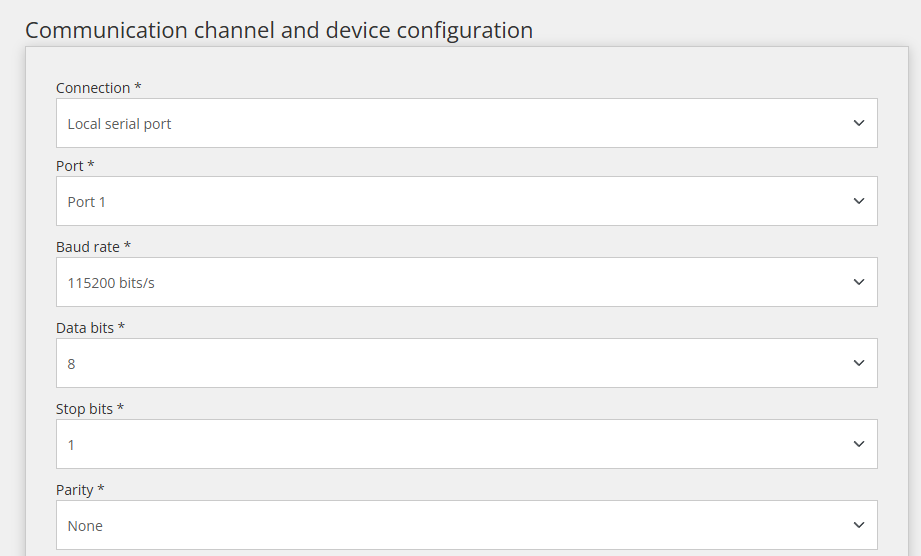

4.2 Konfiguracija uređaja za komunikacijski kanal

Drugi korak uključuje konfiguraciju komunikacijskog kanala koji je neophodan za komunikaciju između uređaja.

Prvi dio postavki kanala komunikacije:

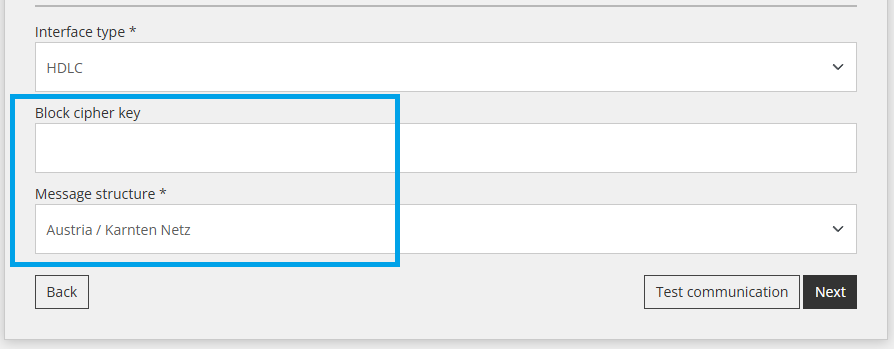

Drugi dio Komunikacijskog kanala:


Potrebna su dodatna dva parametra:

  • Ključ blokovne šifre (dobiven od lokalnog DSO-a)
  • Struktura poruke (ovisi o DSO-u)



4.3 Testirajte komunikaciju

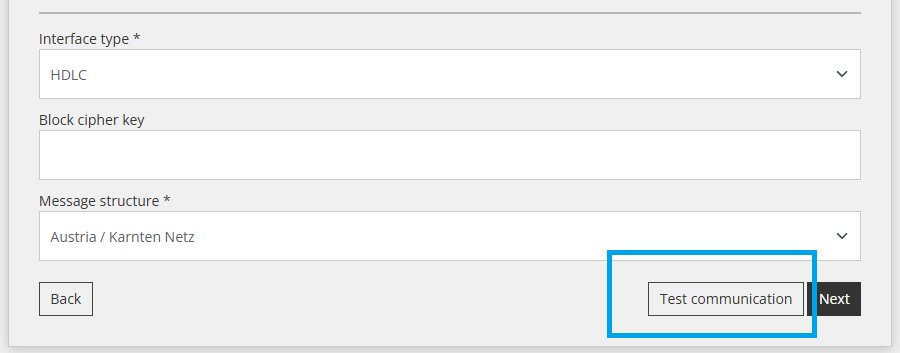

Ispod svih polja Komunikacijskog kanala spomenutog u prethodnom koraku nalazi se gumb "Test komunikacije". Ovaj gumb se koristi za provjeru radi li veza između uređaja ispravno.

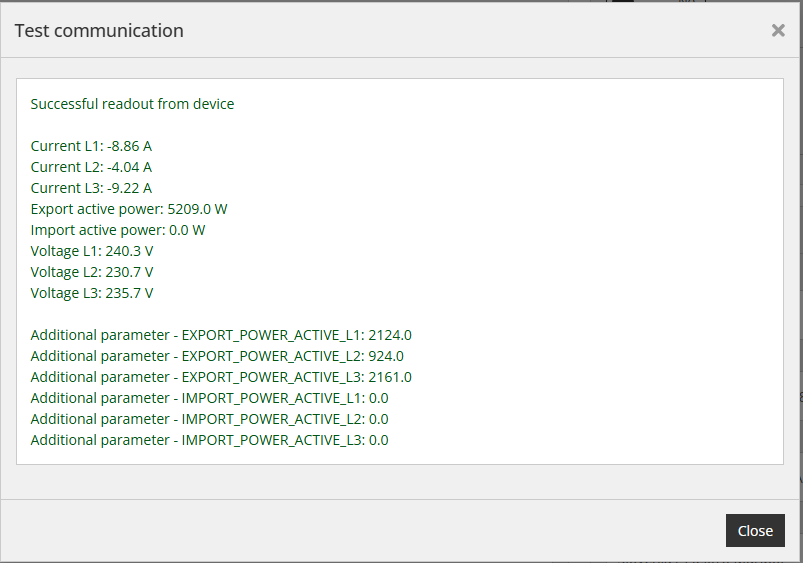

Uspješan odgovor:

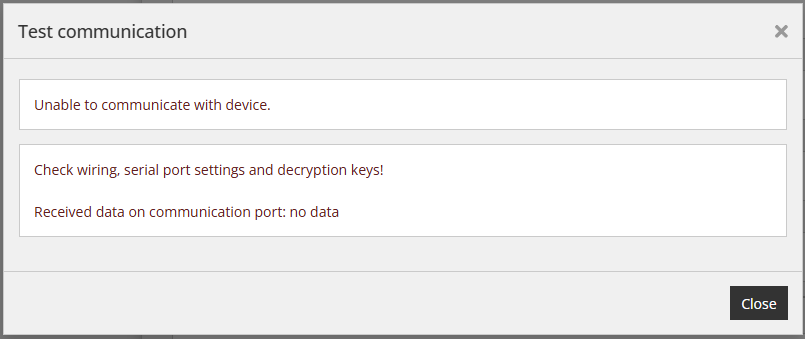

Neuspješan odgovor:

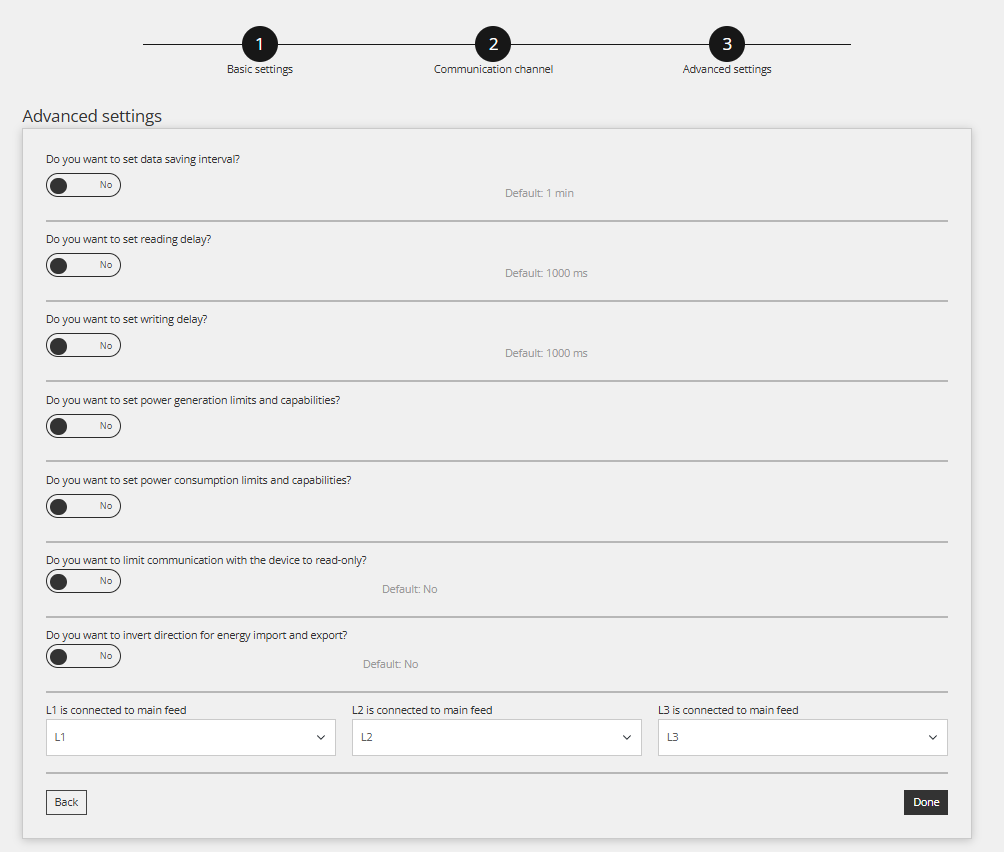

4.4 Napredne postavke

Ovaj se odjeljak koristi ako se moraju zadovoljiti posebne potrebe lokacije. Prema zadanim postavkama ništa se ne mora mijenjati pod Naprednim postavkama.

napredne postavke.png



5. Očitavanja s uređaja

Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj/ Siemens IM350/150/Zadnje mjerenje'.


Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
