Kako povezati Pixii PowerShaper i Home (TCP/IP i RS485) s Reduxi kontrolerom
Povežite Pixii PowerShaper i Pixii Home s Reduxi Controllerom putem Modbus TCP/IP ili Modbus RTU preko RS485.
Tekstualni opis ove slike

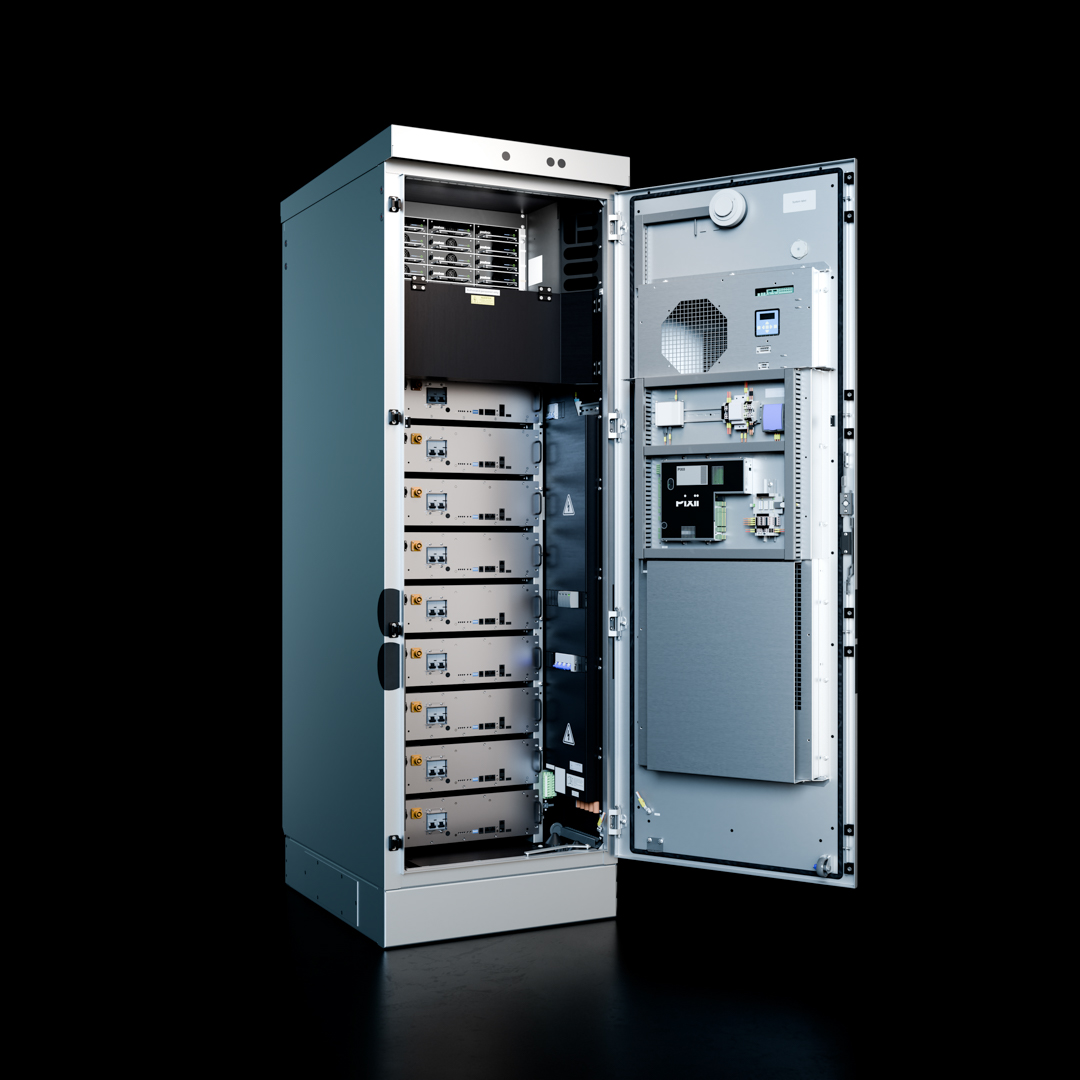

Fotografija visokog sivog samostojećeg baterijskog ormara na crnoj pozadini s reflektirajućim podom. Vrata ormara otvorena su udesno. Unutra lijevi pretinac prikazuje niz baterijskih modula u redovima, s upravljačkom opremom na vrhu; unutrašnja strana vrata nosi okruglu rešetku ventilatora ili otvora za ventilaciju i dodatnu opremu. Nema čitljivog teksta ni oznaka. Postojeći opis navodi ga kao baterijski ormar Pixii PowerShaper (slika proizvođača).
1 Tehnička dokumentacija
Pixii PowerShaper i Pixii Home podržavaju dva neovisna Modbus načina komunikacije za integraciju s Reduxi Controllerom. Stranice proizvođača:
- Pixii PowerShaper – Stranica proizvoda od proizvođača
- Pixii Home – Stranica proizvoda od proizvođača
- Pixii document center – Tehnički listovi i priručnici od proizvođača
2 Potrebna oprema
Pripremite sljedeće. Koristite jedan način komunikacije odjednom.
- Reduxi Controller (instaliran i online)
- Pixii PowerShaper ili Pixii Home
- Pristup korisničkom sučelju Pixiija (aplikacija Pixii Home App za Pixii Home, web sučelje za PowerShaper)
- Modbus TCP/IP: Ethernet kabel i lokalna mreža koju dijele Pixii i Reduxi Controller
- Modbus RTU preko RS485: RS485 kabel i pristup unutar Pixii ormara (Pixii Gateway, Serial COM4)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
3.1 Načini komunikacije
Pixii PowerShaper i Pixii Home podržavaju dva neovisna načina komunikacije:
- Modbus TCP/IP preko Etherneta
- Modbus RTU preko RS485 (Serial COM4)
Istodobno se koristi samo jedan način komunikacije. Ovisi o izvedbi lokacije i dostupnoj infrastrukturi.
3.2 Modbus TCP/IP
Modbus TCP/IP je preporučeni i najčešće korišteni način. Radi preko Etherneta. Pixii i Reduxi moraju biti u istoj IP mreži. Puštanje u rad i otklanjanje problema je jednostavnije.
- Povežite Pixii PowerShaper ili Pixii Home s lokalnom mrežom Ethernet kabelom.
- Povežite Reduxi Controller s istom lokalnom mrežom.
Primjeri Ethernet veze:
Tekstualni opis ove slike
Snimka zaslona stranice s uputama za instalaciju, odrezana na vrhu, s tri točke: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Ispod: blijeda fotografija unutrašnjosti sivog ormara s opremom s dvije jedinice u rack izvedbi s rebrima hladnjaka desno. Crvena strelica pokazuje na utikač kabela na okruglom otvoru lijevo na gornjoj jedinici. Crni kabel vodi od utikača prema dolje do postolja ormara pri dnu.
Tekstualni opis ove slike
Slika s uputama s tri točke na vrhu: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Ispod: lijevo crtež visokog uskog sivog ormara gledanog sprijeda slijeva s otvorenim vratima; mali crveni kvadrat označava mjesto gore desno unutar ormara. Točkaste crvene linije vode od kvadrata do velikog uvećanog prikaza u crvenom okviru desno. Uvećani prikaz pokazuje montažnu ploču s dva priključna bloka s oznakama -X9 i -X10 (oznake su male), mali crni utikač ili priključak iznad njih i žutu komponentu na vrhu. Crveni kvadrat označava mjesto Ethernet priključka.
Tekstualni opis ove slike
Shema povezivanja ormara, mrežnog switcha i Reduxi kontrolera. Lijevo: blijeda fotografija unutrašnjosti sivog ormara s malim crnim priključkom na gornjem rubu. Sivi mrežni kabel vodi od tog priključka do crnog industrijskog mrežnog switcha s osam RJ45 portova u sredini (dva reda po četiri). Drugi sivi kabel vodi od switcha do tamnog Reduxi kontrolera desno (logotip reduxi, crni utični priključak dolje desno). Nema tekstualnih oznaka osim logotipa reduxi.
3.3 Modbus RTU preko RS485
Modbus RTU preko RS485 koristite kad Ethernet nije dostupan ili je potrebna serijska industrijska sabirnica. To je serijska veza, zahtijeva pristup ormaru i koristi Pixii Gateway Serial COM4.
Tekstualni opis ove slike
Dijagram iz dokumenta proizvođača koji prikazuje crni modul Pixii Gateway sa zelenim utičnim priključnim blokovima, u dva prikaza, s crvenim crtama i oznakama. Prvi prikaz (naslov Figure 2.2 Left side view): oznake za priključne blokove na lijevom rubu, odozgo prema dolje: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Logotip Pixii otisnut je na modulu. Drugi prikaz (modul okrenut, gornji dio odrezan na vrhu drugog odjeljka): oznake USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In i Earthing screw (pokazuje na donji lijevi kut).
- RS485 se nalazi na Pixii Gatewayu
- Priključna točka: Serial COM4
- Fizički pristup: unutar Pixii ormara
- Referenca: Figure 2.3 – Right side view (Serial COM4)
4 Konfiguracija uređaja na Pixiiju
Konfigurirajte samo odjeljak za način koji koristite: 4.1 do 4.3 za Modbus TCP/IP, 4.4 do 4.6 za Modbus RTU preko RS485.
4.1 Mrežne postavke (Modbus TCP/IP)
Uđite u korisničko sučelje Pixiija (aplikacija Pixii Home App za Pixii Home, web sučelje za PowerShaper) i idite na Communication → Network settings.
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija. Lijevi tamni izbornik s naslovom Menu: Service Settings (istaknuto), System, Battery, Converters, Meter, Communication (uokvireno cijan bojom), Gateway, Setup guides, Phone view, Logout. Glavno područje, gornji red: Status (zelena kvačica), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tri mjerača: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Izvori: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Pločica Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Trošila: P: -4241 W. Status ormara: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logotip Pixii. Ispod: linijski grafikon History s legendom Battery voltage, SoC, PowerShaper, Meter power i osima za napon baterije (0 do 64), SoC (0 do 120), snagu (-10k do 10k). Kartice pri dnu: Overview, Voltages.
Konfigurirajte:
- IP adresu (preporučuje se statička IP adresa)
- Maska podmreže
- Pristupnik (Gateway), ako je potreban
Zabilježite IP adresu Pixiija. Trebat će vam za konfiguraciju u Reduxiju.
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija, stranica Network setting. Lijevi tamni izbornik: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Polja: Type: DHCP (zasivljen padajući izbornik); Name: Wired connection 1; Host name; Address (ipv4), uokvireno cijan pravokutnikom; Mask; Gateway; Obtain DNS server address automatically: potvrdni okvir nije označen; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Gumbi: Edit, Save (zasivljeno).
4.2 Modbus TCP
Idite na Menu → Communication → Modbus i postavite:
| Parametar | Vrijednost |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP Port |
502 (zadano) |
Spremite postavke.
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija. Lijevi tamni izbornik s naslovom Communication sa stavkama: Back, TCP/IP, MQTT, HTTPS (s ikonom oblaka), E-mail, SMS, Serial ports, Modbus (istaknuto cijan okvirom), Certificates, Multicabinet. Tekst zaglavlja: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Glavni panel s naslovom Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zeleni padajući izbornik); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: zasivljeno, vrijednost; Multicabinet regulation type: Multiple Services. Gumbi: Save, Set default.
4.3 Multicabinet regulation type (obavezno za Modbus TCP)
Idite na Menu → Communication → Modbus. Dostupne su dvije opcije:
Multiple Services
- Pixiijeva interna upravljačka logika je aktivna
- Reduxi djeluje kao nadzorni sustav
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija, stranica Service Settings, zaglavlje Site: Tolvmansgatan – Home, Logged in as: installer. Lijevi tamni izbornik Menu (odrezan s lijeve strane): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Padajući izbornik profila: None, zeleni kvadrat, gumb Set, sivi okvir s None. Popis Unused services sa strelicama za pokretanje: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Desni popis s naslovom Run by priority, Enable services (potvrdni okvir označen) je prazan i uokviren crvenim pravokutnikom. Gumbi: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi preuzima potpuno upravljanje
- Pixii radi kao upravljani uređaj
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija. Lijevi tamni izbornik s naslovom Communication: Back, TCP/IP, MQTT, HTTPS (s ikonom oblaka), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zeleni padajući izbornik); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: sivi okvir; Multicabinet regulation type: Simple. Gumbi: Save, Set default.
Da bi sustav ispravno reagirao, aktivirajte Demand Response. Kliknite gumb za reprodukciju (pomaknite ga udesno) i spremite postavku.
Tekstualni opis ove slike
Snimka zaslona web sučelja Pixiija, dva dijela. Lijevi tamni izbornik s naslovom Communication: Back, TCP/IP, MQTT, HTTPS (s ikonom oblaka), E-mail (svijetlo istaknuto), SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: Lärlingsgatan 16, Logged in as: installer. Stranica Service Settings: padajući izbornik profila: None, zeleni kvadrat, gumb Set i sivi okvir s None. Lijevi popis Unused services sa strelicama za pokretanje: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Desni popis s naslovom Run by priority, Enable services (potvrdni okvir označen): jedna stavka Demand response sa zaustavnim kvadratom, strelicama gore i dolje te zelenom kvačicom. Oba popisa imaju vodoravnu traku za pomicanje. Gumbi pri dnu: Save, Refresh (obrubljen), Guide, Back.
4.4 Multicabinet role (obavezno za RS485)
Idite na System → General settings.
| Sustav | Multicabinet role |
|---|---|
| Sustav s jednim ormarom | Klijent |
| Sustav s više ormara | Jedan ormar: Master. Svi ostali: Client. |
4.5 Serijski port (RS485)
Idite na Menu → Communication → Serial ports. Odaberite karticu Serial Port 4 (COM4) i konfigurirajte:
| Parametar | Vrijednost |
|---|---|
| Enabled | Yes |
| Brzina prijenosa (baud rate) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Spremite postavke.
4.6 Modbus RTU
Idite na Menu → Communication → Modbus i postavite:
| Parametar | Vrijednost |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (jedan ormar) |
| Multicabinet regulation type | simple |
U sustavima s više ormara svaki ormar treba jedinstvenu Modbus adresu.
Spremite postavke.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje Pixiija u Reduxi Controller
Ovaj korak isti je za oba načina komunikacije, osim odabrane vrste veze.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator (pogledajte Točka 5) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku definirajte osnovne postavke:
- Device type:
Battery - Type:
Pixii PowerShaperiliPixii Home - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 1 od 3. Traka napretka s tri koraka: 1 Basic settings (aktivno, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazan padajući izbornik; Type * : prazan padajući izbornik; Name * : prazno tekstualno polje. Gumbi: Back (dolje lijevo), Next (dolje desno, tamno).
6.2 Postavke komunikacije
Odaberite vrstu komunikacije i prema tome postavite parametre. Upotrijebite vrijednosti koje ste postavili na Pixiiju (vidi točku 4).
| Vrsta komunikacije | Namjena |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora s tri koraka: 1 Basic settings (gotov, crn), 2 Communication channel (trenutni, crn), 3 Advanced settings (sivo). Naslov: Communication channel and device configuration. Connection *: TCP/IP. IP *: prazno. Port *: 502. Modbus unit ID *: 2, uokvireno plavim pravokutnikom. Gumbi: Back, Test communication, Next (tamno).
6.3 Testiranje komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Pixii i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloga naslovljenog "Test communication" s gumbom za zatvaranje (x) gore desno. Zeleni tekst u okviru sadržaja: "Successful readout from device". Navedene vrijednosti: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Gumb dolje desno: Close.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira s naslovom Test communication (X za zatvaranje gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir s crvenim tekstom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Gumb: Close (tamno).
6.4 Napredne postavke
Napredne postavke nisu obavezne. Ovise o potrebama lokacije na kojoj je instaliran Reduxi Controller. Kad završite sve napredne postavke, pritisnite Done dolje desno.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 3 od 3 (Advanced settings). Traka napretka s tri crna kruga 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja s da/ne odgovorom, svako s isključenim prekidačem i malom naznakom zadane vrijednosti desno: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (posljednje pitanje, sitan tekst; Default: No). Donji red od tri padajuća izbornika: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi: Back (lijevo) i tamni gumb desno (oznaka sitna, glasi Done).
7 Provjera očitanja i postavljanje upravljanja
7.1 Postavke upravljanja za Pixii uređaje
Pixii sustavom upravljate na jedan od dva načina (vidi točku 4, točka 4.3). Ovisno o opciji, u Reduxi Configuratoru za svaki dodani Pixii uređaj postavite odgovarajući control type.
Za Multiple Services konfigurirajte uređaj pod Devices – Pixii – Details – All settings kako je prikazano:
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora s dva panela. Lijevi panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desni panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prekidač postavljen na No. Control mode *: EMS by Pixii (Multiple Services), sa sivim tekstom napomene Select control mode of inverter.
Za Simple Modbus konfigurirajte uređaj pod Devices – Pixii – Details – All settings kako je prikazano:
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora s dva panela. Lijevi panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desni panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prekidač postavljen na No. Control mode *: EMS by setpoint (Simple Modbus), sa sivim tekstom napomene Select control mode of inverter.
7.2 Posljednja mjerenja
Nakon što se komunikacija uspostavi, dodatno provjerite vrijednosti pod Devices – Pixii PowerShaper u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi uređaja za toplinsku pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajući izbornik i ikona osvježavanja gore desno). Gornje pločice: "Control type" s gumbima Auto (tamni) i Manual (istaknut tirkizno, odabran); druga pločica s redom od četiri mala gumba, od kojih je jedan istaknut tirkizno (oznake sitne: Off.). Kartica "Current": tri vrijednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrijednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrijednost 78.7. Kartica "Other": reci s vrijednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrijednosti napona 246.00, 244.40, 246.30. Svaka vrijednost ima malu vremensku oznaku.
7.3 Uključivanje upravljanja putem Reduxija
Za naprednu kontrolu baterije uključite uređaj u strategiju Reduxi sustava. Pod Devices – Pixii PowerShaper ili Pixii Home u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon što dodate uređaj, možete ga nadzirati i njime upravljati i putem aplikacije Reduxi.
✓ Sažetak
Priprema (točke 1–3): Pročitajte stranice proizvođača i odaberite jedan način: Modbus TCP/IP preko Etherneta (preporučeno) ili Modbus RTU preko RS485 na Serial COM4.
Pixii (točka 4): Postavite mrežne i Modbus postavke na Pixiiju. TCP: IP adresa, port 502, Multicabinet regulation type. RTU: Multicabinet role, serijski port 4 s 19200 baud i Modbus postavke.
Dodavanje u Reduxi (točke 5–6): Otvorite Configurator i dodajte uređaj s tipom Pixii PowerShaper ili Pixii Home. Odaberite TCP/IP ili Serial RS485. Pokrenite Test communication.
Puštanje u rad (točka 7): Postavite control type za svoju Pixii opciju, provjerite Last measurements i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite jesu li Pixii i Reduxi Controller u istoj IP mreži te jesu li IP adresa i port 502 ispravni (TCP). Za RTU provjerite podudaraju li se postavke serijskog porta na Pixiiju s postavkama u Reduxiju (vidi točku 4). |
| Modbus komunikacija ne radi | Ponovno pokrenite Pixii. |
| Multicabinet regulation type treba promijeniti | Multicabinet regulation type može promijeniti samo Pixiijeva podrška. |
| Reduxi naredbe nemaju učinka na Pixii | Provjerite je li Demand Response aktiviran za Simple Modbus (vidi točku 4) i je li control type u Reduxiju AUTO (vidi točku 7). |
| RS485 veza nije pronađena | RS485 se nalazi na Pixii Gatewayu, Serial COM4, unutar Pixii ormara. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
