Povežite i konfigurirajte Pixii Powershaper i Home Reduxi kontroler (TCP/IP i RS485)

1. Pregled

Pixii PowerShaper i Pixii Home podržavaju dva neovisna Modbus komunikacijska načina za integraciju s Reduxi kontrolerom:

Podržani načini komunikacije:

• Modbus TCP/IP preko Etherneta
• Modbus RTU preko RS485 (serijski COM4)

Istovremeno se koristi samo jedna komunikacijska metoda, ovisno o dizajnu lokacije i dostupnoj infrastrukturi.

2. Komunikacijska opcija A – Modbus TCP/IP

2.1 Opis

Modbus TCP/IP je preporučena i najčešće korištena komunikacijska metoda.

Karakteristike:

• Komunikacija putem Etherneta
• Pixii i Reduxi moraju biti na istoj IP mreži
• Lakše puštanje u pogon i rješavanje problema

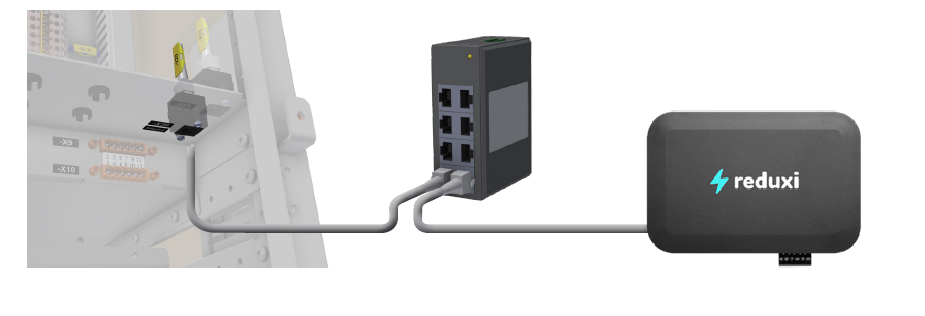

2.2 Fizička veza – Modbus TCP/IP

1. Povežite Pixii PowerShaper / Pixii Home na lokalnu mrežu pomoću Ethernet kabela.
2. Reduxi kontroler povežite na istu lokalnu mrežu.

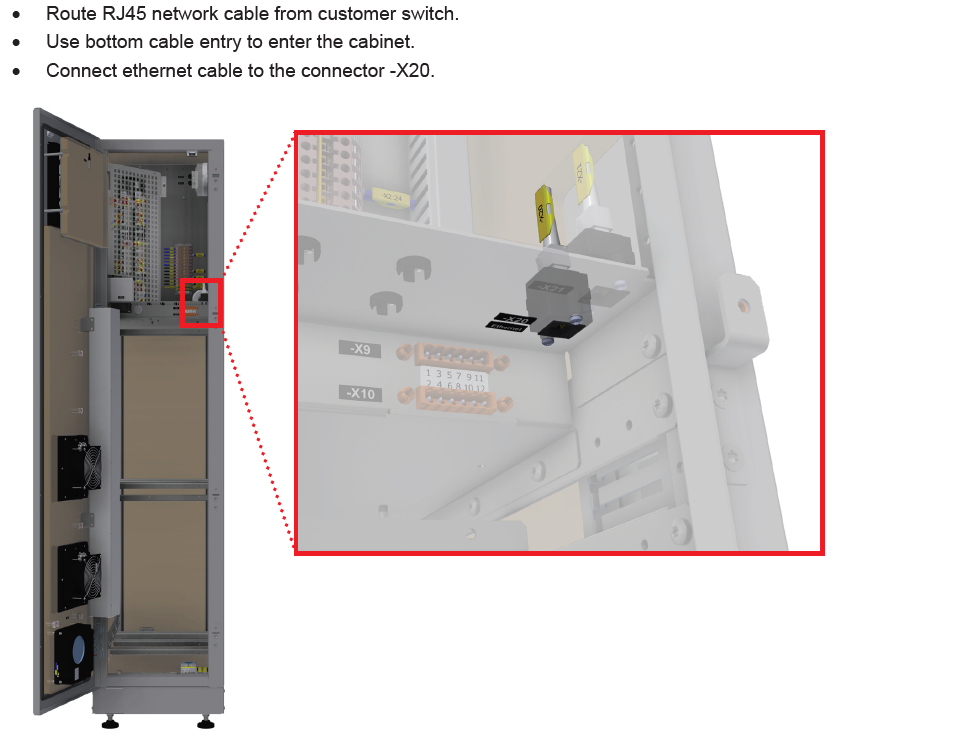

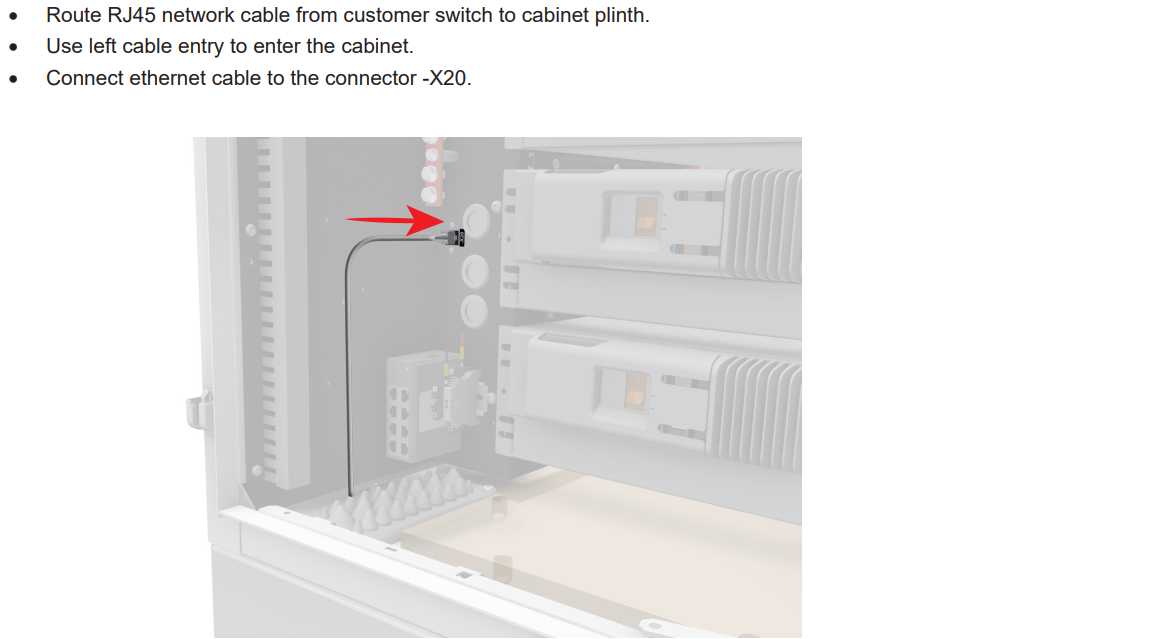

Primjeri Ethernet veze:

• Pixii PowerShaper

• Pixii Home

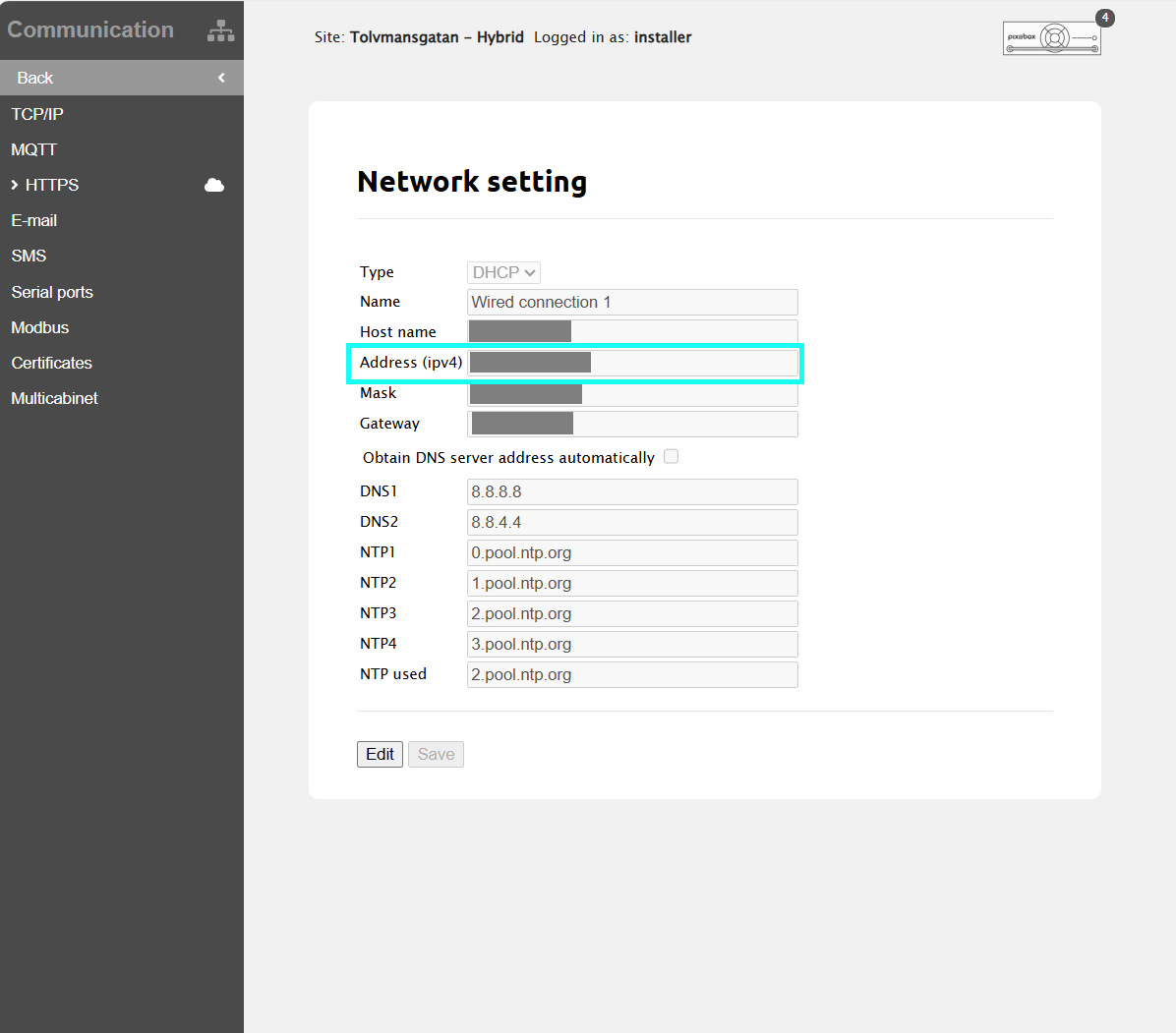

2.3 Mrežna konfiguracija (Pixii)

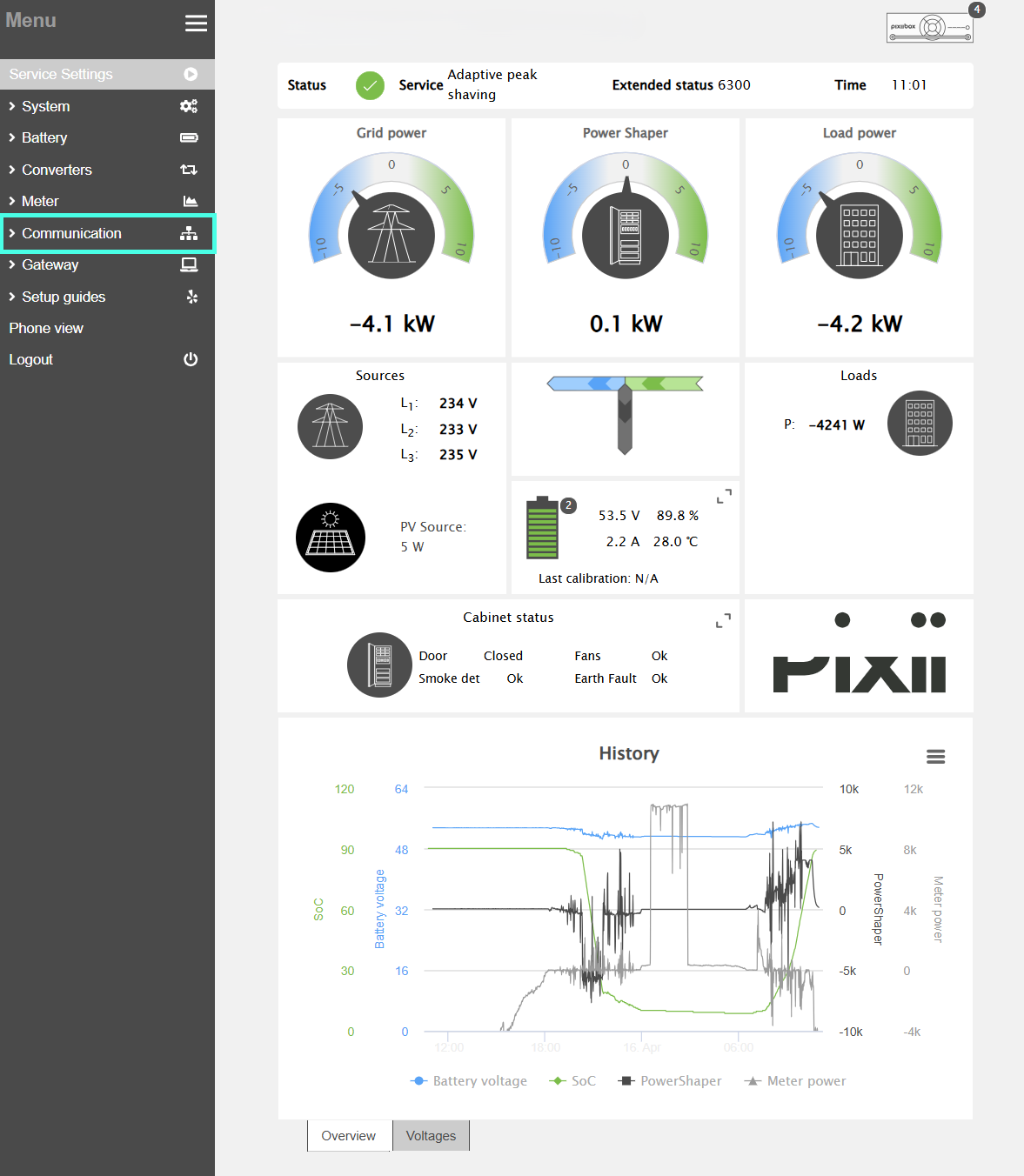

1. Pristupite korisničkom sučelju Pixii
   (Pixii Home aplikacija za Pixii Home, Web sučelje za PowerShaper)
2. Idite na:

Komunikacija → Mrežne postavke

3. Konfigurirajte:

• IP adresa
  → Preporučuje se statička IP
• Mrežna maska
• Vrata (gateway) (ako je potrebno)

4. Zabilježite Pixii IP adresu za Reduxi konfiguraciju.

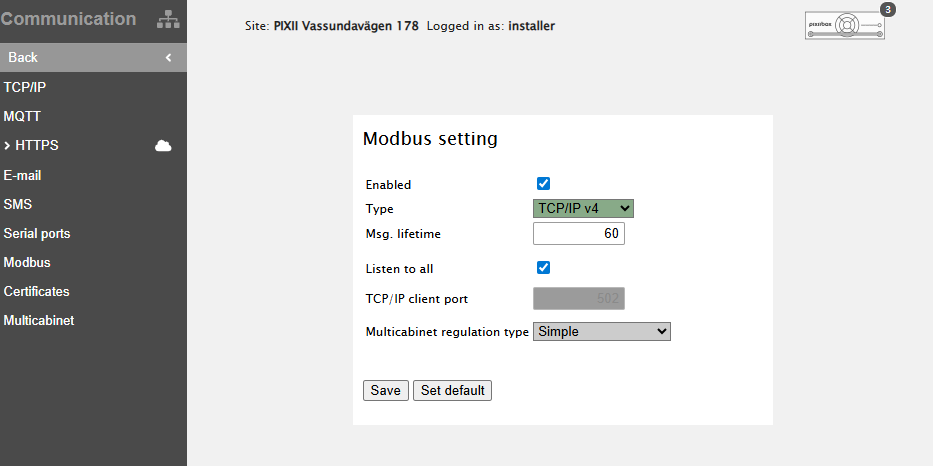

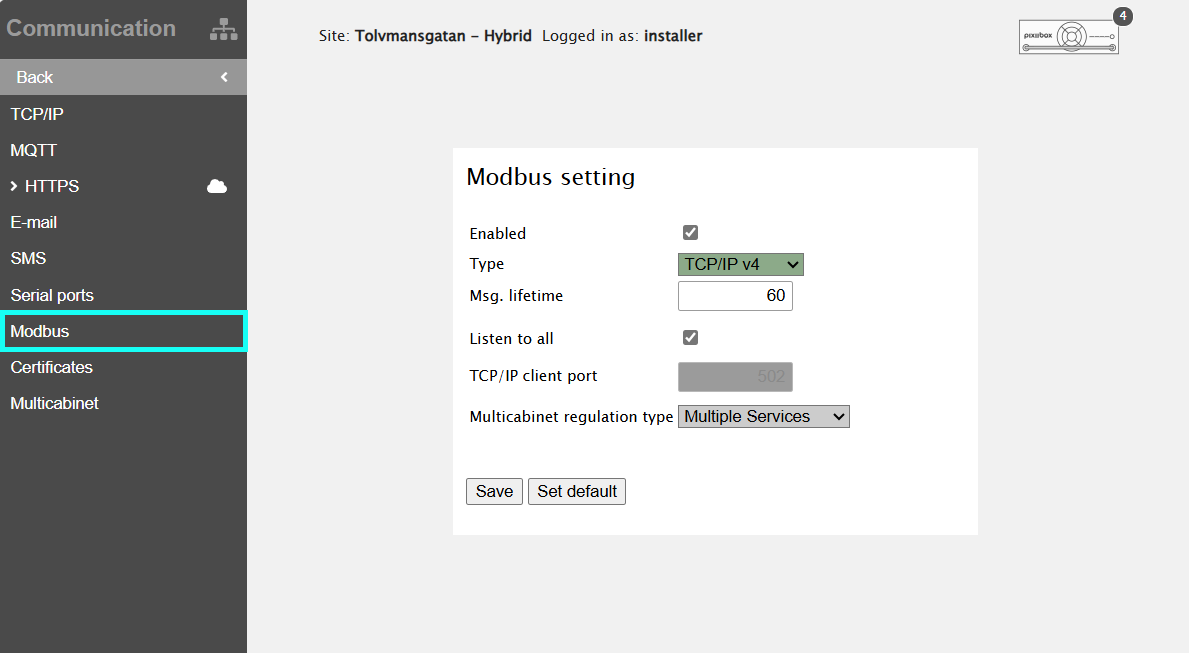

2.4 Modbus TCP konfiguracija (Pixii)

1. Idite na:

Izbornik → Komunikacija → Modbus

2. Postavite:

• Omogućeno: Da
• Tip: TCP/IP
• TCP priključak: 502 (zadano)

3. Spremite postavke.

2.5 Tip regulacije više ormarića (potrebno za Modbus TCP)

Idite na:

Izbornik → Komunikacija → Modbus

Dostupne su dvije opcije:

Više usluga

• Aktivna je Pixii interna logika upravljanja
• Reduxi djeluje kao nadzorni sustav

Jednostavni Modbus

• Reduxi preuzima potpunu kontrolu
• Pixii radi kao kontrolirani uređaj

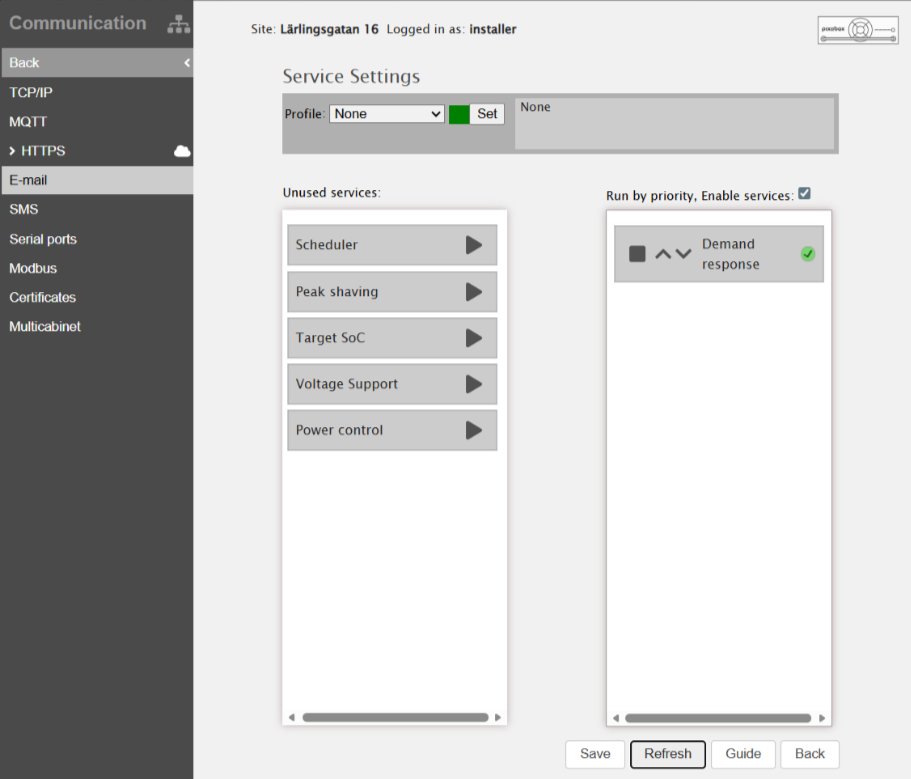

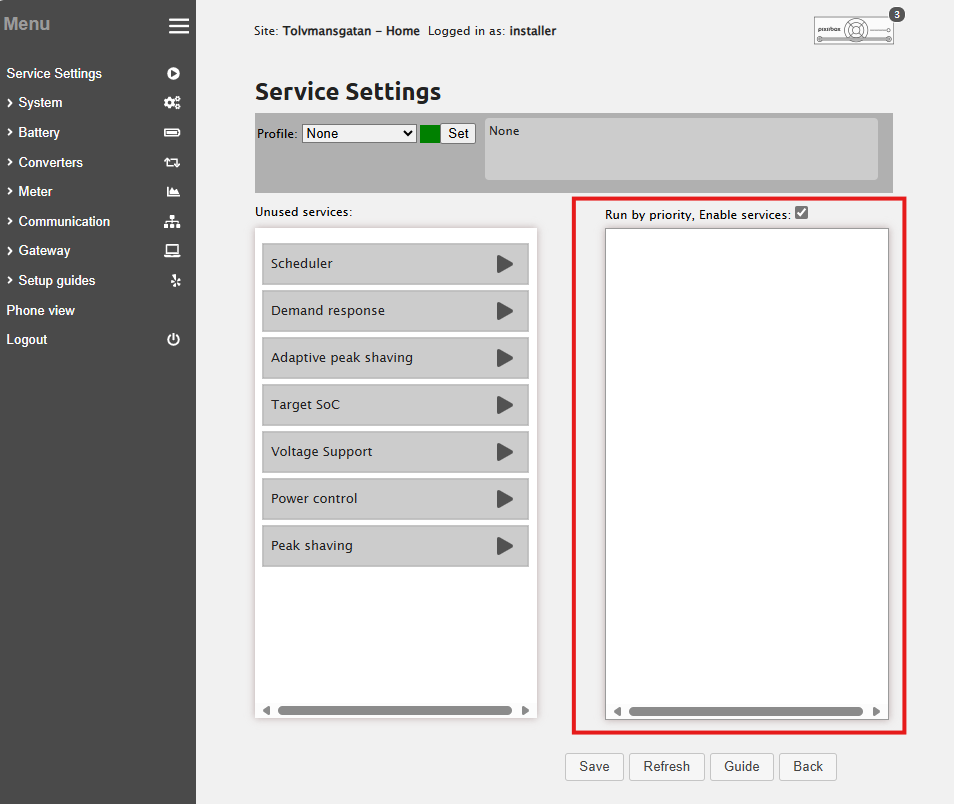

kako bi se omogućio ispravan odziv sustava, potrebno je aktivirati upravljanje potražnjom. To se postiže klikom na gumb za pokretanje (pomicanjem udesno), a zatim spremanjem postavke.


Ako Modbus komunikacija ne radi ispravno, ponovno pokrenite PIXII.

Napomena:
Promjenu vrste regulacije za više ormara može primijeniti samo Pixii podrška.

3. Komunikacijska opcija B – Modbus RTU preko RS485

3.1 Opis

Modbus RTU preko RS485 koristi se kada:

• Ethernet nije dostupan
• Potreban je serijski industrijski sabirnički sustav

Karakteristike:

• Serijska komunikacija
• Zahtijeva pristup ormariću
• Koristi Pixii Gateway Serijski COM4

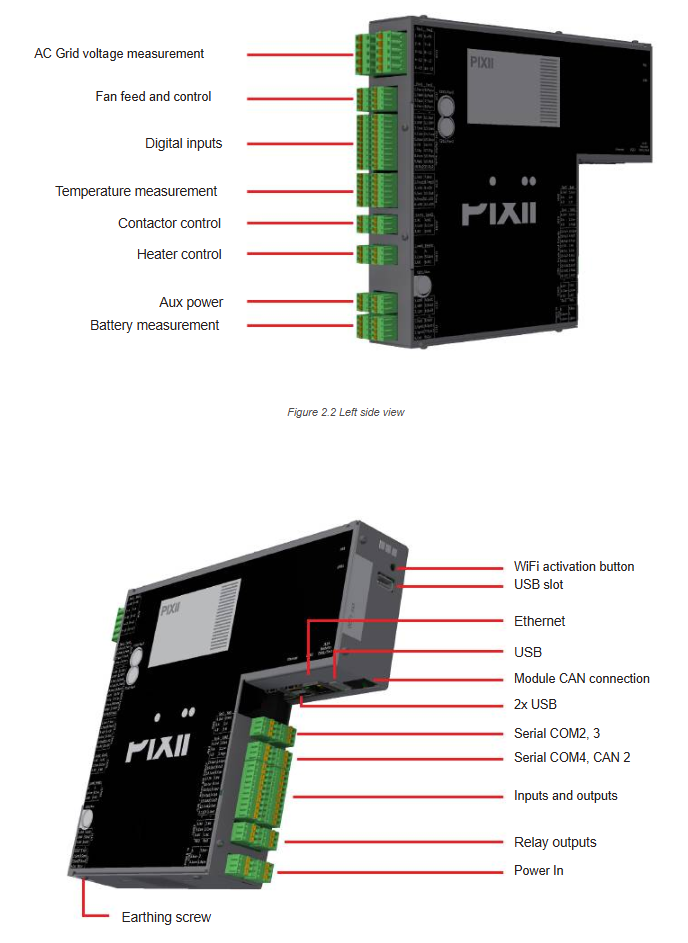

3.2 Fizička lokacija RS485

• RS485 nalazi se na Pixii Gatewayu
• Priključna točka: Serijski COM4
• Fizički pristup: unutar Pixii ormarića
• Referenca: Slika 2.3 – Pogled s desne strane (Serijski COM4)

3.3 Konfiguracija uloge više ormarića (potrebno za RS485)

Idite na:

Izbornik → Opće postavke sustava

Jednokabinetni sustav:

• Uloga u više ormarića: Klijent

Višekabinetni sustav:

• Jedan ormarić: Master
• Svi ostali: Klijent

Napomena:
Uloga u više ormarića je neovisna o Modbus master/slave ulogama.
Pixii je uvijek Modbus slave.

3.4 Konfiguracija serijskog priključka (RS485)

Idite na:

Izbornik → Komunikacija → Serijski priključci

Odaberite karticu Serijski priključak „4“ (COM4) i konfigurirajte:

Spremite postavke.

3.5 Modbus RTU konfiguracija

Idite na:

Izbornik → Komunikacija → Modbus

Postavite:

Za višekabinetne sustave:

• Svaki ormarić mora koristiti jedinstvenu Modbus adresu.

Spremite postavke.

4. Dodavanje Pixii kontroleru Reduxi

Ovaj korak je identičan za obje komunikacijske opcije, osim odabranog tipa veze.

4.1 Dodaj uređaj

Prijavite se u Reduxi konfigurator i odaberite Dodaj uređaj.

4.2 Osnovne postavke uređaja

• Tip uređaja: Baterija
• Tip: Pixii PowerShaper ili Pixii Home
• Naziv: Definira korisnik

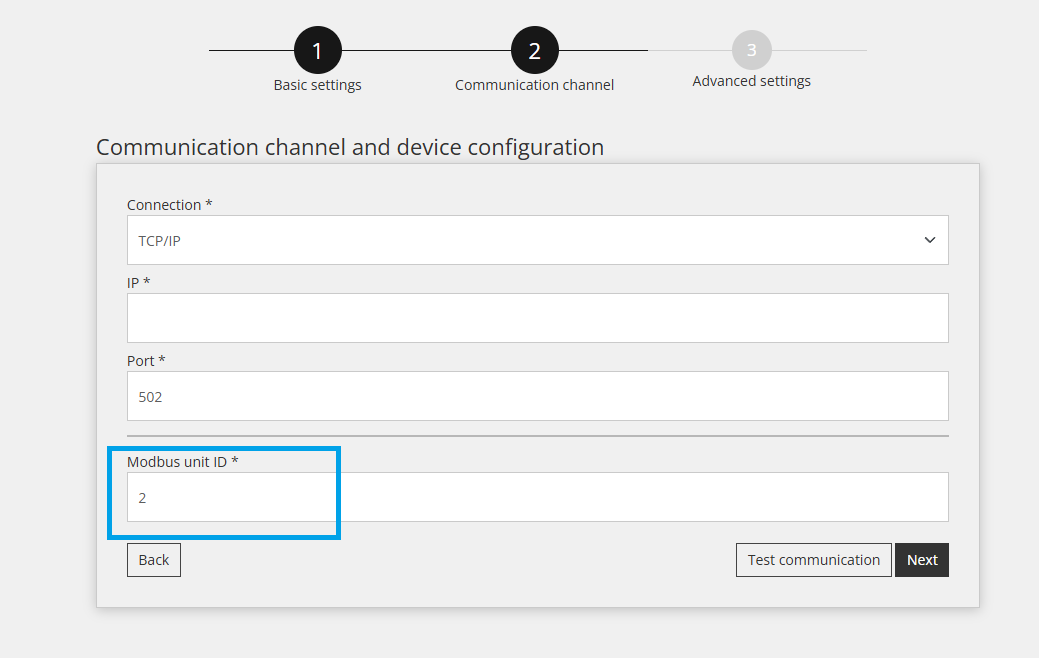

4.3 Odabir komunikacijskog kanala

Odaberite tip komunikacije:

• TCP/IP → za Modbus TCP
• Serijski RS485 → za Modbus RTU

Postavite parametre u skladu s tim.

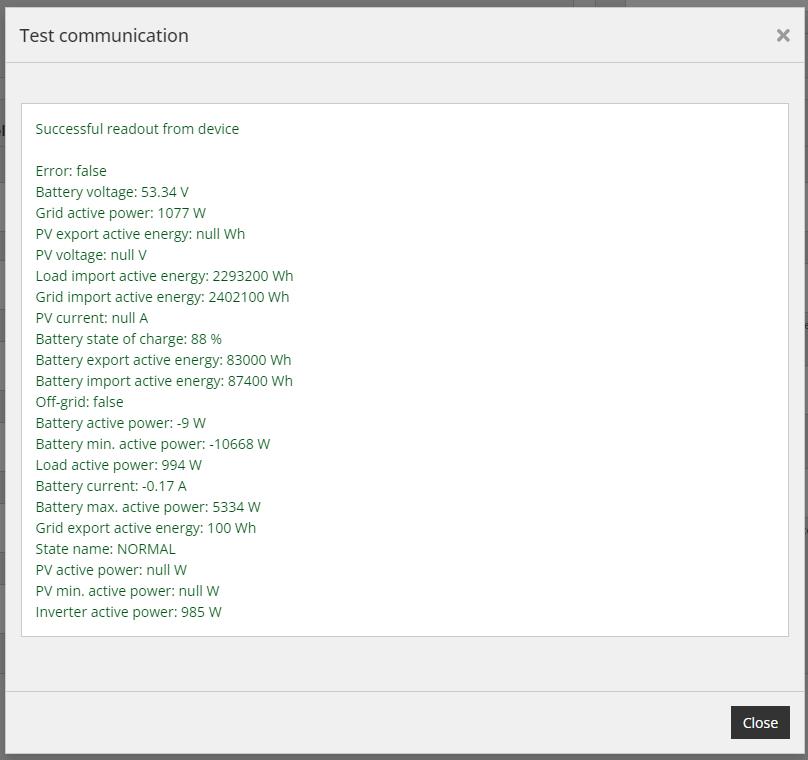

4.4 Test komunikacije

Koristite Test komunikacije.

Mogući rezultati:

• ✅ Komunikacija uspješna

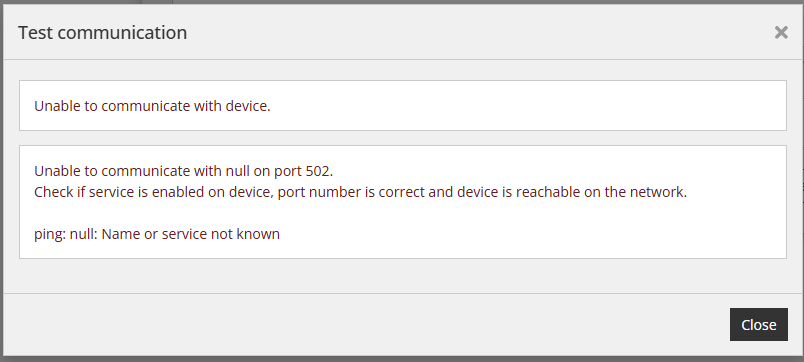

• ❌ Komunikacija neuspješna

5. Napredne postavke

Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih postavki, pritisnite gumb „Gotovo“ na donjoj desnoj strani.

6. Postavke/definicija upravljanja za PIXII uređaje u Reduxi konfiguratoru

Upravljanje PIXII sustavom može se izvesti pomoću dvije opcije, kao što je opisano u točki 3.3, Postavke Modbus za PIXII. Ovisno o tome koja se opcija koristi, korisnik također mora biti svjestan da odgovarajući tip upravljanja treba biti definiran u Reduxi konfiguratoru za svaki PIXII uređaj koji je dodan u sustav.

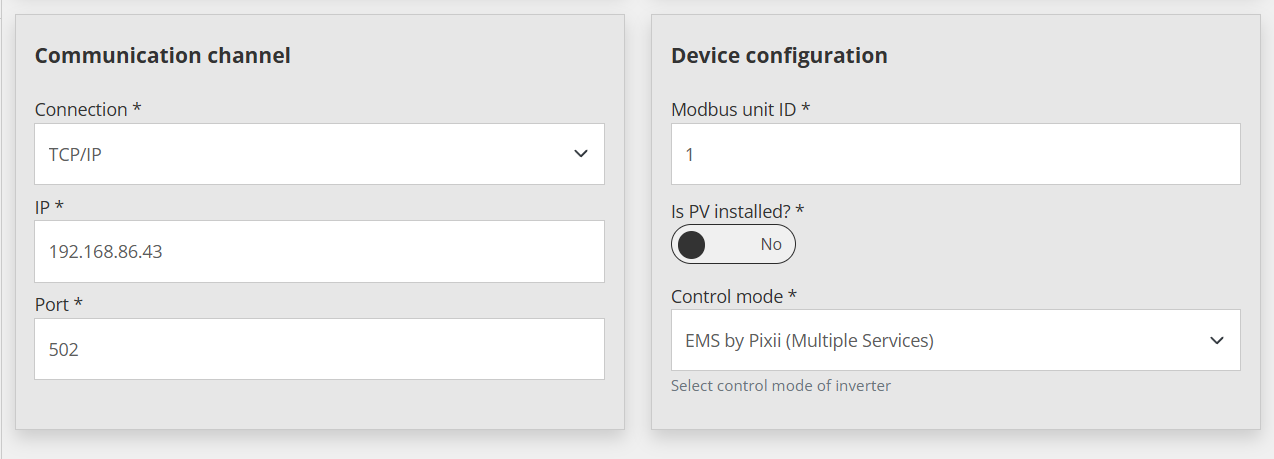

U slučaju da se Uređaj s više usluga u izborniku Uređaji/PIXII/Detalji/sve postavke treba konfigurirati, kao što je prikazano na slici ispod:

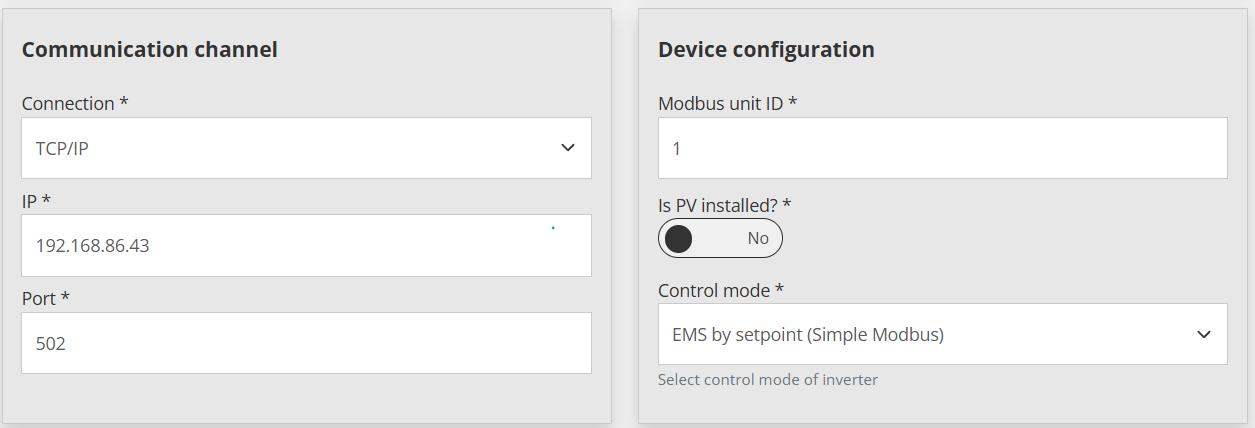

U slučaju da se Jednostavni Modbus uređaj u izborniku Uređaji/PIXII/Detalji/sve postavke treba konfigurirati, kao što je prikazano na slici ispod:

7. Posljednja mjerenja

Nakon uspješnog uspostavljanja komunikacije s novododanim uređajem, njegove se vrijednosti mogu provjeriti u odjeljku Uređaji/PIXII PowerSharper u Reduxi konfiguratoru kao dodatni test.

Za naprednu kontrolu baterije, integrirajte uređaj u strategiju Reduxi sustava. U odjeljku Uređaji/PIXII PowerSharper ili Home u Reduxi konfiguratoru, tip upravljanja mora biti postavljen na AUTO kako bi naredbe za strategiju utjecale na bateriju.

Kako biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičke cijene i dinamičke tarife, molimo slijedite upute za definiranje strategije na ovoj poveznici: Strategije za Reduxi kontroler.

Nakon uspješnog dodavanja uređaja, može se također nadzirati i upravljati putem Reduxi aplikacije.
