Kako povezati sonnenBatterie s Reduxi kontrolerom
Povežite svoj sonnenBatterie s Reduxi Controllerom i neka ga Reduxi strategije pune i prazne po najboljim cijenama. Ovaj vodič obuhvaća povezivanje putem JSON API-ja i pokazuje gdje se primjenjuje vodič za REST API za Gen. 8 ili noviji.
Tekstualni opis ove slike
Fotografija sonnenBatterie, slika proizvođača. Tamnosivi betonski zid u prigušeno osvijetljenoj prostoriji. Na zidu lijevo visi siva pravokutna jedinica s rebrastom ili perforiranom prednjom stranom, prema opisu ispod slike hibridni izmjenjivač. Pored nje, desno, stoji visok svijetlosivi ormar s okruglim svijetloplavim osvijetljenim prstenom pri vrhu. Na uređajima nema čitljivog teksta.
1 Tehnička dokumentacija
Stranice proizvođača za sonnenBatterie:
- sonnenBatterie 10 – stranica proizvoda proizvođača
- Sonnen korisnički priručnici – korisnički priručnici proizvođača
Video tutorijali:
2 Potrebna oprema
Pripremite sljedeće:
- Reduxi Controller (instaliran i online)
- sonnenBatterie s JSON API-jem pod Software Integration
- Lokalna IP adresa uređaja sonnenBatterie
- Računalo u istoj lokalnoj mreži kao sonnenBatterie
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Lokalni pristup uređaju sonnenBatterie
Povežite sonnenBatterie s lokalnom mrežom putem LAN-a. Reduxi Controller mora biti u istoj mreži.
sonnenBatterie dobiva IP adresu od:
- usmjerivača,
- mrežnog preklopnika,
- ili lokalnog DHCP poslužitelja.
Za pronalazak IP adrese ili DNS naziva uređaja sonnenBatterie koristite find-my.sonnen-batterie.com i slijedite Sonnen uputu.
Otvorite web preglednik i unesite lokalnu IP adresu uređaja sonnenBatterie kako biste otvorili njegovo web sučelje. Primjer: http://<IP>
4 Konfiguracija uređaja na sonnenBatterie
Prijavite se u web sučelje sonnenBatteriea (vidi točku 3). Za Reduxi Controller trebaju vam API token i IP adresa (vidi točku 6).
4.1 Otvaranje Software Integration

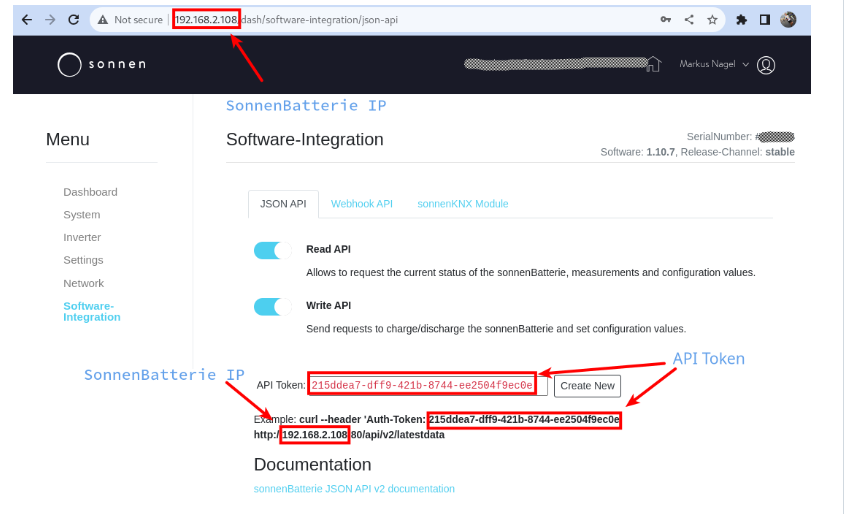

Tekstualni opis ove slike
Snimka zaslona web sučelja sonnenBatteriea u pregledniku, stranica Software-Integration, kartica JSON API. Adresna traka prikazuje lokalnu IP adresu iza koje slijedi putanja dash/software-integration/json-api; IP adresa je označena crvenim okvirom i strelicom s oznakom SonnenBatterie IP. Lijevi izbornik: Dashboard, System, Inverter, Settings, Network i Software-Integration (istaknuto). Kartice: JSON API (aktivna), Webhook API i sonnenKNX Module. Dva prekidača su uključena: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) i Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Ispod njih je polje API Token s vrijednošću tokena, označeno crvenim okvirom i oznakom API Token, te gumb Create New. Primjer retka ponavlja token i IP adresu s istim oznakama. Pri dnu: poveznica sonnenBatterie JSON API v2 documentation.
4.2 Uključivanje Read API i Write API
Uključite Read API i Write API. Oba su potrebna: Reduxi očitava mjerenja pomoću Read API-ja, a naredbe punjenja i pražnjenja šalje pomoću Write API-ja.
Tekstualni opis ove slike
Izrezana snimka zaslona kartice JSON API s karticama JSON API, Webhook API i sonnenKNX Module. Prekidač Read API je uključen. Ispod njega svijetloplava napomena glasi This functionality is disabled while VPP is active, a iza nje je zasivljen prekidač Write API u isključenom položaju s tekstom Send requests to charge/discharge the sonnenBatterie and set configuration values. Plavi pravokutnik ističe napomenu i prekidač Write API.
4.3 Postavljanje načina rada
Otvorite izbornik Settings s lijeve strane i postavite način rada na Manual. Tek tada Reduxi Controller može preuzeti upravljanje baterijom.

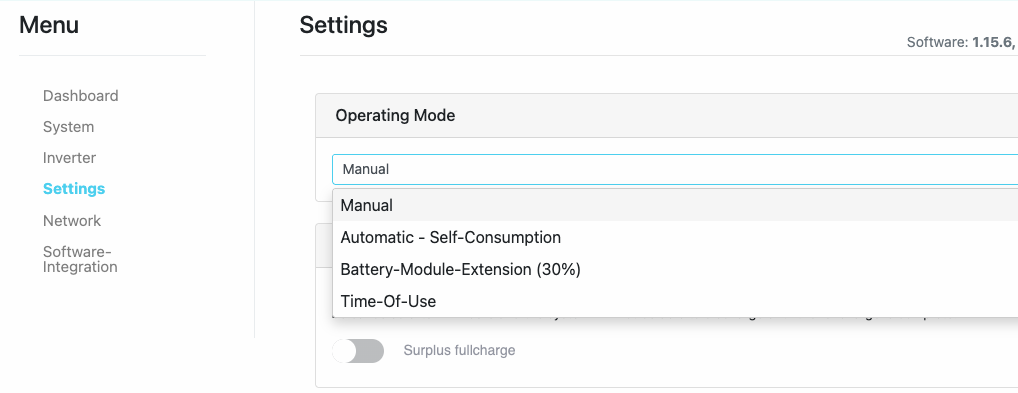

Tekstualni opis ove slike
Snimka zaslona stranice Settings sonnenBatteriea (softver 1.15.6). Lijevi izbornik: Dashboard, System, Inverter, Settings (istaknuto), Network i Software-Integration. Kartica Operating Mode sadrži padajući izbornik koji prikazuje Manual; otvoreni popis ispod nudi Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) i Time-Of-Use. Ispod kartice vidljiv je prekidač s oznakom Surplus fullcharge.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje sonnenBatterie u Reduxi
Pomoću ovih koraka dodajte sonnenBatterie kao novi uređaj na Reduxi Controller.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator (vidi točku 5; vidi i How to log in to Reduxi Configurator via browser) i kliknite + Add device.

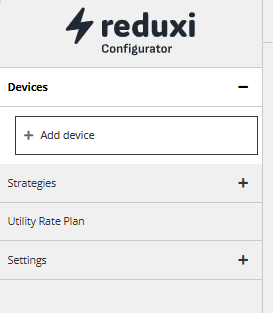

Tekstualni opis ove slike
Snimka zaslona lijevog izbornika Reduxi Configuratora ispod logotipa reduxi Configurator. Stavke izbornika: Devices (proširen, sa znakom minus) koji sadrži gumb '+ Add device' (s obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna bijela.
U prvom koraku definirajte osnovne postavke:
- Vrsta uređaja: Hybrid Inverter
- Type: Sonnen
- Name: naziv po Vašem izboru

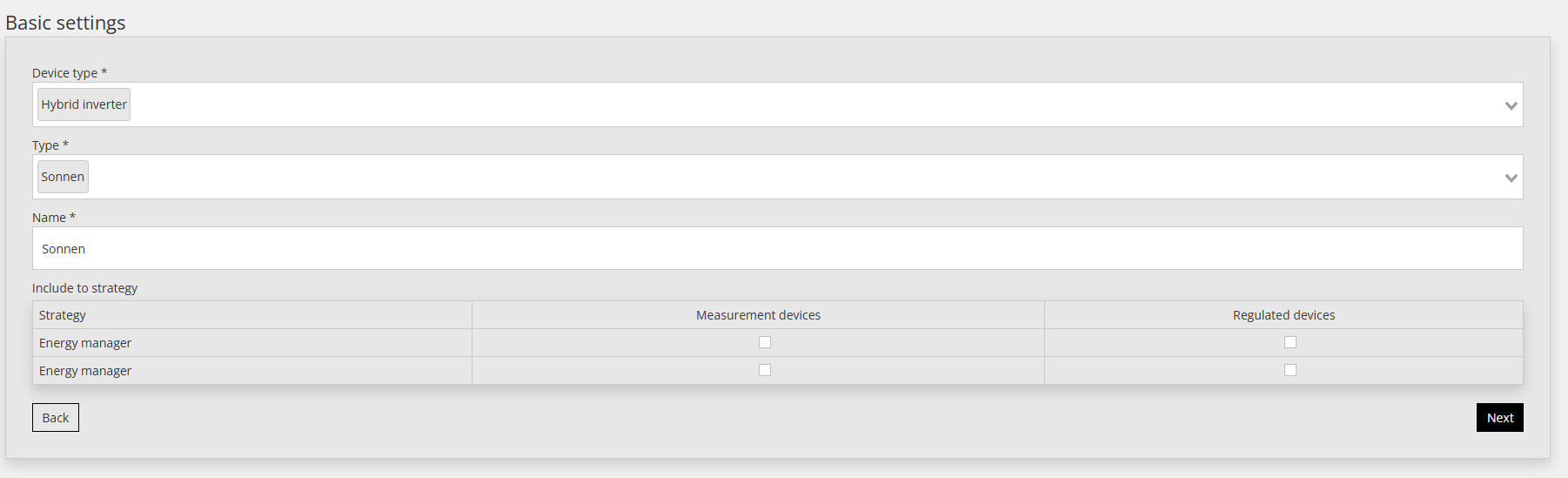

Tekstualni opis ove slike
Snimka zaslona obrasca Reduxi Configuratora s naslovom Basic settings. Polja: Device type (padajući izbornik, vrijednost sitnim tekstom); Type (padajući izbornik, vrijednost izgleda kao Sonnen, sitan tekst); Name (tekstualno polje, vrijednost izgleda kao sonnen, sitan tekst). Ispod je odjeljak Include in Strategy s tablicom: stupci Strategy, Measurement Device, Regulated Device; dva retka, oba označena Energy manager, svaki s malim indikatorom u stupcima Measurement Device i Regulated Device. Gumbi: Back (dolje lijevo, bijelo), Next (dolje desno, crno). Slika je niske razlučivosti i većina je teksta sitna.
Kliknite Next.
6.2 Postavke komunikacije
Unesite parametre veze između Reduxi Controllera i sonnenBatteriea. Upotrijebite IP adresu i API token iz točke 4.
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja sonnenBatterie |
| Port | 80 |
| API token | API token s kartice JSON API (točka 4, točka 4.1) |
| Nazivna snaga | Odaberite nazivnu snagu koja odgovara vašem sonnenBatterieu |
| PV | Odaberite Yes ako je ugrađeno PV brojilo, a inače No |

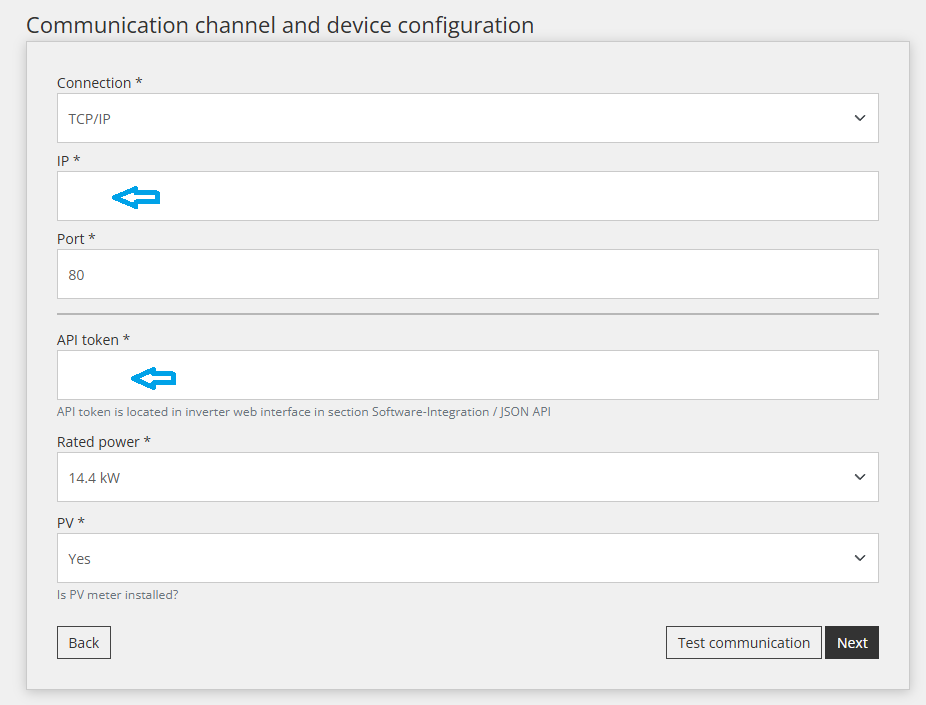

Tekstualni opis ove slike
Snimka zaslona obrasca Communication channel and device configuration u Reduxi Configuratoru. Polja odozgo prema dolje: Connection (TCP/IP), IP (prazno, sa svijetloplavom strelicom koja pokazuje na polje), Port (80), API token (prazno, sa svijetloplavom strelicom; napomena: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) i PV (Yes; napomena: Is PV meter installed?). Gumbi pri dnu: Back, Test communication i Next.
6.3 Testiranje komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava sonnenBatterie i ništa ne sprema. Ako test uspije, kliknite Next.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

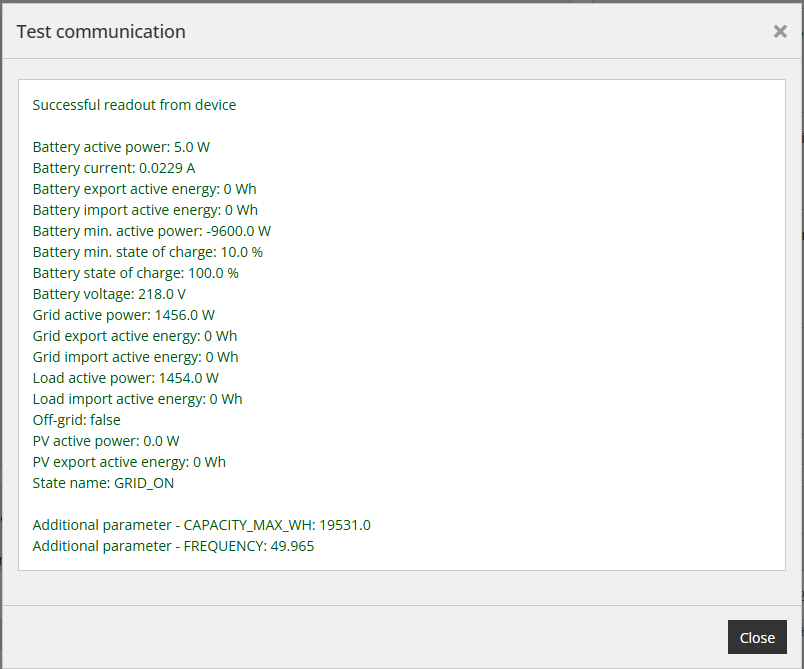

Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru s ikonom za zatvaranje (x) gore desno. Bijeli okvir rezultata, zeleni tekst: Successful readout from device. Vrijednosti: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Gumb: Close (tamno, dolje desno).

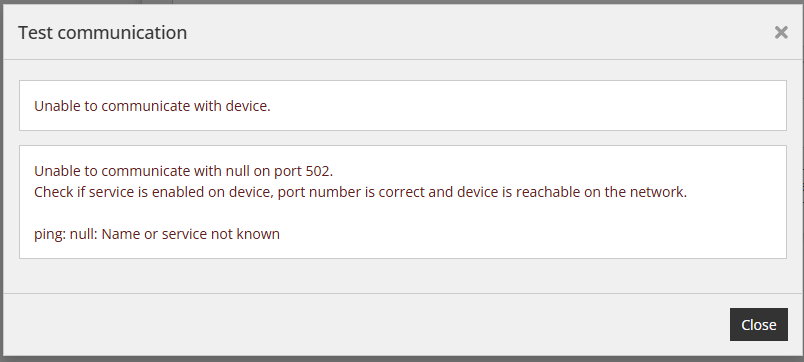

Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira s naslovom Test communication (X za zatvaranje gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir s crvenim tekstom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Gumb: Close (tamno).
Ako dobijete poruku “Unable to communicate with device”, provjerite postavke (vidi Točku 8).
6.4 Napredne postavke
Napredne postavke nisu obavezne i ovise o potrebama lokacije. Kad završite, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 3 od 3 Advanced settings; traka napretka prikazuje Basic settings, Communication channel i Advanced settings. Prekidači Yes/No, svi postavljeni na No: set data saving interval (default 1 min), set reading delay (default 1000 ms), set writing delay (default 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (default No), invert direction for energy import and export (default No), exclude device from summary (default No). Tri padajuća izbornika L1, L2 i L3 is connected to main feed postavljena su na L1, L2 i L3. Gumbi: Back lijevo i Done desno.
7 Provjera očitanja i postavljanje strategija
7.1 Last measurements
Nakon što se komunikacija uspostavi, provjerite izmjerene vrijednosti pod Devices – vaš Sonnen uređaj – Last measurements u Reduxi Configuratoru.
7.2 Control type
Otvorite Devices – vaš Sonnen uređaj u Reduxi Configuratoru i postavite control type na AUTO. Naredbe iz strategije tada djeluju na bateriju.
7.3 Reduxi Cloud
Kako dodati i povezati kontroler s Reduxi Cloudom: Reduxi Cloud
Nakon što se uređaj doda, možete ga nadzirati i njime upravljati i u aplikaciji Reduxi.
7.4 Strategije
Za postavljanje strategija i AI Energy Managera koristite dokumentaciju u nastavku.
8 Kontrolni popis
Pregledajte ovaj kontrolni popis radi ispravnog postavljanja i pouzdanog rada.
8.1 Na Reduxi Controlleru
-
IP adresa i port: Uneseni su IP adresa sonnenBatteriea i port
80. - API token: unesen je važeći API token.
- Nazivna snaga i PV: Nazivna snaga i odabir PV-a odgovaraju sustavu.
- Test komunikacije: test komunikacije uspješno je završen.
- Control type: Control type uređaja postavljen je na AUTO.
- Dostupnost: IP adresa uređaja dostupna je s Reduxi Controllera.
8.2 Na web sučelju uređaja sonnenBatterie
- API dozvole: omogućeni su i Read API i Write API.
- VPP: Baterija je odspojena s VPP-a.
- Način rada: način rada je Manual.
8.3 Strategija
- Aktivna strategija: odabrana strategija postavljena je na Active.
- AI optimizacija energije: u strategiji je omogućena optimizacija AI Energy Managera.
- Jedna aktivna strategija: istodobno je aktivna samo jedna strategija.
- Ograničenja preuzimanja/isporuke: ograničenja preuzimanja i isporuke definirana su i konfigurirana.
✓ Sažetak
Priprema (točke 1–3): Pripremite lokalnu IP adresu i računalo u istoj mreži. Otvorite web sučelje sonnenBatteriea.
sonnenBatterie (točka 4): Otvorite Software-Integration, kartica JSON API. Uključite Read API i Write API (prvo odspojite bateriju s VPP-a), kopirajte ili stvorite API token i postavite način rada na Manual.
Dodavanje u Reduxi (točke 5–6): Otvorite Configurator i dodajte uređaj s tipom Sonnen. Unesite IP adresu, port 80, API token, nazivnu snagu i PV. Pokrenite Test communication, zatim kliknite Done.
Puštanje u rad (točke 7–8): Provjerite očitanja, postavite control type na AUTO, postavite strategije i prođite kontrolni popis.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication prikazuje “Unable to communicate with device” | Provjerite IP adresu, port 80, API token i je li IP adresa dostupna s kontrolera (vidi točku 8). |
| Write API se ne može uključiti | Prikazuje se obavijest “This functionality is disabled while VPP is active”. Odspojite bateriju s VPP-a, zatim uključite Write API (vidi točku 4.2). |
| API token nije dostupan | U web sučelju sonnenBatteriea otvorite Software-Integration, kartica JSON API, i kliknite Create New. |
| Reduxi naredbe nemaju učinka na bateriju | Provjerite je li način rada Manual, jesu li Read API i Write API uključeni, je li control type AUTO, je li strategija Active i je li aktivna samo jedna strategija (vidi točku 8). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
| Prijava s admin se odbija | Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
| reduxi.local se ne učitava | Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu i port te je li API uključen na uređaju. |
