Povežite Reduxi s Huawei SUN2000B C&I putem Modbus TCP-a, omogućavajući dinamičko upravljanje tarifama, smanjenje troškova energije i otključavanje zarade putem arbitraže na energetskom tržištu.
1.Huawei SUN2000B C&I elementi za povezivanje
Link za korisnički priručnik inverterskog sustava SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Veza za korisnički priručnik baterijskog sustava PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link za korisnika za pametni mjerač DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I veza i Modbus TCP/IP aktivacija i dobivanje IP-a
2.1 Povežite se na Huawei SUN2000B smartlogger
Sva konfiguracija i puštanje u pogon obavljaju se putem Huawei SUN2000B smart loggera, tako da je povezivanje s njim ključno za dodatne korake opisane u nastavku.
Točan opis kako se spojiti na Huawei SUN2000B smart logger dostupan je na poveznici:

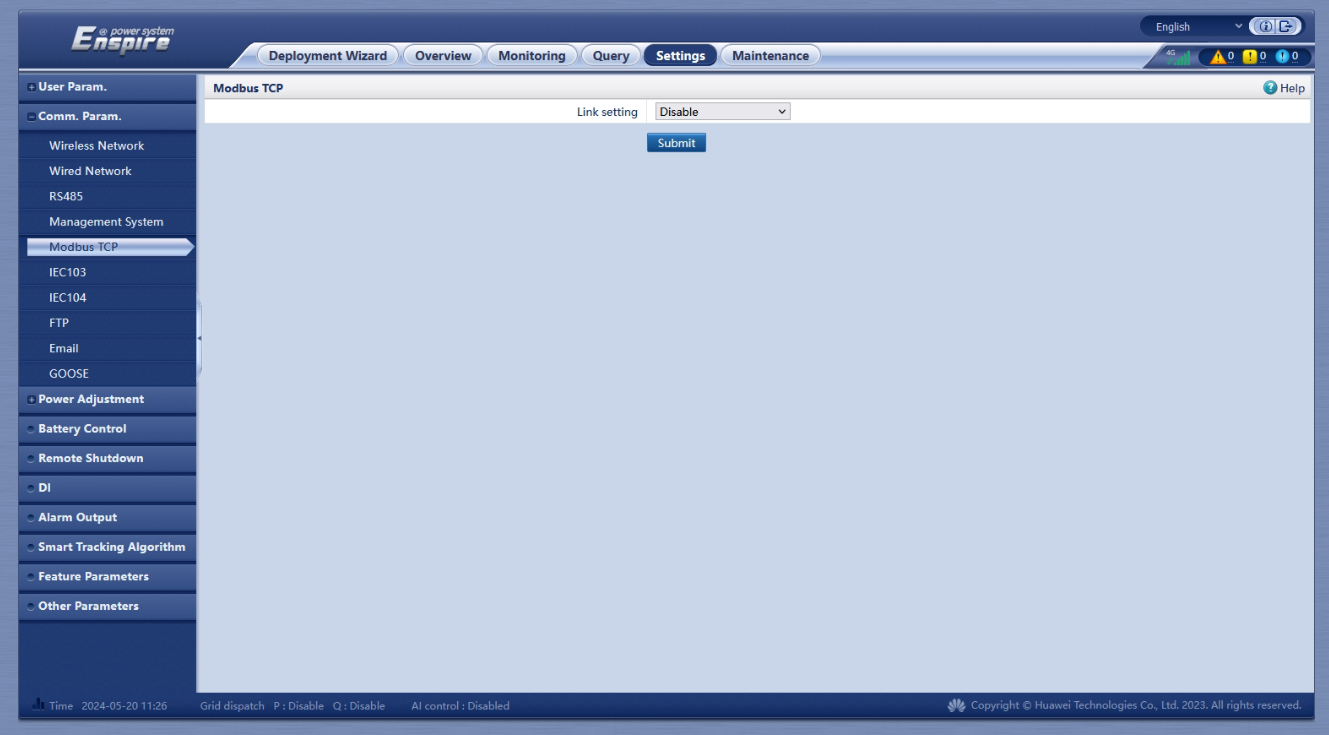

2.2 Aktivacija se izvodi u izborniku Postavka/Modbus TCP:
Komunikacijski protokol za prijenos podataka u slučaju Reduxi i Huawei SUN2000B C&I je Modbus TCP/IP, koji mora biti aktiviran u aplikaciji Enspire power system Huawei.
- Modbus TCP/IP postavke, gdje postavljate:
- Postavke veze. Omogućiti,
- Način rada s adresom: Logička adresa (mora biti postavljena na logičku!)
- Logger address: postavite SmartLogger logičku adresu,
- Brzo planiranje: Onemogući.

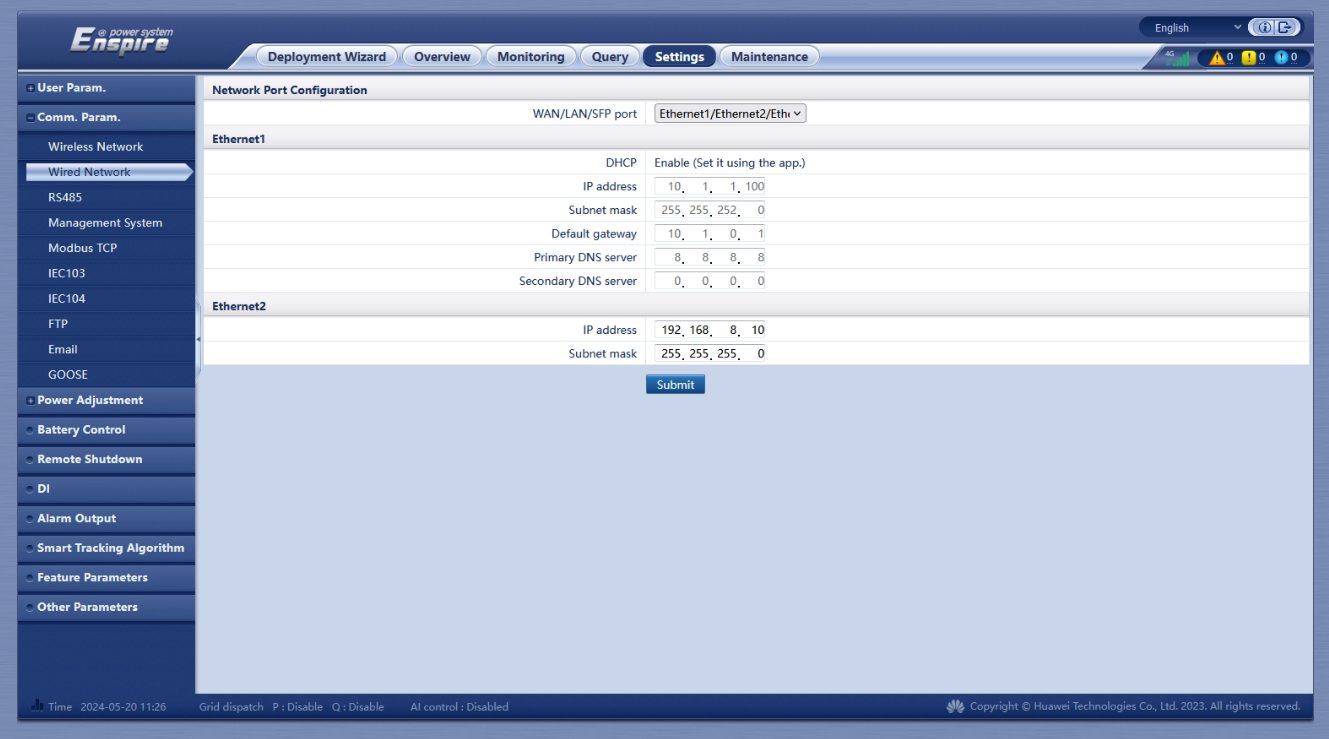

2.3 IP Huawei SUN2000B Loggera dobiva se u izborniku Postavka/žičana ili bežična mreža:
3. Huawei SUN2000B Smart Logger Modbus ID za sve povezane elemente

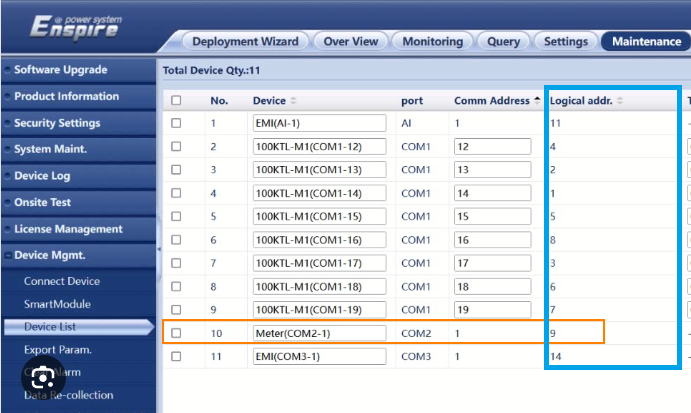

Svi Modbus ID-ovi (Modus adresa) bitni za konfiguraciju u Reduxi sustavu u vezi s točkom 4.3 dobivaju se u Enspire aplikaciji pod Održavanje/Popis uređaja:
3.1 C&I PCS2000MA baterijski sustav PCS i ESS Modbus ID-ovi (dodatno objašnjenje za baterijski sustav)

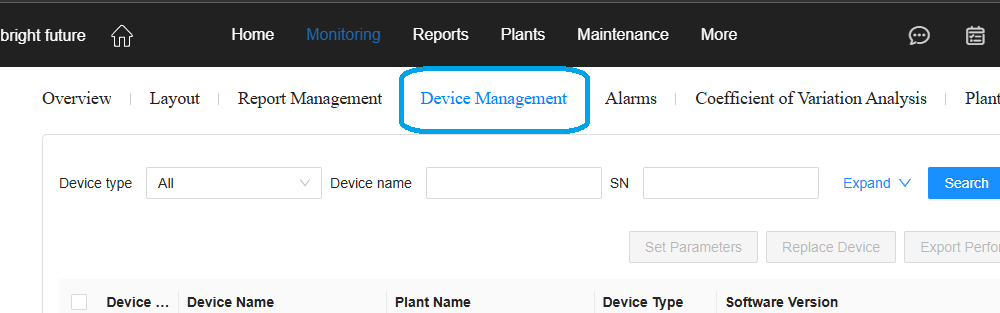

Budući da se baterijski sustav sastoji od dva dijela, upravljanja i nadzora, postoje dvije različite Modbus ID adrese, obje adrese se dobivaju u aplikaciji FusionSolar pod Home/Device Management, slika ispod:

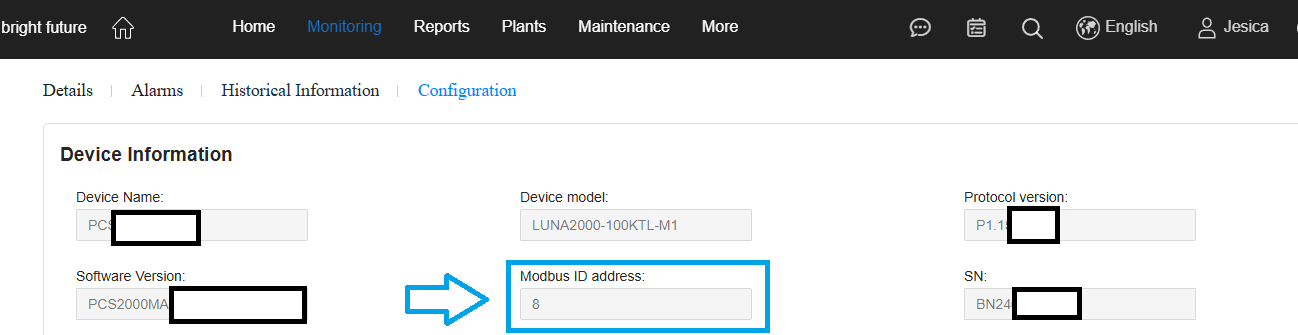

Za PCS adresu odaberite svoj PCS element i kliknite Konfiguracija:

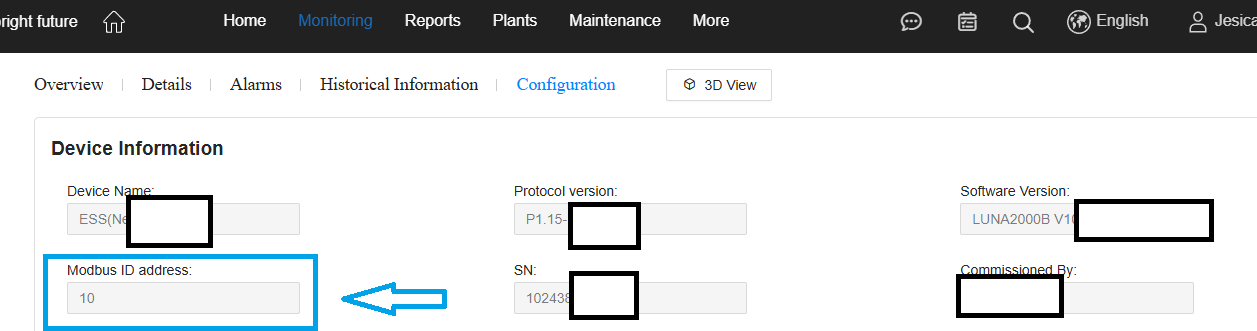

Za PCS adresu odaberite svoj ESS element i kliknite Konfiguracija:
4. Poseban dodatak za kontrolu s Reduxi sustavom (važno!)
Huawei Logger nudi mogućnost neovisnog upravljanja i podešavanja radnih operacija za svaki priključeni inverter. Budući da Reduxi sustav preuzima kontrolu nad inverterima, ta dva sustava mogu doći u sukob. U tom slučaju potrebno je onemogućiti kontrolu putem Loggera. To se radi u sljedeća dva koraka.

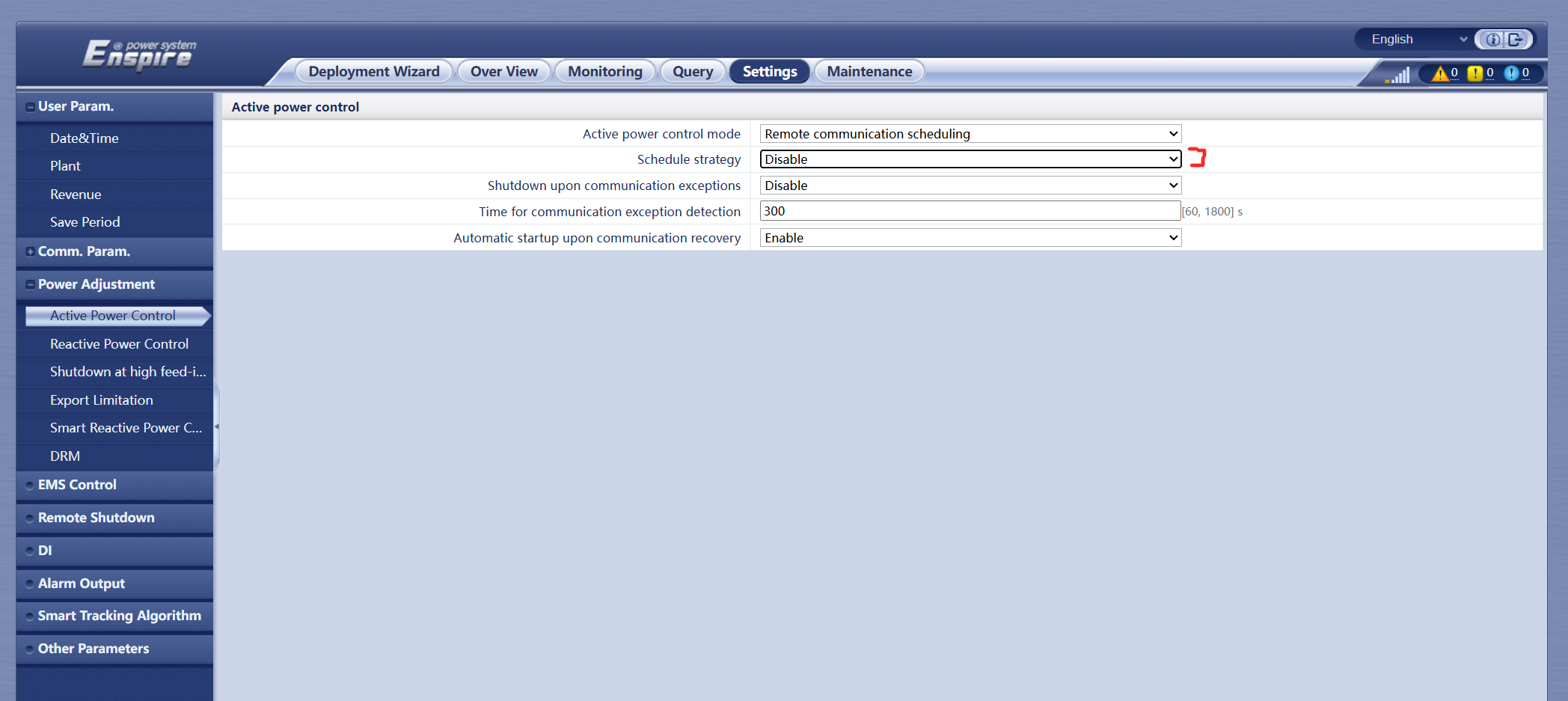

4.1 U postavkama Loggera / Kontrola aktivne snage (Active Power Control)
Strategija rasporeda (Schedule strategy) mora biti postavljena na Onemogući (Disable):
5. Dodavanje novog uređaja (Huawei SUN2000B)
Predstavljene su sljedeće točke za dodavanje novog uređaja (Huawei SUN2000) ili uređivanje postojećeg.
Budući da se cijeli sustav sastoji od različitih komponenti, za svaki dio mora se dodati pojedinačni uređaj. Postoje tri različite komponente:
- Mjerač energije (Huawei SUN2000 3P, a ne Chint DTSU666 jer se svi podaci dobivaju od Logger2000B)
- Inverter (Huawei SUN2000)
- Baterija (Huawei LUNA2000B)
Primjer dodavanja novog uređaja u sustav Reduxi bit će prikazan za Huawei LUNA2000B u sljedećim točkama.
5.1 Dodajte novi uređaj
Prijavite se u aplikaciju Reduxi Configurator i pritisnite gumb "Dodaj uređaj".

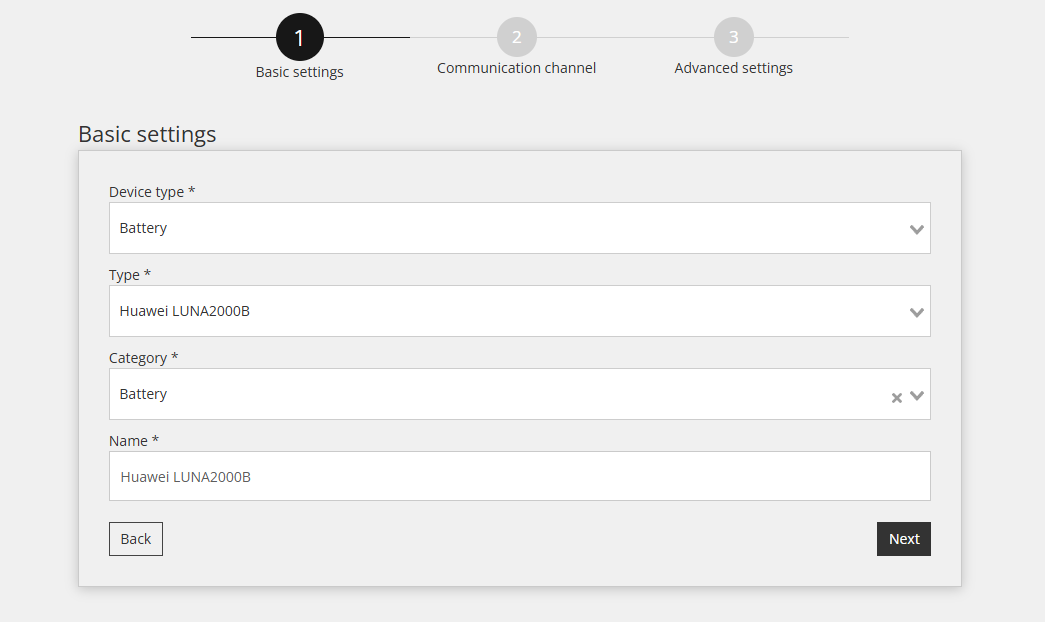

5.2 Odaberite uređaj koji želite dodati (Osnovne postavke)
U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:
- Vrsta uređaja: Baterija,
- Tip: Huawei LUNA2000B
- Naziv: Navedite naziv uređaja.

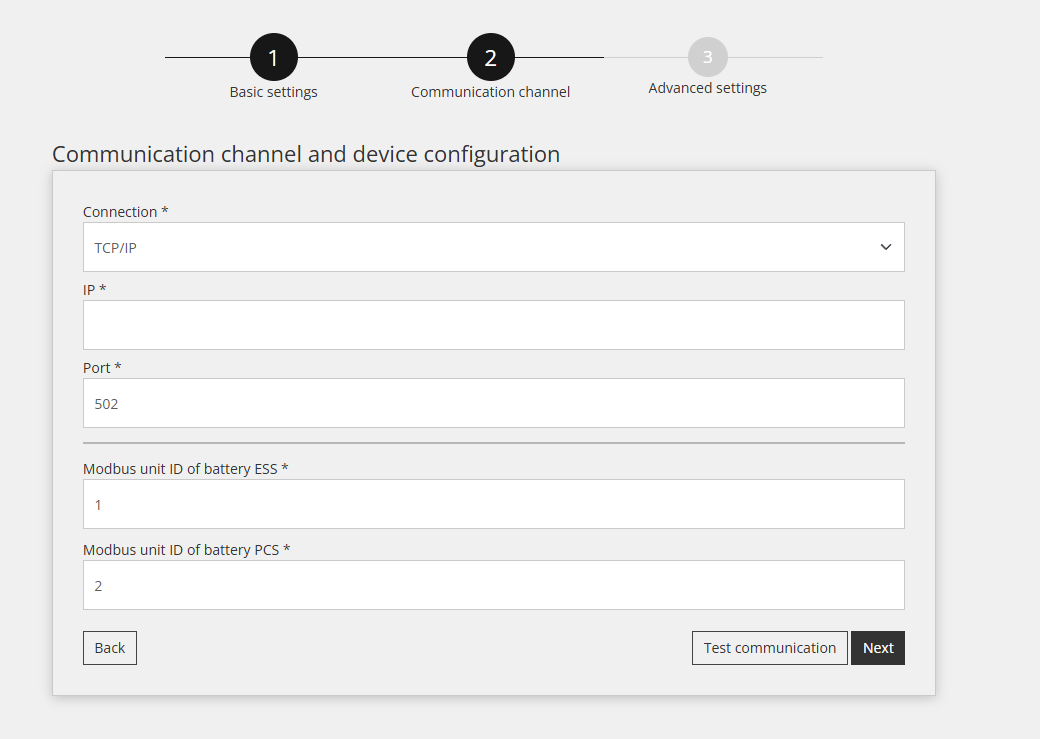

5.3 Komunikacijski kanal
Ispunite parametre za komunikaciju s Huawei LUNA2000B, a to su:
- Veza: TCP/IP,
- IP: ispunite IP iz SmartLogger2000B 2.2 točke.
- Port: uvijek 502,
- ID Modbus jedinice: ispunite EES i PCS Modbus ID baterije 3. točka
5.4 Test komunikacije
Ispod svih polja u Komunikacijskom kanalu nalazi se tipka "Test komunikacije" kojom se vrši test.
Komunikacijski test može dati dva odgovora:

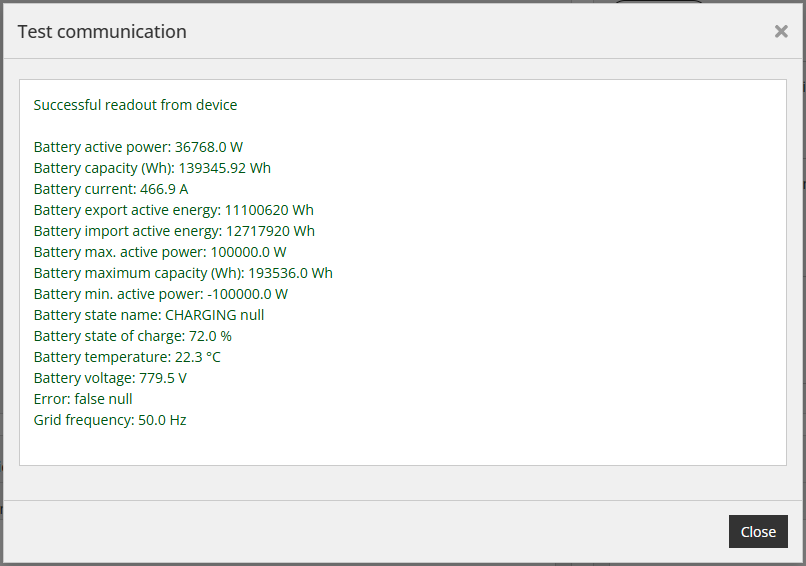

1. Komunikacija radi ispravno, slika ispod:
2. Komunikacija ne radi ispravno, slika ispod:
5.5 Napredne postavke
Napredne postavke su proizvoljne i ovise o specifičnim potrebama lokacije na kojoj je Reduxi Controller instaliran. Nakon završetka svih naprednih postavki, pritisnite gumb "Gotovo"na donjoj desnoj strani.
6. Očitavanja s uređaja

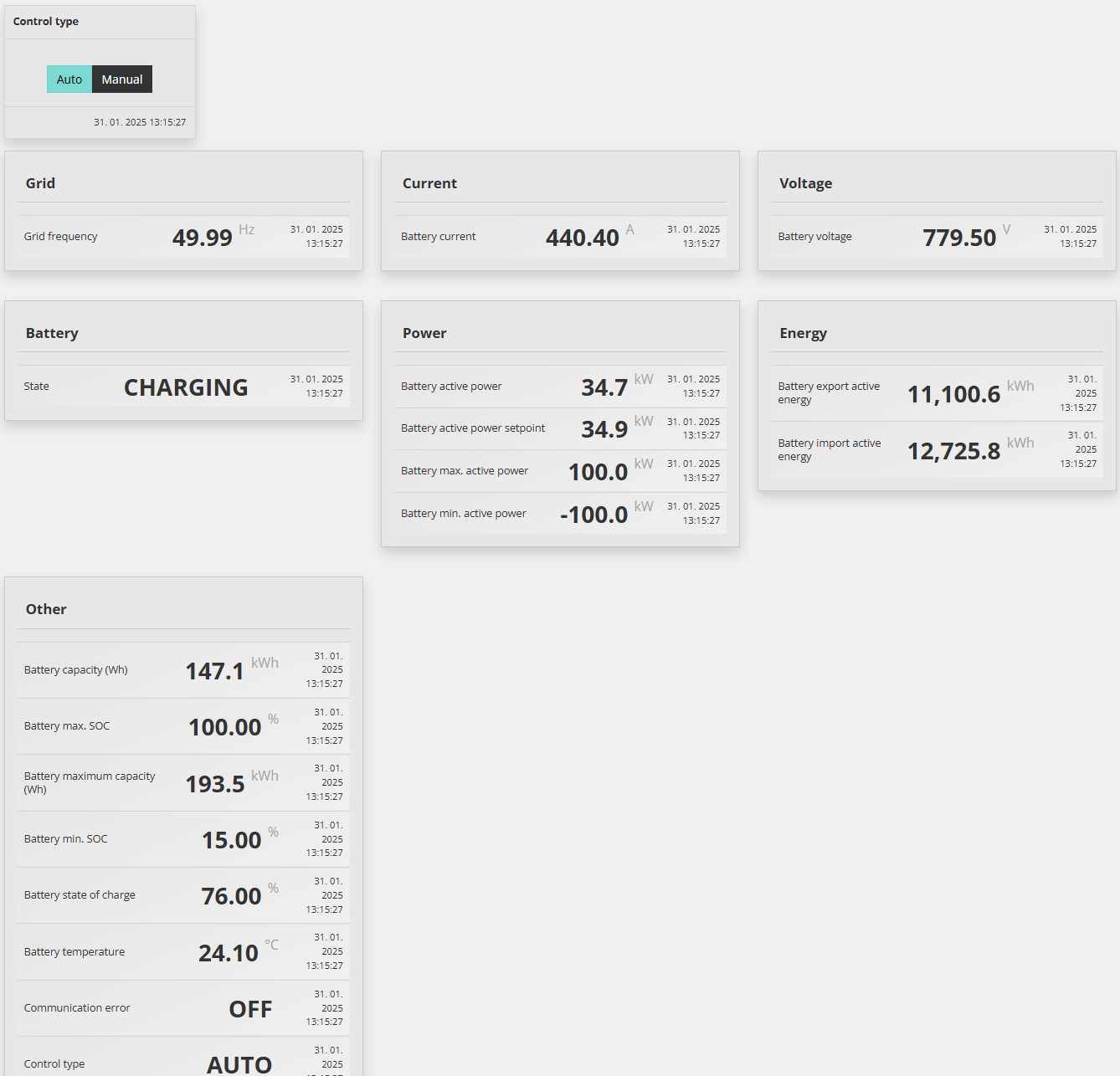

Svrha ove točke je pokazati kako provjeriti očitanja s novo dodanog uređaja. To se radi pod 'Uređaj/Zadnje mjerenje'.
Za naprednu kontrolu pojedinačnih elemenata povezanih sa SmartLogger2000B, strategiji Reduxi sustava potrebno je dodati integrirane elemente.
Na primjer, vrsta kontrole uređaja Huawei LUNA2000B mora biti postavljena na AUTO. Ova se postavka može konfigurirati pod Devices > Huawei LUNA2000B u Reduxi Configurator.
Kada je uređaj postavljen na AUTO, naredbe iz strategije se mogu izvršiti. U suprotnom kontrola zastarijeva.
Kako biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičke cijene i dinamičke tarife, molimo slijedite upute za definiranje strategije na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja, moguće ga je pratiti i kontrolirati i putem aplikacije Reduxi.
