Kako povezati PEGO ECP200 BASE (HVAC) s Reduxi kontrolerom

Povežite PEGO ECP200 BASE s Reduxi Controllerom putem Modbus RTU. Dobivate maksimalnu fleksibilnost i smanjenje troškova i potrošnje energije do 30 %.

🔧 PEGO ECP200 BASE · Reduxi Controller
🌐 Modbus RTU (RS485)
🏷️ Vrsta uređaja: HVAC

📄 Preuzmite kao PDF

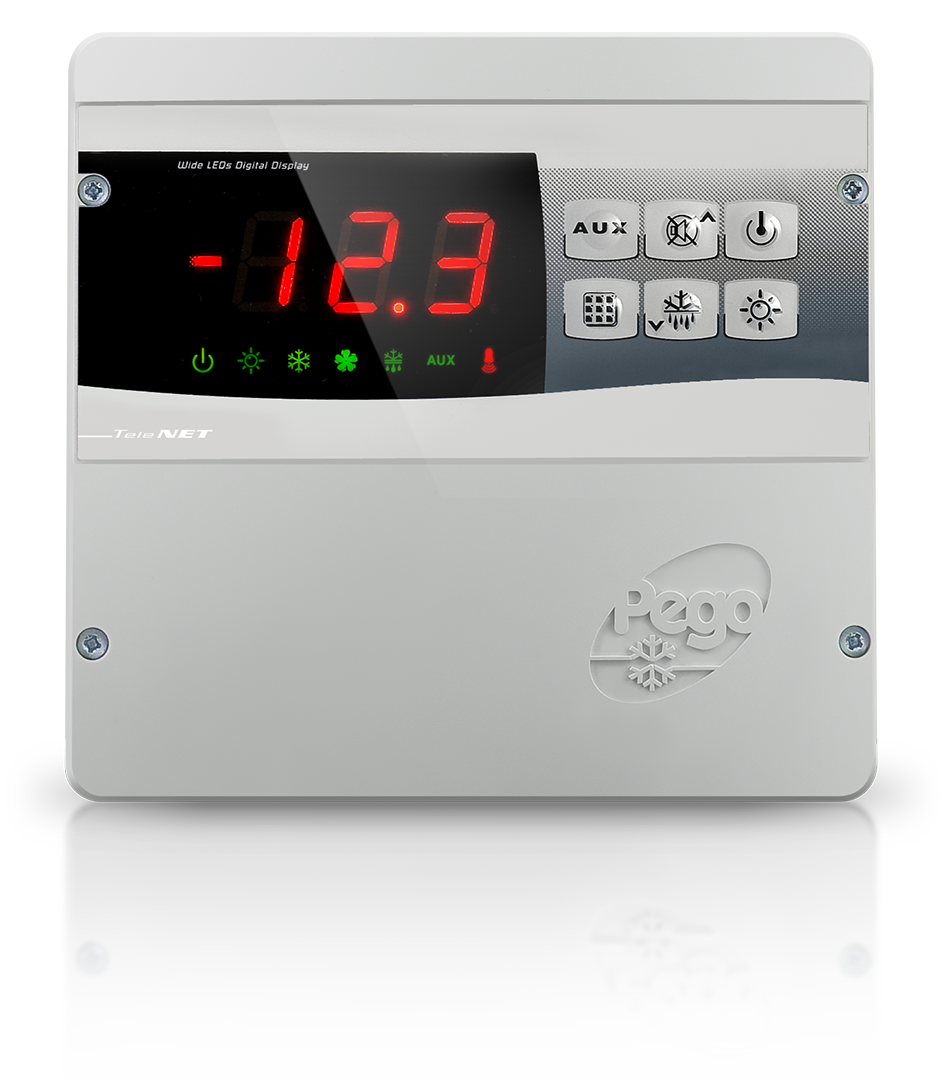

Fotografija upravljačke ploče PEGO ECP200 BASE s crvenim zaslonom koji prikazuje -12.3 i šest tipki
PEGO ECP200 BASE
Tekstualni opis ove slike

Fotografija svijetlosive zidne upravljačke ploče zaobljenog pravokutnog kućišta sa sjajnom refleksijom ispod. Gornji dio: crna ploča s tekstom 'Wide LEDs Digital Display' iznad crvenog sedmosegmentnog zaslona koji prikazuje -12.3. Ispod zaslona su statusne ikone: napajanje (zeleno), sunce (zeleno), pahuljica (zeleno), ventilator (zeleno), odmrzavanje (zeleno), AUX (zeleni tekst) i alarmna žarulja (crvena). Desno je šest tipki: AUX, utišavanje sa strelicom prema gore, napajanje, ikona mreže, odmrzavanje/pahuljica sa strelicom prema dolje i ikona sunca. Tekst 'TeleNET' otisnut je ispod zaslona lijevo. Logotip 'Pego' utisnut je dolje desno na kućištu. U kutovima su vidljiva četiri vijka.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Povezivanje PEGO ECP200 BASE s Reduxi Controllerom
  4. Prijava u Reduxi web sučelje
  5. Dodavanje PEGO ECP200 BASE u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Dokumenti za PEGO ECP200 BASE:

2 Potrebna oprema

Potrebne su vam sljedeće komponente:

  • PEGO ECP200 BASE
  • Reduxi Controller
  • Kabel za Modbus RTU (RS485) vezu
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Povezivanje PEGO ECP200 BASE s Reduxi Controllerom

PEGO ECP200 BASE ima RS485 sučelje koje podržava Modbus RTU. Reduxi očitava uređaj putem tog Modbus sučelja pa fizička veza mora biti uspostavljena prije svega.

Slika prikazuje kako povezati Reduxi Controller i PEGO ECP200 BASE.

Ožičenje stezaljki 7 i 8 uređaja PEGO ECP200 BASE na utični priključak Reduxi kontrolera, crvena i plava žica
Fizička veza između Reduxi Controllera i PEGO ECP200 BASE
Tekstualni opis ove slike

Shema ožičenja koja kombinira crtež i fotografiju. Lijevo: isprekidana sabirnička linija vodi od lijevog ruba. Dvije male kutije s oznakom TYPICAL CONNECTION imaju svaka stezaljke A i B. Pokraj njih je PEGO kontroler s crvenim digitalnim zaslonom i tipkama, sa stezaljkama numeriranima 7 i 8 pri dnu. Crvena i plava žica vode od linije do Reduxi kontrolera desno (tamni uređaj s logotipom reduxi, Ethernet priključkom i crnim utičnim priključkom); crvena i plava žica spajaju se na crni utični priključak. Mali crni okrugli simbol nalazi se ispod linije blizu lijeve strane.

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje PEGO ECP200 BASE u Reduxi

Nakon što povežete Reduxi Controller i PEGO ECP200 BASE, registrirajte uređaj u Reduxiju.

5.1 Osnovne postavke

Prijavite se lokalno u Reduxi Configurator (vidi točku 4) i kliknite gumb Add device.

Bočna traka Reduxi Configuratora s istaknutim gumbom Add device
Gumb Add device
Tekstualni opis ove slike

Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.

U prvom koraku odaberite osnovne postavke:

  • Device type: HVAC
  • Type: PEGO ECP200 BASE
  • Name: naziv po Vašem izboru
Osnovne postavke u Reduxi Configuratoru: vrsta uređaja HVAC, tip i naziv PEGO ECP200 BASE
Osnovne postavke: vrsta uređaja, tip i naziv
Tekstualni opis ove slike

Snimka zaslona Reduxi Configuratora, korak 1 od 3 čarobnjaka za dodavanje uređaja, naslov stranice 'Basic settings'. Koraci napretka: 1 Basic settings (aktivan, crni krug), 2 Communication channel, 3 Advanced settings. Polja: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (s ikonom x za brisanje); Name *: PEGO ECP200 BASE. Gumbi: Back (obrubljen), Next (tamno).

5.2 Postavke komunikacije

Drugi korak postavlja komunikacijski kanal za Modbus RTU. On stvara vezu između Reduxi Controllera i PEGO ECP200 BASE. Snimka zaslona prikazuje postavke.

Reduxi Configurator, postavke komunikacije: lokalni serijski port, Port 1, 9600 bit/s, 8 podatkovnih bitova, 1 stop bit, bez pariteta, unit ID 1
Postavke komunikacije (Modbus RTU)
Tekstualni opis ove slike

Snimka zaslona čarobnjaka Reduxi Configuratora s tri koraka: 1 Basic settings (crno), 2 Communication channel (crno, trenutni), 3 Advanced settings (sivo). Naslov: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Gumbi: Back, Test communication, Next (tamno).

5.3 Test komunikacije

Gumb Test communication nalazi se ispod komunikacijskih polja. Provjerava radi li Modbus RTU veza između uređaja. Ako test uspije, kliknite Done: uređaj stvara samo Done.

Obrazac Reduxi Configuratora s Modbus unit ID 1 i istaknutim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donjeg dijela obrasca Reduxi Configuratora. Modbus unit ID *: 1. Gumbi: Back, Test communication (uokviren plavim pravokutnikom), Next (tamni gumb).

Test daje jedan od dva rezultata:

Reduxi Configurator, dijalog Test communication: uspješno očitavanje, radna snaga 5810 W i temperature
1. Komunikacija radi ispravno
Tekstualni opis ove slike

Snimka zaslona dijaloga s naslovom Test communication (križić za zatvaranje gore desno). Zeleni tekst: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Gumb: Close (tamno).

Dijalog Test communication: Unable to communicate with device
2. Komunikacija ne radi ispravno
Tekstualni opis ove slike

Snimka zaslona dijaloga naslova Test communication s X-om za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamni gumb dolje desno: Close.

5.4 Napredne postavke

Napredne postavke koristite samo ako lokacija ima posebne zahtjeve. Prema zadanim postavkama ovdje se ništa ne mijenja.

Reduxi Configurator, napredne postavke Sunways: svi prekidači No, zadane vrijednosti glavnog napajanja za L1 i L2
Napredne postavke
Tekstualni opis ove slike

Snimka zaslona čarobnjaka Reduxi Configuratora, korak 3 Advanced settings. Pokazatelj koraka: 1 Basic settings, 2 Communication channel, 3 Advanced settings (svi crni). Naslov: Advanced settings. Svako pitanje ima prekidač, svi postavljeni na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Padajući izbornici: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Gumb: Back.

6 Provjera očitanja

6.1 Last measurements

Očitanja uređaja provjerite pod Device (PEGO ECP200 BASE) – Last measurement u Reduxi Configuratoru.

Reduxi Configurator, posljednja mjerenja PEGO ECP200 BASE: zadana vrijednost On, temperaturne granice od 3,0 do 10,0 °C
Posljednja mjerenja PEGO ECP200 BASE
Tekstualni opis ove slike

Snimka zaslona prikaza posljednjih mjerenja u Reduxi Configuratoru s nekoliko kartica. Kartica State name setpoint: red gumba Off, Eco, On (istaknut tirkizno), Boost, Setpoint; vremenska oznaka 17. 02. 2025 16:06:17. Kartica Configuration, redovi (svi s vremenskom oznakom 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Kartica Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Kartica Other: Control type: MANUAL; State name setpoint: ON_AUTO (desni rub je malo odrezan); oba s vremenskom oznakom 17. 02. 2025 16:06:17.

6.2 Nadzor u Reduxi cloudu

Kad se uređaj doda u Configurator, možete ga pratiti u Reduxi cloud aplikaciji.

✓ Sažetak

Priprema (točke 1–2): Nabavite dokumentaciju za PEGO ECP200 BASE. Pripremite Reduxi Controller, Modbus RTU kabel te prijenosno računalo ili tablet.

PEGO ECP200 BASE (točka 3): Povežite uređaj s Reduxi Controllerom putem Modbus RTU (RS485).

Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi web sučelje. Dodajte uređaj kao HVAC tipa PEGO ECP200 BASE, unesite postavke komunikacije, pokrenite Test communication i kliknite Done.

Puštanje u rad (točka 6): Provjerite očitanja pod Last measurement. Nadzirite uređaj u Reduxi cloudu.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva Provjerite fizičku Modbus RTU vezu (vidi točku 3) i postavke komunikacije (vidi točku 5, točka 5.2).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
