Integrirajte PEGO ECP200 BASE uređaj s Reduxi kontrolerom putem Modbus RTU, postižući maksimalnu fleksibilnost i moguće smanjenje troškova i energije do 30%.
1. PEGO ECP200 BASE dokumentacija:
Dokumentaciju za preuzimanje možete preuzeti na poveznici:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Fizička veza između PEGO ECP200 BASE
i Reduxi kontroler
Mora se uspostaviti fizička veza jer se za pristup PEGO ECP200 BASE koristi Modbus RTU
Modbus sučelje.

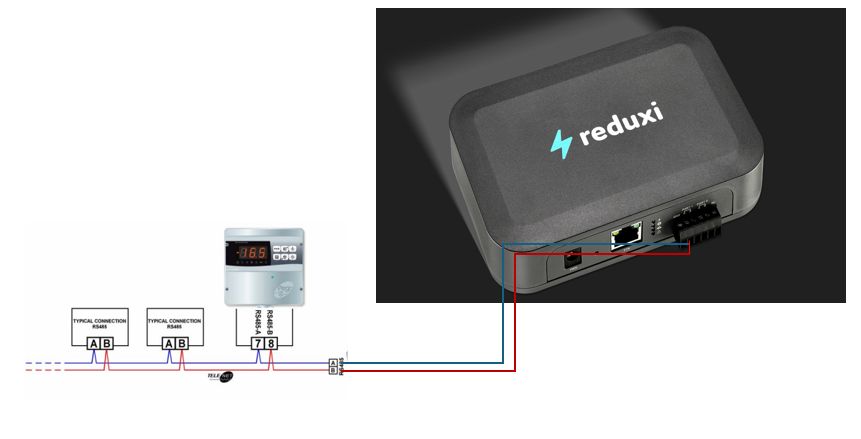

Slika ispod prikazuje kako se uspostavlja fizička veza između Reduxija i PEGO ECP200 BASE:
3. Dodajte PEGO ECP200 BASE Reduxi sustavu.
Nakon povezivanja Reduxija i PEGO ECP200 BASE, možete ga registrirati kao novi uređaj (PEGO ECP200 BASE).
3.1 Dodavanje uređaja (PEGO ECP200 BASE)
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

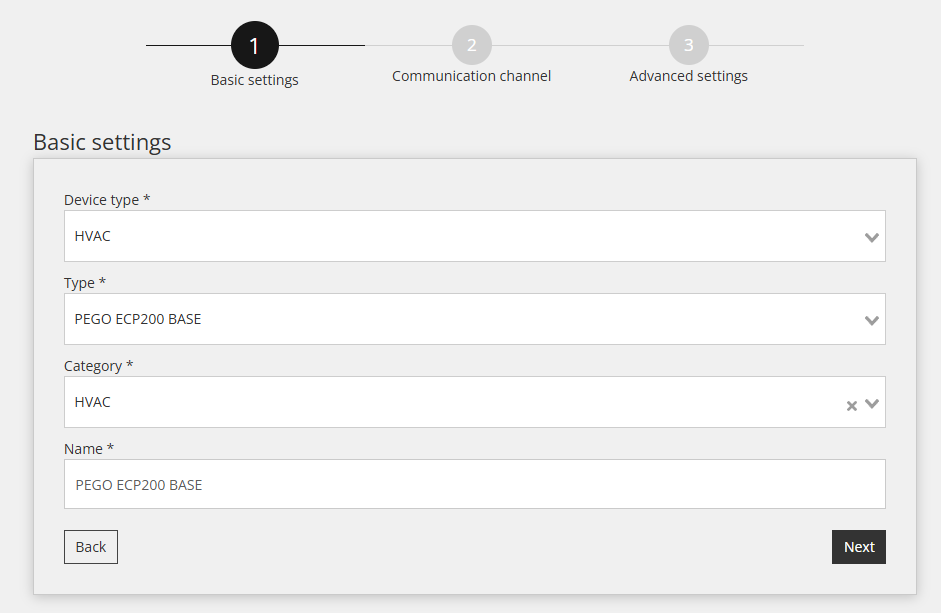

4.2 Odaberite PEGO ECP200 BASE
Unutar prvog koraka definiraju se osnovne postavke:
- Odaberite vrstu uređaja: HVAC,
- Odaberite vrstu: PEGO ECP200 BASE,
- Imenujte uređaj.

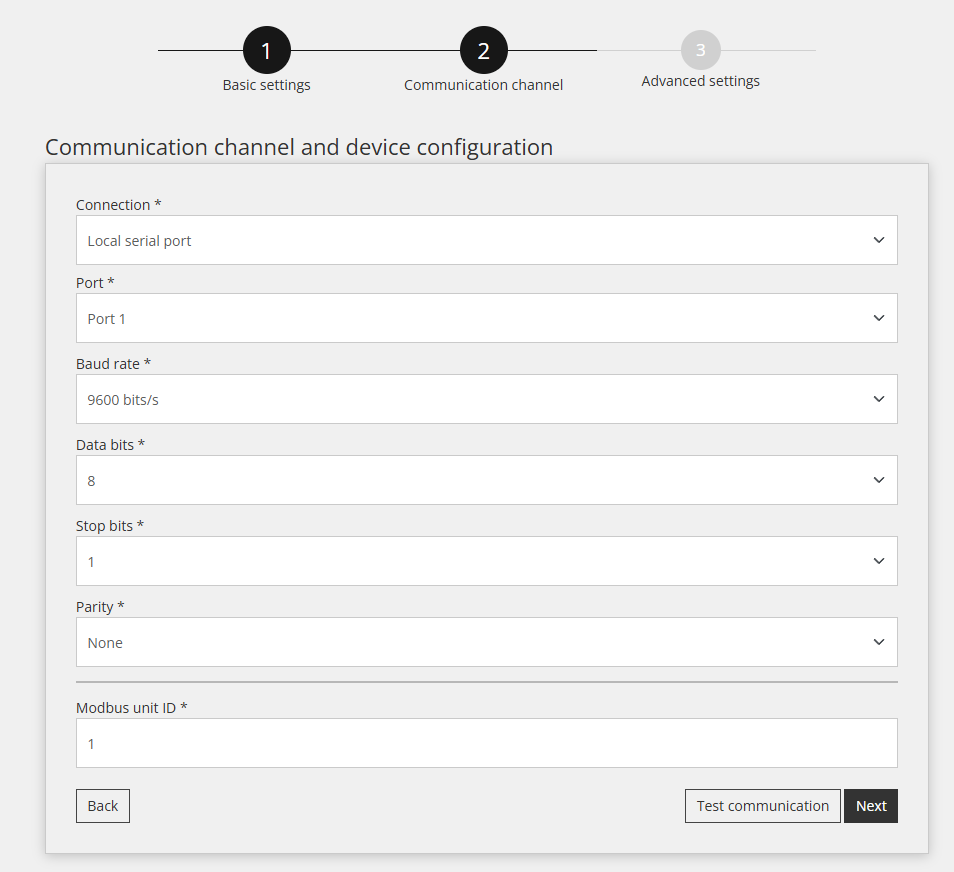

4.3 Konfiguracija uređaja za komunikacijski kanal
Drugi korak uključuje konfiguriranje komunikacijskog kanala, što je bitno za ispravnu Modbus RTU komunikaciju. U ovom koraku uspostavlja se komunikacijska veza između Reduxi kontrolera i PEGO ECP200 BASE.
Postavke za komunikacijski kanal prikazane su u nastavku:
4.4 Testirajte komunikaciju
Ispod svih polja Komunikacijskog kanala spomenutog u prethodnom koraku nalazi se gumb "Test komunikacije". Ovaj gumb se koristi za provjeru radi li Modbus RTU veza između uređaja ispravno.

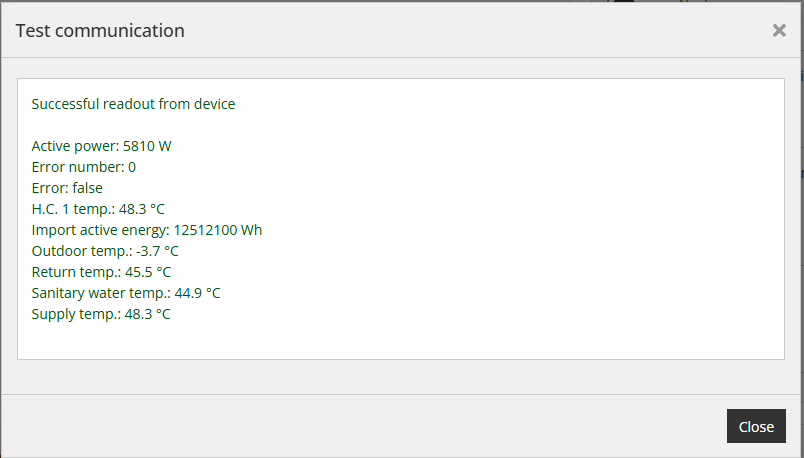

Uspješan odgovor:
Neuspješan odgovor:

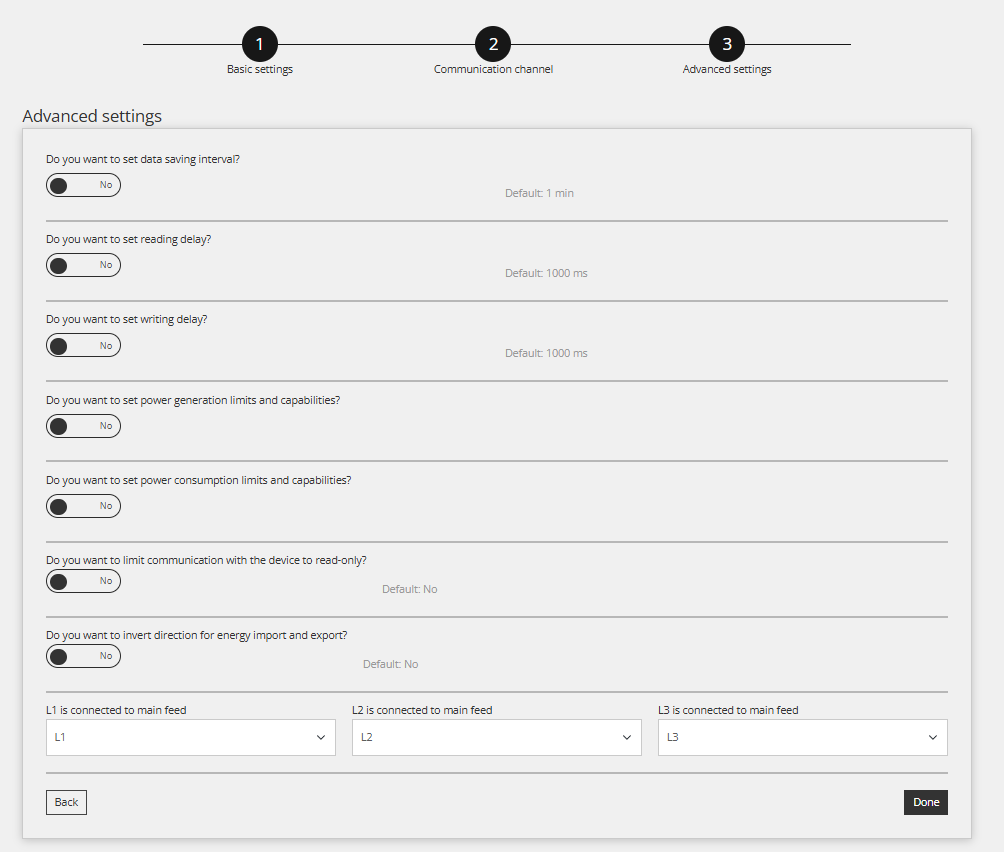

4.5 Napredne postavke
Ovaj se odjeljak koristi ako se moraju zadovoljiti posebne potrebe lokacije. Prema zadanim postavkama ništa se ne mora mijenjati pod Naprednim postavkama.

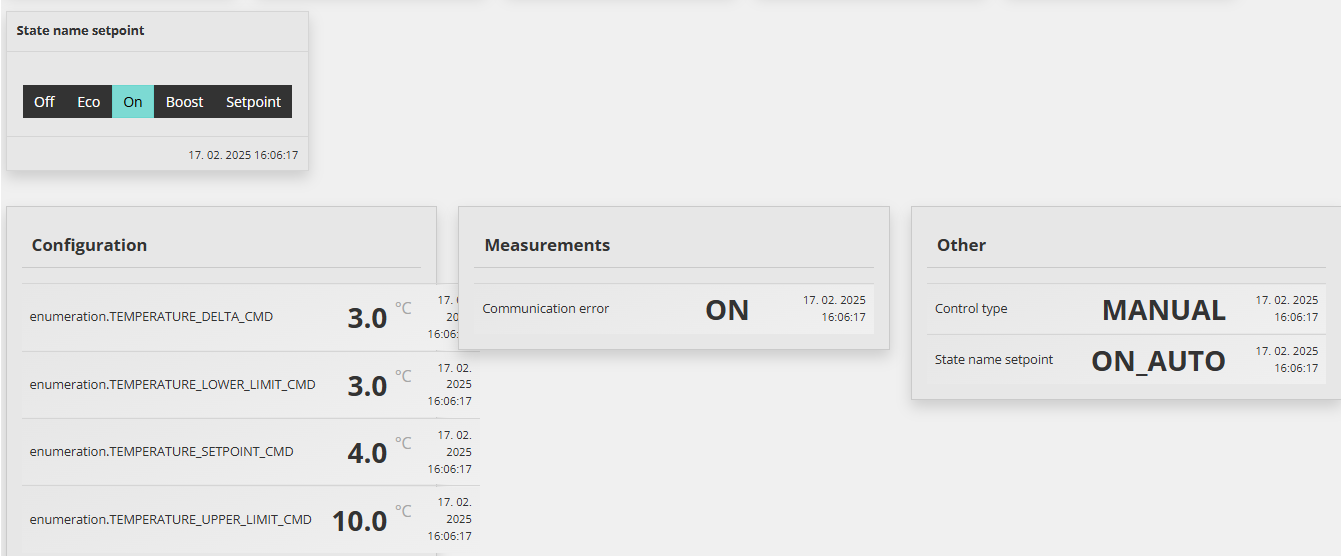

5. Očitavanja s uređaja
Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj (EGO ECP200 BASE)/Zadnje mjerenje'.
Nakon što je uređaj uspješno dodan kroz konfigurator, može se pratiti putem cloud aplikacije Reduxi.
