Kako povezati Sigenergy hibridni pretvarač s Reduxi kontrolerom
Integrirajte Sigenergy hibridni pretvarač s Reduxi Controllerom putem Modbus TCP/IP. Tako dobivate maksimalnu fleksibilnost i smanjenje troškova i potrošnje energije do 30 %.
Tekstualni opis ove slike

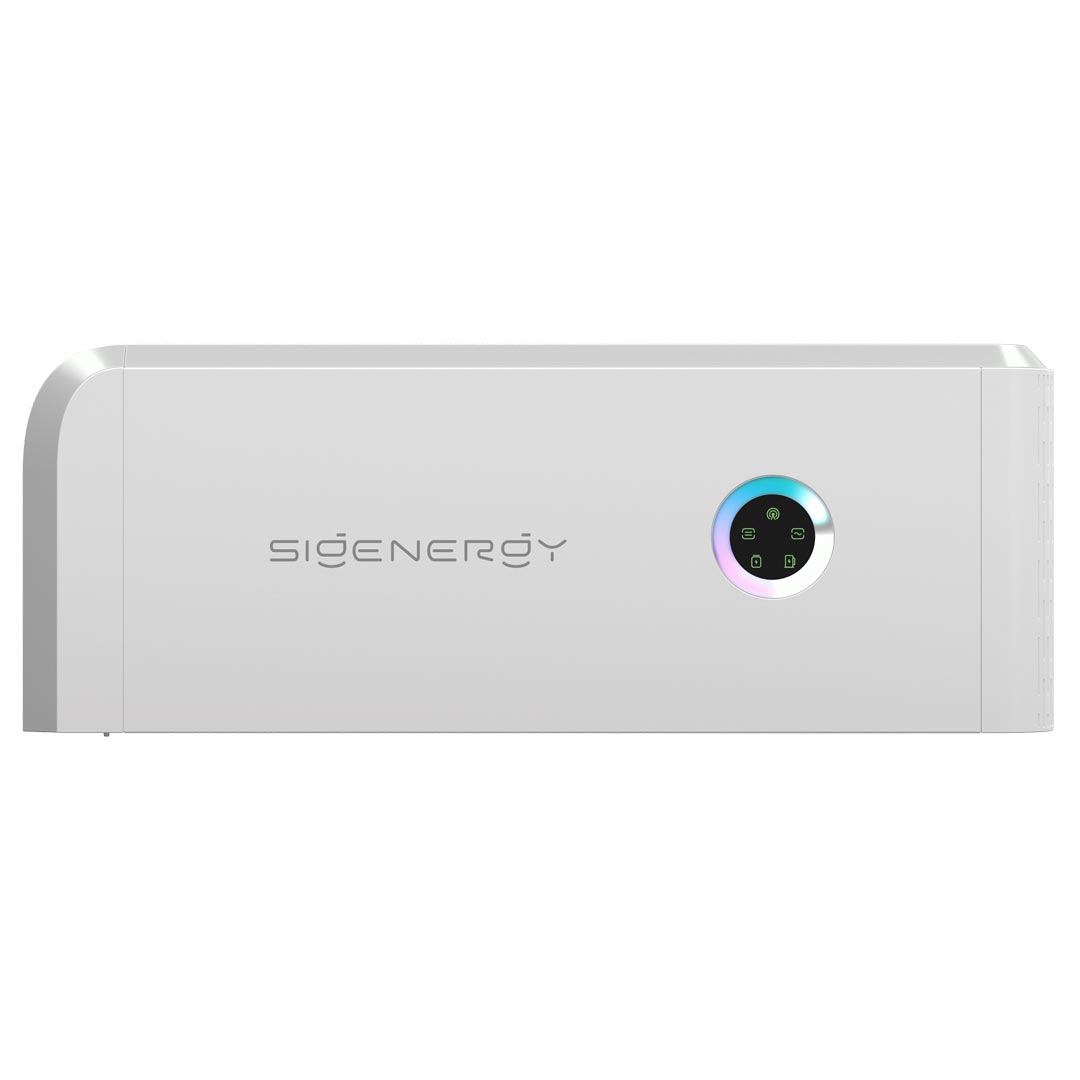

Fotografija ili render bijelog zidnog hibridnog pretvarača na bijeloj pozadini. Kućište je svijetlosivo/bijelo sa zaobljenim kutovima gore lijevo. Riječ 'SIGENERGY' otisnuta je sivo na prednjoj strani lijevo. Desno je okrugli indikator sa šarenim sjajnim prstenom (od plave do ružičaste) oko crnog kruga s četiri mala zelena simbola (simbol Wi-Fi-ja/signala gore te simboli lijevo, desno, dolje lijevo i dolje desno). Donji dio jedinice je gladak bez drugih oznaka.
1 Priprema
1.1 Tehnička dokumentacija
Ovi dokumenti donose dodatne informacije o postavkama Sigenergy hibridnog pretvarača.
- Sigenergy hybrid inverter documentation – Preuzimanje dokumentacije pretvarača (April Ice B2B)
- How to enable Modbus TCP/IP – Sigenergy članak podrške
- Sigenergy Modbus Protocol V2.7 – Sigenergy Modbus protokol, izdanje od 23. 5. 2025.
- Video on YouTube – Video povezan u izvornom članku
1.2 Potrebna oprema
- Reduxi Controller
- Sigenergy hibridni pretvarač, povezan s Reduxi Controllerom
- Pametni telefon s aplikacijom mySigen
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2 Konfiguracija Sigenergy hibridnog pretvarača
2.1 Preuzimanje aplikacije mySigen
Preuzmite aplikaciju mySigen:
- Google Play: mySigen na Google Playu
- Apple App Store: mySigen u trgovini App Store
2.2 Pronalaženje IP adrese pretvarača
Kad imate pristup putem mobilne aplikacije, promijenite postavke tako da Reduxi Controller može pristupiti hibridnom pretvaraču putem Modbus TCP/IP. Slijedite ove korake.
Tekstualni opis ove slike
Snimka zaslona početne stranice aplikacije mySigen na telefonu, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:51, trake signala, ikona Wi-Fi-ja, baterija 57. Gore: ikona izbornika (lijevo), ikona dijeljenja (desno); naziv sustava između njih prekriven je crnom trakom. Ispod je statusna oznaka: 'Normal | On Grid'. Vrijeme: ikona sunca iza oblaka, 7 °C. Gornja očitanja: 0 kW i 10.3 kW. 3D ilustracija kuće sa solarnim panelima na krovu, AC punjačem s automobilom, bijelim pretvaračem i baterijom, s linijama toka energije. Oznake: SOLAR, HOME, 'Available AC CHARGER'; ispod kuće: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Red od pet gumba: Diagnosis, Notice, Mode, Safety, Charger. Kartica 'Today': 0.04 kWh Solar Generate. (skraćeno), € -0.32 Energy Value. Donja navigacija: Home (odabrano, zeleno), Device, Service, Setting. Bijela traka početnog zaslona pri dnu.
Tekstualni opis ove slike
Snimka zaslona stranice Settings u aplikaciji mySigen na telefonu, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:49, trake signala, ikona Wi-Fi-ja, baterija 58. Gore: redak s pločicom avatara 'Ap', naziv prekriven crnom trakom i strelica. Ispod kartica sustava s gumbom izbornika '.', 3D ilustracijom kuće sa solarnim panelima, bijelim pretvaračem i punjačem te tekstualnim blokom prekrivenim crnom trakom. Četiri stavke brzih postavki: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Kartica 'Settings & Tools' s redovima, svaki sa strelicom: About, App Setting, Network Configure, Device Configure. Donja navigacija: Home, Device, Service, Setting; stavka Setting (zelena) označena je plavim pravokutnikom. Bijela traka početnog zaslona pri dnu.
Tekstualni opis ove slike
Snimka zaslona zaslona System Settings u aplikaciji mySigen na telefonu, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:49, trake signala, ikona Wi-Fi-ja, baterija 58. Zaglavlje: strelica natrag i naslov 'System Settings'. Kartica sustava prikazuje 3D ilustraciju kuće sa solarnim panelima, pretvaračem i punjačem, sa zelenom ikonom olovke (uređivanje); naziv sustava i pojedinosti ispod prekriveni su crnom trakom. Odjeljak 'Basic Info': System ID: vrijednost prekrivena; Country/Region: vrijednost prekrivena; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Odjeljak 'More Settings' s redovima, svaki sa strelicom: Connectivity (vrijednost Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Redak Connectivity označen je plavim pravokutnikom (pravokutnik počinje kod naslova 'More Settings'). Bijela traka početnog zaslona pri dnu.
Tekstualni opis ove slike
Snimka zaslona zaslona Connectivity u aplikaciji mySigen na telefonu, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:50, trake signala, ikona Wi-Fi-ja, baterija 58. Zaglavlje: strelica natrag i naslov 'Connectivity'. Prekidač s dvije kartice: System (odabrana) i Device (nije odabrana); kartica Device označena je plavim pravokutnikom i plavom strelicom koja pokazuje na nju prema dolje. Ispod, u isprekidanom okviru: ikona složenog uređaja (baterija/pretvarač), zelena kvačica i ikona mrežnog utikača povezani linijama, s tekstom 'SigenStor is connected to the Network'. Ispod kartica s tri retka, svaki sa strelicom: Ethernet (ikona utikača prekrižena), WLAN (ikona Wi-Fi-ja s x), Cellular (ikona signala s x). Ostatak zaslona je prazna tamna pozadina s bijelom trakom početnog zaslona pri dnu.
Tekstualni opis ove slike
Snimka zaslona telefona u aplikaciji mySigen, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:50, trake signala, ikona Wi-Fi-ja, baterija 58. Zaglavlje: strelica natrag i naslov 'Connectivity'. Prekidač s dvije kartice: System i Device (odabrana Device). Ispod je kartica uređaja s naslovom 'SigenStor' s malom slikom bijelog uređaja, zelenom statusnom točkom i statusom 'Normal'; redak s nazivom/serijskim brojem ispod naslova prekriven je crnom trakom. Kartica navodi tri retka, svaki sa strelicom: Ethernet (zelena ikona utikača), WLAN (siva ikona Wi-Fi-ja s x), Cellular (siva ikona signala s x). Redak Ethernet označen je plavim ovalnim obrubom. Ostatak zaslona ispod kartice je prazna tamna pozadina s bijelom trakom početnog zaslona pri dnu.
Tekstualni opis ove slike
Snimka zaslona zaslona Ethernet u aplikaciji mySigen na telefonu, tamna tema, visoka snimka zaslona telefona. Statusna traka: vrijeme 11:50, trake signala, ikona Wi-Fi-ja, baterija 58. Zaglavlje: strelica natrag, naslov 'Ethernet', 'Save' (zeleno, gore desno). Polja: MAC Address: vrijednost prekrivena crnom trakom. Kartica 'Ethernet' sa statusom 'Connected' (zeleno). Primary DNS: 8.8.8.8 (zasivljeno); Secondary DNS: 208.67.222.222. Prekidač 'Obtain IP address automatically': uključen (zeleno). Zasivljena polja: IP Address: 172.16.40.228, označeno plavim pravokutnikom; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Ispod je prazna tamna pozadina s bijelom trakom početnog zaslona.
2.3 Uključivanje Modbus TCP/IP
Upute za uključivanje Modbus TCP/IP na pretvaraču potražite u Sigenergy članku podrške.
2.4 Postavljanje granice pražnjenja i rezerve za slučaj nestanka struje
Tekstualni opis ove slike
Snimka zaslona zaslona 'System Settings' u aplikaciji mySigen na telefonu, tamna tema. Statusna traka: vrijeme 6:51, 5G signal, baterija 65. Zaglavlje: strelica natrag, naslov 'System Settings', 'Save' (zeleno). Na vrhu je redak s prekidačem odrezan (tekst završava s 'nable'). Odjeljak 'Charge & Discharge' s poljima: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Crveni ručno nacrtani oval zaokružuje polja Discharge Cut-Off SOC (%) i Backup Reserve (%).
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje Sigenergy hibridnog pretvarača u Reduxi
Nakon što povežete Reduxi Controller i Sigenergy hibridni pretvarač, registrirajte pretvarač kao novi uređaj.
4.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 3) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: naziv po Vašem izboru
4.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal između Reduxi Controllera i Sigenergy hibridnog pretvarača. Taj je korak ključan za Modbus TCP/IP komunikaciju. Slika prikazuje postavke komunikacijskog kanala.
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, korak 2 od 2 čarobnjaka za dodavanje uređaja. Koraci napretka: 1 Basic settings, 2 Communication channel (oba ispunjeni crni krugovi). Naslov odjeljka: 'Communication channel and device configuration'. Polja: Connection *: TCP/IP (padajući izbornik); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Gumbi: Back (obrubljen), Test communication (obrubljen), Done (tamno).
4.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Sigenergy hibridni pretvarač i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
4.4 Napredne postavke
Napredne postavke koristite samo ako lokacija ima posebne potrebe. Prema zadanim postavkama ne treba ništa mijenjati.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 3 Advanced settings. Pokazatelj koraka: 1 Basic settings, 2 Communication channel, 3 Advanced settings (svi crni). Naslov: Advanced settings. Svako pitanje ima prekidač, svi postavljeni na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Padajući izbornici: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Gumb: Back.
5 Provjera očitanja
5.1 Last measurements
Nakon što se komunikacija uspostavi, provjerite očitanja pod Devices – Sigenergy Hybrid Inverter – Last measurement u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimka zaslona stranice 'Last measurements' uređaja u Reduxi Configuratoru. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajući izbornik osvježavanja 'Without refreshing' i gumb za osvježavanje. Kartica 'Control type': gumbi Auto (svijetlozeleni) i Manual (tamni, odabran); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrijednosti u nastavku imaju vremensku oznaku 14. 03. 2025 12:49:01 osim ako je drukčije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Omogućavanje upravljanja putem Reduxija
Za naprednu kontrolu Sigenergy hibridnog pretvarača uključite uređaj u optimizacijske načine rada Reduxi sustava. Pod Devices – Sigenergy Hybrid u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga nadzirati i upravljati njime i u aplikaciji Reduxi.
✓ Sažetak
Priprema (točke 1–2): Koristite Sigenergy dokumentaciju. Instalirajte aplikaciju mySigen.
Sigenergy pretvarač (točka 2): Kopirajte IP adresu u aplikaciji mySigen. Uključite Modbus TCP/IP. Postavite Discharge Cut-Off SOC i Backup Reserve kako je prikazano.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje. Dodajte uređaj s tipom Sigenergy Hybrid, zalijepite IP adresu i pokrenite Test communication.
Puštanje u rad (točka 5): Provjerite zadnja mjerenja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li IP adresa iz aplikacije mySigen ispravno unesena. Provjerite je li Modbus TCP/IP uključen na pretvaraču. |
| Neočekivano ponašanje baterije | Provjerite jesu li Discharge Cut-Off SOC (%) i Backup Reserve (%) postavljeni na vrijednosti prikazane u točki 2.4. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
