Pametno iskoristite promjenjive tarife električne energije – uštedite do 30% na troškovima energije s SG-Ready toplinskim pumpama tvrtke Ochsner i Reduxi Gateway.

1. Potrebni koraci za uspostavljanje komunikacije između Reduxi kontrolera i toplinske pumpe Ochsner GMLW Plus

1.1 Aktivacija funkcije SG Ready na toplinskoj pumpi

Aktivaciju i potrebno ažuriranje firmvera izvršit će OCHSNER servisni tehničar.

Za dogovor termina kontaktirajte OCHSNER korisničku službu:

https://www.ochsner.com/en/contact/

1.2 Potrebne komponente za spajanje Reduxi kontrolera na toplinsku pumpu Ochsner GMLW Plus.

Za uspostavljanje veze između Reduxi kontrolera i toplinske pumpe Ochsner GMLW Plus, dva

potrebne su komponente:

1. Reduxi kontroler
2. Reduxi Gateway uređaj s 3x (30:1A) strujna senzora (CT)

Reduxi Gateway uređaj mora se prvo dodati (spojiti) na Reduxi kontroler za upravljanje/puštanje u pogon načina rada toplinske pumpe. Veza se može uspostaviti bežično (WLAN) ili žičano putem UTP kabela (LAN). Više o vezi možete pronaći na vezi Gatewaya s kontrolerom. Reduxi Gateway uređaj također uključuje 3x(30:1A) strujna senzora (transformatora) koji se koriste za mjerenje električne struje (tj. snage) za svaku fazu toplinske pumpe. Dodatno, dva relejna izlaza koriste se za generiranje signala za SG-ready kontakte, utječući na načine rada toplinske pumpe.

2. Spajanje Reduxi kontrolera i Gateway uređaja na lokalnu mrežu

Simbolička slika cijele veze od Reduxi kontrolera do toplinske pumpe prikazana je u nastavku:

Za dodatne informacije o spajanju Reduxi Gateway uređaja, slijedite poveznicu: Kako konfigurirati Reduxi Gatway.

3. Spajanje releja Reduxi gateway uređaja na SG-ready kontakte toplinske pumpe

Za fizičko spajanje releja Reduxi Gateway uređaja na SG-ready kontakte (zvane EVU) na toplinskoj pumpi, bitno je utvrditi točne lokacije SG-ready kontakata na pločici toplinske pumpe.

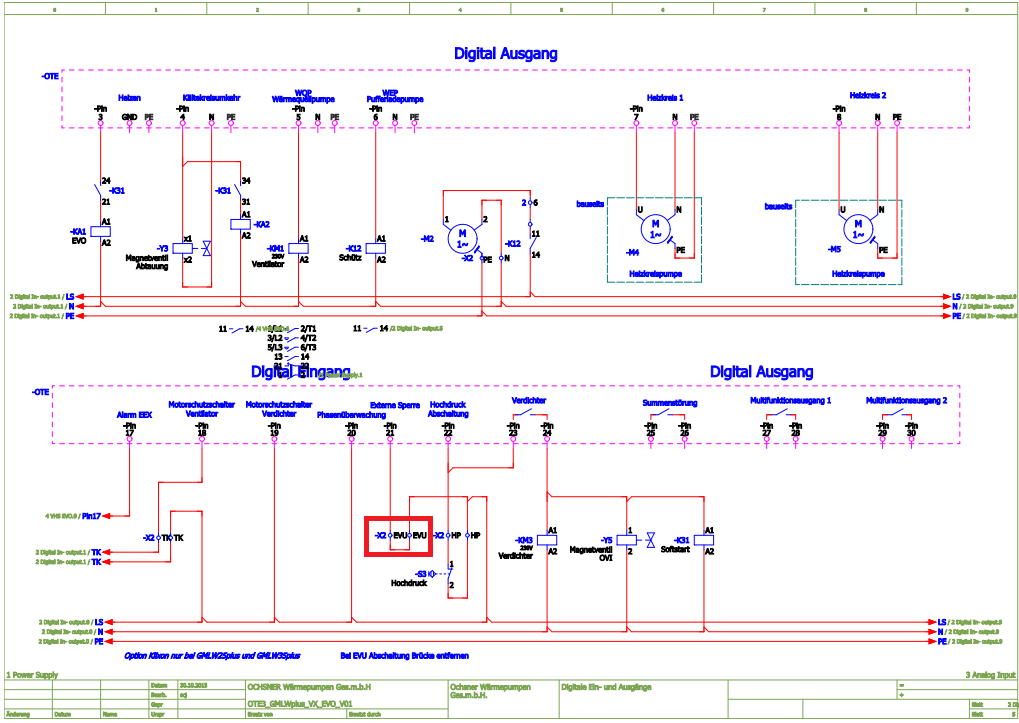

Slika ispod prikazuje lokacije SG-ready kontakata na pločici toplinske pumpe Ochsner GMLW Plus.  Druga slika prikazuje veze od releja do SG-ready kontakata.

SG-ready (EVU) kontakti na pločici HP-a:

Važno je da uklonite kabelski most između SG-ready (EVU) kontakata!

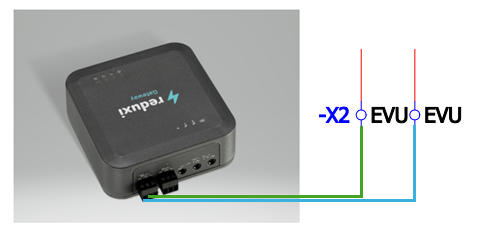

Veza od Reduxi gateway uređaja do SG-ready kontakata na HP-u:

NC kontakt prvog releja Reduxi gateway uređaja --> na kontakt 1 na konektoru X2; Plava žica

COM kontakt prvog releja Reduxi gateway uređaja --> na kontakt 2 na konektoru X2; Zelena žica

Napomena: Reduxi Gateway uređaj omogućuje korištenje relejnih izlaza kao trajno zatvorenih, "Normalno zatvoreno - NC" ili otvorenih "Normalno otvoreno - NO".

4. Reduxi Gateway uređaj kao mjerač sa strujnim senzorima

Strujni senzori (CT) uključeni u Reduxi Gateway komplet moraju biti spojeni na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici ispod.

Strujni senzor pokriva pojedinačnu faznu žicu (L1, L2, L3) toplinske pumpe, slika ispod:

5. Dodavanje toplinske pumpe kao novog uređaja u Reduxi konfiguratoru

Da biste dodali novu toplinsku pumpu kao uređaj ili uredili postojeću, slijedite ove korake, detaljno opisane u pojedinačnim točkama u nastavku.

5.1 Dodavanje uređaja

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite gumb Dodaj uređaj.

5.2 Odaberite uređaj koji želite dodati

U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: HVAC,
• Vrsta: Reduxi mjerač
• Naziv: Navedite naziv uređaja, na primjer: Ochsner GMLW Plus

5.3 Komunikacijski kanal

Prvi dio postavljanja komunikacijskog kanala namijenjen je povezivanju između Reduxi Gateway uređaja i Reduxi kontrolera. Ispunite polja kao što je prikazano na slici ispod (automatski popunjeno).

Drugi dio komunikacijskog kanala namijenjen je postavkama strujnog senzora Reduxi Gateway uređaja, gdje odabiremo "Automatsko otkrivanje s gatewaya" za sve strujne senzore.

Treći dio komunikacijskog kanala posvećen je definiranju signala iz releja Redux gateway uređaja.

Tablica za načine rada:

 napomena NO znači normalno otvoren :

Način rada UKLJUČENO (Normalan rad), prvi relej je zatvoren (NC).

Način rada ISKLJUČENO (HP stop), prvi relej je otvoren (NO)

Potpuna konfiguracija signala releja u konfiguraciji Reduxi:

5.5 Ispitivanje komunikacije

Ispitivanje komunikacije provodi se pomoću gumba "Test komunikacije", koji se nalazi s donje desne strane nakon svih polja parametara komunikacijskog kanala.

Ispitivanje komunikacije može vratiti dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Napredne postavke

Napredna postavka je proizvoljna i ovisi o specifičnim potrebama lokacije na kojoj je instaliran Reduxi kontroler. Nakon dovršetka svih naprednih postavki, pritisnite gumb "Gotovo" s donje desne strane.

5.7 Zadnja mjerenja

Nakon uspješnog uspostavljanja komunikacije s novo dodanim uređajem, njegove se vrijednosti mogu provjeriti pod Uređaji - Ochsner GLMW Plus toplinska pumpa u Reduxi konfiguratoru kao dodatni test.

Za napredno upravljanje toplinskom pumpom, integrirajte uređaj u strategiju sustava Reduxi. Pod Uređaji - Ochsner GLMW Plus u Reduxi konfiguratoru, vrsta upravljanja mora biti postavljena na AUTO kako bi naredbe za strategiju utjecale na toplinsku pumpu.

Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cijenu i dinamičke tarife, slijedite upute o tome kako definirati strategiju na ovoj poveznici: Strategije za Reduxi kontroler.

Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se također može pregledati i kontrolirati putem aplikacije Reduxi.
