Kako povezati Bluesun BSC-125kW bateriju (BESS) s Reduxi kontrolerom
Povežite baterijski sustav za pohranu energije Bluesun BSC-125KW-261KWH s Reduxi Controllerom.
Tekstualni opis ove slike

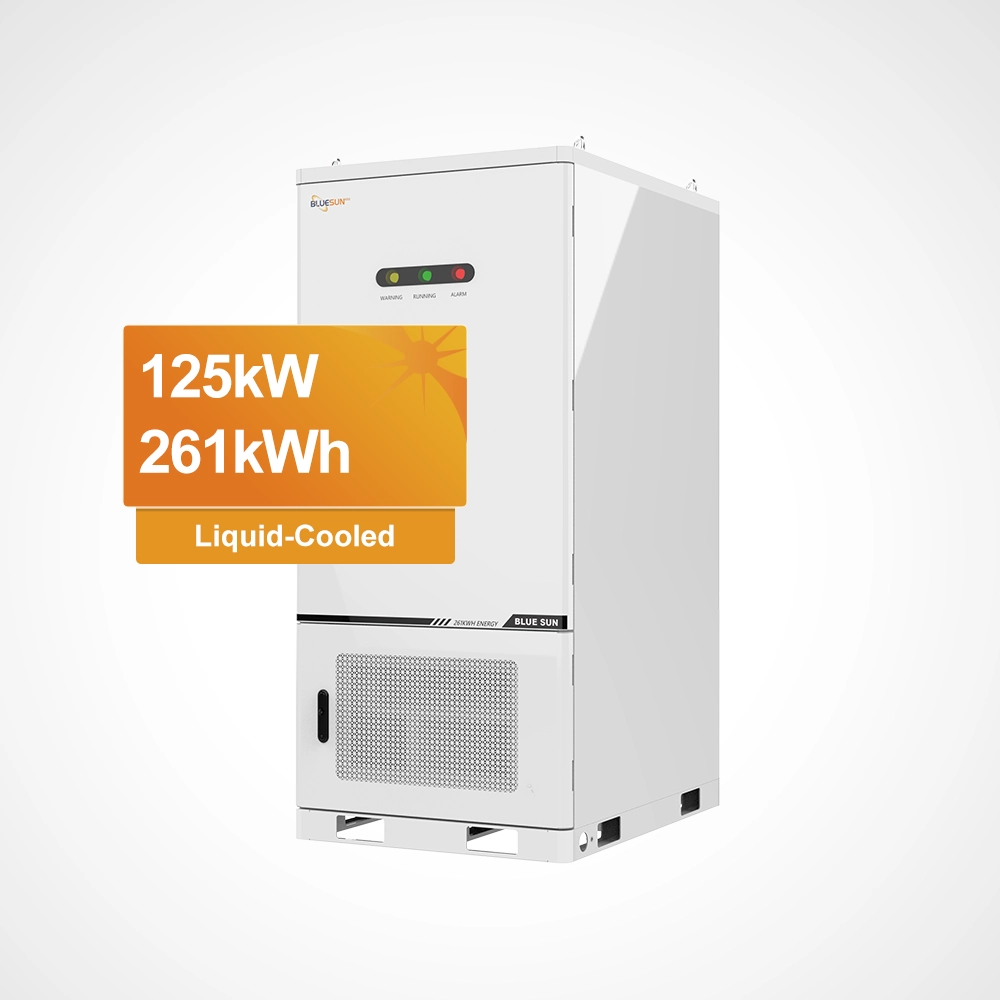

Fotografija proizvoda: bijeli vanjski ormar za baterijsku pohranu energije na svijetloj pozadini. Ormar je visok sa zaobljenom bijelom bočnom pločom, tri okrugle indikatorske lampice pri vrhu (žuta, zelena, crvena) s malim tekstom ispod njih i malim logotipom gore lijevo. Siva ventilacijska rešetka i vrata s ručkom nalaze se na donjem dijelu prednje strane, a 'BLUE SUN' je otisnut dolje desno na prednjoj strani. Narančasta naljepnica lijevo glasi '125kW 261kWh', a u manjoj traci ispod nje 'Liquid-Cooled'.
1 Tehnička dokumentacija
Bluesun BSC-125KW-261KWH je baterijski sustav za pohranu energije (BESS) s tekućinskim hlađenjem za komercijalnu i industrijsku primjenu. Podaci u nastavku potječu iz Bluesunova tehničkog lista.
Dokumenti proizvođača:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – tehnički list (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – stranica proizvoda (web, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i online)
- Bluesun BSC-125KW-261KWH, pušten u rad
- Veza između sustava i Reduxi Controllera (vidi točku 3)
- Karta Modbus registara sustava od Bluesuna
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
Baterijski sustav za pohranu energije mora podržavati Modbus komunikaciju s potpunom kartom registara radi nadzora i upravljanja. Zahtjevi su navedeni u Integration requirements for battery energy storage system (BESS).
Prema tehničkom listu, svaki rack sadrži baterijske module i pretvarač od 125 kW. Sustav za komunikaciju s baterijom koristi CAN. Udaljeni pristup podacima ide putem Wi-Fi-ja, 4G, 5G ili LAN-a preko Bluesun ESS Clouda. EMS nudi načine rada peak shaving, vlastita potrošnja i UPS.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja u Reduxi
Najprije otvorite Configurator, vidi točku 4. Uređaj se dodaje čarobnjakom u dva koraka.
5.1 Osnovne postavke
Bluesun BSC-125kW. Označite strategije u kojima uređaj treba sudjelovati, zatim kliknite Next.5.2 Postavke komunikacije
Drugi korak postavlja Modbus komunikaciju između Reduxi Controllera i sustava. Unesite vrstu veze, adresu i Modbus unit ID onako kako su postavljeni na sustavu.
5.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Bluesun BSC-125kW i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
U Configuratoru otvorite Devices → your Bluesun device → Last measurements. Vrijednosti pokazuju komunicira li sustav ispravno.
6.2 Ponašanje upravljanja
Za upravljanje putem Reduxi strategija otvorite Devices i svoj Bluesun uređaj u Reduxi Configuratoru i postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.
Za smanjenje troškova energije uz dinamične cijene i tarife definirajte strategiju kako je opisano u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–2): Provjerite tehnički list. Nabavite kartu Modbus registara od Bluesuna i pripremite opremu.
Bluesun BSC-125KW-261KWH (točka 3): Povežite sustav s Reduxi Controllerom. Sustav mora podržavati Modbus.
Dodavanje u Reduxi (točke 4–5): Otvorite Configurator, dodajte uređaj, unesite postavke komunikacije, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 6): Provjerite posljednja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite vrstu veze, adresu i Modbus unit ID prema postavkama na sustavu. Kontroler i sustav moraju biti dostupni jedan drugome. |
| Tip Bluesun sustava ne može se odabrati | Mogu se odabrati samo tipovi s popisa podržanih uređaja (List of supported devices). Sustav mora podržavati Modbus (vidi Integration requirements for BESS). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
