Nadzirite energiju i troškove: pratite potrošnju bilo kada i bilo gdje pomoću analizatora snage Nemo i Reduxi.
1. Povežite Reduxi kontroler s uređajem Nemo 96 HDLe
1.1 Potrebne komponente za povezivanje Reduxi kontrolera s analizatorom snage Nemo 96 HDLe
Za uspostavljanje veze između Reduxi kontrolera i analizatora snage Nemo 96 HDLE potrebne su sljedeće komponente:
- Analizator snage Nemo 96 HDLE
- Modbus RS485 priključni kabel
1.2 Veza između Reduxi kontrolera i analizatora snage

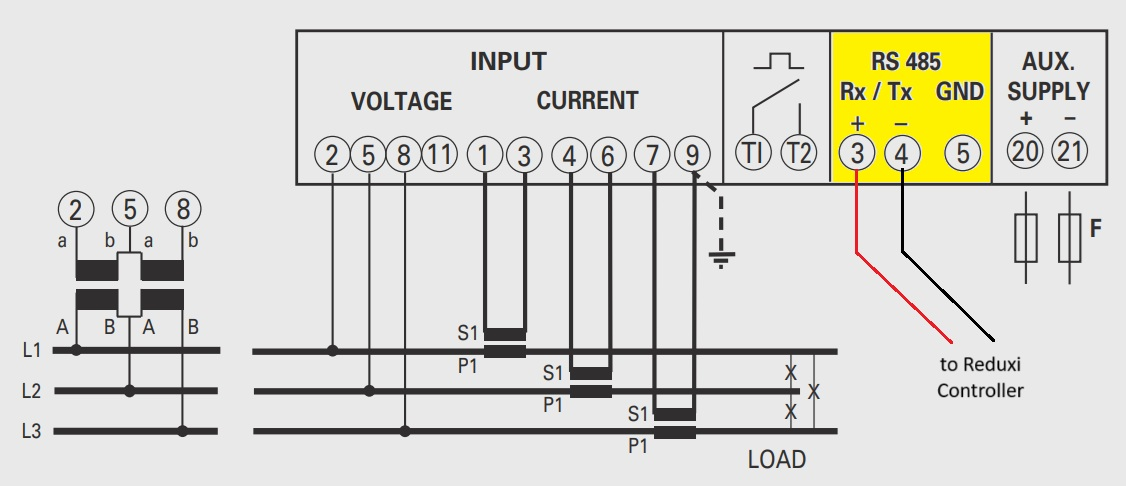

Sljedeća slika prikazuje shematski prikaz veze između Reduxi kontrolera i analizatora snage Nemo. Provedite Modbus vezu od priključaka na Reduxi kontroleru (priključak 1 - A + B) do priključka na uređaju Nemo 96 HDLe (RS 485 + i -). Spojite priključak A na + i priključak B na - :
Sljedeća slika prikazuje priključnu točku na uređaju Nemo 96 HDLe:
Za više informacija o uređaju ili načinu na koji radi, posjetite početnu stranicu proizvođača https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Dodajte uređaj u Reduxi Configurator
Prvo se možete prijaviti u Reduxi Configurator pomoću Reduxi Configurator putem preglednika.
2.1 Kliknite Dodaj uređaj
2.2 Unesite osnovne postavke
Možete sami odabrati naziv uređaja.
2.3 Odaberite komunikacijski kanal i unesite konfiguraciju uređaja.
Preporučujemo da nakon toga testirate komunikaciju.
Postoje dva moguća ishoda:
2.3.1 Uspjeh - ovdje ne treba ništa više raditi
2.3.2 Neuspjeh - provjerite svoj unos i pokušajte ponovo.
2.4 Unesite naprednu konfiguraciju (izborno)
Nakon što završite sve postavke, pritisnite gumb "Gotovo" s donje desne strane.
