Kako povezati GoodWe hibridne pretvarače (Dongle, Bluetooth, WiFi, LAN) s Reduxi kontrolerom
Povežite svoj GoodWe hibridni pretvarač s Reduxi Controllerom putem Modbus TCP. Radi s WiFi/LAN Kit 1.0 i 2.0 putem LAN-a ili WiFi-ja.
Tekstualni opis ove slike

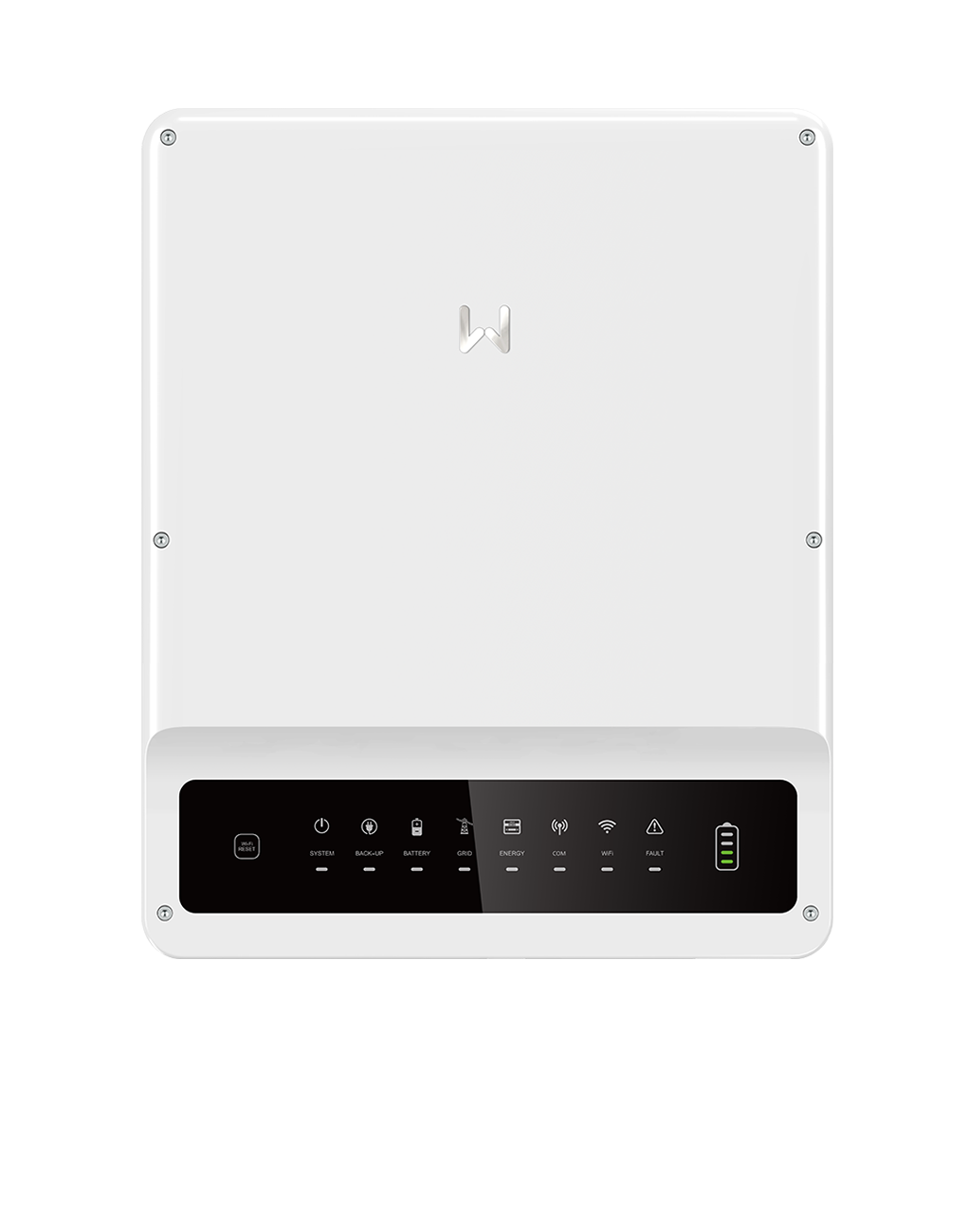

Fotografija proizvoda: bijeli zidni hibridni pretvarač na bijeloj pozadini, pogled sprijeda. Zaobljeno pravokutno bijelo kućište sa svijetlosivim logotipom 'W' u sredini gornjeg dijela i vijcima u kutovima. Donji dio ima crnu staklenu ploču sa zaslonom, redom statusnih ikona s sitnim oznakama ispod i ikonom razine baterije sa zelenim crticama desno. Mali okrugli gumb nalazi se lijevo od ploče.
- Tehnička dokumentacija
- Potrebna oprema
- Odabir veze i uključivanje Modbus TCP-a
- Konfiguracija WiFi/LAN Kita pomoću aplikacije SolarGo
- Postavljanje statičke IP adrese pomoću aplikacije SEMS+ Classic
- Ažuriranje firmvera i provjera mreže (ako je potrebno)
- Prijava u Reduxi web sučelje
- Dodavanje GoodWe pretvarača u Reduxi Controller
- Provjera očitanja
- Sažetak
- Česti problemi
- Povezani članci
1 Tehnička dokumentacija
GoodWe dokumenti za komunikacijski modul i podržane uređaje:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Stranica proizvoda komunikacijskog modula s tehničkim listom i korisničkim priručnikom.
- Compatibility list of GoodWe inverters and IoT products – Pokazuje koji pretvarač radi s kojim komunikacijskim modulom i firmverom.
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- GoodWe hibridni pretvarač
- GoodWe WiFi/LAN Kit 1.0 ili WiFi/LAN Kit 2.0 (komunikacijski dongle)
- Reduxi Controller
- Ethernet kabel između pretvarača i vašeg usmjernika ili switcha
- Pametni telefon s Bluetoothom i aplikacijom SolarGo ili SEMS+ Classic (vidi točku 4 i točku 5)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Odabir veze i uključivanje Modbus TCP-a
Modbus TCP komunikacija s Reduxijem ovisi o dongleu i o tome kako je pretvarač povezan s internetom. Pronađite svoj slučaj:
| Dongle i veza | Modbus TCP | Sljedeći korak |
|---|---|---|
| WiFi/LAN Kit 1.0 putem LAN-a | Uključuje se automatski | Postavite statičku IP adresu pomoću aplikacije SEMS+ Classic (točka 5) |
| WiFi/LAN Kit 1.0 putem WiFi-ja | Uključite ga pomoću aplikacije SolarGo | Konfigurirajte dongle pomoću aplikacije SolarGo (točka 4) |
| WiFi/LAN Kit 2.0 putem LAN-a | Uključuje se automatski | Provjerite serijski broj (točka 3.5) |
| WiFi/LAN Kit 2.0 putem WiFi-ja | Aktivacija putem GoodWe After-Sale Supporta | Pošaljite e-poruku (točka 3.4), zatim provjerite serijski broj (točka 3.5) |
3.1 WiFi/LAN Kit 1.0 putem LAN-a
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 1.0 dongla na bijeloj pozadini. To je visok zaobljeni crni modul s utikačem na vrhu, malim tamnim prozorom zaslona u sredini te logotipom i simbolom mreže (LAN) otisnutima ispod. Dvije indikatorske lampice nalaze se pri dnu: plava lijevo i zelena desno, svaka s malim otisnutim simbolom.
Pretvarač je s internetom povezan pomoću WiFi/LAN Kit 1.0 putem LAN-a. Modbus TCP uključuje se automatski sa sljedećim postavkama:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nastavite s točkom 5, Set the static IP with the SEMS+ Classic app.
3.2 WiFi/LAN Kit 1.0 putem WiFi-ja
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 1.0 dongla na bijeloj pozadini. To je visok zaobljeni crni modul s utikačem na vrhu, malim tamnim prozorom zaslona u sredini te logotipom i simbolom mreže (LAN) otisnutima ispod. Dvije indikatorske lampice nalaze se pri dnu: plava lijevo i zelena desno, svaka s malim otisnutim simbolom.
Pretvarač je s internetom povezan pomoću WiFi/LAN Kit 1.0 putem WiFi-ja. Modbus TCP morate uključiti pomoću aplikacije SolarGo.
Nastavite s točkom 4, Configure the WiFi/LAN Kit with the SolarGo app.
3.3 WiFi/LAN Kit 2.0 putem LAN-a
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 2.0 dongla na bijeloj pozadini. Crvena dijagonalna traka na vrhu nosi natpis NEW. Dongle ima utikač pri dnu, mali tamni prozor zaslona u gornjem dijelu te logotip i simbol mreže ispod njega. Dvije male indikatorske lampice vide se pri donjem dijelu, jedna plava i jedna zeleno-žuta.
Pretvarač je s internetom povezan pomoću WiFi/LAN Kit 2.0 putem LAN-a. Modbus TCP uključuje se automatski sa sljedećim postavkama:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nastavite s točkom 3.5, Serial number of the WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 putem WiFi-ja
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 2.0 dongla na bijeloj pozadini. Crvena dijagonalna traka na vrhu nosi natpis NEW. Dongle ima utikač pri dnu, mali tamni prozor zaslona u gornjem dijelu te logotip i simbol mreže ispod njega. Dvije male indikatorske lampice vide se pri donjem dijelu, jedna plava i jedna zeleno-žuta.
Pretvarač je s internetom povezan pomoću WiFi/LAN Kit 2.0 putem WiFi-ja. Modbus TCP mora aktivirati GoodWe After-Sale Support. Pošaljite e-poruku na service.se@goodwe.com:
- Predmet: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Serijski broj pretvarača
- Serijski broj dongla
Nakon što GoodWe aktivira Modbus TCP, nastavite s točkom 3.5.
3.5 Serijski broj uređaja WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 postoji kao standardna verzija i kao verzija s kibernetičkom sigurnošću. Provjerite serijski broj na dongleu:
- Serijski broj počinje s
72000: standardna verzija. - Serijski broj počinje sa
72100: verzija s kibernetičkom sigurnošću. Na pretvaraču morate provesti dodatne postavke. Slijedite korake u točki 4.
72000…
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit dongla na svijetlosivoj podlozi. Bijela naljepnica na njemu prikazuje tekst WiFi Kit-20, crtični kod i serijski broj 72000WFA23500051. Utikač se nalazi na lijevom kraju dongla.
4 Konfiguracija WiFi/LAN Kita pomoću aplikacije SolarGo
4.1 Preuzimanje i instalacija aplikacije SolarGo (ako je potrebno)
Tekstualni opis ove slike
Slika od dva dijela na bijeloj pozadini. Gore: crna oznaka s tekstom Download on the App Store i logotipom Apple. Ispod nje: crno-bijeli QR kod. Prema opisu, QR kod vodi na aplikaciju SolarGo u trgovini App Store.
Tekstualni opis ove slike
Crna oznaka 'GET IT ON Google Play' s trokutastim logotipom Google Playa i ispod nje crno-bijeli QR kod za preuzimanje aplikacije SolarGo.
4.2 Povezivanje s pretvaračem putem Bluetootha
Provjerite je li pretvarač uključen te rade li pretvarač i komunikacijski modul ispravno.
Tekstualni opis ove slike
Tri snimke zaslona telefona jedna uz drugu, zaslon Device List aplikacije SolarGo, s numeriranim plavim oznakama i crvenim obrubima. Zaglavlje svake: 'Device List' s ikonom oblaka, ikonom pomoći i ikonom izbornika; kartice Bluetooth (odabrana) i WLAN. Snimka 1: kartica Bluetooth označena je crvenim obrubom (oznaka 1); prazno stanje s ilustracijom uređaja i tekstom 'No Device'; gumb 'Search Device' označen je crvenim obrubom (oznaka 2); poveznica 'Not Found >'. Snimka 2: popis pronađenih uređaja sa strelicom uz svaki, nazivi: CCM-4050KNAC248G0001 (s ikonom 'Parallel'), WLA-5012KNAG24BL0005 (označen crvenim obrubom, oznaka 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; gumb 'Search Device'; poveznica 'Not Found >'. Snimka 3 (zasivljena pozadina): popis s CCM-23000EZL21B50020 i CCM-53000SSA238GS019 te iPhoneov dijalog 'Bluetooth Pairing Request' s tekstom da se uređaj želi upariti s vašim iPhoneom i gumbima Cancel i Pair (Pair označen crvenim obrubom, oznaka 4).
1234. Ako je lozinka već promijenjena, upotrijebite lozinku koju ste odabrali. Podsjetnik za promjenu lozinke pojavljuje se samo kad je potrebno. Promijenite lozinku ako to još niste učinili.Tekstualni opis ove slike
Kompozit zaslona aplikacije SolarGo s crvenim obrubima, numeriranim plavim oznakama od 5 do 8 i crvenim strelicama koje pokazuju redoslijed. Oznaka 5 (gore lijevo): dijalog za prijavu nad zasivljenim popisom uređaja s dvije ikone uloga, Owner i Installer (odabran Installer), praznim poljem za lozinku s ikonom oka (vrijednost nije prikazana), označenim potvrdnim okvirom 'Remember Password' i gumbom 'Login'. Crvena strelica prema dolje do oznake 6: dijalog 'Reminder' s tekstom 'To keep your account secure, you must change your password now.' i poveznicom 'I am aware of that'. Crvena strelica prema dolje do oznake 7: dijalog 'Change Password' s dva prazna polja za lozinku s ikonama oka, napomenom 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' i gumbom 'YES'. Crvena strelica udesno do oznake 8 (desno): zaslon 'Device List' s karticama Bluetooth (odabrana) i WLAN, popisom uređaja (CCM-, WLA-.) i istim dijalogom za prijavu kao kod oznake 5 (Owner/Installer, prazno polje za lozinku, označen 'Remember Password', 'Login'); pri dnu gumb 'Search Device' i poveznica 'Not Found >'.
Tekstualni opis ove slike
Snimka zaslona glavne stranice aplikacije SolarGo na telefonu. Zaglavlje: strelica natrag i broj uređaja koji počinje s 9015. Statusna oznaka: 'Status:Normal (On-Grid)'. Dijagram tijeka energije, 'Unit:kW': ikona solarnog panela s vrijednošću toka 13.25 prema ikoni kuće s 13.25; ikona baterije 100 % s vrijednošću 0.00; ikona dalekovodnog stupa mreže s vrijednošću 0.00. Informacijske pločice: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Donja navigacija: Home (odabrano, plavo), Parameters, Settings.
4.3 Uključivanje i konfiguracija Modbus TCP-a
Postavke Modbus TCP-a ovise o dongleu. Najprije provjerite serijski broj (vidi točku 3, točka 3.5).
Standardni dongle: serijski broj počinje s 72000
Tekstualni opis ove slike
Tri zaslona telefona jedan uz drugi iz aplikacije SolarGo, povezana crvenim linijama i strelicama. Zaslon 1, Settings: Communication Settings (crveni okvir), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; donje kartice Home, Parameters, Settings (Settings označen crvenim okvirom). Zaslon 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 u crvenom okviru, strelica od Communication Settings do njega). Zaslon 3, RS485 (naslov u crvenom okviru): Modbus TCP sa zelenim prekidačem uključenim (crveni okvir); COM Address: 0 s plavim gumbom za potvrdu i blijedom napomenom o rasponu; Baud Rate: padajući izbornik, prazan.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Dongle s kibernetičkom sigurnošću: serijski broj počinje sa 72100
Tekstualni opis ove slike
Tri snimke zaslona aplikacije SolarGo jedna uz drugu, povezane crvenim strelicama. Lijevo, popis 'Settings': Communication Settings (crveni obrub), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; donja navigacija Home, Parameters, Settings (crveni obrub). Sredina, popis 'Communication Settings': Privacy & Security (crveni obrub), WLAN/LAN, 4G, RS485. Desno, stranica 'Privacy & Security' s tri odjeljka. Odjeljak Bluetooth: prekidač 'Bluetooth Stays On' (isključen) s tekstom: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Odjeljak WLAN: prekidač 'WLAN Control' (isključen) s tekstom: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Odjeljak Modbus TCP: prekidač 'Modbus TCP' (isključen), označen crvenim pravokutnikom, s tekstom 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Postavljanje statičke IP adrese
Postavite IP adresu pretvarača. Preporučujemo fiksnu (statičku) IP adresu.
Tekstualni opis ove slike
Tri zaslona telefona jedan uz drugi iz aplikacije SolarGo, povezana crvenim strelicama. Zaslon 1, Settings: stavke Communication Settings (crveni okvir, istaknuto), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; donje kartice Home, Parameters, Settings (Settings označen crvenim okvirom). Zaslon 2, Communication Settings: Privacy & Security, WLAN/LAN (crveni okvir, istaknuto), 4G, RS485. Zaslon 3, WLAN/LAN s poveznicom Save gore desno: Encryption Type: WPA2/WPA; Password: polje, vrijednost nije prikazana; crveni okvir oko DHCP-a sa zelenim prekidačem koji se čini uključen i napomenom: If you need to set a specific IP address, you can manually enter it after turning off DHCP; zatim IP Address, Subnet Mask, Gateway Address, DNS Server. Ispod okvira: LAN: Not Connected i plava poveznica: Restore factory communication settings.
5 Postavljanje statičke IP adrese pomoću aplikacije SEMS+ Classic
5.1 Preuzimanje i instalacija aplikacije SEMS+ Classic (ako je potrebno)
Tekstualni opis ove slike
Slika od dva dijela na bijeloj pozadini. Gore: crna oznaka s tekstom Download on the App Store i logotipom Apple. Ispod nje: crno-bijeli QR kod s tankim svijetlosivim obrubom. Prema opisu, QR kod vodi na aplikaciju SEMS+ Classic u trgovini App Store.
Tekstualni opis ove slike
Slika od dva dijela na bijeloj pozadini. Gore: crna oznaka s tekstom GET IT ON Google Play i šarenim trokutastim logotipom Google Playa. Ispod nje: crno-bijeli QR kod. Prema opisu, QR kod vodi na aplikaciju SEMS+ Classic na Google Playu.
5.2 Povezivanje s pretvaračem putem Bluetootha i postavljanje IP adrese
Provjerite je li pretvarač uključen te rade li pretvarač i komunikacijski modul ispravno.
Tekstualni opis ove slike
Tri snimke zaslona telefona jedna uz drugu iz aplikacije SEMS+ (GoodWe), s crvenim ovalima i brojevima 1, 2 i 3. Snimka 1 (vrijeme 14:49): početni zaslon s bannerom 'Test' koji prikazuje bijeli pretvarač; odjeljak 'Services' s pločicama Warranty, Report Center, GoodWe News, Announcements; odjeljak 'Tools' s pločicom 'Network Link' zaokruženom crveno i označenom s 1; odjeljak 'Help'. Snimka 2 (vrijeme 14:47): naslov 'Network Link' s karticama Bluetooth (odabrana) i WLAN te popisom uređaja: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (zaokružen crveno i označen s 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Snimka 3 (vrijeme 14:47): upit za uparivanje s 'Cancel' gore desno, dvije ikone User (odabrano) i Installer, polje za unos lozinke s rezerviranim tekstom 'Please enter a password' i ikonom oka te potvrdni okvir 'Remember Password' (nije označen); područje polja zaokruženo je crveno i označeno s 3. Ispod njega tekst napomene kaže da, ako ste zaboravili lozinku, pritisnete i držite Bluetooth gumb na uređaju kako biste vratili zadanu lozinku (zadana vrijednost prikazana je na slici i ovdje je izostavljena) ili Contact Us.
1234. Ako je lozinka već promijenjena, upotrijebite lozinku koju ste odabrali. Podsjetnik se pojavljuje samo kad je potrebno. Promijenite lozinku ako to još niste učinili. Aktivirajte Remember Password i nastavite.Tekstualni opis ove slike
Snimka zaslona stranice 'Network Link' aplikacije SEMS+ na telefonu, uokvirena crvenim pravokutnikom s crvenim brojem 4. Statusna traka: vrijeme 14:47, ikona utišavanja, signal, Wi-Fi, baterija 64. Zaglavlje: strelica natrag, naslov 'Network Link' i Bluetooth ikona (plava) desno. Tri retka popisa, svaki sa strelicom: Privacy & Security, WLAN/LAN, Login Password Change. Ostatak stranice je prazan svijetloplav, s crnom trakom početnog zaslona na dnu.
Tekstualni opis ove slike
Dvije snimke zaslona telefona jedna uz drugu iz aplikacije SEMS+, zaslon WLAN/LAN, s crvenim obrubima i crvenim oznakama 5, 6 i 7. Lijevi zaslon: LAN: Not Connected; WLAN: uključeno (prekidač); Name: naziv Wi-Fi mreže (H3C_2D63E5); Encryption Method: WPA2; Password: polje sa strelicom padajućeg izbornika, vrijednost nije prikazana. Crveni okvir 5 označava DHCP Automatic Obtain, prekidač uključen, s napomenom da za zadavanje određene IP adrese isključite DHCP Automatic Obtain i koristite Manual Setting. Crveni okvir 6 označava polja IP Address, Subnet Mask, Gateway Address i DNS Server, sa zasivljenim vrijednostima. Ispod njih je gumb WLAN Detection i napomena: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Desni zaslon: isti zaslon zatamnjen, sa skočnim prozorom WLAN Detection (crveni okvir 7) i poveznicom Cancel. Skočni prozor prikazuje tri ikone (pretvarač, usmjernik, oblak) povezane plavim kvačicama i tekst: Network configuration successful.
6 Ažuriranje firmvera i provjera mreže (ako je potrebno)
6.1 Ažuriranje firmvera pretvarača
Ako imate problema, ažurirajte firmver pretvarača na najnoviju verziju.
Tekstualni opis ove slike
Dvije snimke zaslona telefona jedna uz drugu iz aplikacije SolarGo/SEMS+, povezane crvenom strelicom. Lijevo, popis 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (crveni obrub; crvena strelica počinje ovdje), Change Login Password; svaka stavka sa strelicom. Donja navigacija: Home, Parameters, Settings (crveni obrub, odabrano). Desno, stranica 'Firmware Information' sa strelicom natrag: DSP FW Version; ARM FW Version; Communication Module FW Version. Tekst 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Plava poveznica 'Check For Update' s crvenim isprekidanim obrubom.
6.2 Konfiguracija mreže
Povežite pretvarač s internetom Ethernet kabelom. Samo tako pretvarač može komunicirati s Reduxi Controllerom putem Modbus TCP.
Modbus TCP: dodirnite Settings, zatim Privacy & Security i uključite Modbus TCP. Zatim postavite:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statička IP adresa: dodirnite Settings, zatim WLAN/LAN. Ako je prekidač DHCP uključen, isključite ga i ručno unesite podatke koji odgovaraju vašoj mreži. Preporučujemo fiksnu (statičku) IP adresu. Zapišite IP adresu za poslije. Zasloni su isti kao u točki 4, točke 4.3 i 4.4.
7 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
8 Dodavanje GoodWe pretvarača u Reduxi Controller
Povežite Reduxi Controller i hibridni pretvarač putem Etherneta. Zatim registrirajte pretvarač kao novi uređaj (GoodWe hibridni pretvarač).
8.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 7) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (sa znakom minus) navodi: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Na dnu je gumb Add device sa znakom plus, označen crvenim pravokutnikom.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, korak 1 od 2 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan, crn), 2 Communication channel (sivo). Obrazac s naslovom Basic settings: Device type (obavezno): Hybrid inverter; Type (obavezno): GoodWe Energy Storage Inverters HV; Name (obavezno): GoodWe Energy Storage Inverters HV. Gumbi: Back (lijevo), Next (desno, tamno).
Pritisnite Next.
8.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za Modbus TCP. On povezuje Reduxi Controller s GoodWe hibridnim pretvaračem. Unesite IP adresu pretvarača koju ste prethodno postavili (vidi točku 4, točka 4.4, ili točku 5).
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | Statička IP adresa koju ste postavili na izmjenjivaču |
| Port | 502 |
| Modbus unit ID | Zadano 247 (kako je prikazano u Configuratoru) |
| Control mode | Zadano EMS (kako je prikazano u Configuratoru) |
Tekstualni opis ove slike
Snimka zaslona obrasca postavki komunikacije u Reduxi Configuratoru za GoodWe hibridni pretvarač. Polja: Connection (obavezno): TCP/IP; IP (obavezno): prazno; Port (obavezno): 502; Modbus unit ID (obavezno): 247; Control mode (obavezno): EMS, s napomenom ispod: Select control mode of inverter. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno, tamno).
8.3 Testiranje komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava GoodWe hibridni pretvarač i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Primjer uspješnog očitavanja:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira s naslovom Test communication (zatvaranje x gore desno) sa zelenim tekstom. Sadržaj: Successful readout from device. Vrijednosti: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Dodatni parametri: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Tamni gumb dolje desno: Close.
9 Provjera očitanja
9.1 Posljednja mjerenja
Očitanja provjerite pod Devices – GoodWe Hybrid Inverter – Last measurements u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, stranica 'Last measurements' uređaja 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Lijeva bočna traka: logotip 'reduxi Configurator'; odjeljak Devices sa stavkama 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktivno), MasterTherm, Reduxi Meter; zatim 'Optimization modes' (znak plus) i 'Utility Rate Plan'. Gore: traka puta 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zelena ikona veze i natpis 'New patch available. Click here to apply.' s križićem za zatvaranje. Kartice: Last measurements (aktivna), Analyze, Archive; padajući izbornik osvježavanja 'Each second'. Pločica 'Control type': gumbi Auto (svijetlozelen, odabran) i Manual (tamno); vremenska oznaka 07. 05. 2025 12:17:41. Kartica Battery (vremenske oznake 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (odrezano pri dnu slike). Kartica PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Kartica Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Nakon što se uređaj doda u Configurator, možete ga nadzirati i u Reduxi cloud aplikaciji.
9.2 Uključivanje upravljanja putem Reduxija
Za upravljanje putem Reduxija postavite control type na AUTO pod Devices – GoodWe Hybrid Inverter u Reduxi Configuratoru. Tek tada naredbe strategije utječu na pretvarač.
Da biste smanjili troškove energije uz dinamične cijene i dinamične tarife, definirajte strategiju prema opisu u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–3): Provjerite dokumente i opremu. Odaberite svoj dongle i vezu te uključite Modbus TCP (točka 3).
GoodWe pretvarač (točke 4–6): Konfigurirajte dongle pomoću SolarGoa ili postavite statičku IP adresu pomoću SEMS+ Classic. Zapišite IP adresu. Po potrebi ažurirajte firmver.
Dodavanje u Reduxi (točke 7–8): Prijavite se u Reduxi web sučelje. Dodajte uređaj kao Hybrid inverter, tip GoodWe Energy Storage Inverters HV. Unesite IP adresu i port 502. Pokrenite Test communication, zatim kliknite Done.
Puštanje u rad (točka 9): Provjerite posljednja mjerenja. Postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite IP adresu pretvarača, port 502 i je li Modbus TCP uključen. Provjerite je li pretvarač povezan putem Etherneta i nalazi li se u istoj mreži kao kontroler. |
| Modbus TCP nije dostupan s WiFi/LAN Kit 2.0 putem WiFi-ja | Mora ga aktivirati GoodWe After-Sale Support. Pošaljite e-poruku opisanu u točki 3.4. |
| Serijski broj dongla počinje sa 72100 | Uključite Modbus TCP pod Settings – Privacy & Security (točka 4.3). |
| IP adresa pretvarača se mijenja | Isključite DHCP i postavite statičku IP adresu (točka 4.4 ili točka 5.2). |
| Problemi s komunikacijom ne prestaju | Ažurirajte firmver pretvarača (točka 6.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
