Povežite GoodWe hibridne pretvarače s Reduxi kontrolerom (Dongle, Bluetooth, WiFi, LAN)

Ažurirano



Logo robne marke.jpg





1. Konfiguracija GoodWe hibridnog pretvarača

Za omogućavanje komunikacije s Reduxijem putem Modbus TCP protokola, imate nekoliko opcija

1.1 WiFi/LAN ključ 1.0 putem LAN:

WiFi/LAN komplet 1.0



U ovom slučaju, Modbus TCP je automatski omogućen sa sljedećim postavkama:

  • ID uređaja: 1
  • Priključak: 502
  • Brzina prijenosa: 9600

Nastavite na korak 4. Postavite statičku IP adresu pomoću Sems+ Classic aplikacije



1.2 Ako je pretvarač spojen na Internet putem WiFi/LAN adaptera 1.0 preko WiFi:

WiFi/LAN Kit 1.0

U tom slučaju, Modbus TCP mora biti omogućen putem SolarGo

Molimo prijeđite na korak 3. Konfiguracija WiFi/LAN adaptera 1.0



1.3 Ako je pretvarač spojen na Internet putem WiFi/LAN adaptera 2.0 preko LAN:

WiFi/LAN Kit 2.0

U tom slučaju, Modbus TCP je automatski omogućen sa sljedećim postavkama:

  • ID uređaja: 1
  • Priključak: 502
  • Brzina prijenosa: 9600

Molimo prijeđite na korak 2. Provjera serijskog broja WiFi/LAN adaptera 2.0



1.4 Ako je pretvarač spojen na Internet putem WiFi/LAN adaptera 2.0 preko WiFi:

WiFi/LAN Kit 2.0

U tom slučaju, Modbus TCP mora biti aktiviran od strane GoodWe podrške nakon prodaje.

Da biste to učinili, pošaljite e-poruku na: service.se@goodwe.com

  • Predmet: Omogućite MODBUS TCP za WLAN/LAN 2.0 dongle
  • Uključite sljedeće informacije u e-poštu:
    1. Serijski broj pretvarača:
    2. Serijski broj donglea:

Nakon što je Modbus TCP aktiviran, nastavite sa sljedećim korakom

2. Serijski broj WiFi/LAN adaptera 2.0

2.1 Kada koristite ovaj adapter, morate provjeriti je li to uobičajeni adapter ili adapter s verzijom kibernetičke sigurnosti.

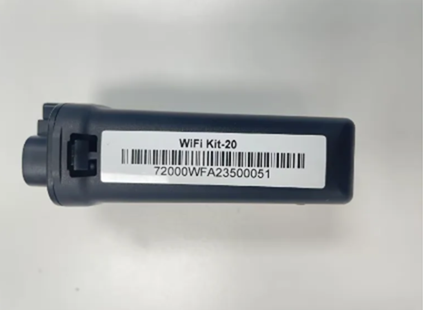

Ako serijski broj počinje s 72000, to je obična verzija, kao što možete vidjeti na slici ispod:

Ako serijski broj počinje s 72100, to je verzija s kibernetičkom sigurnošću i morat ćete napraviti dodatne postavke na pretvaraču. Da biste to učinili, samo slijedite sljedeće korake.

3. Konfiguracija WiFi/LAN adaptera 1.0 s aplikacijom SolarGo

3.1 Preuzmite i instalirajte solarGo aplikaciju (ako je potrebno)

3.2 Povežite se s pretvaračem putem Bluetootha

Provjerite je li pretvarač uključen, te da li pretvarač i komunikacijski modul
rade ispravno.

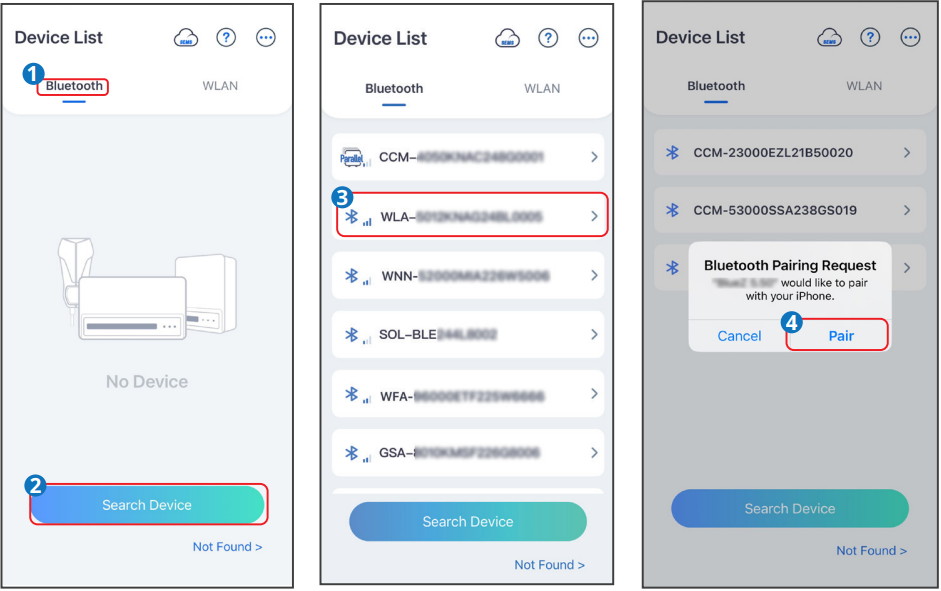

  1. Kartica Bluetoothna početnoj stranici SolarGo.
  2. Kartica Popis uređaja za osvježavanje web-mjesta.
  3. Pronađite uređaj prema serijskom broju pretvarača. Dodirnite naziv uređaja za prijavu.

  4. Kada se prvi put povežete s pretvaračem putem Bluetootha, pojavit će se upit za uparivanje. Dodirnite Uparivanje za nastavak.

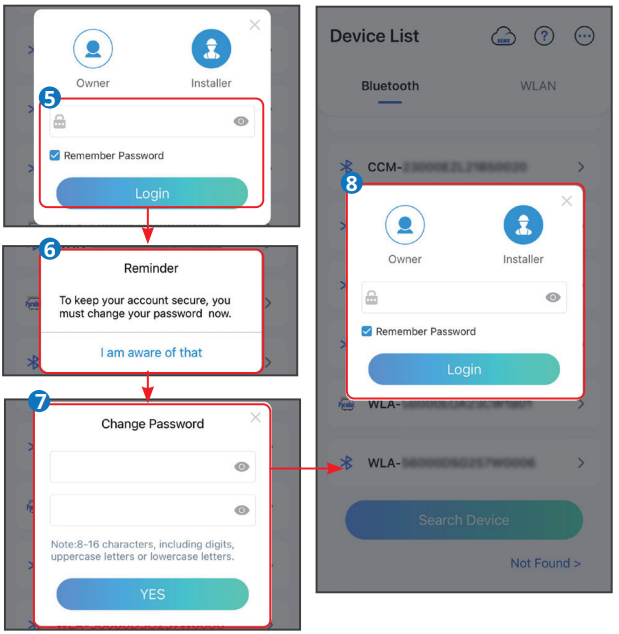

  5. Prijavite se kao Vlasnik ili Instalater. Početna lozinka: 1234. Ako je lozinka već promijenjena, upotrijebite umjesto toga lozinku koju ste odabrali.
    (izborno) Podsjetnik za promjenu lozinke pojavljuje se samo kada je to potrebno.
    (izborno) Promijenite lozinku ako to već niste učinili.
  6. aktivirajte funkciju "Zapamti lozinku" i omogućite Bluetooth ostaje uključen na sljedećoj stranici.

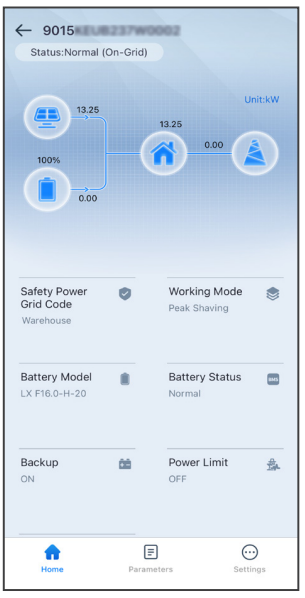

  7. Ako je sve uneseno ispravno, sada ćete biti na glavnoj stranici aplikacije Solargo, gdje možete vidjeti podatke svog pretvarača.

3.3 Aktivirajte i konfigurirajte Modbus TCP

Sada morate prilagoditi postavke Modbus TCP-a. Ove ovise o dongleu koji koristite.

3.3.1 Uobičajeni adapter - serijski broj počinje s 72000:

  1. Dodirnite Postavke na dnu glavne stranice

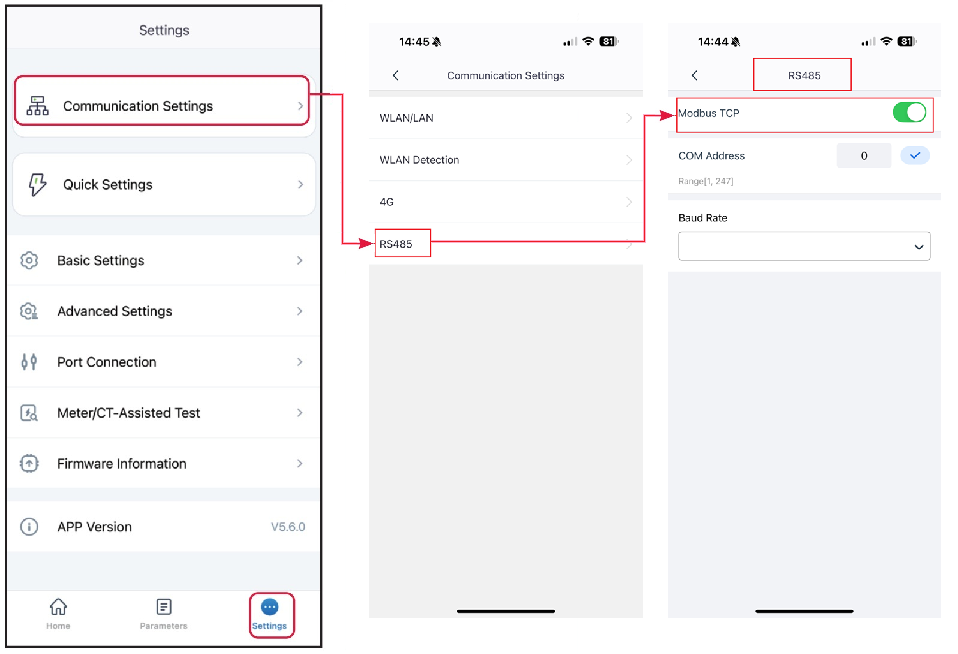

  2. Kartica Postavke komunikacije
  3. Kartica RS485
  4. Omogućite Modbus TCP
  5. Jednom kada je Modbus TCP omogućen, adresu, ID uređaja i brzinu prijenosa potrebno je postaviti. Molimo unesite sljedeće vrijednosti:
    ID uređaja: 1
    Port: 502
    Brzina prijenosa: 9600

3.3.2 Adapter za kibernetičku sigurnost - serijski broj počinje sa 72100:

  1. Dodirnite Postavke na dnu glavne stranice

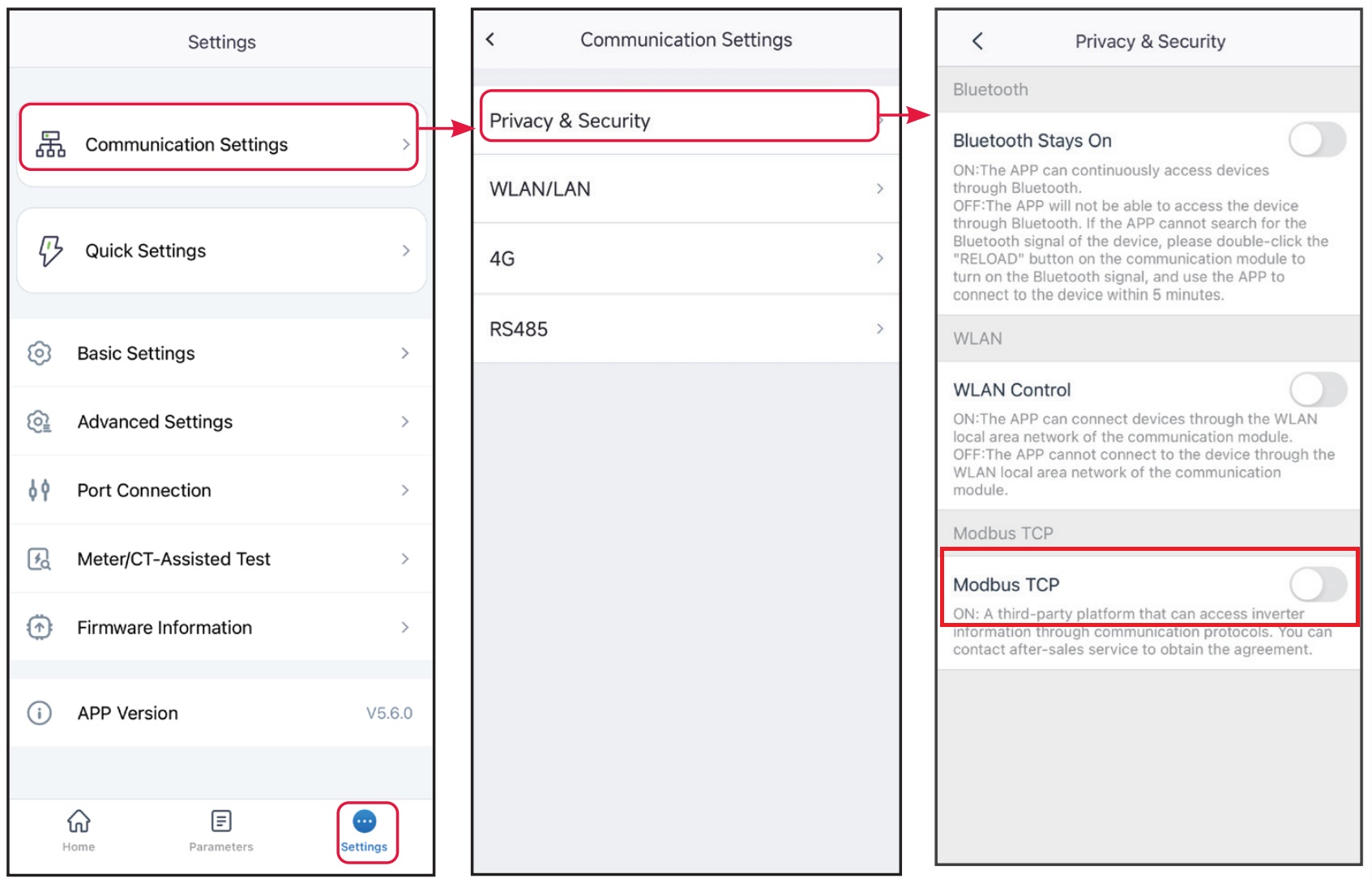

  2. Dodirnite Privatnost i sigurnost
  3. Omogućite Modbus TCP

  4. Jednom kada je Modbus TCP omogućen, adresu, ID uređaja i brzinu prijenosa potrebno je postaviti. Molimo unesite sljedeće vrijednosti:
    ID uređaja: 1
    Port: 502
    Brzina prijenosa: 9600

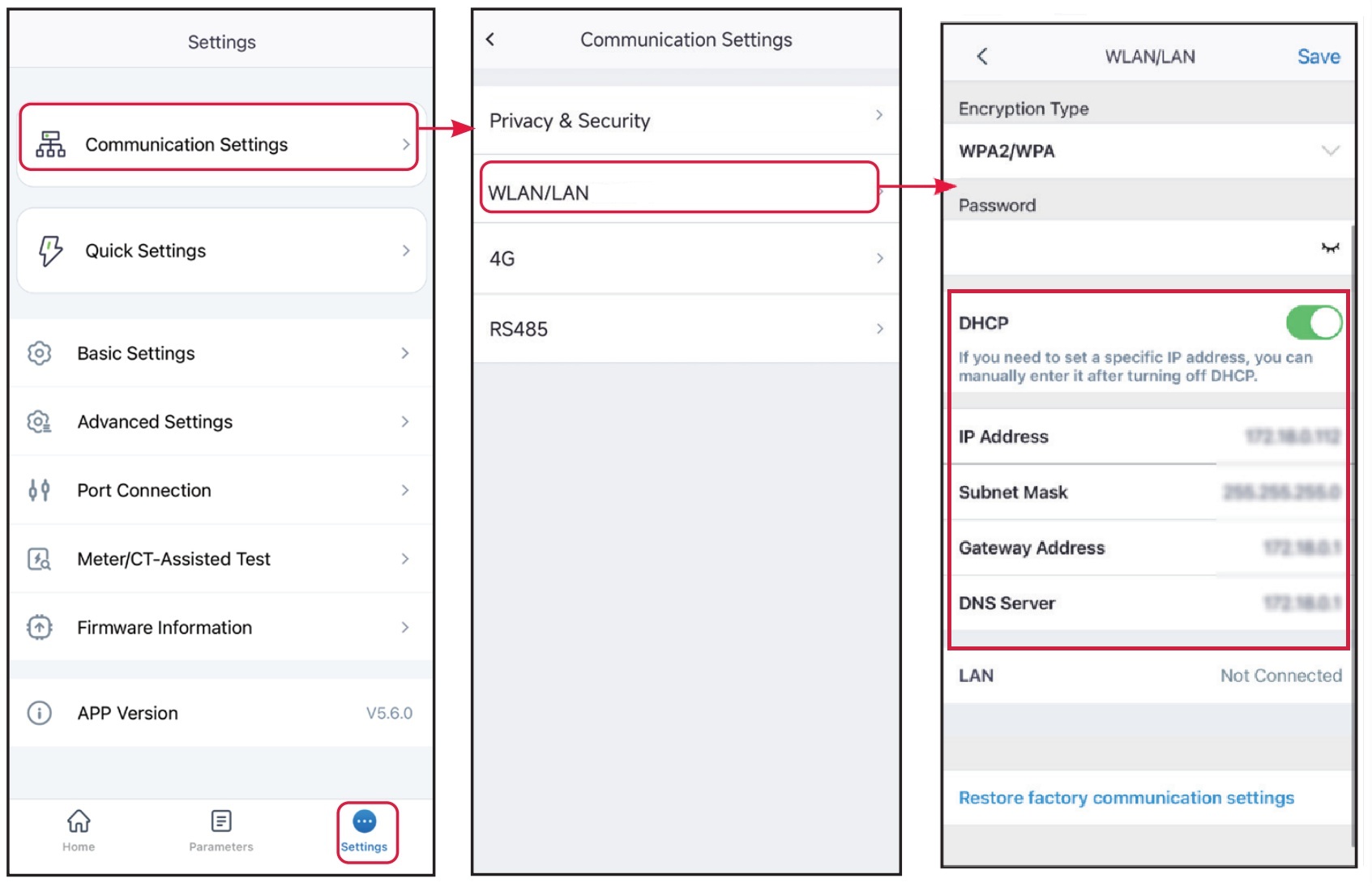

3.4 Postavite statičku IP adresu

Zatim se mora postaviti IP adresa. Preporučujemo korištenje fiksne (statičke) IP adrese.

  1. Dodirnite Postavke na dnu glavne stranice
  2. Dodirnite WLAN/LAN
  3. Ako je DHCP prekidač omogućen, molimo onemogućite ga i ručno unesite podatke prikladne za vašu mrežu.
    Napomena: zapišite IP adresu za kasnije.

Ovo dovršava konfiguraciju vašeg pretvarača i sada možete nastaviti s dodavanjem uređaja u Reduxi kontroler pod Korak 6. Dodajte GoodWe pretvarač Reduxi kontroleru



4. Postavite statičku IP adresu pomoću aplikacije Sems+ Classic

4.1 Preuzmite i instalirajte aplikaciju Sems+ Classic (ako je potrebno)





4.2 Povežite se s pretvaračem putem Bluetootha

Provjerite je li pretvarač uključen, te da li pretvarač i komunikacijski modul
rade ispravno.

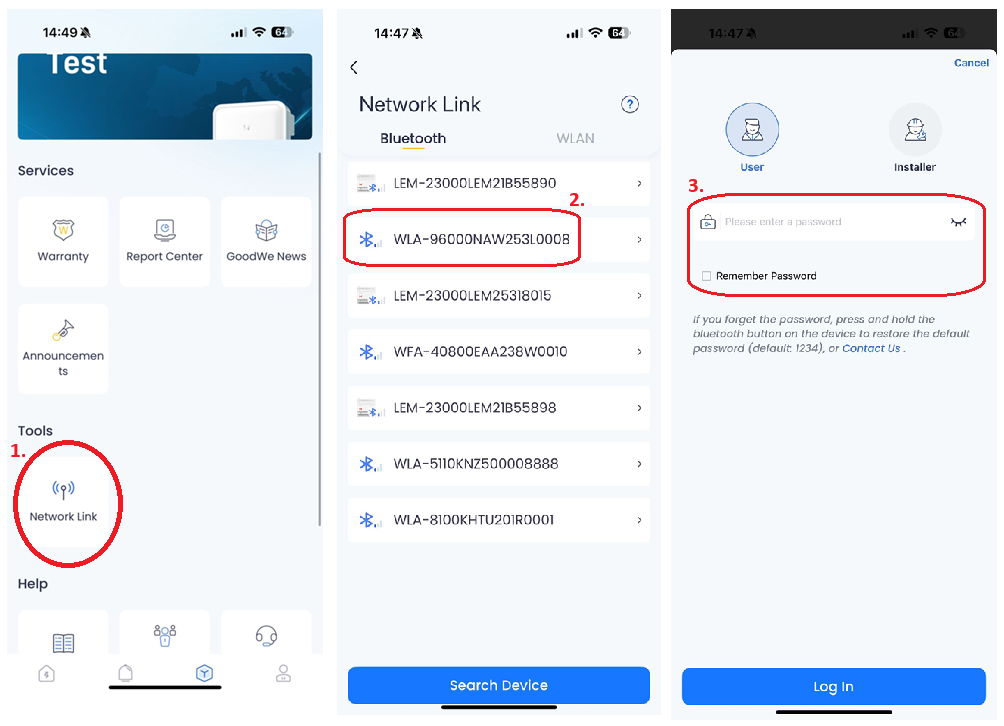

  1. Kartica Mrežna veza na početnoj stranici aplikacije Sems+.
  2. Pronađite uređaj prema serijskom broju pretvarača. Dodirnite naziv uređaja za prijavu.
    Kada se prvi put povežete s pretvaračem putem Bluetootha, pojavit će se upit za uparivanje. Dodirnite Uparivanje za nastavak.



  3. Prijavite se kao Vlasnik ili Instalater. Početna lozinka: 1234. Ako je lozinka već promijenjena, upotrijebite lozinku koju ste odabrali umjesto toga.
    (izborno) Podsjetnik se pojavljuje samo kada je potrebno.
    (izborno) Promijenite lozinku ako to već niste učinili.
    aktivirajte funkciju "Zapamti lozinku" i nastavite.

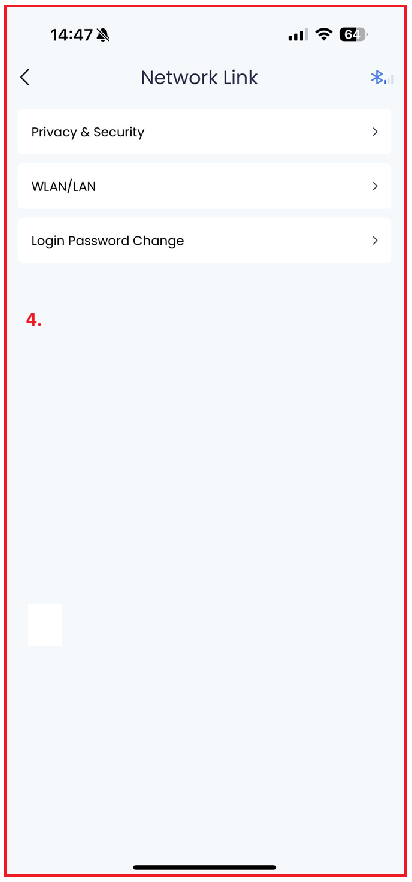

  4. Ako je sve uneseno ispravno, sada ćete biti na stranici Mrežne veze, kao što možete vidjeti na slici ispod:

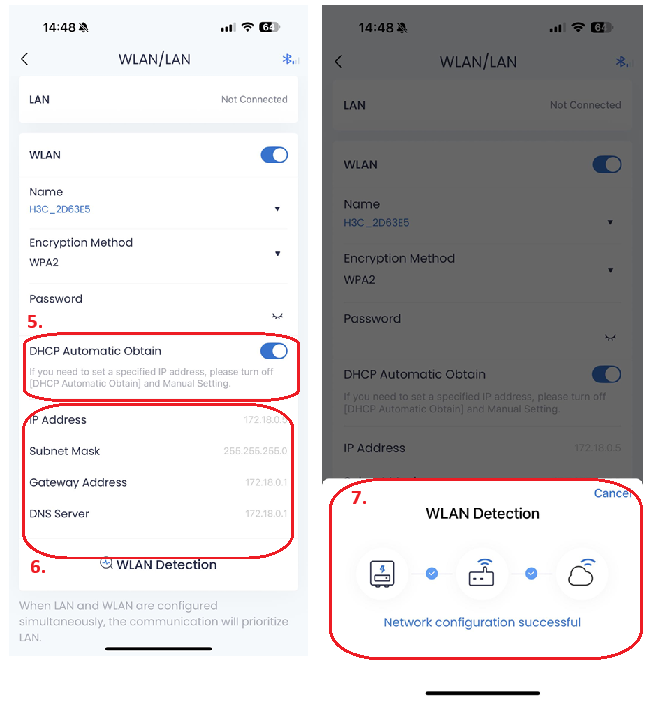

  5. Sada morate postaviti IP s "DHCP" na "Statički" za to isključite gumb DHCP automatsko dobivanje.
  6. Sada možete prilagoditi IP postavke pretvarača kako bi odgovarale vašoj mreži. Zapišite postavke za kasnije!
    Nakon toga pritisnite WLAN Detection.




  7. Ako je sve ispravno konfigurirano, primit ćete poruku o uspjehu. Ako primite poruku o pogrešci, provjerite svoje unose.



Ovo dovršava konfiguraciju vašeg pretvarača i sada možete nastaviti s dodavanjem uređaja u Reduxi kontroler pod Korak 6. Dodaj GoodWe pretvarač u Reduxi kontroler

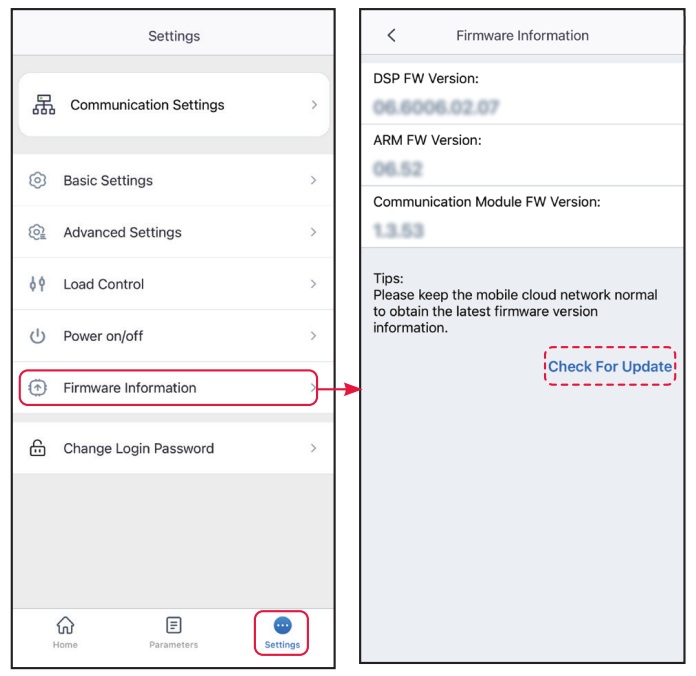

5. Izvršite ažuriranje firmvera (ako je potrebno)

U slučaju bilo kakvih problema, ažurirajte firmver pretvarača na najnoviju verziju.

  1. Dodirnite Postavke na dnu glavne stranice
  2. Dodirnite Informacije o firmveru
  3. Odaberite Provjeri ažuriranja

  4. Ako je dostupna nova verzija, nadogradite je prema uputama.

5.1 Konfiguracija mreže

Provjerite je li pretvarač spojen na internet putem Ethernet kabela. Samo tada pretvarač može komunicirati s Reduxi kontrolerom putem Modbus TCP-a.



5.1.1 Aktivirajte i konfigurirajte Modbus TCP

  1. Dodirnite Postavke na dnu glavne stranice
  2. Kartica Privatnost i sigurnost
  3. Omogućite Modbus TCP
  4. Jednom kada je Modbus TCP omogućen, adresu, ID uređaja i brzinu prijenosa potrebno je postaviti. Molimo unesite sljedeće vrijednosti:
    ID uređaja: 1
    Port: 502
    Brzina prijenosa: 9600

5.1.2 Postavljanje statičke IP adrese

Zatim se mora postaviti IP adresa. Preporučujemo korištenje fiksne (statičke) IP adrese.

  1. Dodirnite Postavke na dnu glavne stranice
  2. Kartica WLAN/LAN
  3. Ako je DHCP prekidač omogućen, molimo onemogućite ga i ručno unesite podatke prikladne za vašu mrežu.
    Napomena: zapišite IP adresu za kasnije.

Time je dovršena konfiguracija vašeg pretvarača i sada možete nastaviti s dodavanjem uređaja u Reduxi Controller.

6. Dodajte GoodWe pretvarač u Reduxi Controller

Nakon povezivanja Reduxija i hibridnog pretvarača putem Etherneta, možete ga registrirati kao novi uređaj (GoodWe hibridni pretvarač).



6.1 Dodaj uređaj

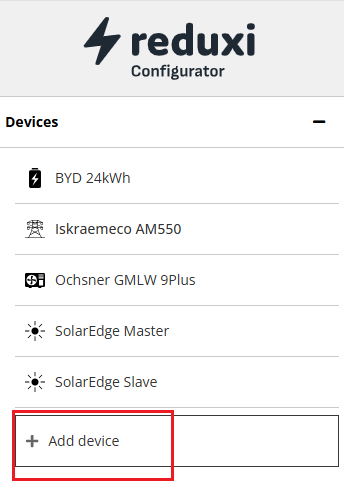

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.



6.2 Odaberite GoodWe hibridni pretvarač

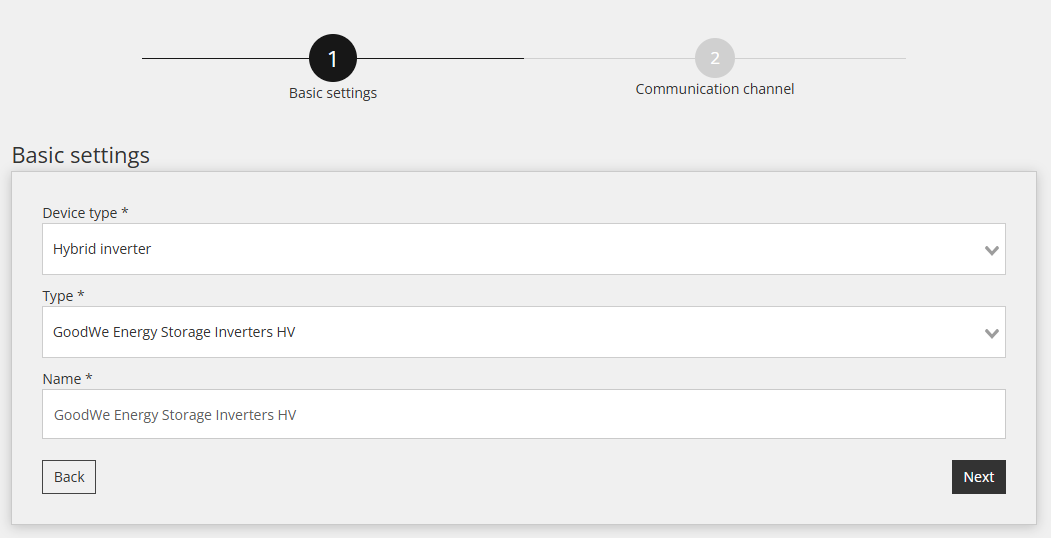

Unutar prvog koraka definiraju se osnovne postavke:

  • Odaberite Vrsta uređaja: Hibridni pretvarač,
  • Odaberite Vrstu: GoodWe Pretvarač za pohranu energije HV,
  • Imenujte uređaj sami



6.3 Konfiguracija uređaja za komunikacijski kanal

Drugi korak uključuje konfiguriranje komunikacijskog kanala, što je bitno za ispravnu Modbus TCP komunikaciju. U ovom se koraku uspostavlja komunikacijska veza između Reduxi kontrolera i GoodWe hibridnog pretvarača.

Postavke za komunikacijski kanal prikazane su u nastavku:

Napomena: Postavite IP adresu pretvarača koja je prethodno postavljena.



6.4 Test komunikacije

Ispod svih polja komunikacijskog kanala navedenih u prethodnom koraku nalazi se gumb "Test Communication". Ovaj se gumb koristi za provjeru funkcionira li ispravno Modbus TCP veza između uređaja.

Uspješan odgovor (primjer):


6.5. Očitanja s uređaja

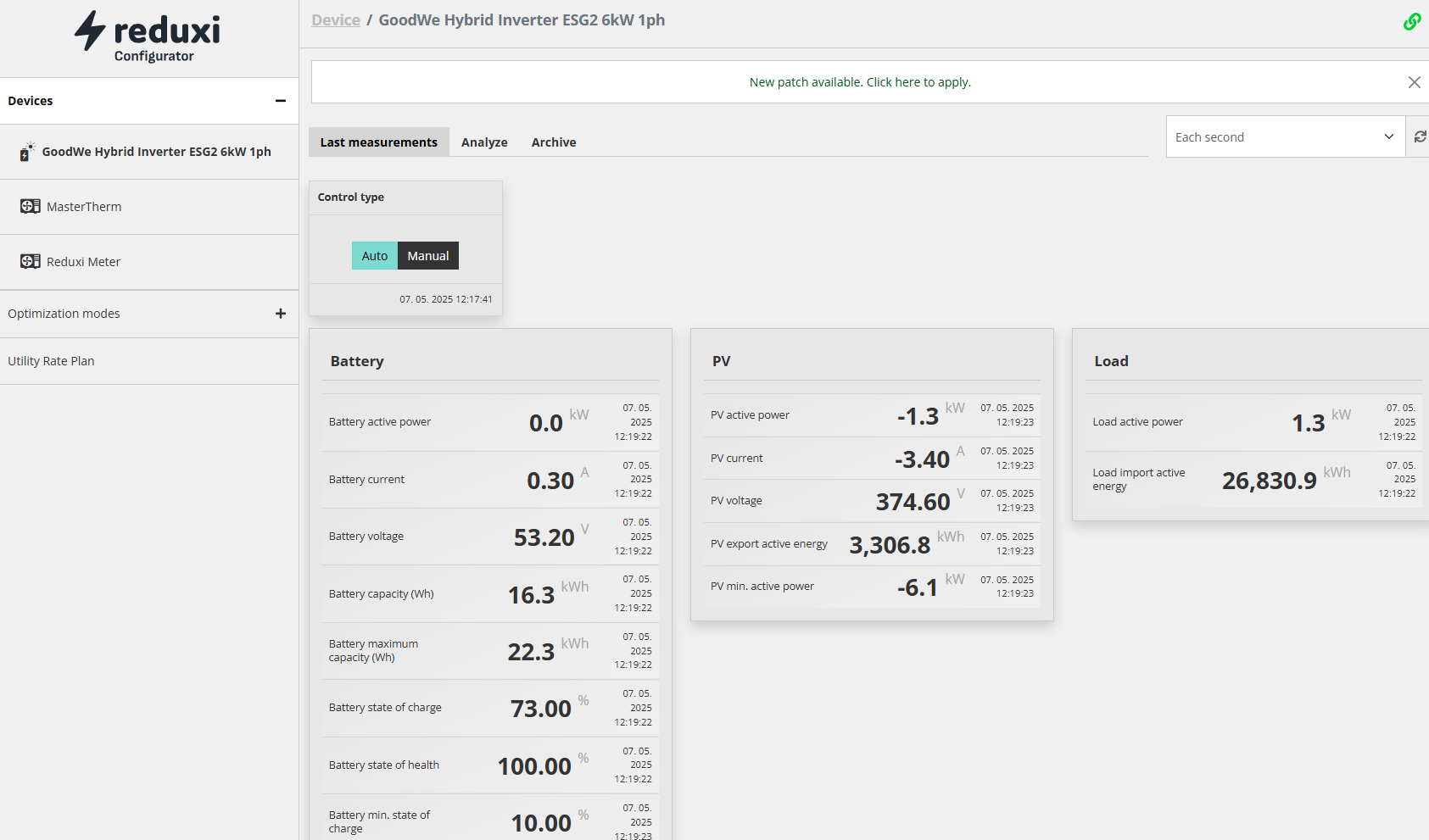

Svrha ove točke je pokazati kako provjeriti očitanja s uređaja. To se radi pod 'Uređaj (GoodWe Hybrid Inverter)/Zadnje mjerenje'.

Nakon što je uređaj uspješno dodan putem konfiguratora, može se pratiti putem cloud aplikacije Reduxi.
