1. Uvod

Konfigurator Reduxi je web sučelje koje se koristi za konfiguriranje Reduxi kontrolera.

Uz sustav za upravljanje energijom Reduxi sada možete mjeriti i analizirati potrošnju električne energije. Koristeći posebne strategije, Reduxi vam omogućuje optimizaciju korištenja električne energije i smanjenje troškova.

Konfigurator Reduxi prepoznajete po jednostavnom sučelju na svijetloj pozadini.



Za postavljanje i rad sustava Reduxi potrebno je:

1. Priključite Reduxi kontroler.
2. Spojite se na Konfigurator Reduxi putem reduxi.local (vidi priručnik za Reduxi kontroler)
3. Za dodatne funkcionalnosti, spojite se na aplikaciju Reduxi Cloud ili, ako vam je draže, preuzmite Reduxi mobilnu aplikaciju: Reduxi Mobile App

Ova uputa za rad opisuje novu verziju Konfiguratora Reduxi (verzija nakon 9. svibnja 2025.). Ako ne vidite isto sučelje, ažurirajte svoj kontroler.

Stare upute dostupne su na: Reduxi Konfigurator - stara verzija, do 9. svibnja 2025.

Napomena: Upute za spajanje kontrolera i upute za korištenje web aplikacije mogu se naći u našoj bazi znanja support.reduxi.eu



2. Brzi koraci za spajanje Reduxi kontrolera

Kao što je objašnjeno u priručniku za Reduxi kontroler, slijedite ove korake za spajanje na kontroler i otvaranje Konfiguratora Reduxi:

• Spojite AC-DC adapter na Reduxi DC priključak i uključite ga u utičnicu; prva gornja LED dioda bi trebala zasvijetliti – zeleno svjetlo.
• Postavite mrežnu vezu (slijedite upute dane u Reduxi kontroleru)
• Otvorite preglednik i idite na http://reduxi.local
• Bit ćete preusmjereni na stranicu za prijavu Konfiguratora Reduxi.
• Za prijavu u Konfigurator Reduxi unesite tvornički postavljeno korisničko ime i lozinku:
  • Korisničko ime: admin
  • Lozinka: admin

Nakon uspješne prijave, preporučujemo promjenu lozinke za korisničko ime admin iz sigurnosnih razloga. To možete učiniti u svom profilu. Ne možete promijeniti korisničko ime admin. Međutim, možete stvoriti novog korisnika s novim korisničkim imenom.

Napomena: u slučaju neuspješne prijave, pojavljuje se poruka o pogrešci. Provjerite jeste li unijeli točne podatke. Alternativno, izvršite tvorničko resetiranje. Ako još uvijek imate problema s prijavom, obratite se našoj podršci: support@reduxi.eu.

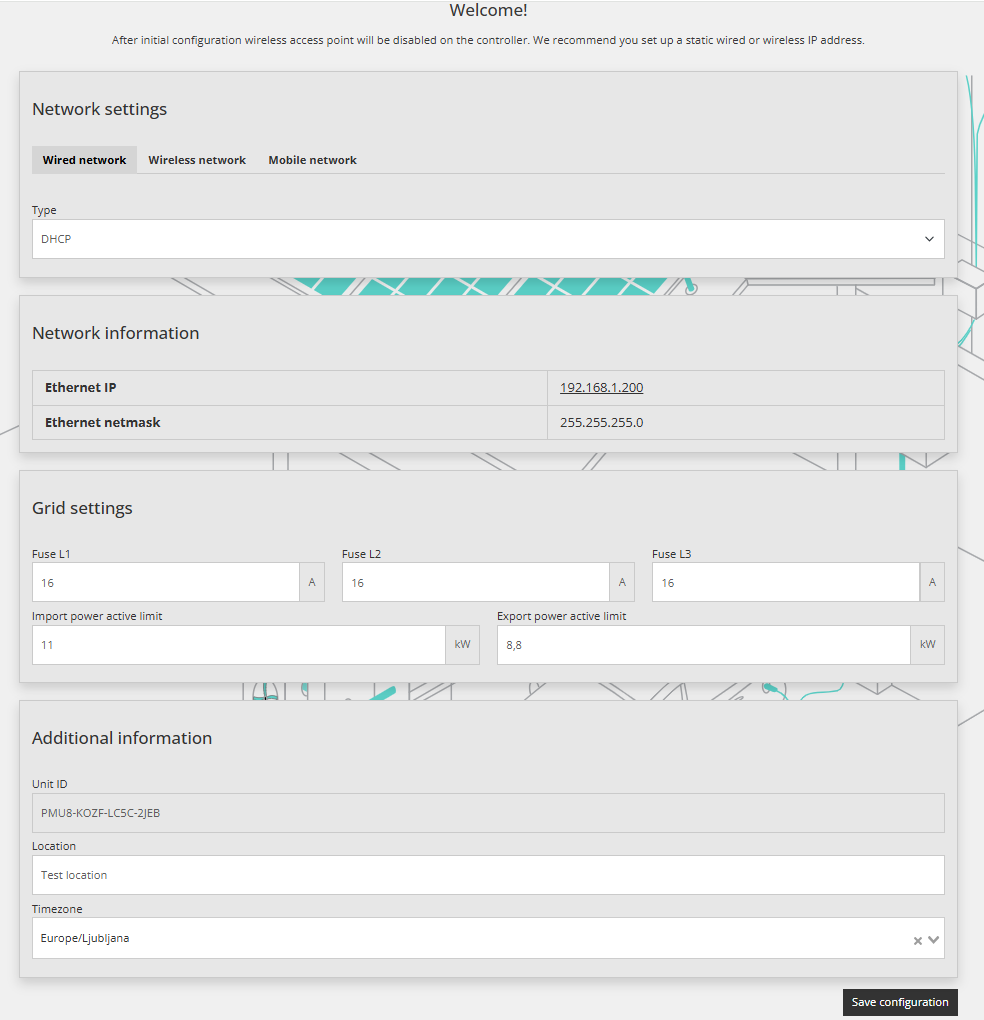

3. Početni zaslon Konfiguratora Reduxi

Početni zaslon poziva korisnika da definira najvažnije postavke za pokretanje kontrolera:

3.1. Postavke mreže

Za konfiguriranje postavki mreže slijedite upute definirane u Reduxi kontroleru

3.2. Postavke mreže

Ograničenja vaše električne mreže ključna su za osiguravanje pouzdanog rada vaših uređaja.

Molimo unesite sljedeća dva podatka:

• Nazivna struja električne osigurača – Osigurač (također poznat kao prekidač) štiti vaš električni sustav od prekomjerne struje.

• Ograničenja uvoza i izvoza energije

Te informacije možete pronaći na računu za električnu energiju ili u dokumentu koji specificira vašu mrežnu vezu. Ako imate jednofazni izvor napajanja, potrebno je unijeti samo vrijednost L1.

Ograničenja uvoza i izvoza automatski se izračunavaju na temelju nazivne vrijednosti osigurača, ali ih možete prilagoditi ako je potrebno.

3.3. Naziv lokacije i vremenska zona

Unesite naziv koji jasno identificira lokaciju (npr. Skladište, Kuća, Lokacija ABC) i odaberite njezinu vremensku zonu.



4. Glavna stranica Konfiguratora Reduxi

Nakon uspješne prijave, bit ćete preusmjereni na glavnu stranicu Konfiguratora Reduxi. Uvijek se možete vratiti na glavnu stranicu klikom na logotip Reduxi (gore lijevo).

Na glavnoj stranici imate pristup:

• upravljačkoj ploči,
• bočnom izborniku
• Uređaji
• Strategije
• Postavke
  • Mreža
  • Mreža
  • itd.

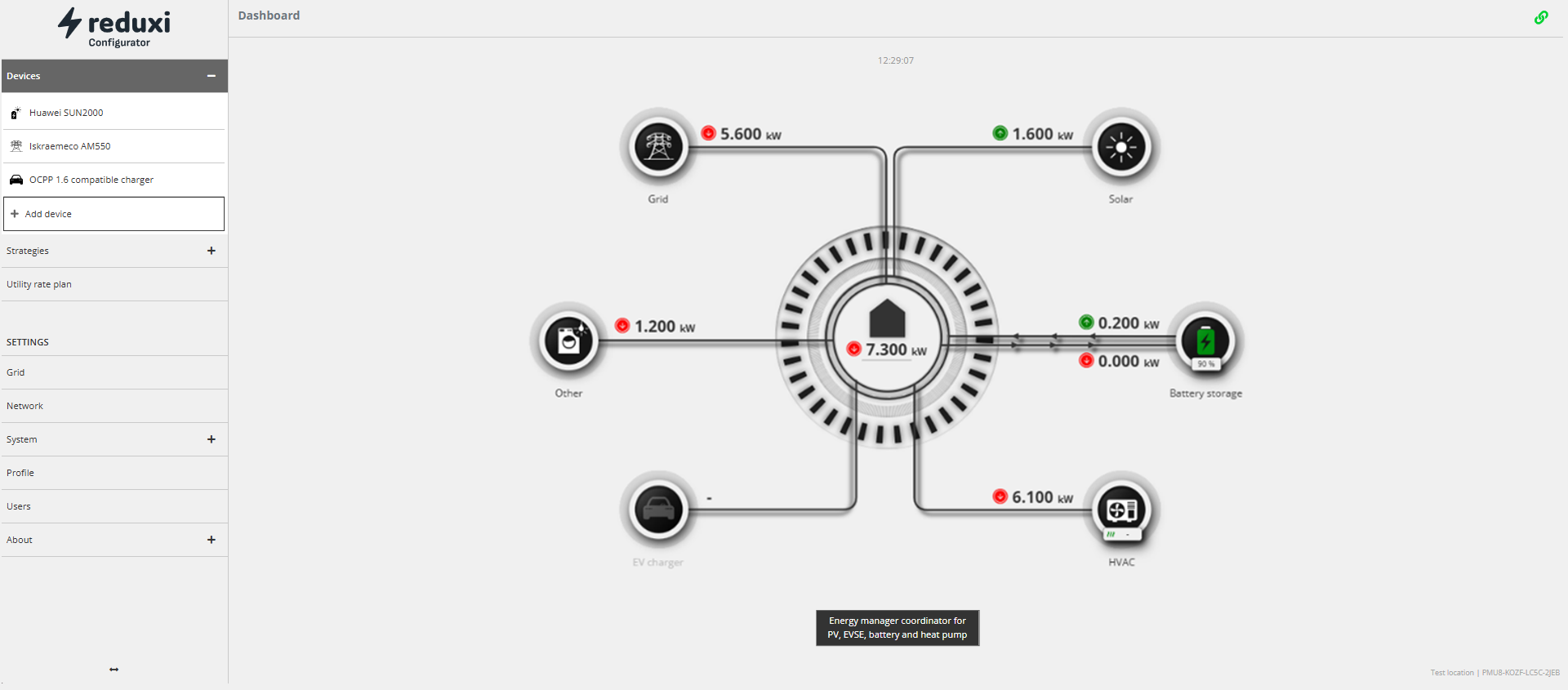

4.1. Upravljačka ploča

Zaslon upravljačke ploče omogućuje brz pregled mjerenja snage za svaku dodanu kategoriju uređaja.

Vrijeme zadnjeg mjerenja naznačeno je u gornjem sredini. Trebalo bi se mijenjati svakih nekoliko sekundi ako je uspostavljena veza s Reduxi kontrolerom.

Klikom na odabranu kategoriju, bit ćete preusmjereni na stranicu s detaljnim podacima o uređaju koji je prvi dodan u tu kategoriju. Na primjer, klikom na kategoriju Solarna elektrana znači da ćete biti preusmjereni na prvi uređaj dodan u kategoriju Solarne elektrane.

Na dnu zaslona upravljačke ploče možete uključiti/isključiti strategiju. To se može koristiti za prebacivanje na drugu strategiju ili za onemogućavanje strategije kontrole uređaja.

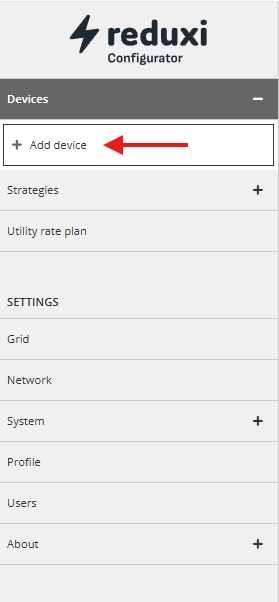

4.2. Bočni izbornik

S bočnog (lijevog) izbornika možete pristupiti:

• uređajima,
• strategijama,
• dodavanju uređaja,
• dodavanju strategija,
• tarifnom planu (planu cijena električne energije)
• postavkama

5. Uređaji

Nadzorna ploča na glavnoj stranici pruža sveobuhvatan pregled mjerenja prikupljenih od strane Reduxi kontrolera s povezanih uređaja. Ti uređaji obično uključuju električna brojila, punionice za električna vozila, solarne invertore, baterijske invertore i sličnu opremu.

Spajanje uređaja na Reduxi putem funkcije “Dodaj uređaj” je ključni korak. To omogućuje Reduxiju čitanje mjerenja s tih uređaja i kontrolu onih koji se mogu kontrolirati.

Prije dodavanja uređaja logički u sustav, prvo ga se mora fizički spojiti na Reduxi—obično putem Etherneta, Modbusa, releja ili drugih komunikacijskih sučelja. Informacije o fizičkom spajanju uređaja možete pronaći na našoj stranici Popis podržanih uređaja.

Ukratko, korak “Dodaj uređaj” predstavlja logičko spajanje uređaja s Reduxi kontrolerom nakon što je uspostavljena fizička veza.

5.1. Dodavanje uređaja

Da biste dodali novi uređaj, kliknite gumb "Dodaj uređaj". Otvara se čarobnjak "Dodaj uređaj".

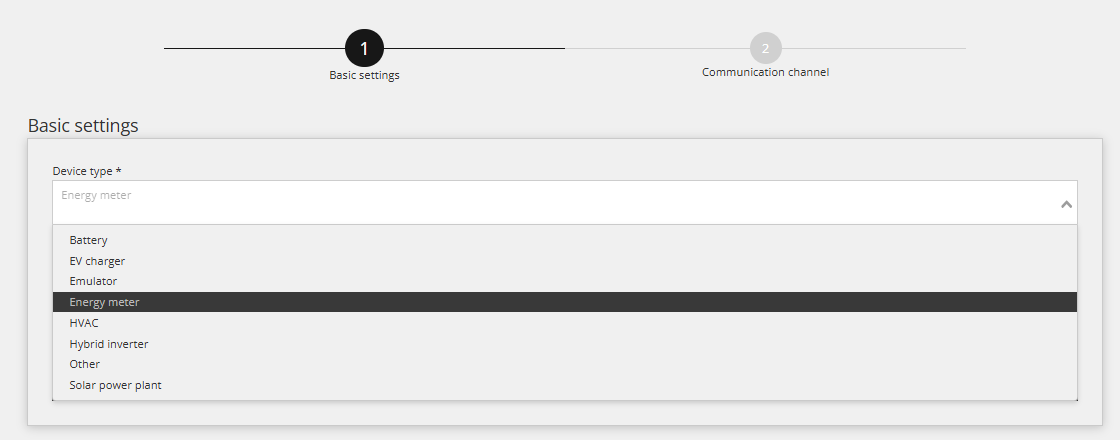

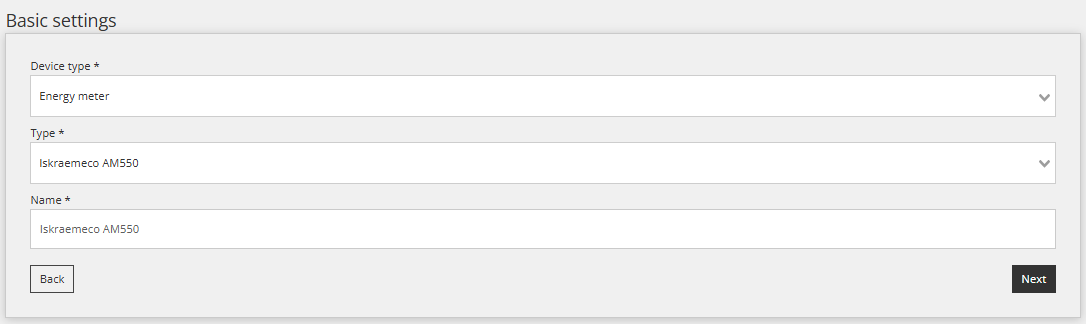

5.1.1. Korak 1: Osnovne postavke

Tip uređaja:

Možete birati među sljedećim kategorijama:

• Baterija,
• Punionica za električna vozila,
• Emulator,
• Mjerilo energije,
• HVAC (grijanje, ventilacija i klimatizacija (toplinska pumpa))
• Hibridni inverter,
• Ostalo,
• Solarna elektrana

Tip:

Polje Tip prikazuje popis uređaja s kojima Reduxi kontroler može komunicirati. Popis uređaja dostupan je na našoj web stranici Podržani uređaji.

Napomena: Uređaji za HVAC (toplinska pumpa) uglavnom se kontroliraju putem SG spremnih kontakata. U tom slučaju, potrebno je koristiti poseban pretvarač pod nazivom Reduxi Gateway. U sučelju padajućeg izbornika, umjesto određenog tipa (modela), unesite samo "Reduxi mjerilo" kao tip. Za konfiguriranje uređaja slijedite upute proizvođača ili informacije dostupne u support.reduxi.eu za taj specifični uređaj.

Napomena: Punjače za električna vozila ponekad podržavaju OCPP standard. U tom slučaju nije potrebno navoditi specifičan tip (model) uređaja. Odaberite tip "OCPP..." za upravljanje OCPP kompatibilnim punjačem za električna vozila. Provjerite dokumentaciju proizvođača za ostale postavke ili provjerite pomoć na support.reduxi.eu za taj specifični uređaj.

Napomena: Ako ne možete pronaći uređaj, pokušajte ažurirati Reduxi kontroler na najnoviju verziju. Pogledajte odjeljak 8.3.7. Ažuriranje

Napomena: Ako ne možete pronaći uređaj koji želite dodati u sustav Reduxi na popisu, molimo kontaktirajte našu podršku za više informacija: support@reduxi.eu.



Kategorija (napredna postavka):

Obično je odabrana kategorija ista kao i tip uređaja. Međutim, u nekim slučajevima želimo definirati drugu kategoriju.

Odabrana kategorija ne definira rad uređaja. Svrha parametra Kategorija je grupiranje (agregacija) podataka za prikaze mjerenja. Obratite pozornost na odabir prave kategorije za odabrani uređaj. Ako odaberete pogrešnu kategoriju, vaši će se podaci neispravno agregirati.



Naziv:

U polje unesite bilo koji naziv uređaja.

5.1.2. Korak 2: Komunikacijski kanal i konfiguracija uređaja

Komunikacijski kanal definira način na koji Reduxi komunicira s uređajem. Polja su unaprijed popunjena prema odabranom tipu uređaja. Komunikacija između uređaja i kontrolera može se odvijati putem:

• TCP/IP,
• Lokalni serijski port RS485 (serijska komunikacija),
• Reduxi Gateway,
• UDP

Odjeljak Konfiguracija uređaja pojavljuje se za određene tipove uređaja. Ovdje unosite specifične informacije potrebne za svaki pojedini uređaj. Ta polja mogu biti već unaprijed popunjena. To ovisi o tipu uređaja. U većini slučajeva, te informacije možete pronaći u uputama proizvođača za uređaj koji želite dodati. Dodatna pomoć može se pronaći na Podržani uređaji.

Nakon što ste ispravno postavili sve parametre, kliknite gumb "Testiraj komunikaciju" za provjeru veze između Reduxi kontrolera i uređaja.

5.1.3 Test komunikacije

Nakon što ste konfigurirali uređaj, test funkcioniranja komunikacije može se izvršiti pomoću gumba Testiraj komunikaciju.

Odgovor se može kategorizirati u dva odgovora komunikacije:

Slučaj 1: Komunikacija ispravno funkcionira

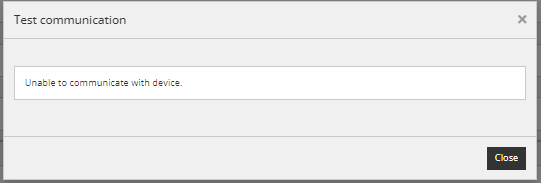

Slučaj 2: Komunikacija ne funkcionira ispravno

Ako komunikacija ne funkcionira, provjerite prethodno definirane postavke, međutim, možda ćete trebati konfigurirati i uređaj (npr. pretvarač) za komunikaciju putem odabranog sučelja.

5.1.4. Napredna konfiguracija (opcionalno)

Napredna konfiguracija dostupna je putem Detalja odabranog uređaja. Većinom nije potrebno popunjavati ova polja. Namijenjena je korisnicima kojima su potrebne napredne postavke.

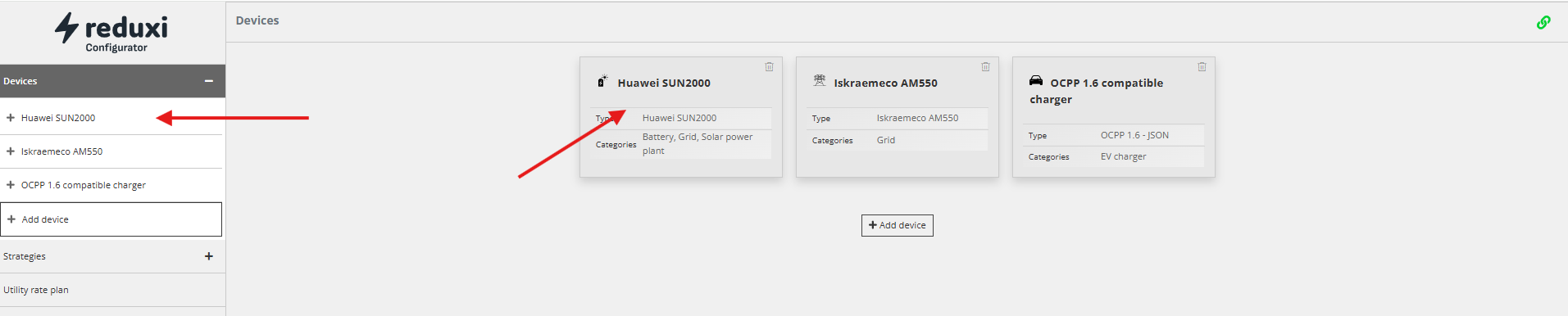

5.2. Uređivanje konfiguracije i brisanje uređaja

Za unos konfiguracije uređaja samo kliknite na odgovarajući uređaj

Ovdje možete uređivati pojedinačne postavke za odabrani uređaj ili izbrisati uređaj (klikom na ikonu smeća)

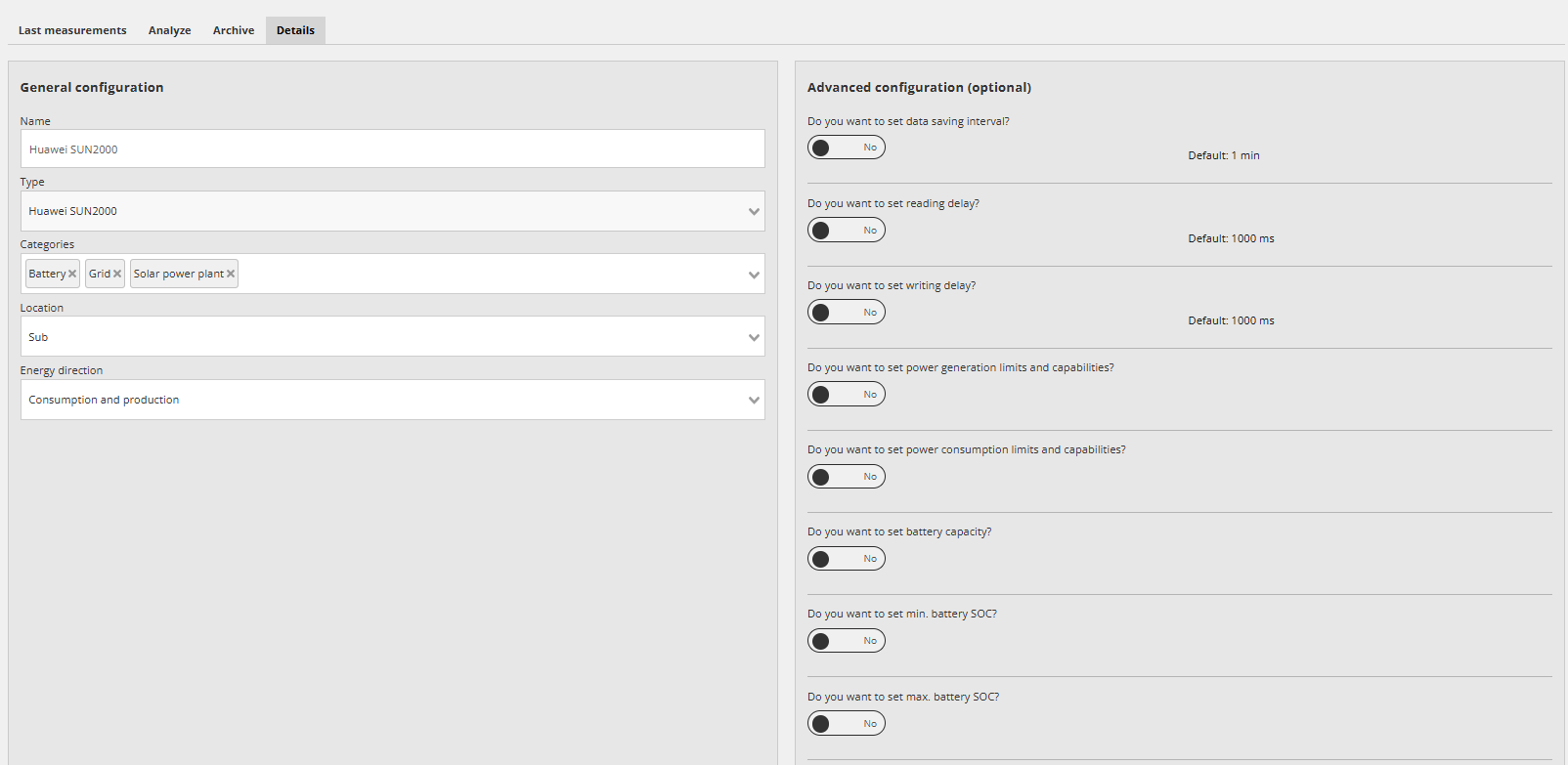

Ekran s detaljima - konfiguracija

Ekran s detaljima vodi vas na stranicu za pregled ili uređivanje konfiguracije uređaja.

Napomena: Ne možete uređivati tip uređaja. Tip uređaja ostaje onakav kakav je postavljen kada je uređaj dodan.

U obrascu Osnovna konfiguracija, možete također odrediti parametre Lokacija i Smjer energije.

Lokacija:

Možete odabrati:

• Glavni električni brojilo.
• Pot-drugo električno brojilo ili drugi uređaj
• Nema.

Parametar "Pot" brojilo utječe na grupiranje (agregaciju) podataka i izračun konačnog zbroja pojedinačnih mjerenja. Ovaj parametar sprječava zbrajanje očitanja glavnog brojila i drugog brojila pod ukupnu potrošnju. Primjer:

Glavno brojilo mjeri potrošnju električne energije cijele kuće. Imate garažu u kući. Koristite drugo brojilo za mjerenje potrošnje električne energije u garaži. Budući da je garaža dio kuće, potrošnja električne energije u garaži već je uključena u mjerenja glavnog brojila. Za garažu odaberite brojilo "Pot" i tako spriječite dodavanje mjerenja drugog brojila na glavno brojilo i, kao rezultat, netočan izračun.

Napomena: Odabirete parametar "Nema" za uređaje koji ne utječu na proizvodnju ili potrošnju energije, na primjer toplinsko brojilo, koje se dodaje pod uređaje i igra ulogu u postavljanju strategija.



Smjer energije:

U parametru Smjer energije možete odabrati:

• Potrošnja.
• Proizvodnja.
• Potrošnja i proizvodnja.
• Nema.

Smjer energije ovisi o funkciji pojedinog uređaja. Na primjer, za uređaje koji troše energiju odabirete Potrošnju.

Napomena: Odabirete parametar Nema za uređaje koji ne utječu na proizvodnju ili potrošnju energije, na primjer toplinsko brojilo, koje se dodaje pod uređaje i igra ulogu u postavljanju strategija.

U obrascu Napredna konfiguracija, neka polja su već unaprijed popunjena. Unaprijed popunjena polja u većini slučajeva osiguravaju normalnu komunikaciju između Reduxi kontrolera i spojenog uređaja. Nije potrebno popunjavati druga polja. Namijenjena je korisnicima kojima su potrebne napredne postavke.



Brisanje uređaja:

Za brisanje pojedinačnog uređaja kliknite na ikonu "smeće".



Upozorenje: Nakon što se uređaj izbriše, svi podaci za taj uređaj su također izgubljeni i ne mogu se povratiti.

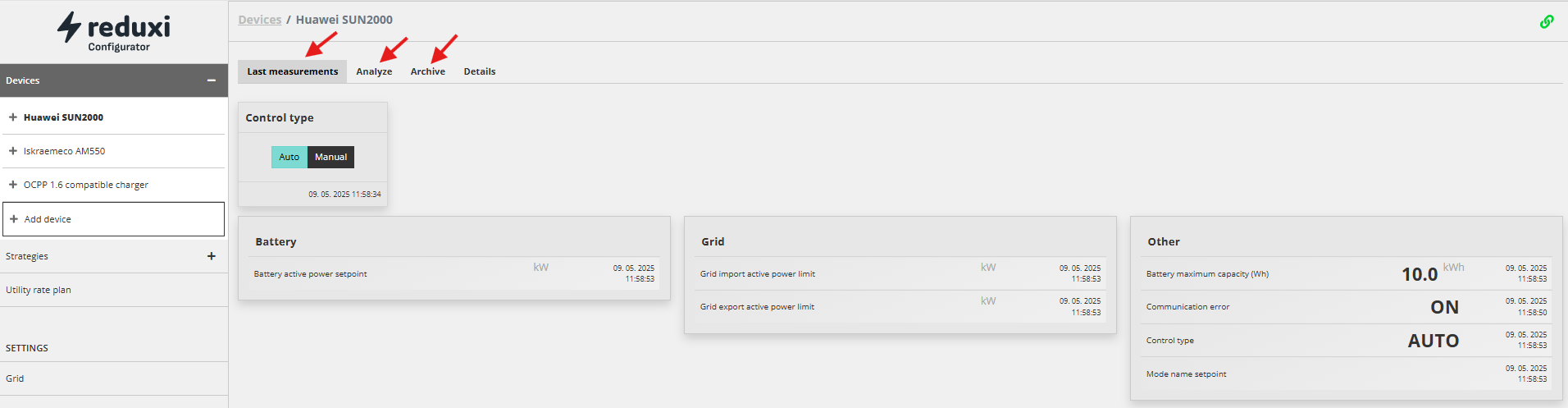

5.3. Prikaz mjerenja uređaja

Nakon odabira uređaja, možete prikazati mjerenja uređaja

• Posljednja mjerenja,
• Analize,
• Arhiva.

5.3.1. Posljednja mjerenja

Zavihak Posljednje mjerenje namijenjen je pregledu posljednjih zabilježenih mjerenja za odabrani uređaj. Mjerenja se dobivaju iz svakog uređaja i pohranjuju u Reduxi kontroler.

Možete postaviti vremenski interval osvježavanja podataka (gore desno).

Ova točka je namijenjena korisniku za izvođenje posljednje provjere funkcionira li uređaj i veza ispravno.

Nakon što se uređaj uspješno doda putem konfiguratora, može se pratiti i upravljati putem Reduxi cloud aplikacije ili mobilne aplikacije Reduxi mobilna aplikacija

Izbornik posljednjih mjerenja također omogućuje ručno upravljanje uređajem. Ovo je opisano detaljnije u 5.4. Ručno upravljanje uređajem

5.3.2. Analiza

Na kartici Analiza možete pregledati podatke za odabrani uređaj na temelju prošlih mjerenja. Podaci se prikazuju u grafičkom obliku. Gore lijevo možete odabrati vremensko razdoblje za koje želite prikazati podatke.

Na svakom grafikonu možete filtrirati prikaz različitih podataka klikom na gumbe ispod grafikona.

Napomena: Podaci se pohranjuju u Reduxi kontroleru 1 godinu ili dok ne dođe do nedostatka prostora na disku, stari podaci će biti izbrisani. U slučaju da se Reduxi isključi zbog nestanka struje ili drugih problema, kontroler neće bilježiti mjerenja tijekom tog vremena. Također, kontroler ne može dohvatiti podatke s uređaja tijekom nestanka struje. Zastoj kontrolera bit će zabilježen na grafikonu.

5.3.3. Arhiva

Na kartici Arhiva pohranjeni su svi prošli podaci koje je zabilježio Reduxi kontroler za odabrani uređaj. Arhiva omogućuje prikaz podataka u tabličnom obliku i izvoz podataka u CSV formatu.

Napomena: Na kartici Arhiva, podaci su dostupni sve dok ne izbrišete odabrani uređaj iz Reduxi Configuratora.

5.4. Ručno upravljanje uređajem

Zadano, regulirani uređaj automatski se upravlja putem strategije (tip automatskog upravljanja). Međutim, kartica zadnjeg mjerenja također omogućuje ručno upravljanje uređajem.

Ovo je primjer kompatibilnog uređaja za HVAC sustav kompatibilnog sa SG:

I hibridni pretvarač.

Tijekom testiranja, imajte na umu da se i sam uređaj mora pravilno konfigurirati kako bi prihvatio upute s vanjskog uređaja.

Imajte na umu da uređaji za HVAC sustave imaju vrlo spor odziv (približno 15 min), pa možda neće odmah reagirati na željenu postavku.



Ovisno o vašem izboru u prozoru Tip upravljanja, korisnik može odabrati između automatskog ili ručnog načina upravljanja:

• Automatski: U automatskom načinu rada, sva ograničenja snage (potrošnja i proizvodnja na mreži) za pretvarač izravno se dobivaju iz korisnički definirane strategije. Da biste saznali kako pravilno postaviti strategije, pročitajte posebni članak dostupan ovdje: Kako pravilno postaviti strategije.
• Ručni način rada: In ručnom načinu rada, sva ograničenja snage za pretvarač (potrošnja i proizvodnja na mreži) izravno postavlja korisnik. Nakon što korisnik odabere ručni način rada, dostupne su četiri dodatne opcije (Maks. proizvodnja, Samopotrošnja, Maks. potrošnja, Smanjenje vrhova).

5.4.1 Maks. proizvodnja

Maksimalna proizvodnja namijenjena je situacijama u kojima korisnik odabire izvoz što veće količine energije u mrežu, uzetu iz PV ili baterijskog spremišta.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama iz dva parametra na desnim karticama "Ograničenja aktivne snage za izvoz/uvoz u mrežu".

1. Primjer je kada nema dovoljno proizvodnje PV:

• Proizvodnja PV je manja od aktivnog ograničenja snage za izvoz u mrežu
• i
• SOC spremišta baterija je iznad minimalnog SOC-a

tada će se baterijsko spremište isprazniti kako bi se postiglo aktivno ograničenje snage za izvoz u mrežu.



2. Drugi primjer je kada postoji dovoljno proizvodnje PV:

• Proizvodnja PV pokriva potrošnju zgrade
• i
• Proizvodnja PV je veća od aktivnog ograničenja snage za izvoz u mrežu
• i
• SOC spremišta baterija je ispod maksimalnog SOC-a

tada će se spremište baterija puniti viškom energije, sve dok spremište baterija ne dosegne maksimalni SOC.

Kada spremište baterija dosegne maksimalni SOC, proizvodnja PV će biti ograničena kako ne bi premašila ograničenje aktivne snage izvoza u mrežu.

Nakon završetka dana proizvodnje PV-a, ponovno se koristi 1. slučaj se koristi.

Napomena: Kada se maksimalna proizvodnja odabere kao preferirani način rada u Reduxiju, faze možda neće biti jednako opterećene, tj. izvozna snaga varira ovisno o fazi. To se događa kada je na lokaciji (zgrada) dostupna višak energije i kada se za način rada u hibridnom pretvaraču odabere opcija "Prvo prodaj". Ovdje bismo željeli naglasiti da ovaj način rada NE NUDI uravnoteženje snage po fazama.

5.4.2 Samopotrošnja

Samopotrošnja je namijenjena situacijama u kojima korisnik nastoji uravnotežiti izvoz i uvoz tako da neto zbroj bude jednak nuli. Reduxi kontroler prati neto potrošnju i proizvodnju mreže, izračunavajući razliku između njih i djelujući u skladu s tim.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su ograničenjima na desnim karticama "Ograničenja aktivne snage izvoza/uvoza u mrežu".

1. Slučaj je kada nema dovoljno proizvodnje PV-a:

• Proizvodnja PV-a je 0
• ili
• Proizvodnja PV-a je manja od potrošnje zgrade
• i
• SOC spremišta baterija je iznad minimalnog SOC-a

tada će se spremište baterija isprazniti kako bi se dosegla nulta vrijednost na aktivnoj snazi mreže. Reduxi kontroler će isprazniti spremište baterija kako bi se pokrila potrošnja zgrade do minimalnog SOC-a.



2. Slučaj je kada postoji dovoljno proizvodnje PV-a:

• Proizvodnja PV-a pokriva proizvodnju zgrade
• i
• Proizvodnja PV-a je veća od ograničenja aktivne snage izvoza u mrežu
• i
• SOC spremišta baterija je ispod maksimalnog SOC-a

tada će se spremište baterija puniti viškom energije sve dok spremište baterija ne dosegne maksimalni SOC.

Kada spremište baterija dosegne maksimalni SOC, proizvodnja PV-a bit će ograničena kako ne bi premašila ograničenje aktivne snage izvoza u mrežu.

Nakon završetka dana proizvodnje PV-a, ponovno se koristi 1. slučaj se koristi.



5.4.3 Maksimalna potrošnja

Maksimalna potrošnja je namijenjena situacijama u kojima korisnik odluči uvesti što više energije iz mreže. Ovaj se način rada obično koristi u kombinaciji s EVSE (oprema za napajanje električnih vozila) i BSEE (oprema za spremanje energije iz baterija), omogućavajući korisniku povećanje snage na zahtjev.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su ograničenjima na desnim karticama "Ograničenja aktivne snage izvoza/uvoza u mrežu".

1. Slučaj je kada je potrošnja zgrade manja od ograničenja aktivne snage uvoza u mrežu:

• Potrošnja zgrade je manja od ograničenja aktivne snage uvoza u mrežu
• ili
• SOC spremišta baterija je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se spremište baterija i EV početi puniti kako bi se doseglo ograničenje aktivne snage uvoza u mrežu dok se ne dosegne maksimalni SOC spremišta baterija ili EV baterije.

2. Slučaj je kada imamo proizvodnju PV-a:

• Proizvodnja PV-a je veća od 0
• ili
• Potrošnja zgrade je manja od ograničenja aktivne snage uvoza u mrežu
• ili
• SOC spremišta baterija je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se sva energija proizvedena iz PV-a prvo koristiti ili od strane EVSE-a ili spremišta baterija. Kada se dosegne oba maksimalna SOC-a, tada će se energija slati u mrežu, ali i dalje ne više od postavljenog ograničenja aktivne snage izvoza u mrežu. Spremište baterija se neće isprazniti sve dok potrošnja zgrade ne bude veća od proizvodnje PV-a.



5.4.4 Smanjenje vrhova

Smanjenje vrhova je namijenjeno situacijama u kojima korisnik odluči ograničiti aktivnu snagu uvoza u mrežu kada se dosegne ograničenje. Granica aktivne snage uvoza iz mreže je važna, podešava se pomoću dva parametra na desnim karticama koji definiraju "Granice aktivne snage izvoza/uvoza iz mreže"

1. Potrošnja zgrade je manja od aktivne snage uvoza iz mreže:

• Proizvodnja PV-a je manja od 0 ili jednaka 0
• ili
• Potrošnja zgrade je veća od granice aktivne snage uvoza iz mreže
• i
• EV se puni
• i
• Spremnik baterije je iznad minimalnog SOC-a

Tada će se spremnik baterije početi prazniti kako bi se osigurala snaga za punjenje EV-a kako se ne bi prešla granica aktivne snage uvoza iz mreže.

Ako spremnik baterije nije dostupan, snaga punjača EV-a će se smanjiti kako se ne bi prešla granica aktivne snage uvoza iz mreže.

Baterija će se puniti kada se postigne granica aktivne snage izvoza iz mreže i kada bude dovoljno proizvodnje PV-a.

6. Strategije

Strategije omogućuju regulaciju pojedinih uređaja prema mjerenjima zabilježenim od strane Reduxi kontrolera. Pomoću strategija možete ograničiti potrošnju pojedinih uređaja ili grupa uređaja u Reduxi Konfiguratoru. Ograničavate potrošnju postavljanjem vrijednosti koje uređaji ne smiju prijeći. Možete birati između različitih strategija za optimizaciju potrošnje energije. Koristite prioritete za definiranje hijerarhije strategija.

Za dodavanje i upravljanje strategijom, slijedite posvećeni članak na ovu temu: Strategije za Reduxi kontroler

Strategije su automatski načini upravljanja uređajima, za razliku od ručnih načina opisanih u 5.4. Ručno upravljanje uređajem



7. Plan tarifa opskrbljivača

Plan tarifa opskrbljivača omogućuje vam pregled cjenovne sheme vaše električne energije (uključujući energiju, naknade za mrežu, naknadu dobavljača itd.). Cjenovna shema mora biti definirana u Cloud aplikaciji kako je navedeno u Reduxi cjenicima. Ovaj izbornik omogućuje vam pregled cijena za tekući dan.

8. Postavke

Pomoću modula Postavke možete pristupiti svim postavkama

• Postavke mreže
• Postavke mreže (internet)
• sustav,
• korisnici,
• itd

8.1. Mreža

Postavke mreže omogućuju vam definiranje specifičnosti vaše veze na električnu mrežu. Za detalje pogledajte 3.2. Postavke mreže

8.2. Mreža

Postavke mreže pokazuju kako je Reduxi kontroler spojen na mrežu (internet). Modul vam omogućuje konfiguriranje Reduxi-ja u skladu s pravilima vaše interne IT mreže. Ovdje možete odabrati metodu spajanja ili postaviti metodu komunikacije (Proxy).

Reduxi podržava umrežavanje putem:

• žičane mreže (LAN),
• bežične mreže (Wi-Fi),

Žičana (LAN) i bežična (Wi-Fi) mreža

Ako je Reduxi kontroler spojen na mrežu putem žičane mreže (LAN), možete pristupiti podacima o toj vezi na kartici Žičana mreža.

Na kartici Bežična mreža možete spojiti Reduxi kontroler na mrežu putem bežične veze (Wi-Fi). Željenu bežičnu mrežu možete pronaći klikom na gumb Skeniraj. Odaberite željenu bežičnu vezu i unesite lozinku, ako je potrebno.

Napomena: Za žičanu i bežičnu mrežu možete dodijeliti statičku ili dinamičku IP adresu kontroleru.



Alternativni poslužitelj (Proxy)

Ako vaše okruženje zahtijeva Proxy poslužitelj, možete konfigurirati postavke Proxy poslužitelja na kartici Proxy poslužitelj.

8.3. Sustav

Izbornik postavki sustava omogućuje napredne konfiguracije za specifičniju upotrebu.

8.3.1. Identifikator

Identifikator prikazuje informacije o sustavu koje su namijenjene identificiranju Reduxi Konfiguratora i Reduxi kontrolera. Ovaj izbornik specificira i UnitID (što je ID Reduxi kontrolera). Ovaj ID je vrlo važan prilikom rješavanja problema na specifičnoj lokaciji.

Napomena: Podaci su unaprijed popunjeni i ne mogu se uređivati ili brisati.

8.3.2. Open VPN

Open VPN je namijenjen za daljinsku podršku.

Ako želite daljinsku pomoć od našeg tima za podršku, potrebno je:

1. Spojite Reduxi na internet mrežu.
2. Uredite pravila na zidu zaštite za IP 193.9.21.21 i TCP port 2002.
3. Unesite konfiguracijsku datoteku u polje konfiguracije Open VPN-a; za konfiguracijsku datoteku Open VPN-a, pošaljite zahtjev našoj podršci: support@reduxi.eu.

Ako je Open VPN veza aktivna, prikazat će se IP adresa. Pošaljite IP adresu našoj podršci. Uz ovu IP adresu, naša podrška može pristupiti Reduxi kontroleru putem Open VPN veze.

Za onemogućavanje udaljenog pristupa putem Open VPN veze, zatvorite zaštitni zid ili uklonite konfiguracijsku datoteku Open VPN-a da biste onemogućili vanjski pristup.

Napomena: Ako Open VPN veza ne radi, prikazat će se pogreška. Obratite se našoj podršci za pomoć: support@reduxi.eu.

8.3.3. Priključak

Priključak

Modul za povezivanje omogućuje slanje podataka s web kontrolera:

• putem Clouda do naše web aplikacije Reduxi,
• i u MQTT-u – neizravnom poslužitelju za podatke; podaci se mogu slati u drugu aplikaciju ili bazu podataka.

Povezivni element/Cloud

Ako želite vidjeti svoj Reduxi kontroler u Reduxi web aplikaciji, spojite ga na Cloud ovdje. Reduxi web aplikacija omogućuje pregled mjerenja bilo gdje. Upute za korištenje Reduxi web aplikacije možete pronaći na našoj web stranici support.reduxi.eu.

Povezivni element/MQTT

Za MQTT vezu potrebni su vam podaci o pristupu MQTT poslužitelju. Pristup MQTT poslužitelju moguć je putem certifikata ili podataka za autentifikaciju. Ovdje možete definirati u kojem formatu se podaci šalju u MQTT broker.

Na MQTT poslužitelju, ovisno o konfiguraciji, potrebno je omogućiti pristup Reduxi kontroleru putem odabrane metode veze.

Za više detalja pogledajte sljedeće članke: Primjer kako spojiti Reduxi Konfigurator s MQTT brokerom? i Reduxi kontroler - MQTT API

8.3.4. Konfiguracija

Sigurnosna kopija

Modul za sigurnosnu kopiju Konfiguratora omogućuje izvoz svih konfiguracijskih podataka iz Reduxi kontrolera u konfiguracijsku izvornu datoteku.

Vraćanje

Modul za vraćanje Konfiguratora omogućuje vam vraćanje konfiguracijskih podataka u Reduxi kontroler iz konfiguracijske izvorne datoteke.

Prilikom uvoza konfiguracijskih podataka možemo odabrati vrstu konfiguracijskih podataka koje želimo uvesti (Cloud veza, MQTT veza, Mreža, OpenVPN).

Napomena: Prilikom vraćanja konfiguracijskih podataka, svi će se podaci izbrisati i neće se moći vratiti!

8.3.5. Operator distribucijskog sustava

8.3.6. Vrijeme

Modul za vrijeme omogućuje nam unos vremenske zone i poslužitelja vremena putem kojeg Reduxi sustav ažurira vrijeme.

Ako ste unijeli valjani NTP poslužitelj i Reduxi kontroler ima pristup internetskoj mreži, datum i vrijeme će se ažurirati u određenom vremenskom intervalu prema podacima dobivenim s NTP poslužitelja.

Napomena: Ako NTP poslužitelj nije postavljen, Reduxi kontroler nema pristup Internetu ili NTP poslužitelj nije dostupan, možete ručno postaviti datum i vrijeme.



8.3.7. Ažuriranje

Modul za ažuriranje omogućuje vam ažuriranje Reduxi Konfiguratora najnovijom zakrpom softvera. Ovdje je moguće automatsko ažuriranje (poželjna opcija sa stabilnim kanalom) ili ručno (gdje ažuriranje obavlja naš tim Reduxi podrške putem daljinske pomoći (Open VPN)).

Napomena: Prilikom ažuriranja, podaci pohranjeni na Reduxi kontroleru se ne gube. Podaci ostaju na kontroleru.



8.3.8. Ponovno pokretanje

Modul za ponovno pokretanje omogućuje vam ponovno pokretanje Reduxi kontrolera. Ponovno pokretanje može riješiti određene probleme u nekim slučajevima. Tijekom ponovnog pokretanja, Reduxi kontroler neće biti dostupan i neće bilježiti mjerenja.
Napomena: Ako se Reduxi konfigurator ne pokrene ponovno, problem je najvjerojatnije na Reduxi kontroleru. Provjerite LED diode na stražnjoj strani kontrolera i obratite se našoj podršci kako biste riješili problem: support@reduxi.eu. Što svako svjetlo znači možete pročitati u Uputama za spajanje kontrolera (Reduxi kontroler).



8.3.9. Vraćanje na tvorničke postavke

Modul za vraćanje na tvorničke postavke omogućuje vam vraćanje Reduxi kontrolera na tvorničke postavke ("Reset"). Reset je namijenjen brisanju svih podataka i resetiranju Reduxi kontrolera.

Ako kliknete na vraćanje na tvorničke postavke, otvorit će se dva prozora:

1. Označite da razumijete da će svi podaci biti izgubljeni.
2. Potvrdite resetiranje kontrolera na tvorničke postavke.

Tijekom vraćanja na tvorničke postavke, Reduxi kontroler neće biti dostupan i neće bilježiti mjerenja.

UPOZORENJE: Ako vratite Reduxi kontroler na tvorničke postavke, svi će se podaci izbrisati i neće se moći oporaviti



8.3.10. Alati

Ovaj izbornik sadrži neke osnovne alate za dijagnostiku problema:

- test pinga za provjeru veze s uređajem spojenim putem TCP/IP-a

- test TCP porta za provjeru portova uređaja spojenog putem TCP/IP-a

9. Korisnici

Modul Korisnici pruža potpuni prikaz svih korisnika koji su dodani u Reduxi Configurator.

Modul vam omogućuje:

• dodavanje korisnika,
• prikaz i uređivanje korisnika,
• brisanje korisnika.

9.1. Dodavanje novog korisnika

Za dodavanje novog korisnika kliknite na gumb Novi korisnik. Pojavit će se obrazac za stvaranje novog korisnika. Popunite potrebna polja i spremite novog korisnika.

Napomena: U Reduxi Configuratoru nije moguće dodijeliti različite uloge korisnicima. Svaki dodani korisnik ima potpuna prava pristupa Reduxi Configuratoru. Različite uloge korisniku možete dodijeliti u aplikaciji Reduxi Cloud. Za pristup web aplikaciji, morate se spojiti na Cloud. Upute za pristup web aplikaciji dostupne su na našoj web stranici support.reduxi.eu.

9.2. Prikaz i uređivanje korisnika

U modulu Korisnici imat ćete prikaz svih dodanih korisnika.

Za uređivanje korisnika, kliknite na ikonu "olovke" koja se nalazi na samom desnom kraju u retku odabranog korisnika. Otvara se isti obrazac kao i prilikom dodavanja novog korisnika.

Napomena:  Nakon što ste kreirali korisničko ime, ono se ne može promijeniti. Međutim, možete uređivati druga polja u obrascu.

9.3. Brisanje korisnika

Korisnike možete brisati u modulu Korisnici . Za brisanje kliknite na ikonu "smeća" koja se nalazi na samom desnom kraju u retku odabranog uređaja. Uvijek morate imati barem jednog aktivnog korisnika.

Napomena: Ako želite obrisati zadnjeg aktivnog korisnika, sustav vam to neće dopustiti. Primit ćete poruku o pogrešci.



10. Profil

Do modula Profil možete pristupiti u bočnom izborniku - dolje lijevo. U svom profilu možete uređivati svoje ime, prezime i lozinku. Nakon što ga kreirate, korisničko ime se ne može promijeniti. U odjeljku Profil možete promijeniti i jezik.

Informacije o politici privatnosti također se nalaze u odjeljku Profil.

Napomena: Stranica Profil omogućuje vam uređivanje trenutnog korisnika. Za dodavanje i uređivanje drugih korisnika, idite na 6. Korisnici modul
