Uštedite 30% troškova uz Reduxi: Inteligentno povezivanje vaše Acond toplinske pumpe putem Modbus TCP/IP
1. Potrebni koraci za uspostavljanje komunikacije između Reduxi kontrolera i Acond toplinske pumpe
1.1 Aktivacija Modbus TCP funkcije na toplinskoj pumpi
Aktivaciju i potrebno ažuriranje firmvera izvršit će Acond servisni tehničar.
Za dogovor termina kontaktirajte Acond korisničku službu: https://www.acond.com/en#contact-us
Važno: Nakon što su postavke aktivirane, instalater vam mora dati IP adresu toplinske pumpe. Preporučujemo korištenje statičke adrese. To će biti potrebno kasnije.
1.2 Potrebne komponente za spajanje Reduxi kontrolera na Acond toplinsku pumpu.
Za uspostavljanje veze između Reduxi kontrolera i Acond toplinske pumpe potrebne su dvije komponente:
- Reduxi kontroler
- Ethernet kabel
2. Spajanje Reduxi kontrolera s Acond toplinskom pumpom

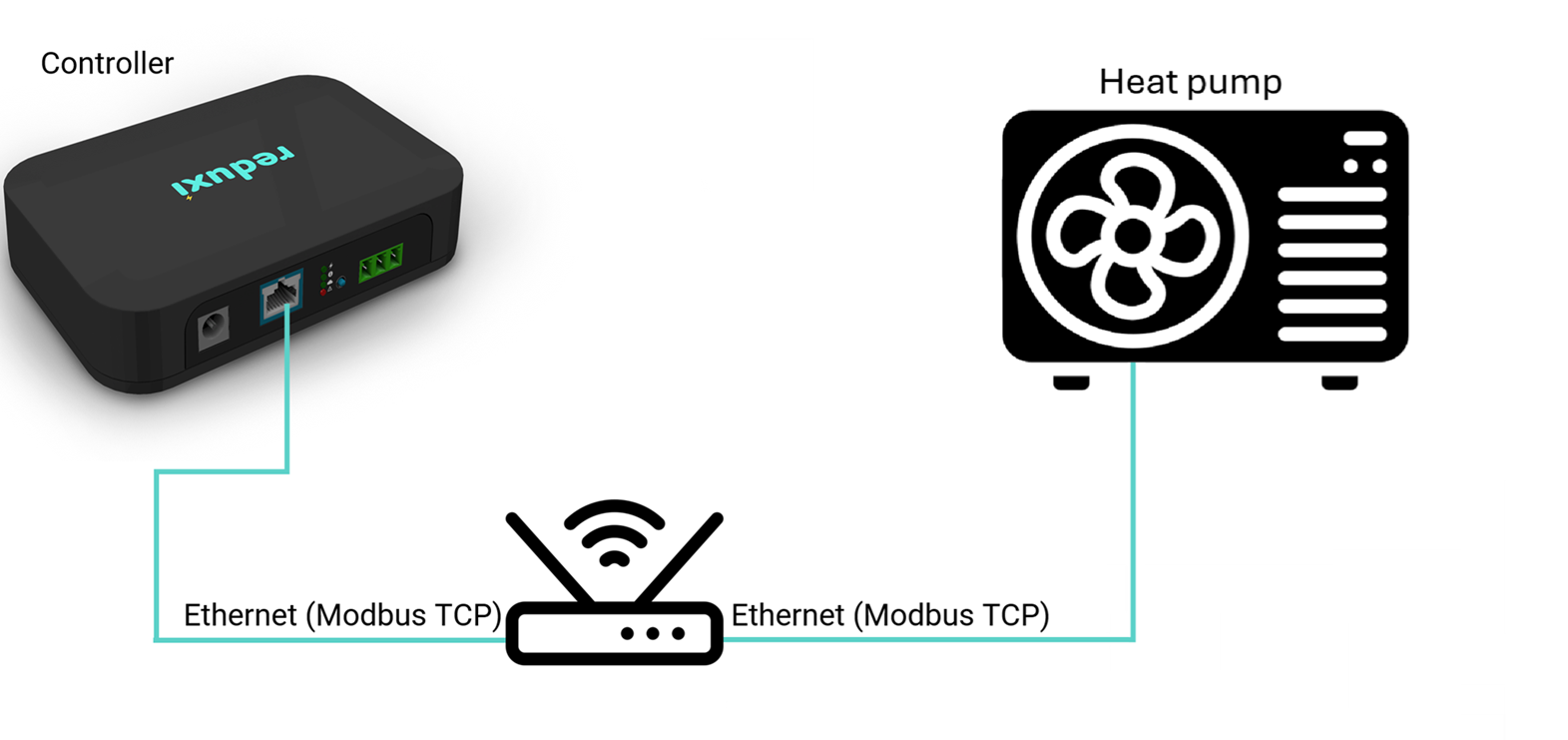

2.1 Simbolička slika cijelog spoja od Reduxi kontrolera do toplinske pumpe prikazana je u nastavku:
2.2 Spojite Ethernet kabel na svoju Acond toplinsku pumpu i Reduxi kontroler:
Mjesto spajanja Ethernet kabela razlikuje se ovisno o modelu. Za detaljne informacije pogledajte priručnik za toplinsku pumpu.
Nakon spajanja Ethernet kabela na toplinsku pumpu, spojite drugi kraj kabela na usmjerivač ili lokalni preklopnik. Zatim slijedite isti postupak s Reduxi kontrolerom.
3. Dodavanje toplinske pumpe kao novog uređaja u Reduxi konfiguratoru
Da biste dodali novu toplinsku pumpu kao uređaj ili uredili postojeću, slijedite ove korake, detaljno opisane u pojedinačnim točkama u nastavku.
3.1 Dodavanje uređaja
Prijavite se lokalno u aplikaciju Reduxi konfigurator na kontroleru i pritisnite gumb Dodaj uređaj:
3.2 Odaberite uređaj koji želite dodati

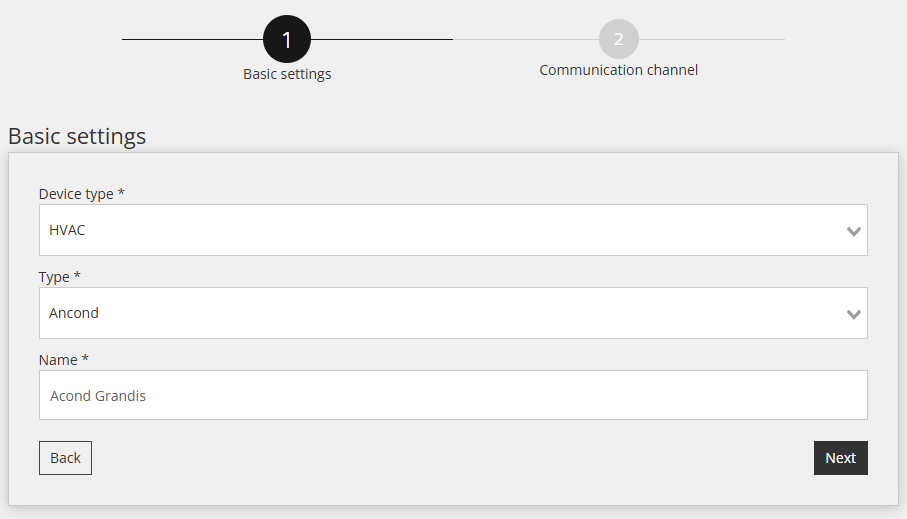

U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja koji želite dodati:
- Vrsta uređaja: HVAC,
- Vrsta: Acond
- Naziv: Navedite naziv uređaja, na primjer: Acond Grandis
Nakon što je sve uneseno, pritisnite "Dalje".

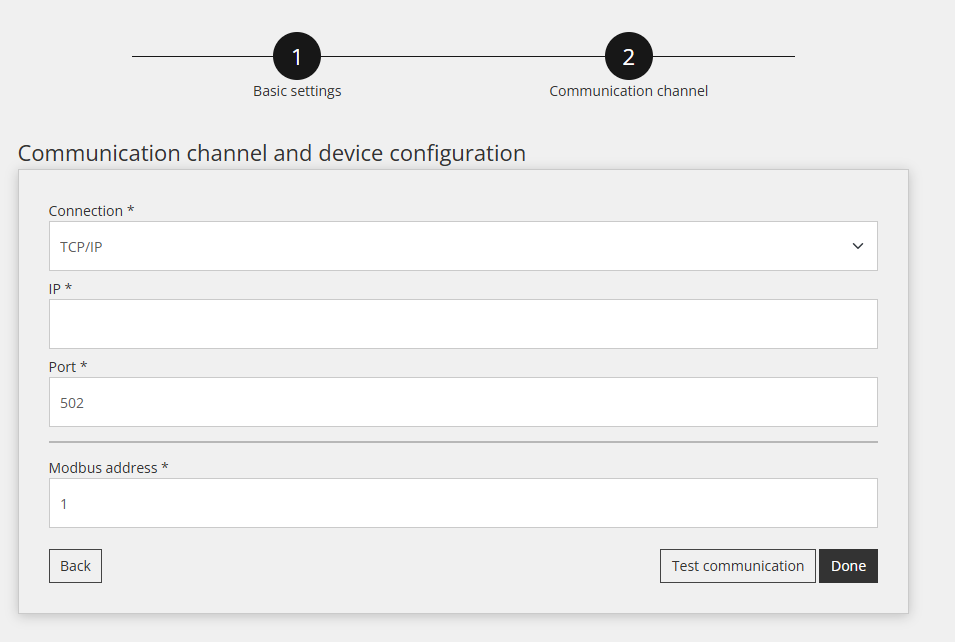

3.3 Komunikacijski kanal
Ovdje morate unijeti informacije o vezi s uređajem:
- Veza: TCP/IP
- IP: Unesite IP adresu koju ste dobili od Acond tehničara
- Port: 502
- Modbus adresa: zadana je 1, ali ove informacije također dolaze od tehničara
3.4 Test komunikacije
Test komunikacije provodi se pomoću gumba "Test communication", koji se nalazi s donje desne strane nakon svih polja parametara komunikacijskog kanala.
Test komunikacije može vratiti dva odgovora:

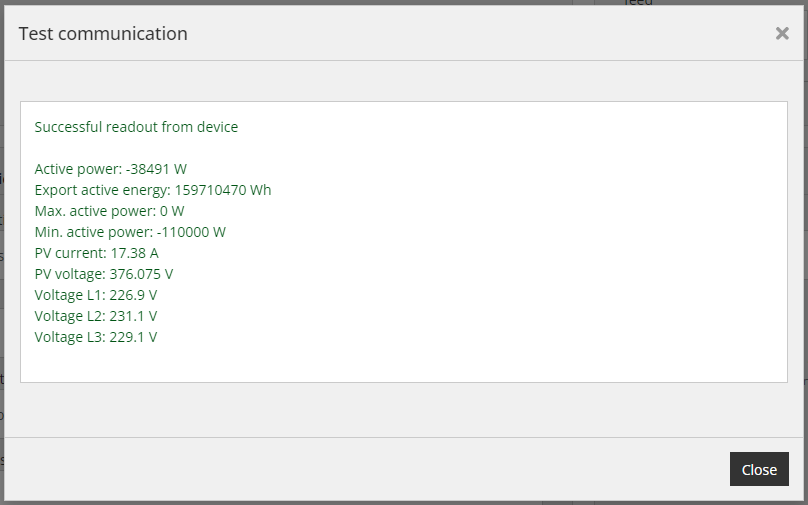

1. Komunikacija radi ispravno, slika ispod:

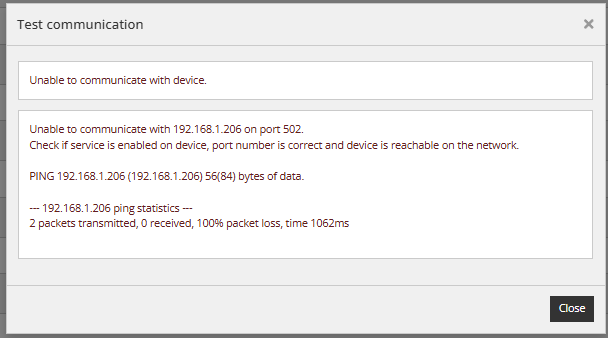

2. Komunikacija ne radi ispravno, slika ispod:

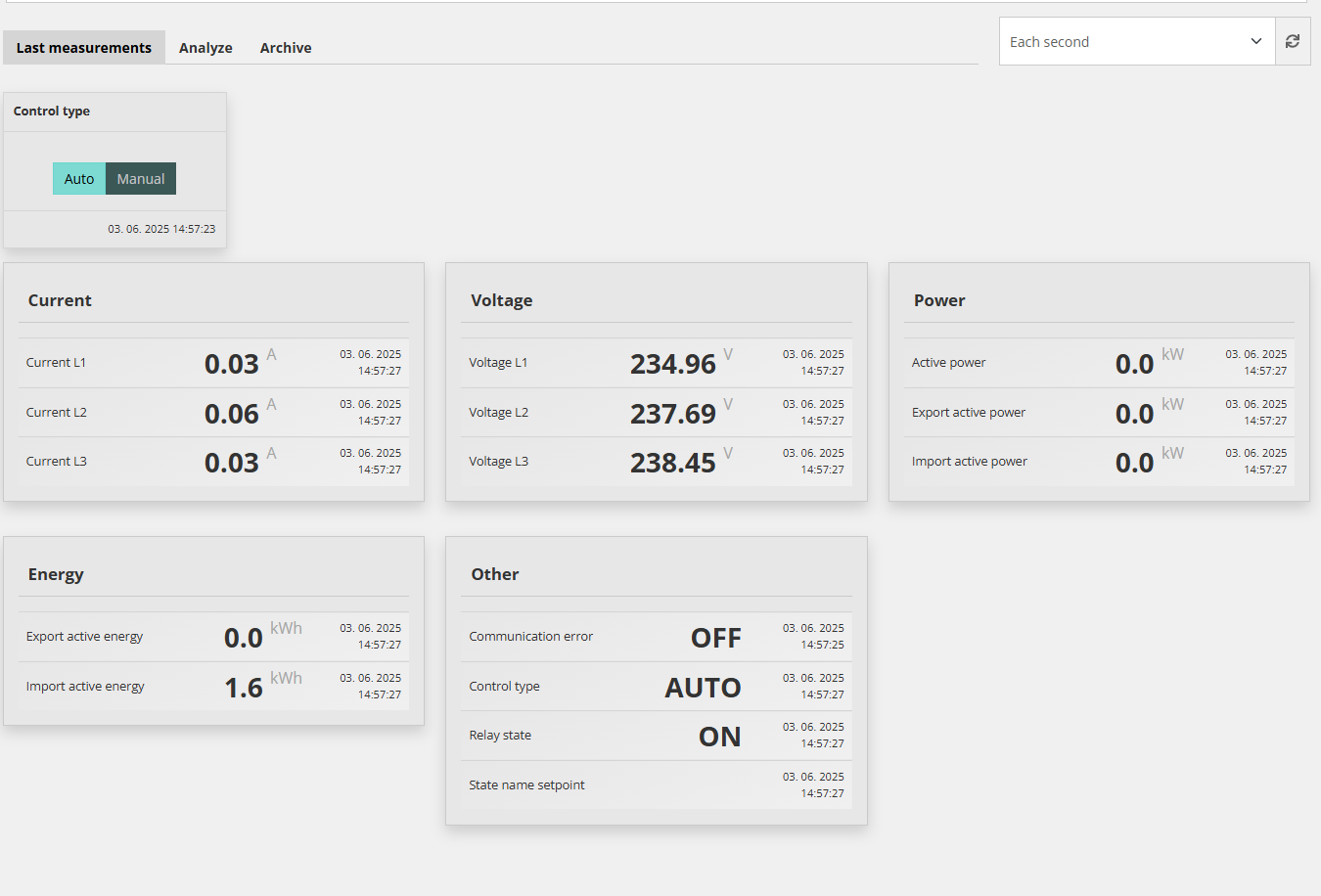

3.5 Zadnja mjerenja
Nakon uspješnog uspostavljanja komunikacije s novo dodanim uređajem, njegove se vrijednosti mogu provjeriti pod Uređaji - Acond toplinska pumpa u Reduxi konfiguratoru kao dodatni test.
Za napredno upravljanje toplinskom pumpom, integrirajte uređaj u strategiju Reduxi sustava. Pod Uređaji - Acond toplinska pumpa u Reduxi konfiguratoru, vrsta upravljanja mora biti postavljena na AUTO kako bi naredbe za strategiju utjecale na toplinsku pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičku cijenu i dinamičke tarife, slijedite upute o tome kako definirati strategiju na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledati i kontrolirati i putem aplikacije Reduxi.
