Kako povezati Starcharge Aurora AC EVSE punjač s Reduxi kontrolerom
Povežite Reduxi Controller sa StarCharge Aurora putem protokola OCPP. Reduxi može smanjiti vaš račun za struju za 70 %.

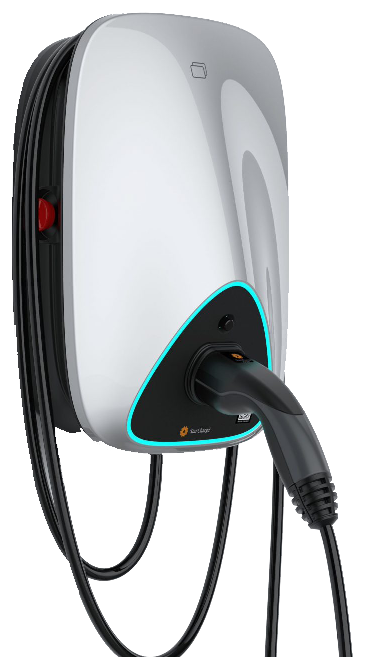

Tekstualni opis ove slike
Fotografija zidnog EV punjača (wallbox) na bijeloj pozadini. Kućište je sjajno bijelo i srebrno s crnom donjom prednjom pločom obrubljenom cijan svjetlosnom trakom. Crni utikač za punjenje umetnut je u utičnicu na prednjoj strani, a debeli crni kabel visi ispod u petljama. Crveni gumb ili svjetlo vidljivo je na lijevoj strani kućišta. Mali logotip nalazi se na prednjoj ploči. Nema čitljivog teksta.
1 Tehnička dokumentacija
Dokument proizvođača za StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Instalacija, puštanje u rad, punjenje i održavanje zidnog punjača Aurora.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- Zidni punjač StarCharge Aurora AC, instaliran
- Računalo ili prijenosno računalo za otvaranje web sučelja punjača
- Ethernet kabel (za LAN vezu ili za prvu prijavu)
- SIM kartica (samo za 4G vezu)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Instalacija punjača
Instalirajte zidni punjač prema uputama proizvođača i pustite ga u rad. Pojedinosti su u priručniku: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Punjačku stanicu možete povezati s internetom na tri načina: SIM karticom, Wi-Fi-jem ili Ethernetom.
Fotografija prikazuje priključno područje punjačke stanice. Umetnite SIM karticu ili priključite Ethernet kabel pokraj AC priključka.
Tekstualni opis ove slike
Crtež instalacije priključnog područja unutar kućišta punjača StarCharge Aurora, gledano pod kutom: tamno tijelo punjača sa žutim obrubljenim okvirom u kojem je priključni blok s obojenim žicama (žuto-zelena, plava, smeđa, crna) i ljubičastim Ethernet kabelom koji izlazi udesno kroz otvor za kabel. Tekstne oznake: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Crvene linije povezuju svaku oznaku s pripadajućim dijelom.
4 Prijava u web sučelje Aurore
Nakon instalacije povežite se s punjačkom stanicom pomoću računala ili prijenosnog računala.
4.1 Povezivanje Ethernet kabelom
192.168.88.1 i 192.168.88.200. Preporučujemo program kao što je NetSetMan. Alternativno, postavite je u operacijskom sustavu za mrežnu vezu.Tekstualni opis ove slike
Snimka zaslona programa NetSetMan (izbornik na njemačkom: Programm, Windows Tools, Optionen, Hilfe). Lijevo: stablo profila sa skupinom Gruppe koja sadrži profile Auto i StarCharge Aurora. Desno: kartica Ethernet s adapterom Intel(R) Ethernet Connection (18) I219-V. Odjeljak IP & Gateway označen: IP-Adresse automatisch beziehen [automatsko dobivanje IP adrese] nije odabrano; Folgende IP-Adresse verwenden [korištenje sljedeće IP adrese] odabrano. U crvenom okviru: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Odjeljak DNS-Server označen: DNS-Serveradresse automatisch beziehen nije odabrano; Folgende DNS-Serveradressen verwenden odabrano; Bevorzugt [primarni]: prazno; Alternativ [alternativni]: prazno (oba u crvenom okviru). Ispod: Erweiterte TCP/IP-Einstellungen s WINS, Routentabelle i IPv6, sve neoznačeno.
Tekstualni opis ove slike
Kolaž šest snimki zaslona Windowsa 11 s crvenim okvirima i crvenim brojevima od 1 do 7 koji pokazuje kako postaviti fiksnu IP adresu na Ethernet adapteru. Korak 1: okvir za pretraživanje izbornika Start na traci zadataka s upisanim tekstom network. Korak 2: rezultat pretraživanja Best match: View network connections, Control panel (crveni okvir); ispod su prijedlozi s weba i stavke postavki (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Korak 3: Control Panel, Network and Internet, prozor Network Connections s popisom adaptera (Bluetooth-Netzwerkverbindung nije povezano, OpenVPN Wintun mrežni kabel nije priključen, Ethernet Network 2 Intel(R) Ethernet Connection (crveni okvir), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Korak 4: dijalog Ethernet Status s crvenim okvirom oko gumba Properties. Korak 5: dijalog Ethernet Properties (popis stavki na njemačkom) s odabranom stavkom Internet Protocol, Version 4 (TCP/IPv4) (crveni okvir). Korak 6: crveni okvir oko gumba Properties u tom dijalogu. Korak 7: dijalog Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically nije odabrano; Use the following IP address odabrano, s poljima IP address, Subnet mask i Default gateway ispunjenima brojevima u obliku 192.168.x.x (točne znamenke; maska podmreže izgleda kao 255.255.255.0); Use the following DNS server addresses odabrano, Preferred DNS server i Alternate DNS server prazni; crveni okvir oko tih polja.
192.168.88.206. Prijavite se sa zadanim korisničkim imenom i lozinkom u nastavku.| Parametar | Vrijednost |
|---|---|
| Korisnik | wbdh |
| Lozinka | 26835941 |
Tekstualni opis ove slike
Snimka zaslona stranice za prijavu na web sučelje punjača Aurora. Pozadina: fotografija moderne uredske ili tvorničke zgrade s tamnom fasadom i zelenim staklenim dijelovima pod plavim nebom; na fasadi se slabo vide logotip tvrtke i kineski znakovi. Sredina: naslov Login (blijed), dva tamna polja za unos s oznakama Username i Password (mala crvena oznaka nalazi se na desnom kraju polja Username) i narančasti gumb Sign me in. Sadržaj polja nije prikazan.
Tekstualni opis ove slike
Snimka zaslona web sučelja StarCharge, stranica Quick Setup (traka puta Home / Quick Setup). Tamni lijevi izbornik: Quick Setup (istaknuto), Hardware Setting, Software Setting, Charging Status, Upload and download. Gornja traka: Language, User Set. Polja: ChargePoint Id: prazno, s gumbima Submit i Refresh. Odjeljak OCPP Setting: IP or Domain Name: prazno; SSL Enable: disable (padajući izbornik); Port: prazno; Path: prazno; Authorization key: prazno; gumbi Submit i Refresh. Odjeljak Certificate Import: polje za datoteku s gumbom Browse i gumb Submit.
5 Unos ChargePoint ID-a i postavljanje OCPP-a
Tekstualni opis ove slike
Snimka zaslona web sučelja StarCharge, stranica Quick Setup, s crvenim okvirima i crvenim brojevima od 1 do 8. Crveni okvir 1: Quick Setup u tamnom lijevom izborniku (ostale stavke: Hardware Setting, Software Setting, Charging Status, Upload and download). Crveni okvir 2: ChargePoint Id: 1234. Crveni okvir oko obrasca OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (odrezano, kraj nije prikazan); 7. Authorization key: prazno. Crveni okvir 8: gumb Submit pokraj gumba Refresh. Ispod: Certificate Import s poljem za datoteku, gumbom Brows i gumbom Submit; naslov 4G configuration.
1 ako pozadinski sustav za pristup koristi TLS, a inače 0.9000./ocpp/1.6/json
6 Konfiguracija mrežnih postavki Aurore
U web sučelju podesite kako se punjačka stanica povezuje s internetom ili lokalnom mrežom. Mogućnosti: 4G (SIM), Wi-Fi ili LAN (Ethernet).
6.1 4G (SIM)
Tekstualni opis ove slike
Snimka zaslona web sučelja StarCharge, stranica Software Setting, s crvenim okvirima i crvenim brojevima od 1 do 4. Tamni lijevi izbornik: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Glavno područje: naslov 4G configuration (crveni okvir 2). Crveni okvir 3 oko obrasca: Enable modification (potvrdni okvir, čini se označen); polja APN, User, Pwd, Pin, sva prazna; padajući izbornik EncrypType. Crveni okvir 4 oko gumba Submit, pokraj gumba Refresh. Ispod: naslov Ethernet configuration s potvrdnim okvirom Enable modification (neoznačen) te gumbima Submit i Refresh; naslov DNS configuration.
6.2 Wi‑Fi
Tekstualni opis ove slike
Snimka zaslona web sučelja StarCharge, stranica Software Setting, s crvenim okvirima i crvenim brojevima od 1 do 4. Tamni lijevi izbornik: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Glavno područje: naslov Wifi configuration (crveni okvir 2). Crveni okvir 3 oko obrasca: Wifi enable (označeno); Mode selection: STA (padajući izbornik); SSID: prazno; Pwd: prazno; Channel: 1 (zasivljen padajući izbornik); Encryption: WPA2 (padajući izbornik); drugi označeni potvrdni okvir s oznakom Encryption enable. Crveni okvir 4 oko gumba Submit, pokraj gumba Refresh.
6.3 LAN (Ethernet)
Tekstualni opis ove slike
Snimka zaslona web sučelja StarCharge, stranica Software Setting, s crvenim okvirima i crvenim brojevima od 1 do 4. Tamni lijevi izbornik: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Gornja traka: Language, User Set. Glavno područje: naslov Ethernet configuration (crveni okvir 2). Crveni okvir 3 oko dva označena potvrdna okvira: Enable modification i Dhcp enable. Crveni okvir 4 oko gumba Submit, pokraj gumba Refresh. Ispod: naslov DNS configuration s neoznačenim potvrdnim okvirom Dns enable te gumbima Submit i Refresh.
7 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
8 Dodavanje Aurore u Reduxi
Uspostavite OCPP komunikaciju između StarCharge Aurore i Reduxi Controllera.
8.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (vidi točku 7) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (s ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovoda) i dvije stavke s ikonama sunca bez vidljivih naziva. Pri dnu je gumb Add device sa znakom plus, označen cijan pravokutnikom.
U prvom koraku odaberite osnovne postavke:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po vašem izboru, na primjer StarCharge Aurora
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, korak 1 od 2 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan), 2 Communication channel (sivo). Obrazac Basic settings: Device type (obavezno): EV charger; Type (obavezno): OCPP 1.6 - JSON; Name (obavezno): StarCharge Aurora. Gumbi: Back (lijevo), Next (desno, tamno).
8.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za OCPP. Definirajte Device identifier. To mora biti isti ID kao ChargePoint ID na punjačkoj stanici. Reduxi Controller automatski generira URL za OCPP JSON 1.6. Na kraj tog URL-a dodajte /Device ID.
| Parametar | Vrijednost |
|---|---|
| Identifikator uređaja | Isto kao ChargePoint ID na punjačkoj stanici |
| Controller OCPP JSON 1.6 URL | Generira ga kontroler. Na kraj dodajte /Device ID. Primjer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazac Communication channel and device configuration, napomena: There are no available connections. Polja: Device identifier (obavezno): my_staion_ID1 [kako je prikazano], označeno cijan pravokutnikom; Connector (obavezno): 1; Charger type (obavezno): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obavezno): Manual override; Per phase max. current manual override: 32, napomena: In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: prazan padajući izbornik; Allow new charging session: Always. Zadnje polje, označeno cijan pravokutnikom: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, s ikonom za kopiranje desno. Gumbi: Back (lijevo), Done (desno, tamno).
8.3 Testiranje komunikacije
Kliknite Test communication dolje desno, ispod polja komunikacijskog kanala. Test provjerava OCPP komunikaciju i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Test vraća jedan od tri rezultata:
Slučaj 1: komunikacija radi ispravno.
Tekstualni opis ove slike
Snimka zaslona dijaloga Testkommunikation na njemačkom u Reduxi Configuratoru, s križićem za zatvaranje. Zeleni tekst u bijelom okviru: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Tamni gumb dolje desno: Schließen [Zatvori].
Slučaj 2: Unable to communicate with device 1, ID of device is not set or is different.
Tekstualni opis ove slike
Snimka zaslona dijaloga Testkommunikation na njemačkom u Reduxi Configuratoru, s križićem za zatvaranje. Prvi okvir, crveni tekst: Keine Kommunikation mit dem Gerät möglich. [Komunikacija s uređajem nije moguća.] Drugi okvir, crveni tekst: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Tamni gumb dolje desno: Schließen [Zatvori].
ID koji ste dodijelili u Reduxi Controlleru ne podudara se točno s ID-om punjačke stanice. Provjerite oba i pokušajte ponovno.
Slučaj 3: Nije pronađen nijedan uređaj s OCPP 1.6 komunikacijom.
Tekstualni opis ove slike
Snimka zaslona dijaloga Test communication na njemačkom u Reduxi Configuratoru, naslov: Testkommunikation, s križićem za zatvaranje. Poruka crvenim tekstom u bijelom okviru: Keine Kommunikation mit dem Gerät möglich. [Komunikacija s uređajem nije moguća.] Tamni gumb dolje desno: Schließen [Zatvori].
Postavke na punjačkoj stanici nisu spremljene, Aurora nema internetsku vezu ili je putanja do Reduxi Controllera neispravna. Provjerite internetsku vezu punjača, ožičenje (ako postoji) i postavke.
9 Provjera očitanja
9.1 Posljednja mjerenja
Nakon što se komunikacija uspostavi, provjerite očitanja novog uređaja pod Devices – Last measurements u Reduxi Configuratoru.
9.2 Uključivanje upravljanja putem Reduxija
Za naprednu kontrolu punjača uključite uređaj u Reduxi strategiju. Pod Devices u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe strategije utječu na punjač.
Za korištenje dinamičkih cijena i dinamičkih tarifa definirajte strategiju prema opisu u članku Strategies for Reduxi controller.
Nakon dodavanja uređaja možete ga nadzirati i upravljati njime i u Reduxi cloud aplikaciji.
✓ Sažetak
Priprema (točke 1–3): Pročitajte priručnik, pripremite opremu i instalirajte zidni punjač.
StarCharge Aurora (točke 4–6): Prijavite se u web sučelje, unesite ChargePoint ID i OCPP podatke kontrolera, a zatim postavite 4G, Wi-Fi ili LAN.
Dodavanje u Reduxi (točke 7–8): Prijavite se, dodajte OCPP 1.6 - JSON uređaj s ChargePoint ID-om kao Device identifier, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 9): Provjerite posljednja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication: ID uređaja nije postavljen ili je drukčiji | Device identifier u Reduxiju mora se točno podudarati s ChargePoint ID-om punjača (točka 5, točka 8.2). |
| Test communication: nije pronađen nijedan uređaj s OCPP 1.6 komunikacijom | Provjerite jesu li postavke spremljene na punjaču, ima li Aurora internetsku vezu i je li putanja do kontrolera ispravna (točke 5 i 6). |
| Web sučelje punjača ne otvara se | Postavite IP adresu svog računala na 192.168.88.1–200 i otvorite 192.168.88.206 (točka 4.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
