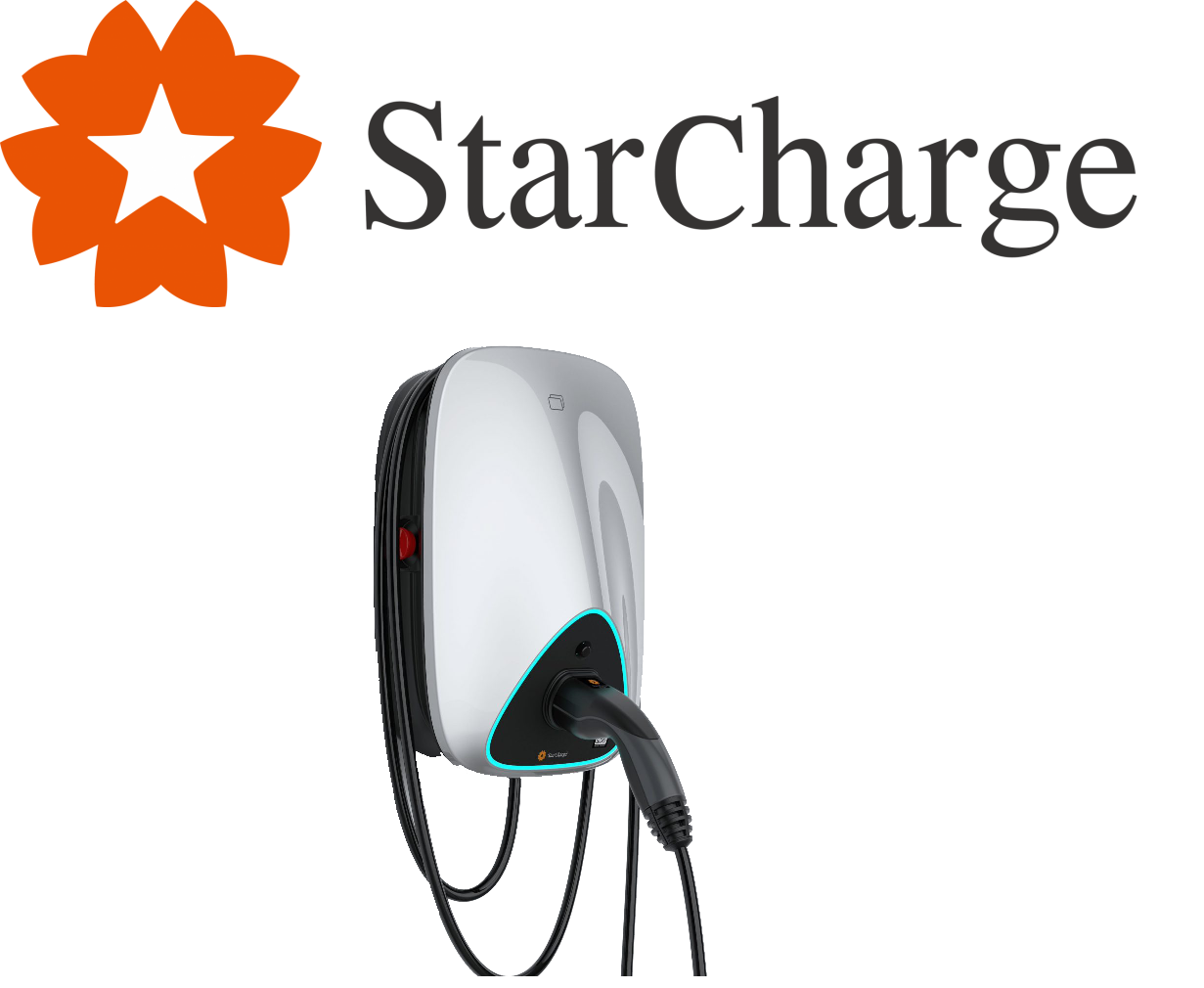

Reduxi s punjačem Starcharge Aurora AC EVSE

Ažurirano

Povežite Reduxi kontroler sa StarCharge Aurora i iskoristite OCPP protokol. Reduxi može smanjiti vaš račun za električnu energiju za 70%.

1. Instalacija

Instalirajte zidnu kutiju prema uputama proizvođača i pustite je u rad.

Za više detalja slijedite poveznicu na priručnik:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Imate tri mogućnosti za spajanje stanice za punjenje na internet: putem SIM kartice, WiFi ili Ethernet.

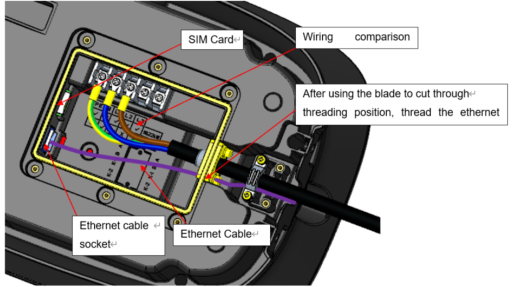

Sljedeća fotografija prikazuje područje spajanja stanice za punjenje. Tamo možete instalirati SIM karticu ili spojiti Ethernet kabel pored AC priključka:

2. Prijava na Aurora web stranicu

Nakon što je stanica za punjenje instalirana, morate se na nju povezati pomoću računala ili prijenosnog računala.



2.1 Povezivanje putem Ethernet kabela:

  1. Spojite svoje računalo ili prijenosno računalo izravno na stanicu za punjenje ili alternativno na lokalni preklopnik na koji je također spojena stanica za punjenje.

  2. Privremeno postavite IP adresu vašeg računala ili prijenosnog računala. Koristite IP adresu između 192.168.88.1-200
    Preporučujemo programe kao što je NetSetMan ili slično. Alternativno, postavke se mogu izvršiti i izravno u operativnom sustavu za odgovarajuću mrežnu vezu.

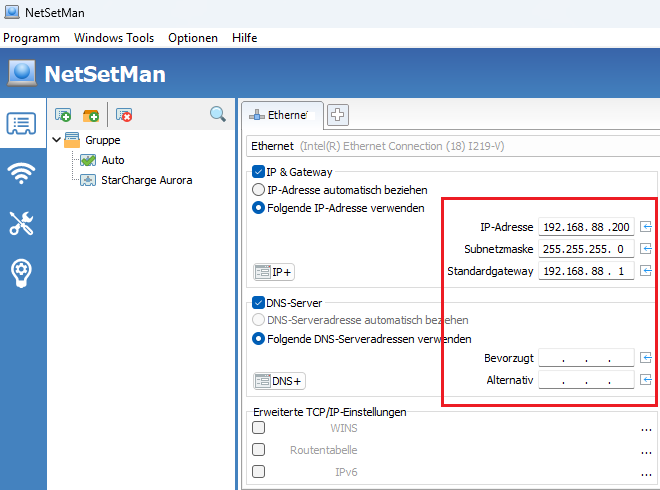

    NetSetMan:

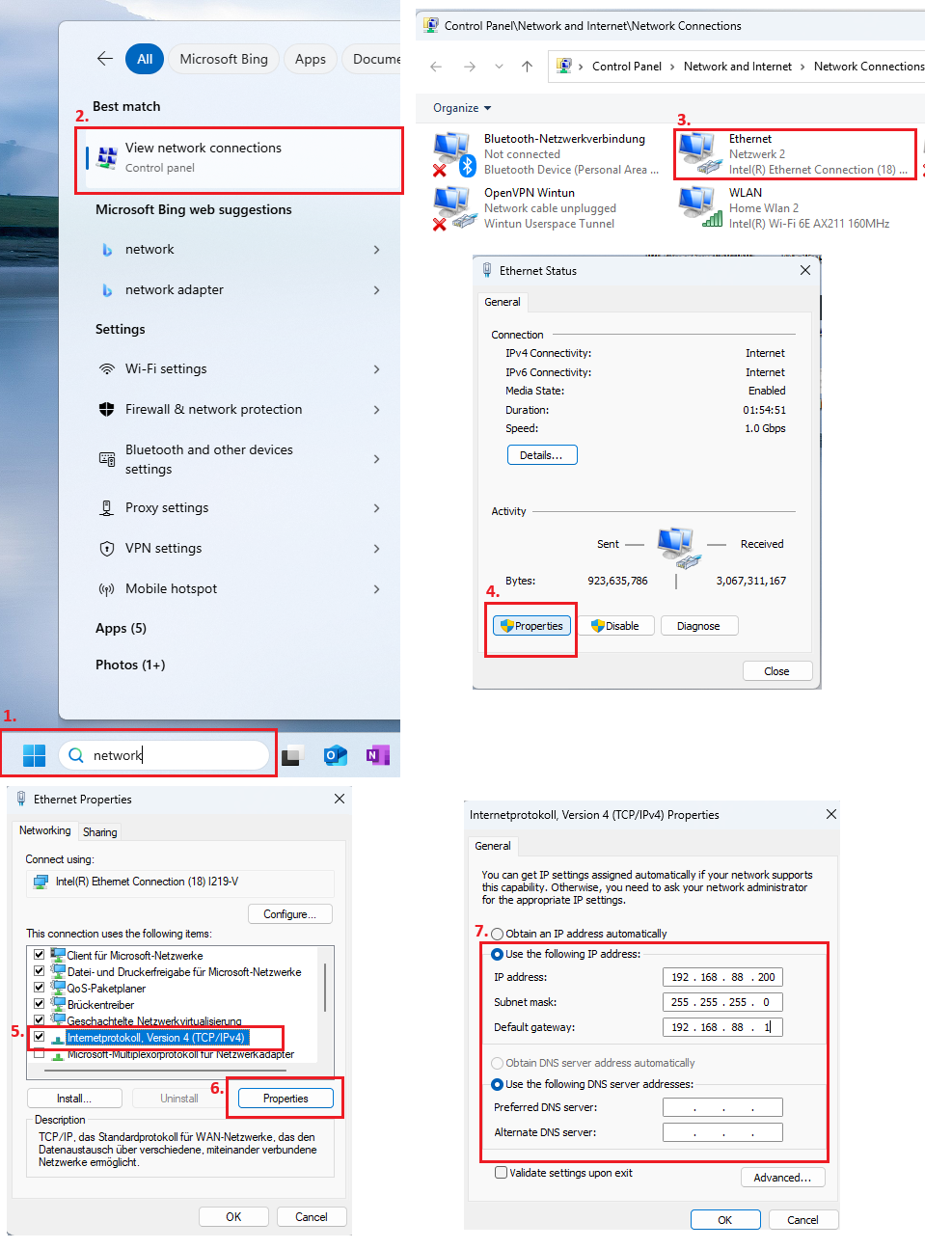

    Postavke sustava Windows:

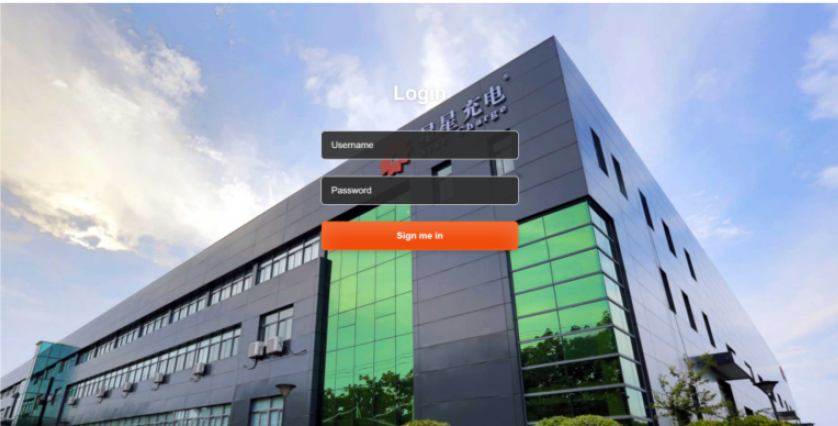

  3. Otvorite svoj preglednik i unesite zadanu IP adresu stanice za punjenje: 192.168.88.206

    za prijavu koristite:
    korisnik: wbdh
    lozinka: 26835941

  4. Sada bi trebali biti na web sučelju stanice za punjenje:

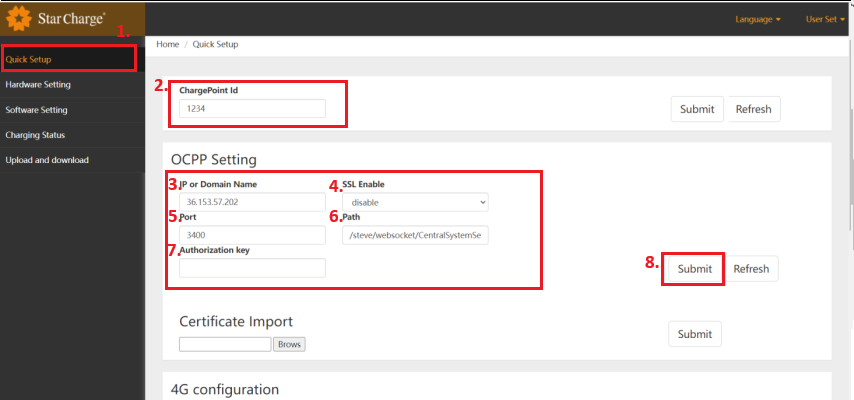

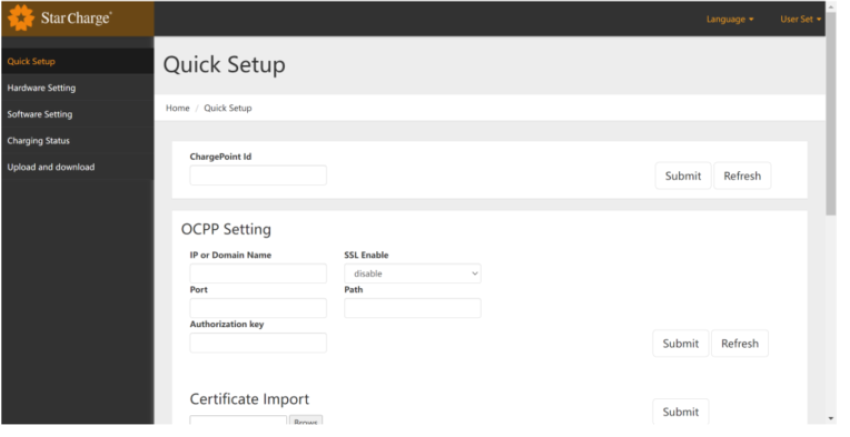

3. Unesite ID točke punjenja i postavite OCPP

  1. Odaberite Brzo postavljanje s lijeve strane glavne stranice
  2. Unesite ID točke punjenja i potvrdite klikom na Submit
    Važno: Zabilježite ovo za kasnije
  3. Unesite IP adresu s Reduxi kontrolera koji je instaliran na lokaciji.
  4. SSL_Enable: Vrijednost je 1 kada pozadina koristi TLS za pristup, inače je vrijednost 0.
  5. Unesite broj porta 9000
  6. Unesite putanju s Reduxi kontrolera: /ocpp/1.6/json
  7. Ključ za autorizaciju: samo ostavite prazno
  8. Kliknite na Submit u OCPP dijelu kako biste potvrdili isporuku informacija o postavkama pozadini.



4. Konfigurirajte mrežne postavke Aurora

Nakon što ste na web sučelju stanice za punjenje, morat ćete konfigurirati mrežne postavke.

Imate sljedeće mogućnosti za spajanje stanice za punjenje na internet ili lokalnu mrežu:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

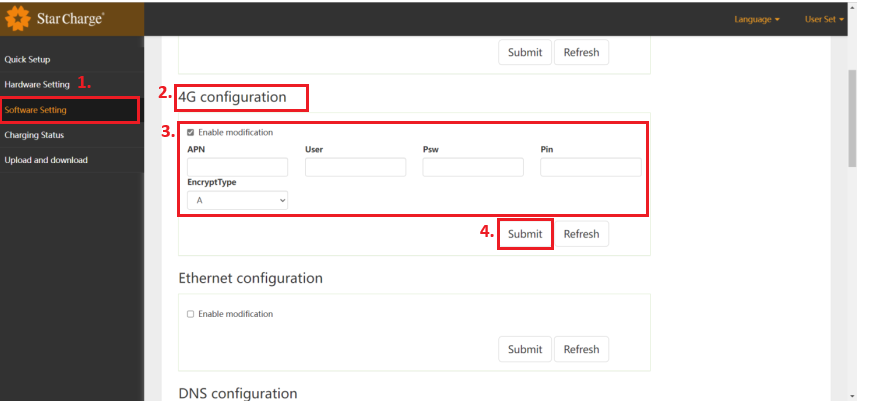

4.1 4G (SIM)

  1. Odaberite Software Setting s lijeve strane glavne stranice.
  2. Pronađite 4G konfiguraciju
  3. Kliknite Enable modification i unesite informacije koje ste dobili od svog mobilnog operatera.

  4. Potvrdite s submit

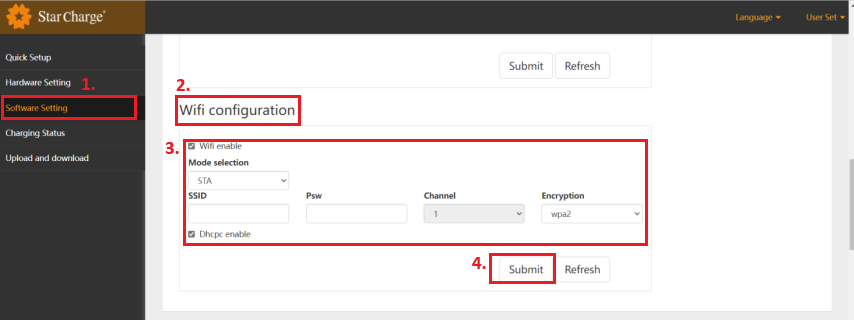

4.2 WiFi

  1. Odaberite Software Setting s lijeve strane glavne stranice

  2. Pronađite WiFi konfiguraciju i omogućite je

  3. Pod odabirom načina rada odaberite STA i ispunite “SSID” (Wi-Fi ID) “Psw” (Wi-Fi lozinka) i “Encryption” (općenito odaberite wpa2)
    Preporučujemo da dodijelite statičku IP adresu prema mreži dostupnoj na vašoj lokaciji.
    Važno: Molimo zabilježite ovu adresu jer će vam trebati kasnije.

  4. Potvrdite klikom na submit.

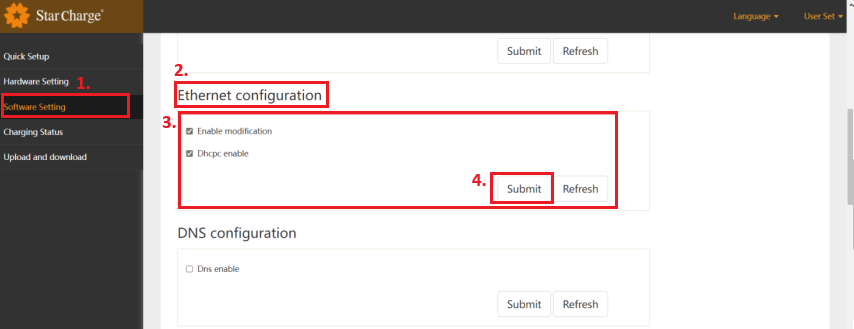

4.3 LAN (Ethernet)

  1. Odaberite Software Setting s lijeve strane glavne stranice

  2. Pronađite Ethernet konfiguraciju i omogućite je

  3. Preporučujemo da dodijelite statičku IP adresu prema mreži dostupnoj na vašoj lokaciji.
    Važno: Molimo zabilježite ovu adresu jer će vam trebati kasnije.

  4. Potvrdite klikom na submit.



Nakon što ste dovršili ove postavke, odspojite svoj uređaj sa stanice za punjenje i, ako koristite LAN vezu, spojite Ethernet kabel na Reduxi kontroler ili preklopnik. Zatim nastavite s postavljanjem na Reduxi kontroleru.





5. Napravite konfiguraciju za OCPP komunikaciju između Starcharge Aurora i Reduxi kontrolera

4.1 Dodaj uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb Dodaj uređaj.

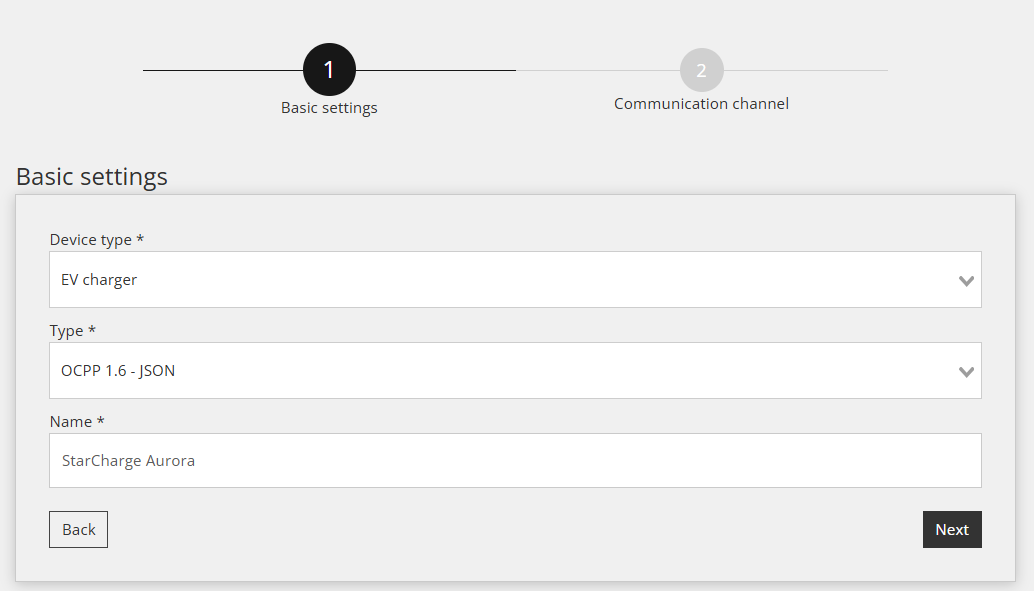

4.2 Odaberite uređaj koji želite dodati


U prvom koraku definiraju se osnovne postavke:

  • Odaberite Vrsta uređaja: EV punjač,
  • Odaberite Vrsta: OCPP 1.6 - JSON,
  • Uređaju dodijelite ime po želji, na primjer: StarCharge Aurora

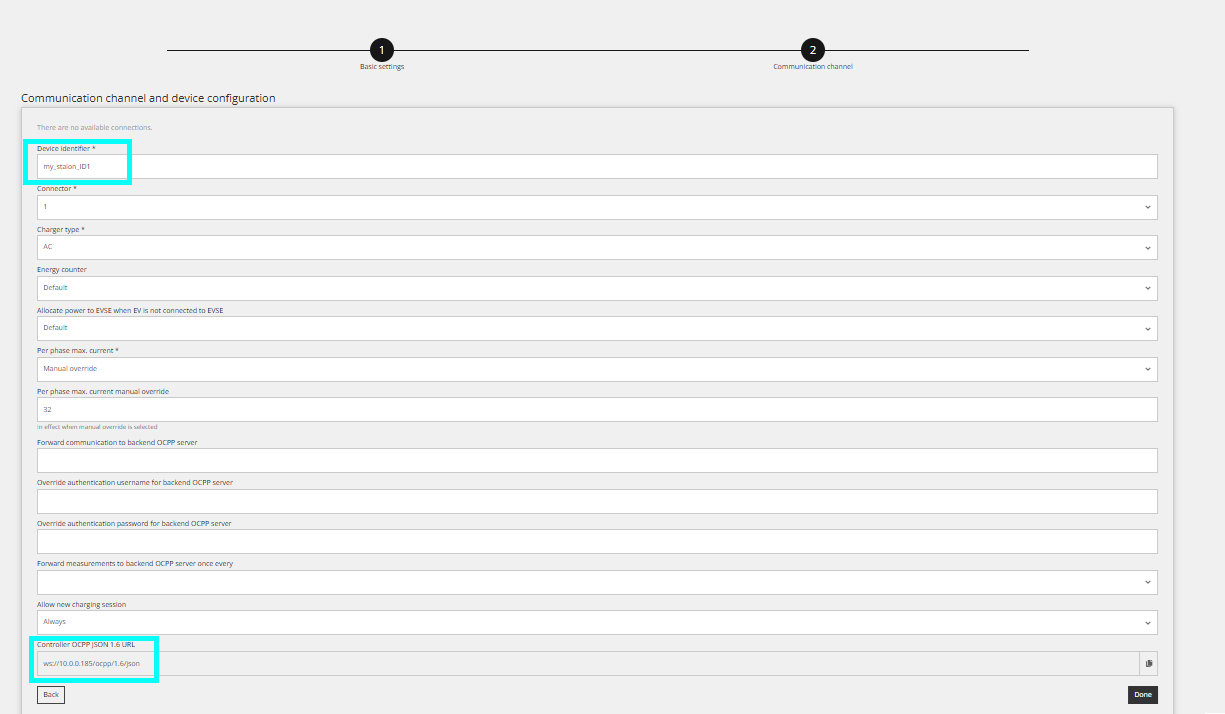

4.3 Konfiguracija uređaja za OCPP


Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno funkcionirala.



Prvo definirajte identifikator uređaja (mora biti isti ID kao na stanici za punjenje).
U slučaju OCPP json 1.6 protokola potreban je URL, koji automatski generira Reduxi kontroler. Nakon što generirate URL, morate dodati /ID uređaja na kraj URL-a.  Primjer URL-a: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Testiranje komunikacije


Testiranje komunikacije se vrši putem gumba za testiranje komunikacije koji se nalazi u donjem desnom kutu nakon polja komunikacijskog kanala.



Postoje tri različita slučaja odgovora komunikacije.

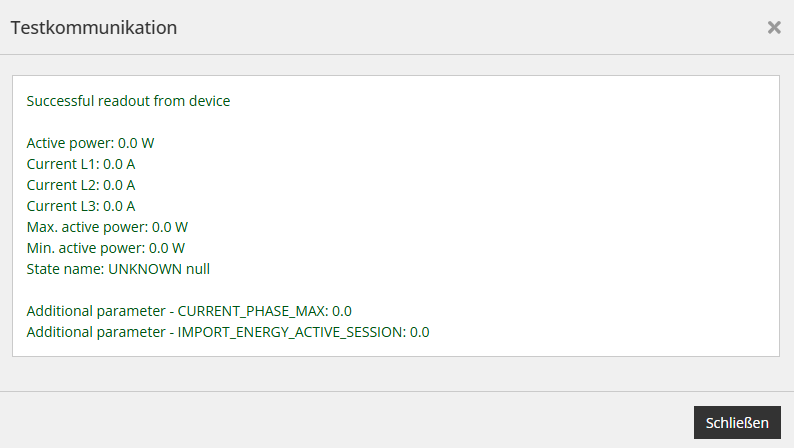

Slučaj 1: Komunikacija ispravno funkcionira:

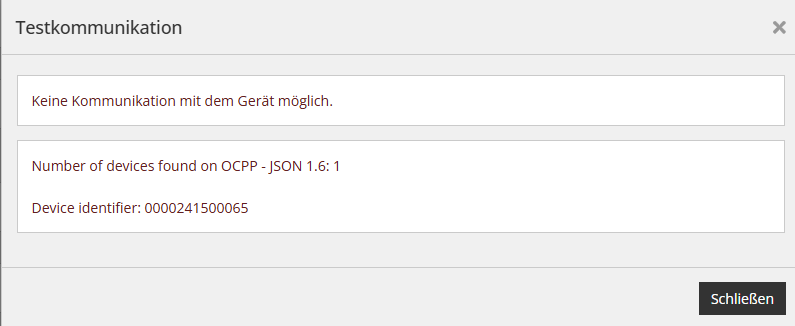

Slučaj 2: Nije moguće komunicirati s uređajem 1, ID uređaja nije postavljen ili je različit:

U ovom se slučaju ID koji ste dodijelili Reduxi kontroleru ne podudara točno s ID-om stanice za punjenje. Provjerite informacije i pokušajte ponovo.



Slučaj 3: Nije pronađen uređaj s OCPP 1.6 komunikacijom:

U ovom slučaju postavke na stanici za punjenje nisu spremljene ili Aurora nema internetsku vezu ili je put do Reduxi kontrolera netočan. Provjerite internetsku vezu punjača, ožičenje (ako postoji) i postavke.

Nakon što se uređaj uspješno doda putem konfiguratora, može se pratiti i njime upravljati putem cloud aplikacije Reduxi.
