Kako povezati uređaje SMA Solar Technology s Reduxi kontrolerom

Ažurirano
⚡ Reduxi Controller · Baza znanja

Kako povezati uređaje SMA Solar Technology s Reduxi kontrolerom

Integracija Reduxi-SMA omogućuje fleksibilno puštanje pretvarača u rad radi uravnoteženja mreže, povećava učinkovitost i otvara mogućnosti arbitraže koje smanjuju troškove i povećavaju dobit.

🔧 SMA Data Manager, Speedwire/Webconnect Data Module ili SMA pretvarač s LAN priključkom · Reduxi Controller
🌐 Modbus TCP/IP
🔢 Port 502

📄 Preuzmite kao PDF

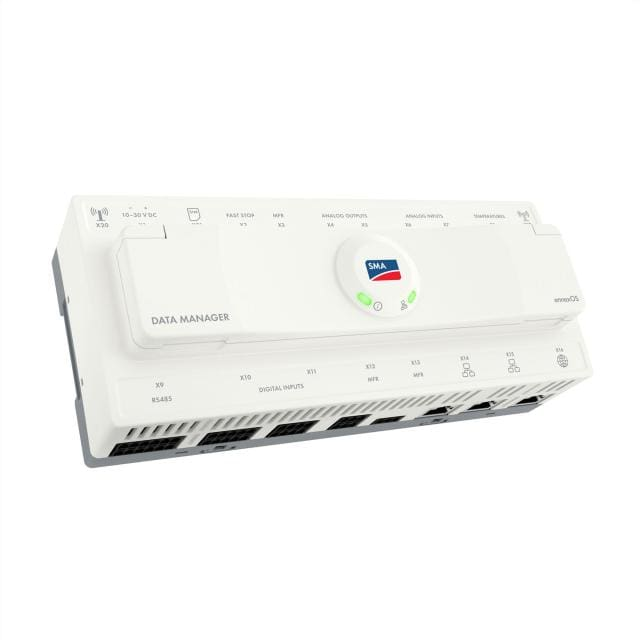

Fotografija SMA Data Managera M, bijelo kućište s logotipom SMA i zelenim LED lampicama
SMA Data Manager M (slika distributera)
Tekstualni opis ove slike

Fotografija proizvoda SMA Data Manager M na bijeloj pozadini: bijelo, široko kućište za DIN-vodilicu, gledano odozgo pod kutom. Gornji poklopac prikazuje logotip SMA u okruglom polju sa zelenim statusnim LED lampicama i natpisom DATA MANAGER dolje lijevo. Redovi malih ispisanih oznaka stezaljki i priključaka protežu se uz gornji i prednji rub, a stezaljke i mrežni priključci nalaze se uz donji dio prednje strane.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema i mogućnosti povezivanja
  3. Uključivanje Modbus TCP/IP na SMA uređaju
  4. Prijava u Reduxi web sučelje
  5. Dodavanje SMA uređaja u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Stranice proizvođača i priručnici:

2 Potrebna oprema i mogućnosti povezivanja

2.1 Potrebna oprema

  • Reduxi Controller
  • SMA Data Manager, SMA Speedwire/Webconnect Data Module ili SMA pretvarač s LAN priključkom (vidi točku 2.2)
  • IP adresa SMA uređaja
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

2.2 Mogućnosti povezivanja

Reduxi sustav podržava nekoliko mogućnosti povezivanja. Sve koriste protokol Modbus TCP/IP za komunikaciju s pretvaračima. Taj standardni pristup omogućuje pouzdano prikupljanje podataka u stvarnom vremenu s vaših fotonaponskih pretvarača i drugih uređaja.

Opcija Hardver Što radi
1 SMA Data Manager Poveznica između pretvarača, brojila električne energije i baterija. Reduxi prikazuje sve uređaje po kategoriji kao zbroj.
2 SMA Speedwire/Webconnect Data Module Omogućuje pretvaraču LAN komunikaciju i uključuje Modbus TCP/IP.
3 Izravna LAN veza sa SMA pretvaračem Bez dodatne opreme. Pretvarači s LAN priključkom komuniciraju putem Modbus TCP/IP.

3 Uključivanje Modbus TCP/IP na SMA uređaju

3.1 Mogućnost 1: SMA Data Manager

Uređaji su s SMA Data Managerom povezani putem RS485. SMA Data Manager s Reduxi sustavom povezuje se putem Modbus TCP/IP. Reduxi zbraja i prikazuje sve uređaje po kategoriji:

  • PV
  • Baterije
  • Brojila električne energije
  • EVSE

Uključite Modbus TCP/IP na SMA Data Manageru kako je opisano u SMA online priručniku.

Koraci za mjerenje mreže

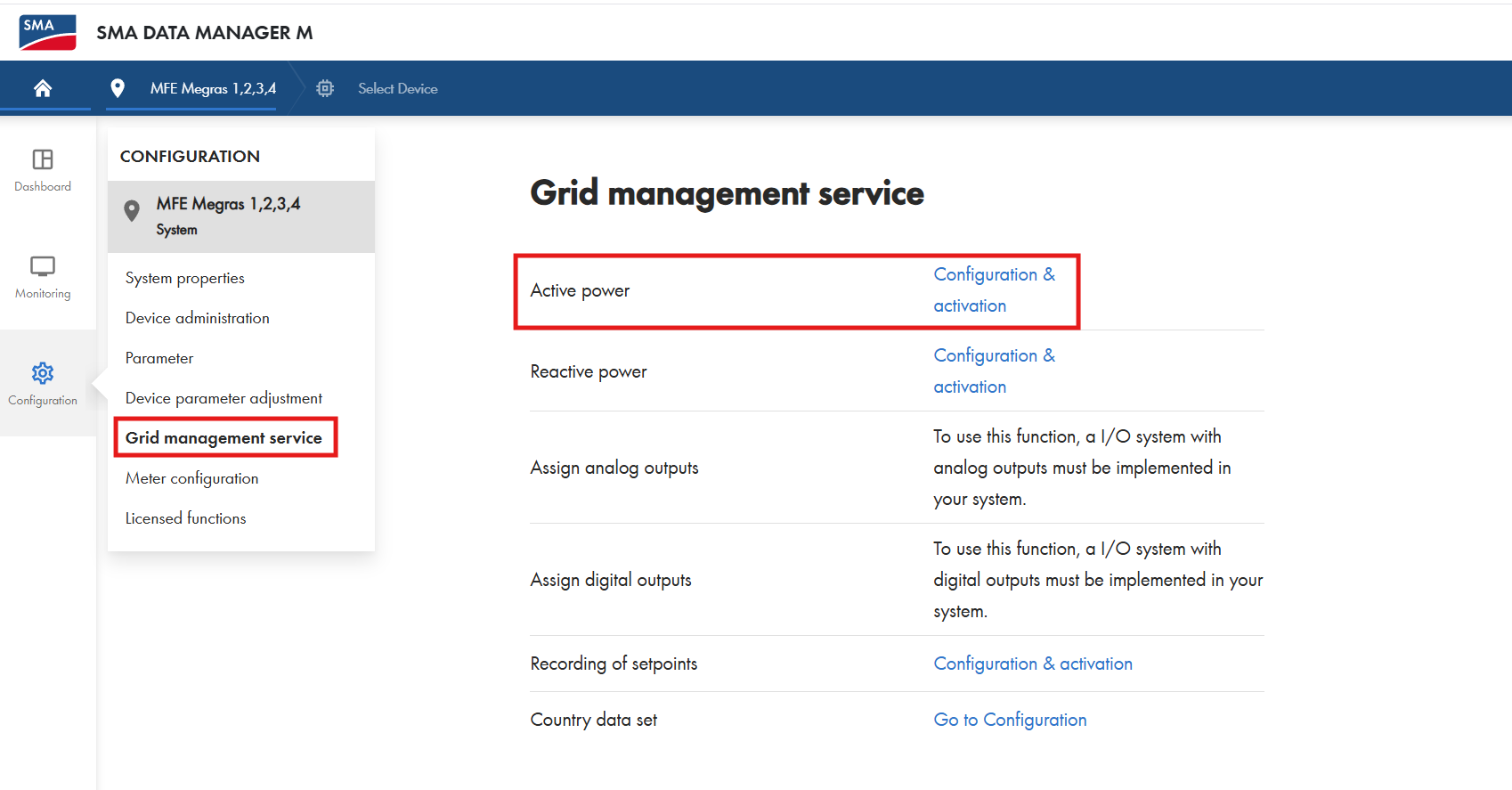

SMA Data Manager M, Configuration ' Grid management service, istaknut redak Active power
Korak 1: Grid management service – Active power
Tekstualni opis ove slike

Snimka zaslona web sučelja SMA Data Manager M. Zaglavlje: logotip SMA, tekst SMA DATA MANAGER M, traka puta s MFE Megras 1,2,3,4 i Select Device. Lijeva traka ikona: Dashboard, Monitoring, Configuration (odabrano). Izbornik Configuration pod MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (istaknuto crvenim okvirom), Meter configuration, Licensed functions. Glavna stranica s naslovom Grid management service, tablica s recima: Active power (crveni okvir) s poveznicom Configuration & activation; Reactive power s poveznicom Configuration & activation; Assign analog outputs s tekstom: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs s istom vrstom teksta za digitalne izlaze; Recording of setpoints s poveznicom Configuration & activation; Country data set s poveznicom Go to Configuration.

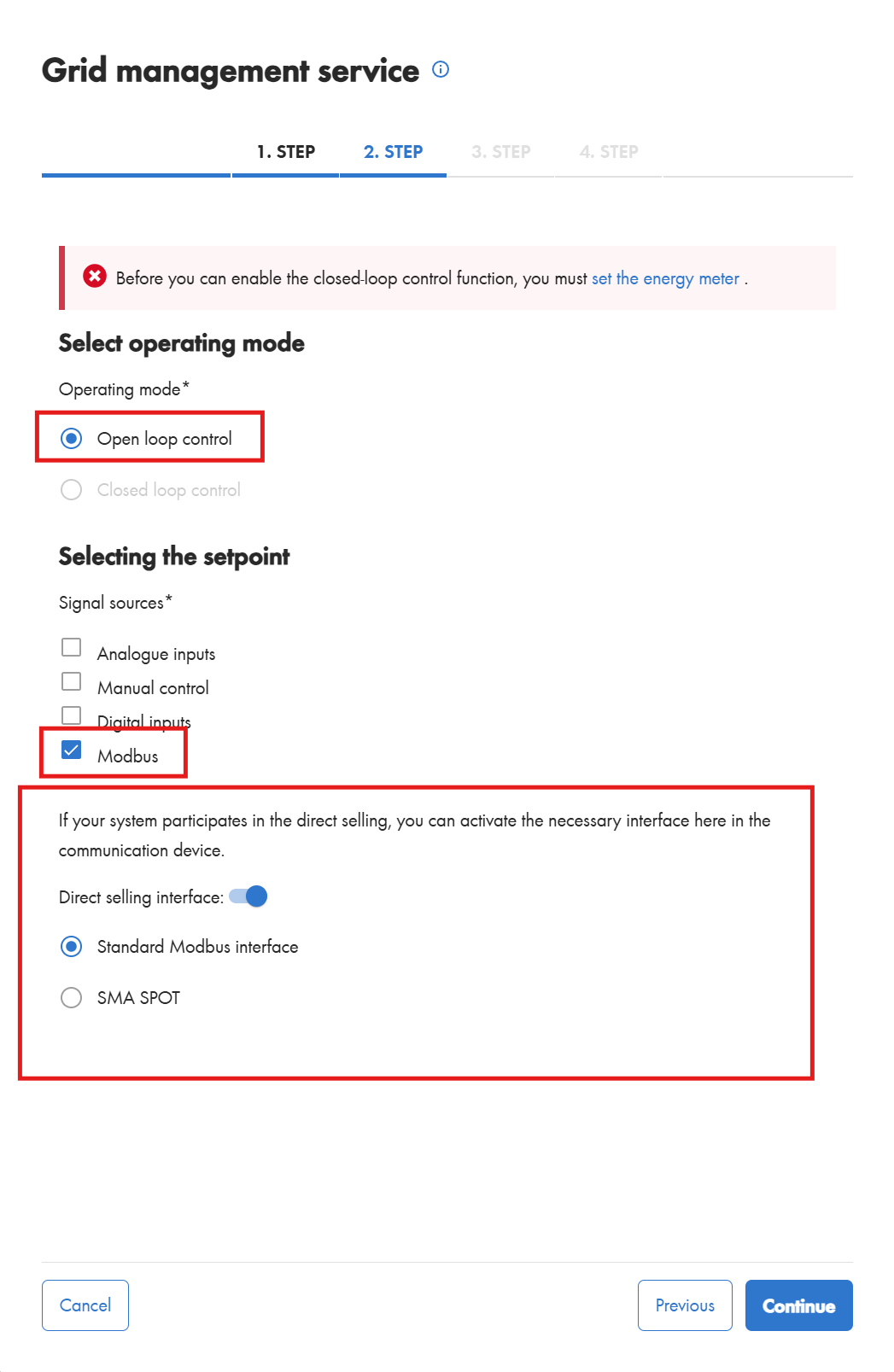

SMA Data Manager Grid management service, korak 2: Open loop control, Modbus označen, sučelje za izravnu prodaju uključeno
Korak 2: način rada i odabir zadane vrijednosti
Tekstualni opis ove slike

Snimka zaslona web sučelja SMA Data Managera, stranica Grid management service (s ikonom informacije), visoka slika. Kartice koraka: 1. STEP, 2. STEP (aktivan, plavi), 3. STEP i 4. STEP (sivo). Crveni natpis pogreške: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je plava poveznica). Odjeljak Select operating mode, Operating mode*: radio gumb Open loop control odabran (crveni okvir); Closed loop control zasivljen, nije odabran. Odjeljak Selecting the setpoint, Signal sources*: potvrdni okviri Analogue inputs (nije označen), Manual control (nije označen), Digital inputs (nije označen), Modbus (označen, crveni okvir). Veliki crveni okvir oko teksta: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Unutar njega: Direct selling interface: prekidač uključen; radio gumb Standard Modbus interface odabran; radio gumb SMA SPOT nije odabran. Na dnu: gumbi Cancel, Previous, Continue (plavi, ispunjen).

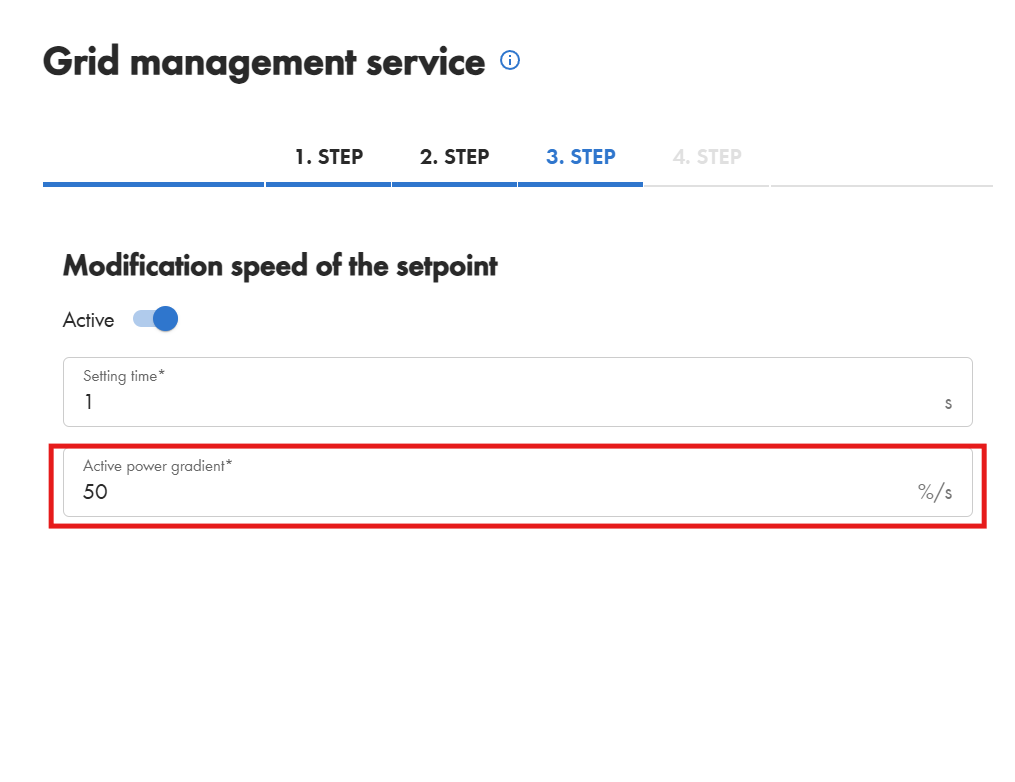

SMA Data Manager Grid management service, korak 3: Active power gradient 50 %/s u crvenom okviru
Korak 3: brzina promjene zadane vrijednosti
Tekstualni opis ove slike

Snimka zaslona web sučelja SMA Data Managera, stranica Grid management service (s ikonom informacije). Kartice koraka: 1. STEP, 2. STEP, 3. STEP (aktivan, plavi), 4. STEP (sivo). Naslov odjeljka: Modification speed of the setpoint. Prekidač Active: uključen. Polja: Setting time*: 1, jedinica s; Active power gradient*: 50, jedinica %/s (ovo polje označeno je crvenim okvirom).

3.2 Mogućnost 2: SMA Speedwire/Webconnect Data Module

Modul omogućuje pretvaraču LAN komunikaciju (vidi točku 2.4 u SMA dokumentu povezanom u točki 1) i uključuje Modbus TCP/IP.

Uključite Modbus TCP/IP na modulu kako je opisano u SMA priručniku. Zatim testirajte vezu (vidi točku 3).

3.3 Mogućnost 3: izravna LAN veza sa SMA pretvaračem

Dodatna oprema nije potrebna. Pretvarač ima LAN priključak koji omogućuje komunikaciju putem Modbus TCP/IP.

Povežite se na softversko sučelje pretvarača i aktivirajte Modbus TCP/IP. Zatim testirajte vezu (vidi točku 3).

3.4 Testiranje porta 502

Nakon što uključite Modbus TCP/IP, testirajte vezu u Reduxi Configuratoru. Otvorite ga pomoću IP adrese kontrolera ili reduxi.local (vidi točku 4).

  • Otvorite Reduxi Configurator.
  • Idite na Settings – System – Tools.
  • Pokrenite TCP port test s IP adresom SMA uređaja i portom 502.
Izbornik Reduxi Configuratora Settings ' System ' Tools, TCP port test istaknut crvenim okvirom
Settings – System – Tools
Tekstualni opis ove slike

Snimka zaslona lijevog navigacijskog izbornika Reduxi Configuratora (logotip: reduxi Configurator). Stavke izbornika odozgo: Devices (+, sažeto; prva slova odrezana su na lijevom rubu); Strategies (+, sažeto); Utility Rate Plan; Settings (prošireno, znak minus) s podstavkama Grid, Network, System (prošireno, znak minus) s podstavkama Identifier, License, Update, Reboot, Factory reset, Tools (prošireno, znak minus) s podstavkama Ping test, TCP port test (istaknuto crvenim okvirom), Address scanner; zatim Profile (+) i Users. Desni dio slike je prazan i bijel.

SMA Data Manager Grid management service, korak 2: Open loop control, Modbus označen, sučelje za izravnu prodaju uključeno
Postavke SMA Data Managera (vidi točku 3.1)
Tekstualni opis ove slike

Snimka zaslona web sučelja SMA Data Managera, stranica Grid management service (s ikonom informacije), visoka slika. Kartice koraka: 1. STEP, 2. STEP (aktivan, plavi), 3. STEP i 4. STEP (sivo). Crveni natpis pogreške: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je plava poveznica). Odjeljak Select operating mode, Operating mode*: radio gumb Open loop control odabran (crveni okvir); Closed loop control zasivljen, nije odabran. Odjeljak Selecting the setpoint, Signal sources*: potvrdni okviri Analogue inputs (nije označen), Manual control (nije označen), Digital inputs (nije označen), Modbus (označen, crveni okvir). Veliki crveni okvir oko teksta: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Unutar njega: Direct selling interface: prekidač uključen; radio gumb Standard Modbus interface odabran; radio gumb SMA SPOT nije odabran. Na dnu: gumbi Cancel, Previous, Continue (plavi, ispunjen).

Ako je Modbus TCP/IP uključen, test javlja da je port 502 otvoren. U suprotnom je port zatvoren.

TCP port test u Reduxi Configuratoru: host 10.100.55.128, port 502, rezultat Port 502 is opened
TCP port test: Port 502 is opened
Tekstualni opis ove slike

Snimka zaslona alata TCP port test u Reduxi Configuratoru. Naslov: TCP port test. Polja: Host: 10.100.55.128; Port: 502; gumb Test. Ispod je oznaka Result i okvir s rezultatom sa zelenim tekstom: Port 502 is opened.

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje SMA uređaja u Reduxi

Postupak je isti za sve uređaje jer se koristi protokol Modbus TCP/IP. Potrebna je samo IP adresa uređaja.

5.1 Osnovne postavke

Prijavite se u Reduxi Configurator (vidi točku 4) i kliknite + Add device.

Lijevi izbornik Reduxi Configuratora: plava strelica pokazuje na gumb + Add device pod Devices
Gumb + Add device
Tekstualni opis ove slike

Snimka zaslona gornjeg dijela lijevog izbornika Reduxi Configuratora. Logotip: reduxi Configurator. Devices (prošireno, znak minus) navodi dvije stavke s zacrnjenim nazivima (prva s ikonom baterije i sunca, druga s ikonom pretvarača). Ispod njih je gumb + Add device s plavom strelicom crnog obruba koja pokazuje na njega. Zatim Strategies (+), Utility Rate Plan, Settings (+).

Mogućnost 1: SMA Data Manager

SMA Data Manager radi kao logger. U Reduxi sustavu djeluje kao Hybrid Inverter jer podržava povezivanje nekoliko vrsta uređaja. Komunikacija ide putem IP-a, a Reduxi prikazuje zbirne vrijednosti svake skupine. Pojedinim uređajima možete pristupiti i putem SMA Data Managera. U tom slučaju definirajte adresu slave uređaja (slave address) za određeni uređaj.

  • Device type: Hybrid Inverter
  • Type: SMA Data Manager
  • Name: SMA Data Manager, po potrebi preimenujte
Osnovne postavke u Reduxi Configuratoru: vrsta uređaja Hybrid Inverter, tip SMA Data Manager, naziv SMA Data Manager
Osnovne postavke: SMA Data Manager
Tekstualni opis ove slike

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 1 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (tekst odabran/istaknut). Gumbi: Back, Next.

Mogućnosti 2 i 3: SMA pretvarač

SMA Speedwire/Webconnect Data Module sam ne dodajete. Modul samo omogućuje LAN povezivost određenog pretvarača. Odaberite tip pretvarača koji želite povezati. Primjer dodaje SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) kao pojedinačni pretvarač.

  • Device type: Solar power plant
  • Type: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), po potrebi preimenujte
Osnovne postavke u Reduxi Configuratoru: vrsta uređaja Solar power plant, tip SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
Osnovne postavke: SMA Sunny Tripower CORE1
Tekstualni opis ove slike

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 1 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Gumbi: Back, Next.

Kliknite Next.

5.2 Postavke komunikacije

Opcija IP adresa koju treba unijeti
1: SMA Data Manager IP adresa SMA Data Managera
2: Speedwire/Webconnect Data Module IP adresa SMA Speedwire/Webconnect Data Module
3: izravna LAN veza IP adresa LAN priključka pretvarača (novije verzije pretvarača)

Za mogućnosti 2 i 3 sve su ostale postavke iste kao za pretvarač u točki 5.1.

Mogućnost 1: SMA Data Manager. Unesite IP adresu SMA Data Managera.

Postavke komunikacije SMA Data Managera u Reduxi Configuratoru: TCP/IP, polje IP prazno, port 502
Postavke komunikacije: IP adresa SMA Data Managera
Tekstualni opis ove slike

Snimka zaslona Reduxi Configuratora, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazac Communication channel and device configuration: Connection (obavezno): TCP/IP; IP (obavezno): prazno, s crnom strelicom koja pokazuje na polje; Port (obavezno): 502; Modbus unit ID (obavezno): 2; Is electricity meter installed (obavezno): prekidač postavljen na No; Is battery installed (obavezno): prekidač postavljen na No. Gumbi: Back (lijevo), Test communication i Done (desno, tamno).

Zatim definirajte koje su vrste uređaja povezane sa SMA Data Managerom:

  • Brojilo električne energije: YES / NO
  • Baterija: YES / NO
Reduxi Configurator, korak 2: Modbus unit ID 2, prekidači za brojilo električne energije i bateriju oba na No, strelice
Povezano brojilo električne energije i baterija
Tekstualni opis ove slike

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 2 Communication channel. Pokazatelj koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: prekidač pokazuje No (isključen), s crnom strelicom koja pokazuje na njega; Is battery installed? *: prekidač pokazuje No (isključen), s crnom strelicom koja pokazuje na njega. Gumbi: Back, Test communication, Done.

Mogućnosti 2 i 3: SMA pretvarač. Unesite IP adresu SMA Speedwire/Webconnect Data Module ili IP adresu LAN priključka pretvarača.

Reduxi Configurator, korak 2 Communication channel: Connection TCP/IP, IP prazan sa strelicom, Port 502
Postavke komunikacije: IP adresa modula ili pretvarača
Tekstualni opis ove slike

Snimka zaslona Reduxi Configuratora, korak 2 od 2 čarobnjaka za uređaje. Pokazatelj koraka: 1 Basic settings, 2 Communication channel (aktivan je korak 2). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajući izbornik); IP *: prazno, s velikom crnom strelicom koja pokazuje na polje; Port *: 502. Gumbi: Back, Test communication, Done.

5.3 Test komunikacije

Kliknite Test communication da provjerite primaju li se podaci. Test jednom očitava uređaj i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.

Reduxi Configurator, korak 2: crna strelica pokazuje na gumb Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 2 Communication channel. Pokazatelj koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: prekidač pokazuje No (isključen); Is battery installed? *: prekidač pokazuje No (isključen). Gumbi: Back, Test communication, Done. Velika crna strelica pokazuje na gumb Test communication.

SMA Data Manager

Dijalog Test communication u Reduxi Configuratoru: uspješno očitavanje s uređaja, vrijednosti pretvarača i PV-a
Test OK
Tekstualni opis ove slike

Snimka zaslona dijaloga s naslovom Test communication u Reduxi Configuratoru. Tekst: Successful readout from device. Vrijednosti: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Zadnji redak: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Gumb: Close. Križić za zatvaranje gore desno.

Test communication u Reduxi Configuratoru nije uspio: nije moguće komunicirati s 172.16.233.148 na portu 502
Test nije OK
Tekstualni opis ove slike

Snimka zaslona dijaloga s naslovom Test communication u Reduxi Configuratoru, prikazuje neuspjeli test. Prvi okvir: Unable to communicate with device. Drugi okvir (crvenosmeđi tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Gumb: Close. Križić za zatvaranje gore desno. S desne strane iza dijaloga slabo se vidi dio obrasca.

SMA pretvarač (mogućnosti 2 i 3)

Reduxi Configurator, dijalog Test communication: uspješno očitavanje, radna snaga -23779.0 W
Test OK
Tekstualni opis ove slike

Snimka zaslona dijaloga s naslovom Test communication u Reduxi Configuratoru. Tekst: Successful readout from device. Vrijednosti: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Gumb: Close. Križić za zatvaranje gore desno.

Test communication u Reduxi Configuratoru nije uspio: nije moguće komunicirati s 172.16.233.148 na portu 502
Test nije OK
Tekstualni opis ove slike

Snimka zaslona dijaloga s naslovom Test communication u Reduxi Configuratoru, prikazuje neuspjeli test. Prvi okvir: Unable to communicate with device. Drugi okvir (crvenosmeđi tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Gumb: Close. Križić za zatvaranje gore desno. S desne strane iza dijaloga slabo se vidi dio obrasca.

6 Provjera očitanja

6.1 Last measurements

Ovaj korak pokazuje kako provjeriti očitanja uređaja.

SMA Data Manager: otvorite Devices – SMA Data Manager u Reduxi Configuratoru.

Reduxi Configurator, SMA Data Manager Last measurements: Connected, Control type Auto, PV active power -182.0 kW
Posljednja mjerenja: SMA Data Manager
Tekstualni opis ove slike

Snimka zaslona Reduxi Configuratora, stranica Devices / SMA Data Manager, kartica Last measurements (ostale kartice: Analyze, Archive, Details). Gore desno: zeleni status Connected. Lijevi izbornik: Devices (prošireno) s tri zacrnjene stavke (ikone sunca) i SMA Data Manager (odabrano), gumb Add device, zatim Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: prekidač s Auto (zeleno istaknut) i Manual; vremenska oznaka 20. 06. 2025 13:02:08. Kartica Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: prazno, jedinica kW. Kartica PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (jedinica odrezana); PV min. active power: -300.0 kW. Kartica Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Kartica Grid: Grid import active power limit: prazno, kW; Grid export active power limit: prazno, kW. Kartica Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: prazno. Vremenske oznake mjerenja su 20. 06. 2025 13:02:12 (Communication error 13:02:08).

SMA pretvarač putem Speedwire/Webconnect Data Module: otvorite Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), kako je dodan u točki 5.

Reduxi Configurator, mjerenja pretvarača SMA Sunny Tripower CORE1: Connected, Communication error ON
Posljednja mjerenja: SMA Sunny Tripower CORE1
Tekstualni opis ove slike

Snimka zaslona Reduxi Configuratora, stranica Devices / SMA Sunny Tripower CORE1 Inverter, kartica Last measurements (ostale kartice: Analyze, Archive, Details). Gore desno: zeleni status Connected. Natpis: New patch available. Click here to apply. (s križićem za zatvaranje). Lijevi izbornik: Devices (prošireno) s tri djelomično zacrnjene stavke (ikone mreže, sunca i baterije), gumb Add device, Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: Auto (zeleno istaknut), Manual, Off, Boost; vremenska oznaka 20. 06. 2025 13:10:41. Kartica Current: PV current: 0.01 A. Kartica Voltage: PV voltage: 542.79 V. Kartica Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: prazno, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Kartica Energy: Export active energy: 36,991.1 kWh. Kartica Other: Communication error: ON; Control type: AUTO. Većina vrijednosti ima vremensku oznaku 14. 06. 2025 08:17:57 ili 08:17:58; Communication error 20. 06. 2025 13:10:45 i Control type 13:10:49.

6.2 Omogućavanje upravljanja putem Reduxija

Za naprednu kontrolu svih uređaja uključite uređaje u optimizacijske načine rada Reduxi sustava. Pod Devices – all devices u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe optimizacijskih načina rada djeluju na uređaje.

Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.

Nakon što dodate uređaj, možete ga nadzirati i njime upravljati i putem aplikacije Reduxi.

✓ Sažetak

Priprema (točke 1–2): Odaberite mogućnost povezivanja: SMA Data Manager, SMA Speedwire/Webconnect Data Module ili izravna LAN veza s pretvaračem.

SMA (točka 3): Uključite Modbus TCP/IP na SMA uređaju i testirajte je li port 502 otvoren.

Dodavanje u Reduxi (točke 4–5): Prijavite se u Configurator i dodajte uređaj: SMA Data Manager kao Hybrid Inverter ili tip pretvarača za mogućnosti 2 i 3. Unesite IP adresu, pokrenite Test communication i kliknite Done.

Puštanje u rad (točka 6): Provjerite posljednja mjerenja i postavite control type na AUTO.

→ Česti problemi

Problem Rješenje
Test porta pokazuje da je port 502 zatvoren Modbus TCP/IP nije uključen na SMA uređaju. Uključite ga (vidi točku 3) i ponovno pokrenite test.
Test communication ne uspijeva: nije moguće komunicirati na portu 502 Provjerite je li usluga uključena na uređaju, je li broj porta ispravan i je li uređaj dostupan u mreži.
Uređaj iza SMA Data Managera ne prikazuje vrijednosti Za pristup pojedinom uređaju putem SMA Data Managera definirajte adresu slave uređaja (slave address) tog uređaja (vidi točku 5).
Naredbe strategije nemaju učinka Postavite control type uređaja na AUTO (vidi točku 6).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
