Kako povezati toplinsku pumpu Daikin ETV/ETB, ELV/ELB i EHV/EHB s uređajem Reduxi Gateway
Uštedite do 30% na troškovima energije: koristite SG-ready kontakte svoje toplinske pumpe Daikin ETV/ETB, ELV/ELB ili EHV/EHB putem uređaja Reduxi Gateway. Dinamično upravljanje prati promjenjive cijene energije.
Tekstualni opis ove slike
Ilustracija na bijeloj pozadini unutarnje jedinice toplinske pumpe koja stoji na podu: visoko bijelo kućište s crnom upravljačkom pločom pri vrhu, s malim zaslonom i plavim svjetlosnim simbolom. Plavi logotip DAIKIN nalazi se gore desno na slici. Opis ga navodi kao unutarnju jedinicu Daikin Altherma 3 R.
1 Priprema
1.1 Tehnička dokumentacija
Dokumentacija za toplinske pumpe Daikin ETV/ETB, ELV/ELB i EHV/EHB dostupna je na Daikin Technical Data Hubu.
- Daikin Technical Data Hub – Dokumentacija za Daikin ETV/ETB, ELV/ELB i EHV/EHB
1.2 Potrebna oprema
Dvije komponente sustava Reduxi povezuju toplinsku pumpu Daikin sa sustavom Reduxi:
- Reduxi Controller
- Uređaj Reduxi Gateway s 3 strujna senzora (CT) 30:1A
- Žice za SG-ready kontakte toplinske pumpe
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
Uređaj Reduxi Gateway najprije se mora dodati (povezati) uređaju Reduxi Controller. Tek tada možete pustiti u rad načine rada toplinske pumpe. Veza radi bežično (WLAN) ili žično putem UTP kabela (LAN). Više informacija: Povezivanje uređaja Gateway s uređajem Controller.
Uređaj Reduxi Gateway ima dvije funkcije:
- 3x (30:1A) strujna senzora (transformatora) mjere električnu struju, a time i snagu, svake faze toplinske pumpe.
- Dva relejna izlaza generiraju signale za SG-ready kontakte. Ti signali mijenjaju načine rada toplinske pumpe.
2 Povežite Reduxi Controller i Gateway s lokalnom mrežom
2.1 Pregled povezivanja
Slika prikazuje cijelu vezu od uređaja Reduxi Controller do toplinske pumpe.
Tekstualni opis ove slike
Shema veze između uređaja Reduxi Controller i toplinske pumpe. Komponente: Controller (tamna kutija Reduxi sa zelenim zaslonom i Ethernet priključkom na prednjoj strani); ikona usmjernika sa simbolom Wi-Fi; toplinska pumpa (vanjska jedinica s ventilatorom i oznakom SG Ready na lijevoj strani); Gateway (kutija Reduxi Gateway s tri plava strujna senzora). Tirkizne linije: od uređaja Controller do usmjernika s oznakom "Ethernet (Modbus TCP)"; od usmjernika do uređaja Gateway s oznakom "Ethernet (Modbus TCP)" i napomenom "Wireless or wired" ispod usmjernika; od uređaja Gateway do SG Ready kontakata toplinske pumpe (linija od uređaja Gateway prema oznaci SG Ready); okomita linija od uređaja Gateway do toplinske pumpe s oznakom "L1, L2, L3"; linija od strujnih senzora do tirkizne kutije "Heat pump power supply".
2.2 Konfigurirajte Reduxi Gateway
Za povezivanje uređaja Reduxi Gateway slijedite vodič Kako konfigurirati Reduxi Gateway.
3 Povežite releje uređaja Gateway sa SG-ready kontaktima
Najprije pronađite točan položaj SG-ready kontakata na tiskanoj pločici toplinske pumpe. Prva slika prikazuje položaj na tiskanoj pločici uređaja Daikin. Druga slika prikazuje veze od releja do SG-ready kontakata.
3.1 SG-ready kontakti na tiskanoj pločici

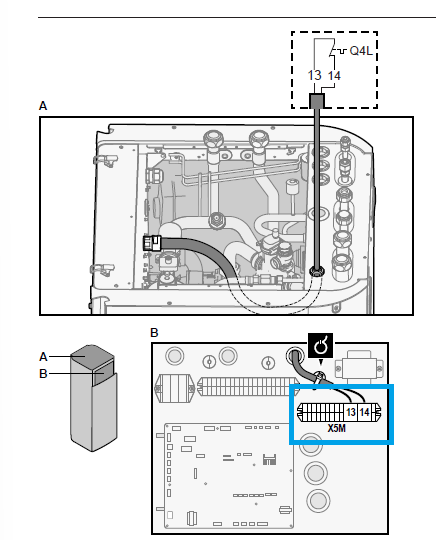

SG-ready kontakti nalaze se na priključku X5M, kontakti 5, 6 i 9, 10.
Tekstualni opis ove slike
Dijagram toplinske crpke s detaljem ožičenja, crno-bijeli linijski crtež s jednim plavim isticanjem. Gore: isprekidani okvir označen Q4L koji sadrži simbol releja s kontaktima 13 i 14, s kabelom koji iz njega ide dolje u jedinicu. Panel A: pogled na otvorenu unutrašnjost toplinske crpke s cijevima i komponentama; kabel iz kutije releja ulazi u jedinicu kroz kabelsku uvodnicu pri dnu. Panel B: krupni plan tiskane pločice s kabelom koji od uvodnice ide do stezaljke označene X5M; kabel završava na kontaktima 13 i 14 stezaljke X5M, koji su unutar plavog pravokutnika. Mala ikona iznad ulaza kabela prikazuje ruku koja okreće ili spaja žicu. Lijevo: mali crtež okvira s oznakama A i B koje pokazuju na gornji i donji dio jedinice.

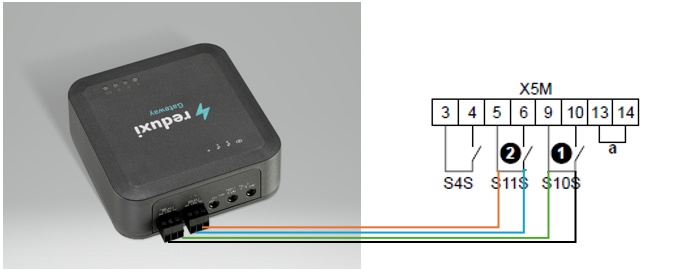

3.2 Povežite releje uređaja Reduxi Gateway
| Relej uređaja Reduxi Gateway | Kontakt na X5M | Boja žice |
|---|---|---|
| Relej 1, NO kontakt | Kontakt 6 | Plava |
| Relej 1, kontakt COM | Kontakt 5 | Smeđa |
| Relej 2, NO kontakt | Kontakt 10 | Crna |
| Relej 2, kontakt COM | Kontakt 9 | Zeleno |
Tekstualni opis ove slike
Shema ožičenja koja kombinira fotografiju tamnog četvrtastog uređaja Reduxi Gateway (logotip reduxi i riječ Gateway na vrhu) s crtežom stezaljke označene X5M. Stezaljka prikazuje priključke 3, 4, 5, 6, 9, 10, 13, 14. Priključke 3 i 4 spaja simbol sklopke označen S4S. Priključke 5 i 6 spaja simbol sklopke označen S11S, s crnim zaokruženim brojem 2. Priključke 9 i 10 spaja simbol sklopke označen S10S, s crnim zaokruženim brojem 1. Priključci 13 i 14 spojeni su zajedničkom zagradom s oznakom a. Četiri žice idu od crnog utikačkog konektora na prednjoj strani gatewaya: narančasta i plava žica idu na priključke 5 i 6 (sklopka 2), zelena i crna žica idu na priključke 9 i 10 (sklopka 1).
3.3 Koristite NO kontakte
Relejni izlazi uređaja Reduxi Gateway mogu se koristiti kao trajno zatvoreni (Normally Closed, NC) ili otvoreni (Normally Open, NO) kontakti.
Tekstualni opis ove slike
Shema na bijeloj pozadini s naslovom "A normally closed (NC) contact/switch". Gornji dio, naslov "Normal state": prekidač nacrtan s polugom koja leži na desnom krugu, pa je strujni krug zatvoren. Donji dio, naslov "When activated or pressed": poluga je podignuta, otvoreno je između dva kruga, pa je linija prekinuta.
Tekstualni opis ove slike

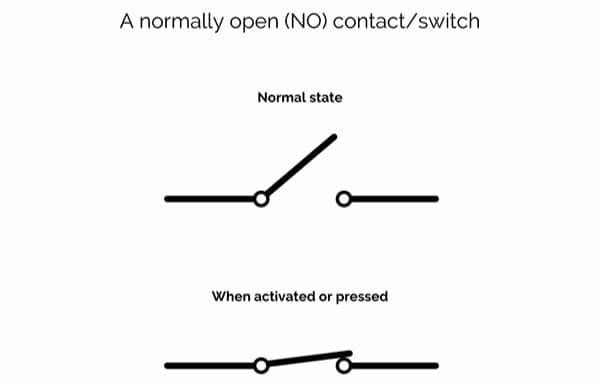

Shema na bijeloj pozadini s naslovom "A normally open (NO) contact/switch". Gornji dio, naslov "Normal state": prekidač nacrtan s podignutom polugom, otvoreno je između dva kruga, pa je linija prekinuta. Donji dio, naslov "When activated or pressed": poluga leži na desnom krugu, pa je strujni krug zatvoren (djelomično odrezano na dnu slike).
4 Koristite Reduxi Gateway kao brojilo sa strujnim senzorima
4.1 Što mjere strujni senzori
Strujni senzori mjere električnu struju toplinske crpke. Daju podatke o potrošnji snage toplinske crpke u stvarnom vremenu. Očitanja napona dolaze iz uređaja Reduxi Controller. Ako nisu dostupna, koristi se zadani napon od 230 V.
4.2 Spajanje strujnih senzora
Strujne senzore (CT) iz kompleta Reduxi Gateway spojite na tri ulaza, po jedan za svaku fazu, kako je prikazano na slici.
Tekstualni opis ove slike
Shema (renderirana slika proizvoda) tamnosive kutije Reduxi Gateway s oznakom "reduxi GATEWAY" na vrhu. Na prednjoj strani nalazi se stezni blok s otisnutim oznakama GND, PORT 1 (A, B), PORT 2 (A, B), 5V i tri okrugle utičnice s oznakama I1, I2, I3. Tri plava strujna senzora s razdvojivom jezgrom i crnim kabelima utaknuta su u I1, I2 i I3; kabeli u petljama vise ispred kutije.
4.3 Postavljanje strujnih senzora na fazne vodiče
Svaki strujni senzor obuhvaća jedan fazni vodič (L1, L2, L3) toplinske crpke.
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. S lijeve strane složena su tri plava strujna senzora s razdvojivom jezgrom, svaki postavljen oko vodiča. Oko njih je mnogo kabela: bijele, sive, plave, žuto-zelene i crne žice, plavi mrežni kabel, narančasta spojnica u sredini i letva stezaljki dolje desno. Dolje lijevo vide se podne pločice. Nema čitljivog teksta ni oznaka.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte toplinsku pumpu u Reduxi
Ovim koracima dodajete novu toplinsku pumpu ili uređujete postojeću.
6.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 5) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona vrha lijevog izbornika Reduxi Configuratora. Logotip: reduxi Configurator. Devices (proširen, znak minus) sadrži samo gumb + Add device (uokviren). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
HVAC - Type:
Daikin ETV/ETB,Daikin ELV/ELBiliDaikin EHV/EHB - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 1 od 3. Traka napretka s tri koraka: 1 Basic settings (aktivno, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazan padajući izbornik; Type * : prazan padajući izbornik; Name * : prazno tekstualno polje. Gumbi: Back (dolje lijevo), Next (dolje desno, tamno).
6.2 Postavke komunikacije
Komunikacijski kanal ima tri dijela.
Dio 1: veza između uređaja Reduxi Gateway i Reduxi Controller. Polja se popunjavaju automatski. Usporedite ih sa slikom.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u programu Reduxi Configurator, korak komunikacije, na vrhu djelomično odrezana (kartice koraka su odrezane). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odrezana ispod polja Modbus unit ID.

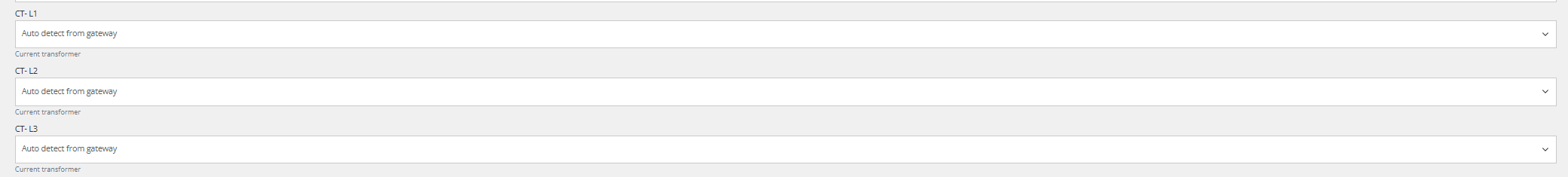

Dio 2: postavke strujnih senzora uređaja Reduxi Gateway. Za sve strujne senzore odaberite Auto detect from gateway.
Tekstualni opis ove slike
Snimka zaslona triju redaka za unos u obrascu komunikacijskog kanala u programu Reduxi Configurator, svaki je padajući izbornik s malim sivim opisom ispod. Redak 1: oznaka CT- L1, odabrana vrijednost Auto detect from gateway, opis Current transformer. Redak 2: oznaka CT- L2, odabrana vrijednost Auto detect from gateway, opis Current transformer. Redak 3: oznaka CT- L3, odabrana vrijednost Auto detect from gateway, opis Current transformer.
Dio 3: zadnje polje određuje položaj kontakata. Odaberite Default ili Reversed. Ako kontakt 1 na gatewayu spojite na kontakt 2 na toplinskoj crpki, tim prekidačem preokrenite orijentaciju veze.
6.3 Testiranje komunikacije
Pri dnu čarobnjaka kliknite Test communication. Test jednom očitava toplinsku crpku i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon uspostave komunikacije, kao dodatni test provjerite vrijednosti pod Devices – Daikin u alatu Reduxi Configurator.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi uređaja za toplinsku pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajući izbornik i ikona osvježavanja gore desno). Gornje pločice: "Control type" s gumbima Auto (tamni) i Manual (istaknut tirkizno, odabran); druga pločica s redom od četiri mala gumba, od kojih je jedan istaknut tirkizno (oznake sitne: Off.). Kartica "Current": tri vrijednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrijednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrijednost 78.7. Kartica "Other": reci s vrijednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrijednosti napona 246.00, 244.40, 246.30. Svaka vrijednost ima malu vremensku oznaku.
7.2 Uključivanje upravljanja putem Reduxija
Za naprednu regulaciju toplinske crpke integrirajte uređaj u Reduxi strategiju. Pod Devices – Daikin u alatu Reduxi Configurator postavite control type na AUTO. Tek tada naredbe strategije utječu na toplinsku crpku.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon što dodate uređaj i provjerite vrijednosti, možete ga pregledavati i njime upravljati i u aplikaciji Reduxi.
✓ Sažetak
Priprema (točke 1–2): Provjerite Daikin dokumentaciju. Pripremite Reduxi Controller, Reduxi Gateway s 3 strujna senzora i žice.
Daikin toplinska crpka (točke 3–4): Spojite dva releja uređaja Gateway (NO kontakti) na SG-ready kontakte na X5M. Postavite 3 strujna senzora na fazne vodiče.
Dodavanje u Reduxi (točke 5–6): Prijavite se u Reduxi web sučelje. Dodajte HVAC uređaj, provjerite komunikacijski kanal i pokrenite Test communication.
Puštanje u rad (točka 7): provjerite Last measurements. Postavite vrstu upravljanja na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite vezu između uređaja Reduxi Gateway i Reduxi Controller (WLAN ili LAN). Provjerite tri dijela komunikacijskog kanala. |
| Nema očitanja snage toplinske crpke | Provjerite sjede li strujni senzori na faznim vodičima L1, L2, L3 i je li za sve odabrano "Auto detect from gateway". |
| Način rada toplinske crpke se ne mijenja | Provjerite ožičenje na kontaktima X5M 5, 6 i 9, 10 te koriste li se NO kontakti. Isprobajte prekidač Default / Reversed u postavkama komunikacije. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
