Kako povezati punjače ChargeAmps s kontrolerom Reduxi
Povežite svoj punjač Charge Amps (Halo, Luna, …) s uređajem Reduxi Controller putem Wi‑Fi mreže i OCPP-a.
Tekstualni opis ove slike

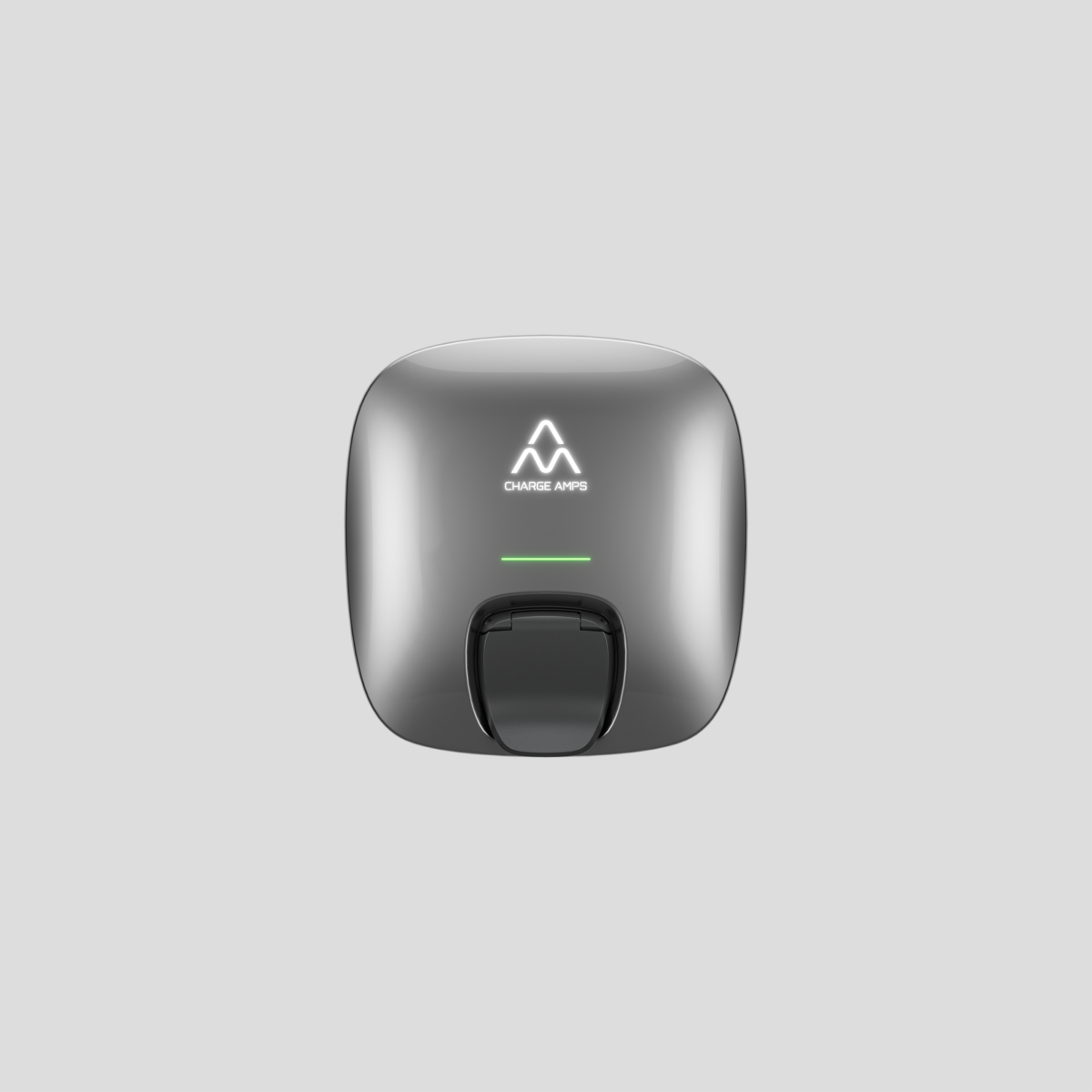

Fotografija proizvoda, punjača za električna vozila Charge Amps Luna na svijetlosivoj pozadini: zaobljeni kvadratni zidni uređaj u tamnosivoj metalnoj izvedbi. Logotip CHARGE AMPS (bijeli simbol nalik planini s tekstom) nalazi se na gornjem dijelu prednje strane, ispod njega je tanka zelena svjetlosna linija, a crni držač kabela ili udubljenje za utičnicu nalazi se pri dnu u sredini.
1 Tehnička dokumentacija
Dokumenti proizvođača za punjač Charge Amps:
- Charge Amps Luna Installation Manual – Priručnik za instalaciju punjača Luna (engleski).
- Charge Amps Halo product page – Specifikacije punjača Halo.
- Video: how to connect the charger in the Installer app – Video vodič tvrtke Charge Amps, vidi Točku 6.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- Punjač Charge Amps (Halo, Luna, …) s Wi‑Fi mrežom i OCPP-om
- Serijski broj punjača (koristi se kao Device identifier)
- Pametni telefon s aplikacijom Charge Amps Installer (Android ili iOS)
- Wi‑Fi mreža kojoj se mogu pridružiti i Reduxi Controller i punjač
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Postavite statičnu IP adresu za Reduxi Controller
Punjač se s kontrolerom povezuje putem IP adrese. Fiksna adresa održava tu vezu stabilnom.
4.1 Otvorite mrežne postavke
U programu Reduxi Configurator (vidi Točku 3) odaberite Settings – Network.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi u pregledniku na telefonu (statusna traka s vremenom 22:32, adresna traka 192.168.1.50 s trokutom upozorenja). Lijeva traka s ikonama: logotip munje, ikona uređaja (odabrana), ikona munje, ikona grafikona. Zaglavlje: Home, zeleni status Connected, vrijeme 22:32:26. Mali dijagram toka energije prikazuje ikonu mreže i ikonu FN elektrane s vrijednošću 6.800 kW. Izbornik Settings (proširen, znak minus) sa stavkama Grid i Network; stavka Network označena je debelim plavim okvirom.
4.2 Unesite statičnu IP adresu
Odaberite Static IP. Unesite podatke o statičnoj IP adresi za komunikacijski modul koji je povezan s vašim LAN-om (WAN, LAN ili Wi‑Fi). Odaberite Save.
Tekstualni opis ove slike
Snimka zaslona stranice mrežnih postavki Settings u web sučelju Reduxi na telefonu (statusna traka s vremenom 22:37). Lijeva traka s ikonama: logotip munje, ikona uređaja/čipa, ikona munje, ikona grafikona, ikona zupčanika (odabrana). Naslov stranice: Settings. Kartice: WAN (sa zelenom točkom), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Polja: Type: STATIC (padajući izbornik); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (s ikonom informacija); Network isolation (s ikonom informacija): preklopnik prikazuje Yes. Gumb: Save.
5 Dodajte punjač u Reduxi
Uspostavite OCPP komunikaciju između punjača i uređaja Reduxi Controller.
5.1 Osnovne postavke
Kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona vrha lijevog izbornika programa Reduxi Configurator. Logotip: reduxi Configurator. Devices (prošireno, znak minus) navodi jednu stavku, Energy Meter (ikona mreže), nakon koje slijedi gumb + Add device, istaknut debelim plavim okvirom. Ispod: Strategies (+), Utility Rate Plan, Settings (+).
Unesite osnovne postavke:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi, stranica Device, korak 1 Basic settings. Gore desno: zeleni status Connected. Lijeva traka s ikonama s logotipom munje, ikonom uređaja (odabrana), ikonom munje, ikonom grafikona, ikonom zupčanika. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Gumbi: Back, Next (tirkizni).
5.2 Postavke komunikacije
Konfigurirajte komunikacijski kanal za OCPP:
| Parametar | Vrijednost |
|---|---|
| Identifikator uređaja | Serijski broj punjača |
| Controller OCPP JSON 1.6 URL | Prikazan je na dnu stranice za konfiguraciju. Primjer: ws://192.168.1.97/ocpp/1.6/json
|
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi na uskom zaslonu, stranica Device, korak 2 Communication channel. Gore desno: zeleni status Connected. Lijeva traka s ikonama: logotip munje, ikona uređaja (odabrana), ikona munje, ikona grafikona, ikona zupčanika. Indikator koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Siva napomena: There are no available connections. Polja: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (savjet: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (polje samo za čitanje, istaknuto, s gumbom za kopiranje). Gumbi: Back, Done.
Controller OCPP JSON 1.6 URL trebat će vam u Točki 6.
6 Konfigurirajte OCPP u aplikaciji Charge Amps Installer
OCPP URL uređaja Reduxi Controller zalijepite u izbornik CPMS Connection u aplikaciji.
6.1 Instalirajte aplikaciju Charge Amps Installer
Tekstualni opis ove slike
Ikona aplikacije Charge Amps Installer: zaobljeni crni kvadrat s bijelim simbolom (dva naslagana vrha nalik planini) iznad bijelog teksta CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Povežite se s punjačem Charge Amps
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Povežite punjač s istom Wi‑Fi mrežom kao Reduxi Controller
Reduxi Controller i punjač moraju biti u istoj Wi‑Fi mreži. U aplikaciji otvorite izbornik Internet, odaberite Wi‑Fi mrežu i povežite punjač s pristupnim podacima te mreže.
6.4 Unesite OCPP URL
Tekstualni opis ove slike
Snimka zaslona aplikacije Charge Amps Installer na telefonu (statusna traka s vremenom 22:59), tamna tema, zaslon SETTINGS s karticama General i Advanced (odabrana Advanced). Uređaj: Charge Amps Luna, serijski broj LUNA-020100003. Odjeljak CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json s poveznicom Edit; zelena točka sa statusom Connected. Odjeljak CHARGE POINT ID: 0201000039. Odjeljak CHARGER CONFIGURATION s poveznicom Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Gumb: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Kliknite Connect.Tekstualni opis ove slike
Snimka zaslona aplikacije Charge Amps Installer na telefonu (statusna traka s vremenom 22:58), tamna tema, zaslon CPMS CONNECTION. Tekst: Enter the credentials to connect to the Charge Point Management System (CPMS). Polja: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json s poveznicom Reset i ikonom pomoći; primjer teksta: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, s ikonom pomoći; Authorization Password: prazno, s ikonom pomoći. Gumb: Connect (bijeli).
Tekstualni opis ove slike
Snimka zaslona širokog bijelog zaobljenog gumba s tamnim tekstom Complete configuration na crnoj pozadini, iz aplikacije Charge Amps Installer.
Tekstualni opis ove slike
Snimka zaslona širokog gumba s bijelim tekstom I understand na crnoj pozadini, s bijelim zaobljenim obrubom, iz aplikacije Charge Amps Installer.
7 Testirajte komunikaciju u sustavu Reduxi
Vratite se u Reduxi Configurator i postavke novog uređaja. Kliknite Test communication dolje desno. Test jednom očita punjač i ništa ne sprema. Ako test uspije, kliknite Done: uređaj izrađuje samo Done.
Test vraća jedan od tri rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u web sučelju Reduxi, koja prikazuje uspješan test. Tekst zelenom bojom: Successful readout from device. Vrijednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Gumb: Close. Križić za zatvaranje gore desno.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u web sučelju Reduxi, koja prikazuje neuspješan test. Prvi okvir (crvenosmeđi tekst): Unable to communicate with device. Drugi okvir: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Gumb: Close. Križić za zatvaranje gore desno.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u web sučelju Reduxi, koja prikazuje neuspješan test. Prvi okvir (crvenosmeđi tekst): Unable to communicate with device. Drugi okvir: Number of devices found on OCPP - JSON 1.6: 0. Gumb: Close. Križić za zatvaranje gore desno. Redak stranice iza dijaloškog okvira djelomično je vidljiv na donjem rubu (tekst je odrezan, završava s backend OCPP server).
8 Provjera očitanja
8.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – EV charger u programu Reduxi Configurator.
8.2 Omogućavanje upravljanja putem Reduxija
Pod Devices u programu Reduxi Configurator postavite control type punjača na AUTO. Tek tada naredbe strategije utječu na punjač.
Za upravljanje punjenjem pomoću dinamičnih cijena i dinamičnih tarifa definirajte strategiju kako je opisano u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–2): Prikupite priručnike i opremu, uključujući serijski broj punjača.
Punjač Charge Amps (točka 6): Instalirajte aplikaciju Installer, pridružite se istoj Wi‑Fi mreži i zalijepite OCPP URL kontrolera u CPMS Connection.
Dodavanje u Reduxi (točke 3–5, 7): Prijavite se, postavite statičnu IP adresu, dodajte uređaj OCPP 1.6 - JSON sa serijskim brojem kao Device identifier, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 8): Provjerite posljednja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nije postavljen ili se razlikuje. Točno unesite serijski broj punjača (Točka 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Provjerite je li OCPP URL unesen u CPMS Connection (Točka 6.4) te jesu li punjač i kontroler u istoj Wi‑Fi mreži (Točka 6.3). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
