Spajanje Reduxi kontrolera na ChargeAmps punjač (Halo, Luna,…). ChargeAmps punjač se može spojiti putem Wi-Fi-ja i koristi OCPP protokol.
1. Prijavite se u Reduxi APP i postavite statičku IP adresu za Reduxi kontroler i

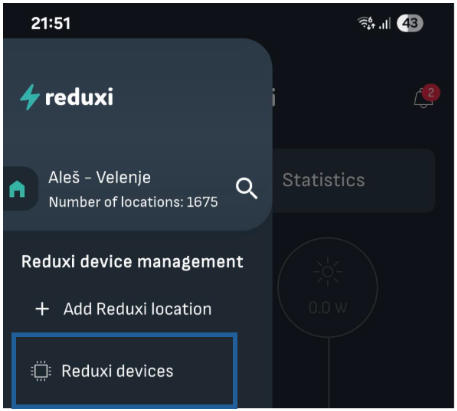

1.1 Prijava u Reduxi APP -> Odaberite ikonu izbornika i odaberite »Reduxi uređaji«

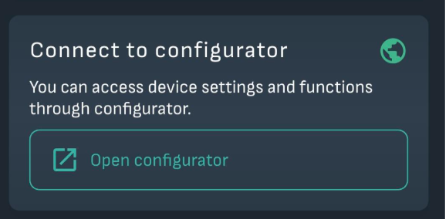

1.2 Odaberite "Otvori konfiguraciju"
1.3 Unesite korisničko ime (admin) i lozinku (zadana je admin).

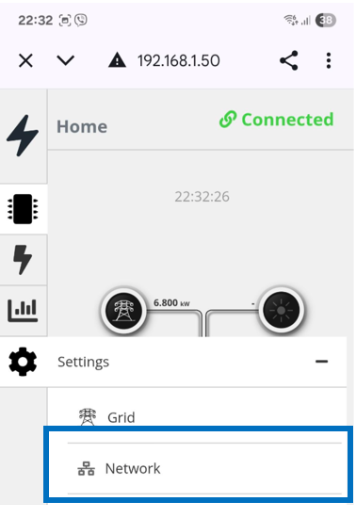

1.4 Odaberite Postavke -> Mreža

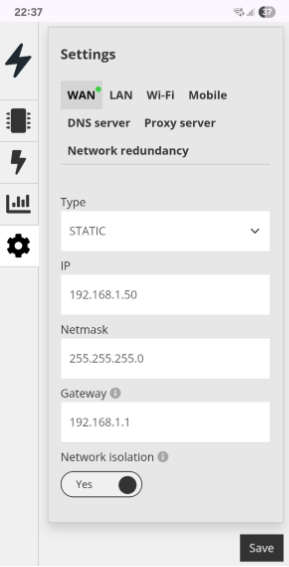

1.5. Odaberite “Statička IP adresa” i unesite podatke za vaše postavke statičke IP adrese u komunikacijskom modulu koji je spojen na vašu LAN mrežu (WAN, LAN ili WiFi) i odaberite “Spremi”
2. Dodajte uređaj i stvorite konfiguraciju za OCPP komunikaciju između punjača i Reduxi kontrolera

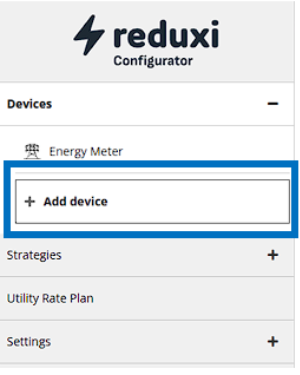

2.1 Odaberite “Dodaj uređaj”

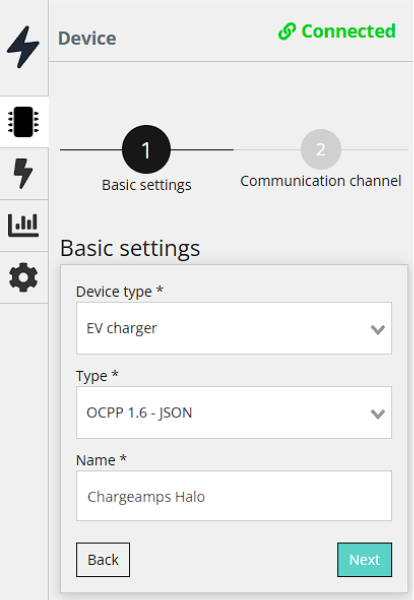

2.2 Unesite osnovne postavke:
- Odaberite tip uređaja: Punjač za električna vozila
- Odaberite tip: OCPP 1.6 - JSON
- I ime

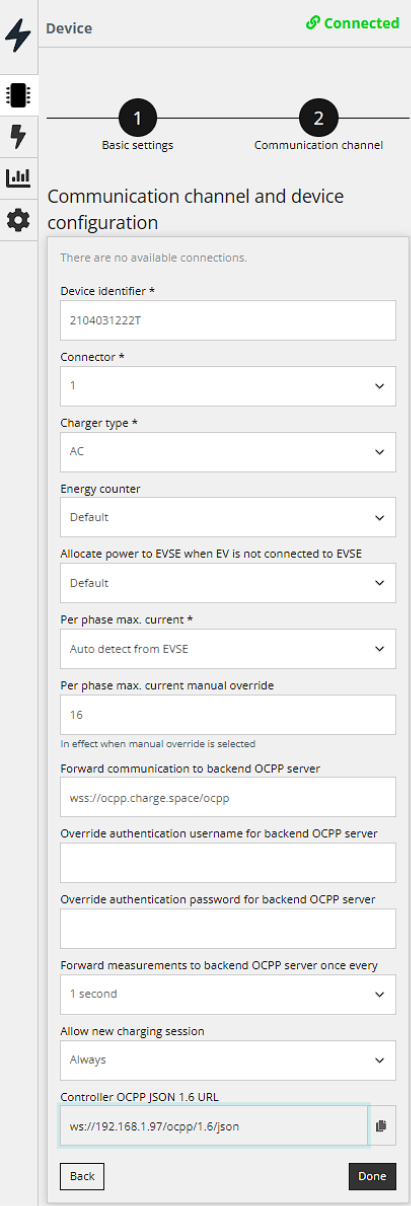

2.3 Konfigurirajte komunikacijski kanal za OCPP:
- Unesite »Identifikator uređaja« (Serijski broj punjača)
- Na dnu stranice za konfiguraciju možete pronaći “Controller OCPP JSON 1.6 URL” - Primjer URL-a: ws://192.168.1.97/ocpp/1.6/json
3. Konfigurirajte OCPP u Charge Home APP-u
Nakon što dobijete ispravan URL OCPP-a, trebate ga zalijepiti u izbornik 'CPMS Connection' koji se nalazi u Charge Home APP-u.
3.1 Instalirajte ChargeAmps Installer aplikaciju:
Aplikacija je dostupna u Google Storeu: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Aplikacija je dostupna u Apple App Storeu: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Spojite se na Charge Amps aplikaciju
Video kako se spojiti: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Spojite punjač na istu Wi-Fi mrežu kao i Reduxi kontroler
Reduxi kontroler i ChargeAmps moraju biti spojeni na istu Wi-Fi mrežu. To se može postići putem izbornika 'Internet' u aplikaciji. Jednostavno odaberite željenu Wi-Fi mrežu i spojite ChargeAmps na nju pomoću pristupnih podataka za tu mrežu.

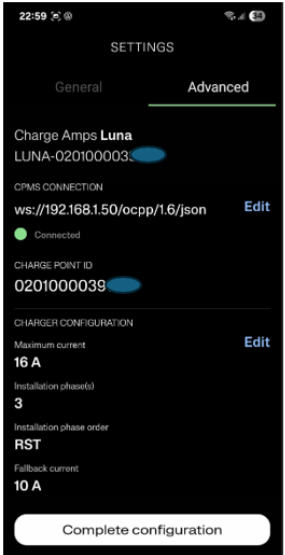

3.4 Odaberite izbornik “Napredno” i odaberite “Uredi” pod CPMS Connection

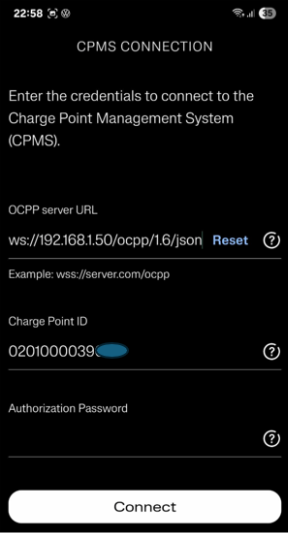

3.5 Pod OCPP server ULR kopirajte OCPP URL adresu iz Reduxi kontrolera u izborniku “Napredno” i odaberite “Uredi” pod CPMS Connection u koraku 2.3. (Primjer: ws://192.168.1.97/ocpp/1.6/json) i kliknite “Spoji”
3.6 U sljedećem koraku kliknite “Završi konfiguraciju”
3.7 U sljedećem koraku kliknite “Razumijem”
4. Testirajte komunikaciju u Reduxi APP-u
Vratite se na postavke i Reduxi APP i kliknite “Testiraj komunikaciju”
Postoje tri različita slučaja odgovora na komunikaciju.

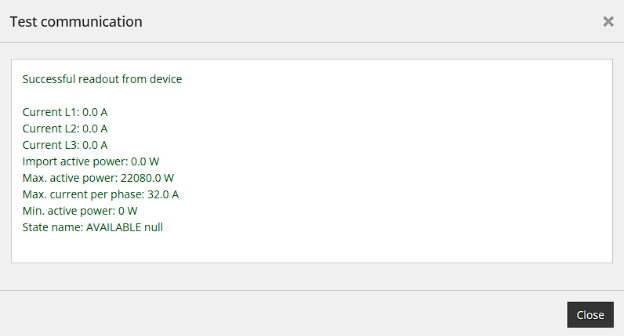

Slučaj 1: Komunikacija radi ispravno

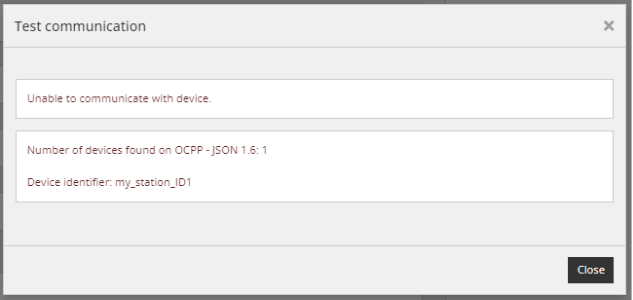

Slučaj 2: Nije moguće komunicirati s uređajem 1, ID uređaja nije postavljen ili je različit
Slučaj 3: Nije pronađen nijedan uređaj s OCPP 1.6 komunikacijom
